Yosys 可以用于工业级综合吗：开源综合器的能力边界诚实清单 ​

更新时间：2026-10-28。在 综合工具链 和 逻辑合成 里我们讲过综合器在整个 RTL-to-GDS 流程中的位置。很多读者学完 Yosys 后会自然问一句：既然 OpenLane 整条开源流程都靠它，那它能不能上真正的工业项目？这一篇给一份诚实的「能/不能」清单。

本文要回答的问题 ​

  • 「工业级综合」到底要求什么，Yosys 满足到哪一条？
  • 哪些真实芯片项目已经用 Yosys 流片成功？
  • Yosys 和 Design Compiler / Genus 的差距具体在哪几项能力上？
  • 什么项目可以放心用 Yosys，什么项目必须上商业工具？

简短结论 ​

分场景。 Yosys 在开源工艺（SkyWater 130nm 这类开放 PDK）上是经过真实流片验证的生产级综合器——Google 的 Open MPW Shuttle 计划里几百颗芯片都是它综合出来的。但面向先进工艺节点的商业签核（signoff）场景，Yosys 缺少工艺厂认证、物理感知优化和签核级 QoR，不是它的设计目标，也不该这么用。

换句话说，「Yosys 可以用于工业级综合吗」这个问题没有一个是/否的总答案，正确问法是：你的目标工艺、设计规模和签核要求，落在 Yosys 的能力圈内还是圈外？ 下面几条理由把圈划出来。

理由一：它有真实的流片记录 ​

判断一个综合器「能不能用」，最硬的证据是有没有芯片靠它流出来并且能工作。Yosys 通过了这个检验：

  • Google / eFabless Open MPW Shuttle：从 2020 年第一期开始，全部用 OpenLane 流程，综合环节就是 Yosys + ABC。几百个用户设计在 SkyWater 130nm 上流片成功。
  • OpenTitan 等开源硬件项目：用 Yosys 做综合与形式验证（配合 SymbiYosys）。
  • FPGA 领域：Yosys + nextpnr 是 Lattice iCE40/ECP5 等器件事实上的开源实现流程，大量商业小产品和开源硬件板卡在用。

所以「Yosys 只是玩具」的说法在 2026 年已经站不住了——它是有硅验证（silicon-proven）的工具，只是验证的范围集中在成熟工艺和 FPGA。这一条之所以要放在最前面，是因为很多质疑声音停留在十年前的印象：当时开源综合确实只能做教学演示。Shuttle 计划之后，证据链已经补齐了。

理由二：工业签核要的四件事，它大多没有 ​

「工业级」这个词真正的含义，是对标 Design Compiler / Genus 在先进工艺签核流程里承担的角色。逐条对比：

Yosys 与商业签核综合器的能力对比

读这张对比卡抓三条主线：工艺认证（先进节点的 .lib 是商业工具与工艺厂共同调出来的，Yosys 拿不到也不支持）、物理感知（先进节点上线延迟超过门延迟，不看布线的综合结果和签核 STA 对不上）、ECO（工业项目后期靠小步增量修改收敛时序，Yosys 每次基本是全量重来）。还有一条卡片里没列但同样关键的：多角多模（MMMC）约束优化——签核综合要同时在十几个工艺角/电压/模式组合下优化，Yosys 的约束模型停留在单角 SDC 的水平。细节可对照 逻辑综合工具 DC 与 物理感知综合。

理由三：它本来就不是为这个设计的 ​

Yosys 的定位是「开源硬件的 GCC」——一个可脚本化、可嵌入、可审计的综合框架。它的强项恰好是商业工具的弱项：

chip-design/beginner/yosys-industrial-synthesis-limits.md D2 示意图

上图绿色一侧是 Yosys 真实承担生产职责的四个场景，蓝色一侧是商业工具不可替代的签核场景。两者不是「免费版 vs 付费版」的关系，而是服务不同的设计目标。把 Yosys 硬塞进先进节点签核流程，和拿 DC 去做教学实验平台一样不合适。

值得补一句的是 Yosys 的另一个工业用法：作为形式验证的前端。SymbiYosys（sby）用它读入设计做属性验证，不少公司在商业流程之外用 sby 做辅助验证——这同样是「生产环境在用 Yosys」，只是用的是它的解析与转换能力而非综合 QoR。

例子：一个能流片、一个不能签 ​

  • 能：一个 RISC-V 小核（几万门量级），目标 SkyWater 130nm，走 OpenLane：Yosys 综合 → OpenROAD 布局布线 → Magic 验证。这是 Shuttle 计划的标准路径，大量芯片按此流片并回片测试通过。配套排错见 OpenLane 报错排查。
  • 不能：一个手机 SoC 子模块（千万门级），目标 7nm，要求签核 STA 与综合结果相关性在 5% 以内、后期靠 metal-only ECO 收敛。这个场景工艺厂只认证商业工具链，Yosys 既无认证库也无 ECO 引擎，硬用只会让签核循环无法收敛。

选型速查：什么项目可以放心用 ​

把上面的边界落成一张自查表，四条全「是」就放心用 Yosys，任意一条「否」就该评估商业工具：

自查项适合 Yosys需要商业工具
目标工艺开放 PDK（Sky130 / GF180 / IHP）或 FPGA先进节点（7nm/5nm 等）商业 PDK
设计规模几万到几十万门的小中设计千万门级 SoC 子系统
签核要求开源 STA（OpenSTA）够用要求 PT 签核相关性、MMMC
后期收敛方式全量重综合可接受依赖增量 ECO / metal-only 修补

这张表和前面的对比卡是同一条边界的两种视角：对比卡给「工具能力维度」，这张表给「项目决策维度」。实际选型时先过这张表，再回头查对比卡理解为什么。

常见误区 ​

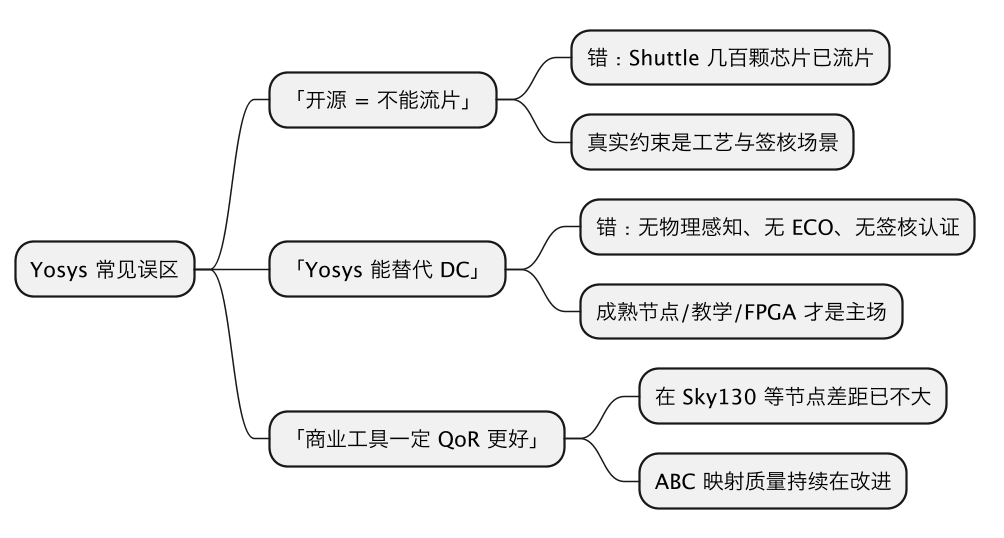

用一张思维导图把最常见的三个误解收拢：

Yosys 可以用于工业级综合吗：开源综合器的能力边界诚实清单 示意图（第 2 张）

这张图的三条分支对应三类人最容易踩的坑：低估开源流程的流片能力、高估 Yosys 在签核场景的适用性、以及忽视开源综合器这些年的 QoR 进步。正确的心智模型是「按工艺节点和签核要求选工具」，而不是「按开源/商业站队」。如果你是刚入门的读者，建议先在开放 PDK 上用 OpenLane 把 Yosys 流程跑通一遍，再回头理解商业签核工具多出来的那部分能力到底买到了什么。

延伸阅读 ​

一句话总结 ​

一句话总结：Yosys 能不能用于工业级综合取决于场景——在 SkyWater 130nm 等开放工艺的 OpenLane 流程和 FPGA 开源实现里，它是有几百颗真实流片记录的生产级主力；但工业签核要求的先进工艺库认证、物理感知综合、增量 ECO 与签核级 QoR 不是它的设计目标，先进节点商业项目仍须 Design Compiler / Genus 这类经工艺厂认证的商业工具，选型的正确心智是按工艺与签核要求匹配工具，而不是按开源与商业站队。
