毛刺与无效翻转入门：组合逻辑的假信号和总线上的空翻，都在白交电费 ​

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 37 篇。翻转率篇说过动态功耗由 α·½CV²f 决定，但那里有个隐含假设：每次翻转都是一次「有用」的翻转。真实芯片里，相当比例的翻转根本不参与计算结果——它们是信号赛跑产生的毛刺（glitch）和没有有效事务时的无效翻转。这些动作逻辑上看不见、仿真波形稍纵即逝，电费却一分不少。系统地图见低功耗导读。

本文要回答的问题 ​

  • 明明输入只变了一次，组合输出为什么会跳好几下？
  • 毛刺不改逻辑结果，为什么还耗电、甚至有害？
  • 哪种电路最爱长毛刺？为什么流水线能治它？
  • 总线上的「空翻」从哪来，operand isolation 是什么？
  • 为什么 RTL 仿真里岁月静好，门级功耗分析却全是毛刺？

一、信号赛跑：毛刺是怎么生出来的 ​

组合逻辑的输出应该由「同一时刻的所有输入」决定，但物理上每个输入到达的时间不同。看一个最简单的例子：三输入与门，内部实现成两级 Y = A·B·C，若 C 先走远路、比 A、B 晚到一点点，当 A、B 已为 1、C 正从 1 翻到 0 的短暂窗口里，内部第一级可能先算出一个短暂脉冲再稳定——这就是一个毛刺。

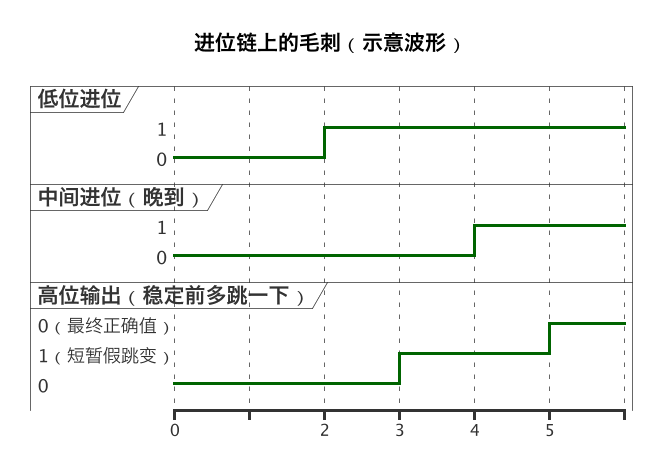

进位链上的毛刺（示意波形）（第 2 张）

经典重灾区：

  • 加法器/比较器进位链：低位进位逐级传播，高位输出在进位到达前可能连续摆动；
  • 乘法器阵列：部分积压缩网络路径深度大，输入一变，内部成片假翻转；
  • 大扇入译码/优先级电路：地址变化瞬间多个译码输出先轮流误选；
  • 输入到达时间极不均衡的任何组合锥。

毛刺的能量来自每一次跳变都在对负载电容充放电。虽然假跳变只持续几十到几百皮秒、寄存器最终只采样稳定值，但 P=αCV²f 不关心你的意图——翻了就收费。在深组合、高翻转的数据通路里，毛刺可占组合动态功耗的 20%~40%。

二、为什么普通仿真看不见它 ​

RTL 仿真和零延时门级仿真里所有门延迟都被当成 0，输入变化瞬间输出就跳成最终值，没有「赛跑窗口」，毛刺根本不会出现。只有标注了真实门延时和线延时（SDF，见 DPA 篇的流程）的门级仿真/时序仿真，才会生出毛刺。这带来两个重要后果：

  1. 用 RTL 或零延时波形算动态功耗会系统性偏低，尤其低估深组合模块；
  2. 「功能对了」和「没有多余翻转」是两件事，必须靠带延时的功耗分析才能看见后者。

综合工具的功耗报告通常会分别报告开关功耗与「glitch power」一栏，这一栏数字大，就是在提示路径均衡或流水化的机会。

三、治毛刺：从结构上下手 ​

手法原理代价/注意
插入流水线寄存器把深组合切成浅段，每段在时钟沿只把稳定值传给下一段，毛刺被寄存器「挡在门外」增加延迟周期和寄存器；多数数字信号处理/DSP 流水线很值
均衡到达时间综合/物理工具对关键早到信号加延迟（delay balancing）、重排输入顺序，让锥体输入同时到可能与关键路径优化冲突，需工具权衡
降低路径深度改写逻辑减少级数（如提前译码、树形进位结构）架构级改动
整块时钟门控/冻结输入无效周期直接不给组合锥喂变化的输入（见下节）需要干净的 enable
降低电压所有翻转能量按 V² 降，毛刺也一起省延迟变大、毛刺窗口可能变宽，需时序签核兜底

一个直觉对比：32 级组合乘法器一次输入变化可能引发大量级联假翻转；改成两级流水后，每级逻辑浅、寄存器截断假信号，毛刺能耗常能降一大截，还顺带提高了可达到的频率。这就是 DSP/加速器电路几乎全流水的双重理由：性能和功耗一起受益。

四、无效翻转：没有你，信号照样在翻 ​

另一类浪费与延时无关，纯粹是「没事干时数据没停住」：

  • 总线上挂着旧数据/三态浮空：主设备没驱动时总线不是确定静态，上一拍旧值的变化、多个驱动切换、外部噪声都会让从设备输入跟着翻。
  • 未命中设备也在收地址：粗糙的片选让所有从设备每拍都对地址译码，只有最后一个回应，其余全在做无效动作。
  • 垃圾数据穿流水：上游 valid 没了，旧操作数仍一级级往后传，每级加法器/乘法器白算一遍。
  • 片选/使能上的毛刺：组合片选在地址切换瞬间误闪一次，整块 SRAM 被误唤醒（见存储器功耗篇）。

治这类问题的核心手法是 operand isolation（操作数隔离）与干净的使能/片选：

verilog
// valid 无效时喂常量，下游大电容逻辑零翻转
assign a_g = valid ? a : '0;
assign b_g = valid ? b : '0;
assign y   = a_g * b_g;

配合总线保持器（bus hold，弱锁存住最后有效值）、未选中即关译码和时钟、寄存后的片选信号，可以让「空闲」在波形上真正变成一条直线。具体代码规范见低功耗 RTL 直觉。

五、一个可算的账：毛刺到底值不值得管 ​

设一个 16 位加法器输出负载折合 2pF，工作在 0.8V，正常情况下每周期有效翻转一次的能量是 ½CV²=0.5×2e-12×0.64=0.64pJ。若输入模式让进位链平均产生 3 次额外假跳变（等效翻转次数变 4 次），则该输出网络的开关能量变成约 2.56pJ——三倍，而且这些假翻转还会沿锥体向后级传播。一个几十万门的数据通路在高活动率下，毛刺能量轻松达到毫瓦量级。

再看流水化的收益：把同一条 16 级链切成两段，每段最长路径变短、输入到达更均衡，假跳变数量往往从几次降到一次以内，代价是增加一组寄存器和一个周期延迟。在吞吐量允许插入流水的 DSP/加速器场景，这笔交易几乎总是划算的，这也是为什么「先流水化再谈门控」是常见的优化次序。

六、系统视角：无效翻转的多米诺效应 ​

毛刺和无效翻转的危害不止于局部电费：

  • 传播放大：一个早期锥体的毛刺会驱动后级更大的电容网络，像多米诺一样被放大；越靠近源头冻结，收益越大。
  • 噪声与误动作：毛刺若出现在时钟/异步/控制信号上，不只是耗电，可能造成误触发、亚稳态或计数器多计——这也是时钟路径绝不容毛刺的原因（见时钟树功耗）。
  • 峰值电流与压降：乘法器输入变化瞬间整片阵列同时假翻转，形成窄而高的电流尖峰，直接贡献动态 IR-drop（见 IR-Drop 篇）。
  • 对侧信道安全的含义：数据相关的翻转差异还会泄漏密钥信息，密码核要专门做均衡化，这属于另一个专门领域，此处只点到为止。

七、怎么在报告里看见它 ​

  1. 综合/功耗报告的 glitch power 行：按模块排序，找占比异常高的组合锥。
  2. 门级 SDF 仿真 + DPA 时间波形：在输入变化后的几个门延迟窗口里观察「假翻转簇」，与时钟沿后的有效翻转区分开（方法见 DPA）。
  3. 翻转计数对比：同一节点统计「总翻转次数」与「输出真正改变的次数」，差值就是假翻转。
  4. 优化前后对比：流水化/均衡路径后重跑同一向量，glitch 功耗的下降应能在曲线上看到台阶。

排查时记住一个经验规律：模块功耗报告里组合逻辑占比远大于时序单元、且该模块是深锥体（加法树、乘法器、大译码）时，先怀疑毛刺而不是去抠时钟门控。

八、RTL 走查：一个乘法器的低翻转改造 ​

用小例子把本片手法落到代码层。原始写法：一个使能信号只挡输出寄存器，乘法器输入 a/b 来自上游总线，valid 无效时总线仍在传别的流量：

verilog
// 改造前：valid 无效，乘法器照算，深锥体毛刺照生
assign y = a * b;
always_ff @(posedge clk)
  if (valid) r <= y;

问题：乘法器对任何输入变化都做完整求值，大量结果在 valid=0 周期算出后被丢弃，但电容已经充放电、毛刺已经沿进位链传播。

改造后（operand isolation，见低功耗 RTL 直觉）：

verilog
// 改造后：无效周期操作数冻结为常量，乘法器输出不动
logic [15:0] a_g, b_g;
always_ff @(posedge clk) begin
  a_g <= valid ? a : '0;
  b_g <= valid ? b : '0;
end
assign y = a_g * b_g;
always_ff @(posedge clk)
  if (valid) r <= y;

进一步若该模块整体有较长空闲期，应在外层直接做模块级时钟门控，连输入寄存器也冻住。三种手段的层级关系：时钟门控冻结时序端 → operand isolation 冻结组合锥输入 → 流水化压低锥内毛刺，先做哪个取决于模块是「常闲」还是「常忙但深组合」。

九、为什么深亚微米以下毛刺更值得管 ​

两个趋势让毛刺在现代设计里占比上升：

  1. 线延迟主导：先进工艺门延迟变小、相对线延迟变大，同一锥体内到达时间差更难自动均衡，毛刺窗口反而更宽（物理背景见物理设计）。
  2. 电压更低、裕量更薄：同样一次假翻转在低电压下能量绝对值降了，但它造成的压降噪声占供电比例更高，诱发时序故障的风险上升。

因此毛刺管理在低功耗流程里不是「可选项优化」，而要在架构（流水深度）、综合（路径均衡约束）、物理（有用偏斜）三处都设明确检查点，并在 DPA 报告里跟踪 glitch power 的版本趋势。

  • 误区：功能仿真没看到毛刺，所以没有。 零延时仿真天然看不见，必须门级 SDF。
  • 误区：毛刺最终被寄存器挡住，无害。 功能上无害，能量和峰值电流上有害；挡在寄存器前的锥体照样充放电。
  • 误区：加缓冲能消除毛刺。 随意插延迟往往让到达时间更乱；要靠工具的延迟均衡或结构流水化。
  • 误区：所有毛刺都该消。 浅锥体里的零星假翻转，治它的面积/延迟代价可能比电费还贵，按报告数字决定。

再补两个工程细节 ​

  • 综合约束的影响是双向的：追求最高频率时工具倾向大驱动、浅逻辑，毛刺往往变少而面积功耗上升；追求功耗时用延迟均衡和中等驱动，毛刺下降但关键路径要重新收敛。不要在不同综合目标下比较 glitch 数字。
  • 输入侧冻结比输出侧堵住更有效：在锥体末端加锁存器能挡住毛刺下传，却省不下锥体内已发生的充放电；只有在输入端用使能冻结操作数（operand isolation），才是从源头让整棵锥体保持安静。排查优化是否有效时，看锥体内部网络的翻转计数，而不是只看输出波形。
  • 低电平有效的片选/使能尤其危险：地址译码毛刺若恰好在休眠态被解读为「选中」，可能把整块外设误唤醒一次；这类使能信号必须寄存后输出，译码逻辑后面永远加一级触发器。

这一篇在知识体系里的位置 ​

一句话收口：α 不只问「翻没翻」，还问「这次翻转有没有用」；流水切深锥、使能冻输入、片选防误醒，就能把大量逻辑上不存在、电费却照交的假动作按在波形里。

总结 ​

芯片里大量翻转是不产生结果的假动作：组合毛刺源于输入到达时间差、在进位链和乘法阵列等深锥体中可占组合动态功耗 20%~40%，RTL/零延时仿真看不见，只有 SDF 门级 DPA 能抓到；治理靠流水线截断深锥、延迟均衡和 operand isolation 在输入端冻结操作数，并配合寄存后的干净片选防误唤醒——其中源头冻结比末端堵漏更省电，是否值得管要按 glitch power 数字判断。
