一、原型调试的根本矛盾：速度换来了，可见性没了
仿真器里所有信号、所有时刻都在事件队列里，事后任意加波形；Emulator 基于处理器阵列也天然保留全信号可见性（37 原型/Emulation/仿真选引擎 决策树/多引擎排班）。但 FPGA 原型是真正综合成电路并行跑的，没有任何信号会被自动记录——一根内部网线的值，除非你专门把它接进某个存储元件并在触发时写下来，否则它在物理上就"过去即消失"。这带来三个规模化问题：
- **观测点要在综合前决定并占资源。**每观测一个信号，要加探针布线、触发比较逻辑和存储，吃 LUT/FF/BRAM 和走线，还可能影响时序（14 可观测性插桩 dont_touch/probe/可见性预算）。
- **改观测点通常要重综合。**加一个之前没埋点的信号，通用流程要重新综合+分区+实现，一轮数小时到一天，调试节奏被拖垮。
- **多 FPGA 分割让信号消失得更彻底。**跨片信号被 TDM 拆散、内部信号在别的芯片上（13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频），单板 ILA 根本看不到系统级因果。
bring-up 阶段每天都在"猜哪个信号有关→加探针→等一天构建→复现→再猜"，这个循环的成本，就是商用调试 IP 要解决的问题。
二、商用调试 IP 的四块核心能力

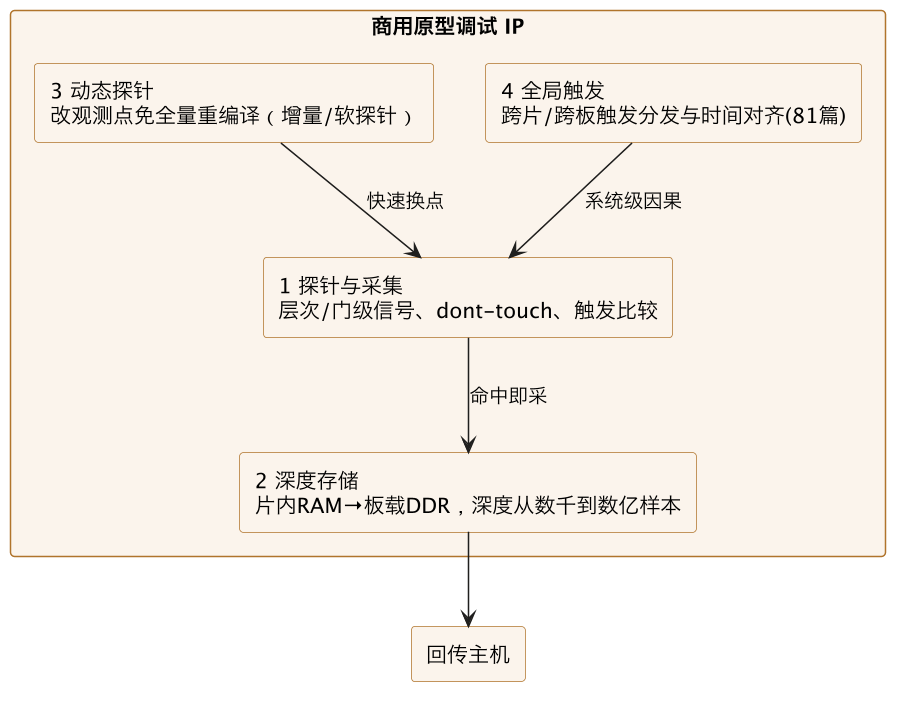

主流平台（HAPS 系深跟踪、Protium 系、第三方平台配套调试方案）的调试 IP，能力围绕四件事：
**1) 探针与采集。**在网表阶段按 dont-touch/层次名自动埋点，支持触发器（信号等于某值、边沿、序列、状态机状态）和限定条件（qualifier），22 Gate 域信号采集 ILA/trace/带宽深度权衡讲的门级信号回映（采到的是优化后的门，回映到 RTL 信号名）由这套 IP 配合 Compiler 自动完成。商用方案相对自建的优势是覆盖率：能在分区后的网表里自动找到被打散/重命名/跨片的信号。
2) 深度存储（deep trace）——最关键的能力跃升。通用 ILA 只能用片内 BRAM，深度通常几千到几万样本，对"捕获一次启动序列或一次偶现死锁"远远不够（系统跑在 MHz，几万个样本只是几十微秒）。商用深跟踪把 trace 数据写到板载 DDR（专用 trace DDR 或共享存储），深度可到数亿样本，能记录从上电到崩溃的完整过程。代价是要建一条片内 RAM→片外 DDR→主机的回传管线、占 DDR 带宽和引脚，这条管线的容量工程正是 45 Trace 带宽与深度工程 采样/缓冲/压缩/回传管线。
3) 动态探针（dynamic probe）——缩短调试循环的关键。高端方案允许在不做全量综合/分区/实现的情况下更换观测信号。实现思路是预先在网表里埋一个"可观测信号池"（把一批候选信号接到一个 mux 网络，探针通过配置 mux 选择当前看哪些），换点只改配置/做极轻量增量实现，把"等一天"降到"等几分钟~几十分钟"。限制是只能看预先进池的信号——所以工程纪律是：首轮构建就把足够宽的候选信号池放进去。
**4) 全局触发与时间对齐。**多 FPGA/多板上，触发要从一个片扇出到所有片同时停采/对齐时间戳，跨片 TDM 信号要按逻辑时序重组——40 多板多 FPGA 全局触发与时间对齐 跨片 trace 同步专门讲。这是单板 ILA 完全没有的能力。
三、为什么通用 ILA 撑不起多 FPGA 原型
| 维度 | 通用 ILA/VIO（45 篇） | 商用原型调试 IP |
|---|---|---|
| 深度 | 片内 RAM，数千~数万样本 | 板载 DDR，数亿样本 |
| 信号范围 | 本 FPGA、综合时保留的信号 | 全系统，含门级/跨片/被 TDM 拆散信号 |
| 换观测点 | 重新综合实现 | 动态探针，免/轻量重编译 |
| 触发 | 单板本地 | 跨片跨板全局触发、时基对齐 |
| 与分区流程 | 无感知，易被优化/影响时序 | 埋在 Compiler 分区流程内，资源统一规划 |
| 回映 | 靠工具一般能力 | RTL↔门级↔探针自动回映 |
结论：ILA 适合单板 RTL 设计和原型中单个 FPGA 模块的定点观察；系统级 bring-up 和偶现 bug 狩猎必须用平台级调试 IP。
四、可见性预算模型：信号数 × 深度 × 触发
调试不是"全都看"，而是在有限预算里分配。一个 trace 通道的存储需求近似：
trace 存储量 ≈ 观测信号位数 × 采样深度 × 每周期采样字节宽
采集窗口时间 = 采样深度 / 有效采样率三者互相挤压：信号看越多，同样存储下深度越浅；要抓很久之前的事件（深窗口），就得减少信号位或降采样/加 qualifier。深跟踪把存储从片内 RAM 换成板载 DDR，等于把这个三角形的面积整体放大几个数量级，但仍不是无限（DDR 带宽要和 DUT 访问共享、回传主机耗时，详见 86 篇）。
预算分配的工程做法：
- 分级探针：少量"始终在看"的关键状态机/总线 + 一大批"进池待选"的候选信号（配合动态探针），而不是一开始就全采；
- 限定采集（qualifier）：只在
valid && addr_range == X时写 trace，用过滤换深度（86 篇的压缩策略）； - 环形缓冲 + 触发定位：长窗口环形记录，命中触发点保留前后窗口，抓偶现死锁要能看死前历史；
- 把调试预算写进容量规划：探针 mux 网络、trace DDR、触发网络都占 FPGA 资源和板级互联，容量估算时预留（F1 主题、35 多 FPGA IO 引出与引脚规划 连接器/电平/SI/取舍），否则后期加探针导致放不下。
五、动态探针的"候选池"纪律
动态探针免重编译的前提是信号已在可观测池里。典型踩坑：首轮构建为了省资源把池子开得很小，bring-up 中期要看一个没进池的关键内部信号，被迫全量重编译，省的资源全赔进等待时间。建议：
- 首轮构建池子按"关键模块层次 + 可能相关的跨片接口"从宽预留（资源代价主要是 mux 和布线，远小于全量 trace）；
- 池子随 RTL 冻结程度调整：早期宽、后期按需收；
- 分区时保证跨片信号默认进池——跨片因果是多 FPGA bug 的高发区（40 多板多 FPGA 全局触发与时间对齐 跨片 trace 同步）。
六、调试 IP 作为独立选型标的
很多团队把调试 IP 当成"买板送的"，实际它常常单独授权计费，且与 Compiler、板卡深度绑定（36 商用原型平台版图 HAPS/Protium/第三方能力边界）。选型/招标时要把调试能力单列验收项：
- 最大深度多少、存哪里（片内/DDR）、回传一次多久；
- 动态探针换点的真实延迟（分钟级还是小时级）、池子能放多少信号；
- 跨片/门级信号能否自动回映到 RTL 名；
- 全局触发能跨多少片/板、触发条件表达力（81 篇）；
- trace 数据能否导出成标准波形（VCD/FSDB）供主机侧与仿真对账（41 原型在 SoC 验证矩阵中的定位 用例分配/RACI/证据移交）；
- 调试 IP 占多少资源/互联、license 怎么计（并发/座位/时间）；
- 多用户能否各自设触发而不互相干扰（配合农场分时，F2 主题）。
用一个真实的偶现 bug 场景做验收，而不是演示点灯和持续 trace：要求厂商现场复现"运行数小时后死锁、触发后回采死前 N 百万周期、跨三片定位到某 RTL 信号"，这一条能验出深跟踪、动态探针、全局触发、回映的综合能力。
七、实战：为一个偶现 DMA 死锁规划 trace 预算
把预算模型用到一个具体场景，比抽象公式更有体感。现象：两片 FPGA 上的 DMA 与 DDR 控制器之间偶发挂死，几小时一次，软件 watchdog 超时，复现概率约 1/30。规划步骤：
- **先定时间尺度。**几小时一次的 bug 不能指望片内 RAM 的几十微秒窗口——必须用板载 DDR 深 trace 做长环形缓冲（86 篇），并让 qualifier 把无效周期滤掉，否则几小时原始数据存储和回传都不可行。
- 定最小信号集（从窄开始）。DMA 侧：req/valid/ready、通道号、长度、首尾描述符指针、状态机编码；从侧：AXI 响应、仲裁授权、FIFO 水位、反压。控制握手信号全速持续采（不能加 valid qualifier，否则看不出"双方都在等"的死锁姿态），数据负载先不采。
- **设触发。**用"watchdog 状态寄存器被写错误码"作为主触发，保留触发前深窗口（死前历史）；同时挂一个辅助条件"所有通道 valid=0 且 pending 计数非零持续 N 万周期"，直接刻画死锁。
- **候选池从宽。**把仲裁器内部授权向量、描述符更新逻辑、跨片 TDM 前后的握手都放进动态探针池（81 篇），第一次复现后大概率要回看其中几个，不能等复现完再花一天重编译。
- **跨片对齐。**两片共用全局触发和时基，trace 导出后按时隙表重组（81 篇），重点看 DMA 发出的最后一笔请求在跨片后是否丢失/延迟异常。
- **复盘后收缩。**根因明确（比如跨片反压与描述符更新的竞态）后，把这套信号配置沉淀成该 IP 的"标准调试画像"，下次同类问题开箱即用（D5 知识库主题）。
这个流程里最能体现商用调试 IP 价值的是第 1 和第 4 步：板载 DDR 决定你看不看得到几小时一遇的事件，候选池决定你复现一次之后是当天定位还是再等一天构建。用通用 ILA 的团队通常在第 1 步就走不下去。
八、可见性预算速算表
| 观测目标 | 存储层级 | 典型信号规模 | 采样策略 | 期望窗口 |
|---|---|---|---|---|
| 单次总线握手 | 片内 RAM | 30~80 位 | 全速 | 死前数万 cycle |
| 启动流程里程碑 | 板载 DDR | 关键总线+状态机 | qualifier（地址段） | 数百万~亿 cycle |
| 偶现挂死（小时级） | 板载 DDR 环形 | 控制信号全速+数据压缩 | 强 qualifier+辅助触发 | 覆盖整个复现间隔 |
| 性能剖析 | 不落波形 | 计数器/水位 | 周期聚合（83 篇） | 任意长 |
| 跨片系统因果 | 各片 DDR 汇聚 | 割边握手+本地状态 | 全局时基、重组去重 | 与主触发窗口对齐 |
九、自建 vs 采购调试能力的分界
团队常问：这些调试 IP 能不能用开源/自研方案替代？答案与 06 原型验证系统全景与文档地图讲 Compiler 自研的逻辑一致，按能力层划分：
- 值得自建的部分：与内部流程强绑定的东西——内部信号命名/层次约定的探针规则、与自家构建系统集成的触发脚本、trace 数据到内部波形/日志平台的格式转换、面向特定 IP 的标准调试画像（80 篇 DMA 例子的最后一步）。这些不随商用平台变化、且构成团队经验。
- 应该采购的部分：深跟踪 DDR 控制器、跨片触发交叉开关、TDM 时隙反交错回映、动态探针的可观测池网络（81 篇）——它们要在综合分区流程内占资源、要处理时序收敛、要随 FPGA 代际和板卡拓扑重写，自研维护成本极高且直接影响平台稳定性，是商用平台供应商的核心 know-how。
- 常见混合形态：商用 IP 解决采集/触发/存储底座，团队在其上做自动化封装（一键复现脚本、trace 自动转 FSDB 后与仿真结果 diff、bug 知识库自动归档，对接 D5 主题）。这样既不重复造轮子，又把"怎么用得好"的能力留在自己手里。
判断标准可以很简单：**如果某个调试组件出问题会让原型停摆、且每换一代 FPGA 就要重写，它大概率该买；如果它体现的是你对自家设计的理解、且越用越值钱，它就该自建。**无论哪条路线，首轮构建就预留调试资源、候选池从宽（第五节）这两条纪律都不变。
十、调试 IP 的容量占用怎么估
预留调试资源不能拍脑袋，给一个粗估顺序，首轮容量规划（F1 主题）时使用：先按"关键状态机+主要总线+全部跨片握手"估核心探针位宽（经验上百到数百位）；可观测池按核心位宽的若干倍估 mux 输入（决定动态探针灵活度，主要吃布线和 LUT，不吃存储）；片内 trace RAM 按预触发窗口×全速信号位宽×打包系数；板载 trace DDR 按最长目标窗口经 qualifier 压缩后的估算量，并额外留控制器和互联引脚；触发交叉网络按片数和跨板触发线估互联资源（81 篇）。把这些数字在第一轮综合前交给分区工具，比后期发现"加不下探针被迫重分区"便宜一个数量级。调试资源通常应在总容量里单列一项而不是挪用"余量"，因为余量在项目后期一定会被功能增长吃掉。
十一、常见坑速查
- 用 ILA 思路调试多 FPGA 系统 → 单板可见、跨片全盲；
- trace 深度只想到片内 RAM → 几万个样本抓不到启动/死锁，要上板载 DDR 深跟踪；
- 首轮构建探针池子开太小 → 换点被迫全量重编译，等一天；
- 不做 qualifier 全信号长采 → 存储和回传瞬间爆掉（86 篇）；
- 容量规划不留调试资源 → 后期加探针放不下、扰动时序；
- 把调试 IP 当附赠不验收 → bring-up 才发现深度/跨片/回映都不行。
