FPGA 进阶 03：跨时钟域 CDC——亚稳态、MTBF 与单 bit 两级同步器
本文是
fpga/进阶层第 07 篇。前面 时序收敛 都假设数据在同一个时钟沿之间传递。真实 FPGA 里常有多个时钟（100MHz 系统、125MHz 以太网、SerDes 恢复时钟、ADC 采样时钟），信号从一个时钟域进另一个时钟域（CDC，Clock Domain Crossing）时，就会撞上数字电路里最隐蔽的故障源——亚稳态。通用原理可对照 跨时钟域 CDC，本篇专注 FPGA 上的同步器写法、ASYNC_REG属性和工具行为。
本文要回答的问题
- 什么是亚稳态？为什么触发器输出会「悬在半空」？
- MTBF 是什么，为什么打两拍就能把故障率从「秒级」拉到「几十年」？
- 单 bit 的电平、脉冲、边沿跨时钟域分别怎么同步？
ASYNC_REG属性做了什么，不加会怎样？- 多 bit 为什么不能每位打两拍？CDC 路径约束怎么配？
一、亚稳态：触发器的「犹豫不决」

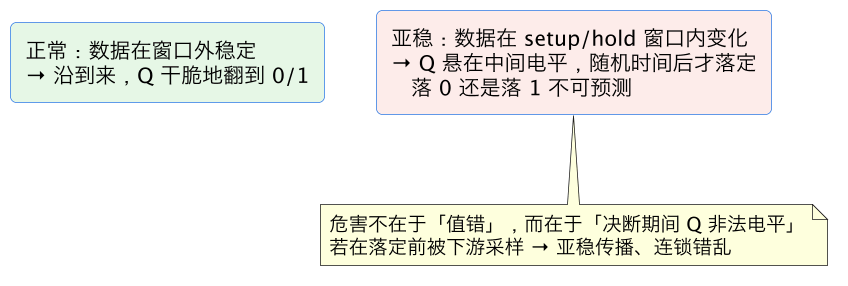

触发器要求输入数据在时钟沿之前稳定一段时间（建立时间 setup）、在沿之后再保持一段时间（保持时间 hold）。如果数据恰好在这个采样窗口内变化，触发器的输出既不干脆是 0 也不干脆是 1，会进入一个介于两者之间的中间电压，经过一段随机长短的「决断时间（resolution time / metastability settling time）」后才稳定到某个值——这就是亚稳态（metastability）。
关键认知：
- 亚稳态无法彻底消除，只能用「给足决断时间」的方式把发生概率压到可接受。
- 在 FPGA 里，CDC 几乎是亚稳态的唯一现实来源（纯同步设计中，STA 保证了 setup/hold 满足，不会进入窗口）。所以只要有信号跨时钟域，就必须处理 CDC。
- 亚稳态故障的典型现象：功能仿真完全正常、上板偶发、难以复现——因为它取决于相位和布线延迟的微小关系，几天甚至几周才出一次。这也是它危险的原因。
二、两级同步器：给亚稳态一个周期去决断
最经典的单 bit CDC 电路是两级触发器同步器（two-FF synchronizer）：目的时钟域里串两级（或三级）触发器，第一级可能采到亚稳态，但它有整整一个目的时钟周期去决断落定，第二级再采时，输入几乎总是已经稳定为干净的 0/1。
// 单 bit 电平同步器：把 src 域的异步电平信号同步到 dst 时钟域
module sync_2ff (
input wire dst_clk,
input wire dst_rst_n,
input wire async_in, // 来自另一个时钟域（或纯异步，如按键/外部引脚）
output reg sync_out
);
(* ASYNC_REG = "TRUE" *) reg meta;
(* ASYNC_REG = "TRUE" *) reg sync;
always @(posedge dst_clk or negedge dst_rst_n) begin
if (!dst_rst_n) begin
meta <= 1'b0;
sync <= 1'b0;
sync_out <= 1'b0;
end else begin
meta <= async_in; // 第一级：可能亚稳
sync <= meta; // 第二级：一个周期后，meta 多半已落定
sync_out <= sync;
end
end
endmodule为什么两级够用？用 MTBF（Mean Time Between Failures，平均无故障时间） 衡量。亚稳态在下一级采样时刻仍未决断的概率近似随决断时间指数下降——多给一个完整时钟周期，失败率指数级降低。工程上两级同步在几十~几百 MHz 的 FPGA 设计里 MTBF 通常能到数十年~数百年；速率更高、工艺更激进或可靠性要求高（车规/航天）会用三级。Xilinx/Intel 的手册都给 MTBF 估算公式，Vivado 还有 report_metastability（基于 ASYNC_REG 识别同步链）报告每条跨域路径的 MTBF 估计。
ASYNC_REG 属性是 FPGA 特有的关键：它告诉工具「这两级构成同步器、采样异步信号」，工具据此：
- 把两级 FF 放进同一个 SLICE、布得极近——减小第一级 Q 到第二级 D 的布线延迟，把省下的时间留给亚稳决断（分辨率时间最大化）；
- 保护同步链不被优化拆散——防止 retiming/复制/合并把这两级挪开或优化掉。
不加 ASYNC_REG，工具可能把两级 FF 布到芯片两端、或因「第一级扇出=1」把它当冗余逻辑处理，MTBF 直接恶化。写同步器务必加属性。Quartus 对应设置 (* altera_attribute = "-name SYNCHRONIZER_DETECTION ON" *) 或在 Assignment 里开「识别同步器」，并同样把同步链布局进同一 LAB。
三、单 bit CDC 的三种形态
打两拍只解决「把电平变干净」，不同语义的信号还要加电路：
3.1 电平同步（level sync）
上面的 2FF 就是电平同步：异步输入是个持续多拍的电平（如别的域的 enable、mode 配置、外部中断电平）。只要信号在目的域保持至少一个 dst 周期，最终会被采到。适合状态/电平，不适合「只持续一个 src 周期的脉冲」——若脉冲比 dst 周期窄，可能完全漏采。
3.2 边沿检测（edge detect）
要在目的域感知「src 信号跳变了一下」，先同步再边沿检测：
// 同步 + 上升沿检测：sync_out 为同步后电平，pos_pulse 在跳变后 dst 域拉高 1 拍
reg sync_d;
always @(posedge dst_clk or negedge dst_rst_n) begin
if (!dst_rst_n) sync_d <= 1'b0;
else sync_d <= sync_out;
end
wire pos_pulse = sync_out & ~sync_d; // 上升沿：当前 1、上一拍 0
wire neg_pulse = ~sync_out & sync_d; // 下降沿3.3 脉冲同步（toggle + 同步 + 边沿检测）
src 域的单周期脉冲若比 dst 周期窄会漏采，标准做法是先把脉冲转成电平翻转（toggle），同步后再边沿检测还原：
// src 域：脉冲到来时把 toggle 信号翻转一次
reg toggle_src = 1'b0;
always @(posedge src_clk) if (pulse_src) toggle_src <= ~toggle_src;
// dst 域：两级同步 toggle_src，再检测边沿 → 还原出 1 个 dst 周期脉冲
(* ASYNC_REG="TRUE" *) reg t_meta, t_sync, t_sync_d;
always @(posedge dst_clk or negedge dst_rst_n) begin
if (!dst_rst_n) begin
{t_meta, t_sync, t_sync_d} <= 3'b0;
end else begin
t_meta <= toggle_src;
t_sync <= t_meta;
t_sync_d <= t_sync;
end
end
wire pulse_dst = t_sync ^ t_sync_d; // 检测到翻转 = 收到一次 src 脉冲约束：① src 脉冲间隔必须足够长——要保证前一次 toggle 被 dst 采到并完成检测之后，下一次才来（即两次脉冲间隔 ≥ 2 个 dst 周期 + 握手余量），否则会合并丢脉冲。高频脉冲流跨域不能用它，要用异步 FIFO；② 若要求「每个 src 脉冲都被 dst 可靠收到且不丢」，上**握手（req/ack）**或异步 FIFO。
3.4 握手（req/ack）
需要可靠传「事件」时：src 置 req → 同步到 dst → dst 处理后回 ack → ack 同步回 src → src 撤 req。双向同步保证事件不丢，代价是每个事件几个~十几个周期延迟，适合低速控制/配置传递。数据本身是多 bit 时，req/ack 配合「数据在 req 有效期间保持稳定」也能传多位（但带宽低），高带宽多 bit 一律异步 FIFO。
四、多 bit CDC：打两拍不够，要 FIFO / 握手 / Gray 码
铁律：多 bit 信号绝不能每位独立打两拍。 多位同时跳变（如地址/数据总线、计数器 011→100）时，各 bit 布线延迟不同，dst 采样瞬间可能采到变化中间的某个值（100 采成 110、000 都行）——每位单独打拍只保证「每位是干净 0/1」，保证不了「多位采到同一时刻的一致值」。三位计数器打两拍可能采到任意一个跳变中间态，后果是地址跳变、数据错乱。
多 bit CDC 三种正解：
| 场景 | 方案 | 原理 |
|---|---|---|
| 高速数据流（连续多位） | 异步 FIFO | 写指针用 Gray 码跨到读域（每次只变 1 bit，可安全打拍），空满判断跨域，数据本身靠双口 RAM 存储，见 异步 FIFO 篇 |
| 低速多位（寄存器配置） | 握手 req/ack | req 有效期间数据保持稳定，dst 采一次再回 ack |
| 计数器/指针跨域 | Gray 码 | 二进制转 Gray 后每次仅 1 bit 变化，打两拍不会采到非法中间态 |
异步 FIFO 的 Gray 码指针、空满生成是 CDC 的集大成专题，在进阶层下一篇专门讲（规划 #08）。
五、CDC 路径的时序约束
CDC 电路写对了，约束也要配（见 约束实战篇）：
# 声明两时钟域异步：跨域路径不做 STA 收敛
set_clock_groups -asynchronous -group {clk_src} -group {clk_dst}要点：
- 异步域之间用
set_clock_groups -asynchronous（或set_false_path）关闭跨域时序检查——这些路径本来就不指望一个周期传完，STA 硬收敛会产生误报和过度优化。 - 同步器内部两级 FF 都在 dst 域，它们之间是同步路径、照常收敛，不要误标 false path 把它们也关掉。
- 约束只关时序检查，不替代同步电路——加了 clock_groups 但没放同步器，亚稳态照样发生。Vivado 的
report_cdc会静态检查：哪些跨域路径缺同步器、哪些多 bit 跨域没走 FIFO/握手，是上板前必看报告（对应专家层 CDC 治理）。
六、典型现象与定位
| 现象 | 可能原因 | 排查 |
|---|---|---|
| 仿真全过、上板偶发疯、重启偶尔好 | 亚稳态（CDC 漏同步） | report_cdc 找跨域路径；关键控制信号查是否过同步器 |
| 低速配置偶尔生效/不生效 | 多 bit 配置直接打拍采到中间态 | 改握手或保持稳定 + req/ack |
| 高频数据跨域丢数/跳变 | 用电平/脉冲同步传数据流 | 改异步 FIFO |
| 同步器加了仍偶发 | 没加 ASYNC_REG、两级被布远 | 检查属性、report_metastability 看 MTBF |
| 跨域路径报 setup 违例 | 漏 clock_groups（假违例） | 补 set_clock_groups，违例即消失 |
七、亚稳态的概率本质：MTBF 不是玄学
两级同步器为什么通常是两级而不是一级或三级？答案藏在平均故障间隔时间（MTBF）的计算里，理解这个计算，才能在「两级不够」的罕见场合做出正确判断，而不是把同步器级数当宗教习惯。触发器进入亚稳态后，并不是无限期悬而未决，它会以一定时间常数随机地收敛到 0 或 1；给它一个完整时钟周期去决断，到下一级采样时仍未稳定的概率随可用决断时间指数下降。工程上把这个概率写成：亚稳态导致采样错误的故障率正比于「异步输入变化频率 × 采样频率 × 每个周期未及时收敛的概率」，而后者随同步器级数和时钟周期指数衰减。这给出三个直接推论。第一，两级是速度与可靠性的折中点，不是定理：单级的 MTBF 在典型频率下可能只有毫秒到小时级（必然出事）；两级通常把 MTBF 推到几十年甚至更久（对消费电子足够）；三级再把它推到几乎不可观测。在高速工艺、紧周期、极恶劣温度或高可靠性要求（车规、航天）下，两级的计算 MTBF 可能落到不可接受区间，此时应升到三级——判断依据是厂商提供的同步器 MTBF 报告（Xilinx/Intel 都有相应报表命令和参数），而不是感觉。第二，同步器的物理实现必须被约束保护：两级寄存器要放得近、之间只有布线延迟（不要插入逻辑），用 ASYNC_REG 属性告知工具这个意图；如果在两级之间插了组合逻辑、或者布局把它们分到芯片两端，决断时间被侵蚀，MTBF 计算全部作废。第三，多扇出是隐形杀手：同一个异步信号若被同步两次（两处各自的同步器），两个同步器可能收敛到不同值，系统看到矛盾的控制面——异步信号进入一个时钟域必须只经过一个同步器、同步后再扇出。复位按钮这类人工异步输入也不例外。把 MTBF 当数量级概念来用：你永远不能证明亚稳态「不会发生」，只能把它的发生率降到设备寿命和出货总量之下可接受的水平——一万台设备、每台跑三年，要求的 MTBF 比一台实验板高四个数量级，这就是为什么同一个电路在实验室没问题、量产后翻车。
八、复位信号与低速信号的 CDC：容易被忽视的边界
讨论 CDC 时注意力都在数据通路上，有两类边界信号却被反复漏掉，专门讲清。复位的跨域：异步复位断言本身不需要同步（按下瞬间所有寄存器立刻回到初始态正是想要的），危险的是复位释放——若复位释放沿落在时钟有效沿附近，不同寄存器的复位撤除时刻不同，部分 FF 已经开始运行、部分还在复位，状态机会从一个不确定的中间态启动。正解是「异步断言、同步释放」：复位按钮/上电复位经每个时钟域各自的复位同步器（一对专做复位的 FF，异步置位、同步撤防）释放，且各域按依赖顺序解除（见 09 篇）。把全局复位直接拉给所有域的 FF 复位脚，等于在每次上电时主动制造一次跨域竞争。「慢速信号」不是免死金牌：常听到「这个信号变化很慢，不用同步」——错。亚稳态与信号变化快慢无关，只与「变化时刻相对于采样沿是否不确定」有关。一个一秒钟翻转一次的按钮，它的边沿照样可能恰好落在时钟建立窗内，照样亚稳态；慢只意味着故障窗口在时间轴上占比小，但系统上电、按按钮的那一次正好踩中，故障就是百分之百。电平 vs 脉冲的处理差异：跨域传「电平」（持续多个快时钟周期的状态，如模式开关、使能）两级同步器足够；传「脉冲」（慢域单周期脉冲到快域可能被采样多次，快域单周期脉冲到慢域可能完全丢失）则必须握手或转电平再边沿检测。配置和状态寄存器的读取：软件经低速总线读快域计数器，读时刻与计数翻转竞争会读到撕裂值（高位还没翻、低位已回绕，典型如 0x0FFF→0x1000 读成 0x0000）；正解是 Gray 码或「读两次一致则采信」或握手锁存。上电与断电顺序：多电压系统中一个域已上电另一个未上电时，跨域 IO 可能处于异常电平，FPGA 内部同步器的行为依赖供电正常，热插拔场景要靠支持带电的 IO 结构和显式电源就绪门控。把这些边角纳入 CDC 评审 checklist，跨域故障才不会总从「以为安全」的地方冒出来。
九、CDC 的工程化治理：评审、工具与设计模式库
靠每个工程师各自记得「打两拍」无法在百人项目规模上保证 CDC 正确性；可复制的做法是把 CDC 治理工程化。强制静态检查：CDC lint（Spyglass、Verdi CDC、Vivado 内置的部分报告）应进门禁，列出所有跨域网并分类：已识别同步器、Gray 指针、异步 FIFO、握手、未保护（裸连）、违例（多 bit 直连、组合逻辑生成跨域信号、同步器带逻辑、多扇出同步）。未保护项为零是硬门槛，且检查要在综合前的 RTL 视图做——综合后很多结构信息丢失，工具反而看不清。同步器原语化：不要让工程师手写两级 FF（写法五花八门、属性漏加、综合识别率参差），团队提供统一的 sync_2ff、sync_pulse、sync_handshake 小模块，CDC 工具识别白名单只认这些原语；代码评审中任何手写跨域同步一律打回。原语内部带 ASYNC_REG、可配置级数、仿真模型（能注入随机延迟模拟亚稳态窗口）。设计模式文档：把四类合法跨域（电平同步、脉冲握手、Gray 指针、异步 FIFO）连同「什么时候用哪个」做成一页决策图——单 bit 状态用电平同步；事件通知用握手；数据流用异步 FIFO；计数器读回用 Gray/双读。新人不需要发明方案，只需要选模式。仿真支持：常规 RTL 仿真不产生亚稳态，CDC 错误在仿真里隐形；配合带 CDC 感知的仿真选项或在跨域点插入随机延迟，让撕裂和丢脉冲在定向测试里有机会暴露，尤其在随机回归里。架构评审前置：CDC 问题最便宜的消灭时机是画框图时——评审时钟域划分、列出所有跨域接口及同步方案，避免「RTL 写完 lint 一跑发现有 300 处跨域，其中 40 处说不清」。签收留档：CDC 报告与例外（确有理由的非常规处理）随版本签收归档。工程化之后，CDC 从「老工程师的经验玄学」变成全团队可执行、可审计的流程，这正是从能点亮板子到能做产品的差距之一。
十、CDC 在 SoC 集成层面的形态：总线、NoC 与复位域
模块级 CDC 模式（同步器、FIFO、握手）在单模块设计里够用，到了 SoC 规模，CDC 问题的主要形态从「信号怎么过域」变成「域的拓扑怎么管理」。域清单即设计文档：大型芯片有几十个时钟域和复位域，集成阶段必须维护一张权威的域图——每个域的源头（晶振/PLL/恢复时钟）、频率、模块归属、复位拓扑，以及域之间允许存在的接口清单。没有这张图，CDC lint 报告会输出几千条跨域，没人能判断哪些是设计、哪些是失误。跨域接口的标准化：不允许模块之间用裸信号跨域，所有跨域通信必须穿过库提供的标准通道（异步 AXI/AXIS 时钟转换桥、异步 FIFO、握手模块、事件同步器），模块端口级评审就能看到通道存在。这样 CDC lint 的白名单极小（只信任库原语），任何非标准跨域直接报红。NoC 与互连的角色：现代 SoC 用片上网络统一互连，NoC 内部自带每个端口的异步桥，IP 只需要接到 NoC 同步侧；这把上千个零散 CDC 收敛成少数几个受审边界，是集成层面 CDC 管理的根本性简化。反过来，绕过 NoC 的直连调试口、私有时钟走线要格外警惕。复位域与时钟域不完全重合：两个模块可能同时钟但不同复位（不同电源域、可独立重启的处理器），或同复位但跨时钟；CDC 评审必须同时过时钟域和复位域两张图，复位撤防跨时钟的问题见 09 篇。动态启停的时钟域：可门控关停的域在关停期间，对侧看到的是恒定电平而非异步跳变，重启时边界逻辑（FIFO 排空、握手复位）要有定义良好的关停/唤醒协议，否则唤醒瞬间是 CDC 故障高发时刻。验证集成层 CDC：模块级仿真测不到域间交互，需要在全芯片随机环境里注入域频比变化、随机停钟、复位序列，配合形式 CDC 工具做拓扑证明（工具证明每一条跨域都经过了合法结构，且结构被正确使用——有同步器不等于使能语义正确，后者仍要审）。SoC 级 CDC 的工程本质是拓扑治理和接口纪律，而不是更多的两级触发器。
十一、亚稳态的物理补充：同步器之外的板级与器件因素
数字教科书把亚稳态封进同步器这一个知识点，真实系统里还有几个器件和板级因素会改变亚稳态行为，做高速或高可靠设计时需要知道。触发器类型的差异：不是所有 FF 都适合同步器第一级。普通 FF 的亚稳态决断时间参数各异，厂商通常指定一类同步器友好的单元（更陡的转移特性、平衡的建立保持窗），综合器有专用推断模式（ASYNC_REG 属性）把它们放近、约束内部延迟；随手抓两个普通寄存器可能让厂家 MTBF 表的假设不成立。温度、电压与寿命的影响：决断速度随电压降低、温度升高而变慢，慢角下 MTBF 可能比典型工况差几个数量级。车规、工业产品要按最坏角核算同步器级数，消费电子实验室常温跑通不构成证据。器件老化效应同样缓慢恶化参数，十年寿命要求的设计要留额外裕量。板级输入的特殊性：真正异步的外部信号（按键、另一块板的电平、开漏总线）进入 FPGA 前还要考虑输入缓冲器、可能的慢沿——沿太慢会让输入缓冲本身在线性区停留，输出模拟电平并穿入内部，一个同步器解决不了；施密特触发输入和合适的外部整形是标准做法。多 bit 外部总线：并行外部总线即使「同源」，板级偏斜加异步采样仍可能撕裂，要么用随路时钟做源同步接收（走正常时序约束路径），要么用握手/选通，不能当成一组各自同步的控制位。开关噪声与同步失效的区分：电源跌落、地弹造成的大面积随机失效看起来像多个同步器同时失效——真亚稳态几乎永远是单 bit、单域现象；多寄存器同时异常应先查电源和时钟完整性，别在同步器级数上钻牛角尖。把 CDC 放回物理世界看，它的完整防线是：干净的输入波形、可靠的时钟和供电、正确选择和约束的同步单元、充足的最坏情况 MTBF 裕量——电路结构只是其中一环。
十二、写在最后：CDC 问题的认知层级
用一句话区分 CDC 能力的成长阶段，作为收束。最初级的认知是「异步信号打两拍就行」——它只覆盖了单 bit 电平这一种情况，把多 bit、脉冲、复位、外部慢沿全部留在风险里。第二级认识到「多 bit 要用 FIFO 或握手」，开始按数据和控制选择结构，但仍依赖个人记忆，漏域靠运气。第三级建立系统观：时钟域和复位域是架构设计的一部分，域图画在框图阶段，跨域只走标准原语，lint 进门禁，评审有清单，仿真注入对抗场景，签收有独立报告。最高一级则是统计学和物理学的认知：亚稳态不可消灭，只能用 MTBF、最坏角参数、同步器物理约束和出货量级估算把概率压到可接受；同时清楚同步器管不了电源噪声和慢输入，完整防线延伸到板级。把这四级反过来当作教学顺序也很有效：先在实验里故意制造一次偶发失败，感受「概率性硬件 bug」的质感，再讲同步器和 MTBF，再讲多 bit 结构，最后讲组织治理——没有现场感的规则背诵最容易在赶工时被丢掉。CDC 之所以值得这样严肃对待，是因为它制造的故障具有一切工程师最痛恨的性质：仿真全绿、上板偶发、与温度和批次相关、现场无法复现。对付这种故障的唯一办法不是更努力地调试，而是在设计和流程层面让它在结构上无法发生。愿每一位工程师都在职业生涯的早期就与亚稳态有过一次、且仅有一次深刻的交手，之后它便永远停留在评审清单和 lint 报告里，而不是出现在量产设备的售后记录中。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 单 bit 跨域不打拍 | 亚稳态传播、偶发错乱 | 至少两级 FF + ASYNC_REG |
| 多 bit 每位打两拍 | 采到跳变中间态 | 异步 FIFO / 握手 / Gray 码 |
| 同步器忘加 ASYNC_REG | 两级被布远/优化，MTBF 恶化 | 两级 FF 都标 ASYNC_REG="TRUE" |
| 窄脉冲直接电平同步 | dst 漏采 | toggle 翻转 + 边沿检测，或握手 |
| 用同步路径思路收敛跨域 | 误报违例、过度优化 | 异步域 set_clock_groups |
| 加了 clock_groups 就不放同步器 | 约束关检查≠亚稳消失 | 电路同步 + 约束声明，两者都要 |
相关与延伸
前置：静态时序分析（setup/hold 与时钟域）、约束实战（set_clock_groups 写法）。 后续：多 bit CDC 专题——异步 FIFO（Gray 码指针、空满判断，规划 #08）、复位策略（异步断言同步释放本身也是一种同步器，规划 #09）。 通用原理（ASIC 视角）：跨时钟域 CDC：亚稳态与两级同步器；工程规范见 工程实践——CDC/复位/功耗。
一句话总结
CDC 的根源是亚稳态：数据在触发器采样窗口内变化时，输出会悬在非法电平一段随机时间才落定，纯同步设计靠 STA 规避、跨时钟域则必然遇到；单 bit 用两级触发器同步器——第一级可能亚稳，但给它一整个目的时钟周期决断，第二级采到的几乎总是干净 0/1，把失败率（MTBF）指数级压到数十年一遇，且两级 FF 必须标 ASYNC_REG="TRUE" 让工具锁进同一 SLICE、别优化拆散；电平直接打两拍、跳变用「同步后边沿检测」、窄脉冲用「toggle 翻转→同步→边沿还原」、可靠事件用 req/ack 握手；多 bit 绝不能每位打两拍（同时跳变会采到中间态），高速数据流走异步 FIFO（写读指针用 Gray 码每次只变 1 bit 安全跨域）、低速多位走握手、计数器走 Gray 码；约束上异步域用 set_clock_groups -asynchronous 关跨域检查，但同步器两级是同步路径照常收敛，且约束只关误报、不能替代同步电路——上板前跑 report_cdc/report_metastability 静态揪漏。
