FPGA 原型验证专题 29：固件 shift-left 实操——RTL 冻结前在原型上做 bring-up 与驱动开发的时间线、两阶段接入与坑 ​

更新时间：2026-09-13。本文是原型外围姊妹系列第四篇。06 原型验证系统全景与文档地图把"固件/OS 提前开发（shift-left）"列为原型四类价值之一，称它典型能把项目关键路径缩短数月；本篇把这句话变成软件/固件团队的操作手册与时间线。它假定你已了解 26 事务处理器 SCE-MI 三类通道/transactor 实现、27 在电路仿真 ICE 与协同加速模式 接线/时钟纪律、28 处理器 JTAG/调试口上原型 GDB/trace/失真。

这一篇在体系里的位置 ​

"shift-left（左移）"指把本来发生在流片后的软件开发活动，沿项目时间轴向左挪到 RTL 冻结前后。它不是"哪天板子好了软件再上"，而是一套需要硬件、Compiler、软件三方在时间线上咬合的工程安排。对软件团队，核心问题有三个：什么时候能开始、在一个不完整且变化的硬件上怎么开始、怎么区分软件 bug / 硬件 bug / 原型失真。

本篇按软件团队的视角组织，而不是硬件团队视角——这也是它和原 20 册（Compiler 怎么造原型）最大的不同。

本文要回答的问题 ​

  • 软件团队在 RTL 冻结前能拿到什么？分阶段可用原型的里程碑长什么样？
  • 寄存器描述（SVD/header）、内存映射、中断号、时钟频率这些"软件依赖"怎么和快速变化的原型版本对齐？
  • 为什么接入路径是"先事务级/加速、后真实 ICE"的两阶段？每阶段能开发与不能开发什么？
  • 哪些驱动/固件 bug 在仿真里很难出、几乎只能在原型上暴露？
  • bring-up 的标准顺序（点灯→串口→中断→定时器→存储→OS）与每步软件侧自检是什么？
  • 软硬件团队的版本节奏、缺陷流转、"这版能测什么"的契约怎么定？

一、时间线：软件不是等板子，而是和原型一起成熟 ​

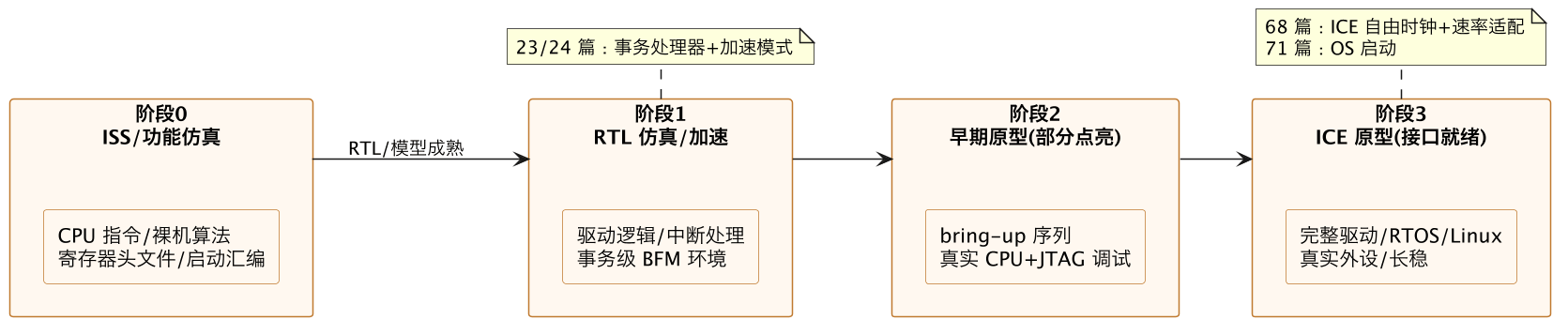

下图把软件活动与原型成熟度对齐。关键认知：软件开始得远比"比特流点亮"早，最早的目标是 ISS/仿真/事务级模型，原型只是这条左移链上速度和真实度跃升的一环。

FPGA 原型验证专题 29：固件 shift-left 实操——RTL 冻结前在原型上做 bring-up 与驱动开发的时间线、两阶段接入与坑 示意图（第 2 张）
  • 阶段 0（无硬件）：在 ISS（指令集模拟器）或纯功能模型上跑裸机 C、验证算法、固化 ABI、启动汇编、异常向量。软件的大头（与硬件无关的逻辑）此时就能写。
  • 阶段 1（仿真/协同加速）：模块 RTL 在仿真器或加速模式（27 在电路仿真 ICE 与协同加速模式 接线/时钟纪律）可用，外设不全就用主机 BFM/C 模型顶上。适合开发驱动的状态机逻辑、中断处理、协议栈上层，可打断点、可见性好。
  • 阶段 2（早期原型，部分点亮）：第一版多 FPGA 比特流跑通，CPU 核是真的、JTAG 调试口可用（69 篇），但只有部分接口能连真外设。此时把 bring-up 序列在真实并行硬件上跑一遍，抓仿真里出不来的长交互/并发问题。
  • 阶段 3（ICE 原型，接口就绪）：经速率适配接真实 DDR/PCIe/以太网等（72~76 篇），跑完整 RTOS/Linux、真实流量、长稳 soak，软件进入"和真芯片几乎无差别"的开发阶段。

软件左移的收益主要来自阶段 0~2——流片前多跑一个月真实软件，流片后就少一个月返工。

二、软件依赖如何与快速变化的原型对齐 ​

原型早期每周甚至每天出一版比特流，寄存器、地址、中断都可能变。软件团队如果手动追这些变化会崩溃，必须让依赖机器生成、版本对齐。

**1) 寄存器单一事实源。**地址、字段、复位值、访问权限应来自寄存器描述（IP-XACT / JSON / Excel 寄存器表 / SystemRDL 之类单一来源），自动产出：硬件 RTL、UVM 模型、C 头文件、SVD（CMSIS System View Description）、文档。软件只 include 生成的 header，不手写魔数地址。每次原型版本带一个寄存器数据库版本号。

**2) 内存映射与中断号。**链接脚本里的内存区、各外设基址、中断号表同样从同一来源生成或至少与该版本锁定。典型事故是软件按旧映射把栈放到了新版变成 MMIO 的地址，现象极其诡异。

3) 时钟与频率参数。原型降频（19 原型频率与时序收敛 TDM 降频/关键路径），软件里所有"延时 N 微秒""波特率分频""看门狗周期"必须基于驱动读取的时钟频率或板级配置参数计算，而非硬编码真芯片频率。提供一个 board_config.h 或启动时查询的频率寄存器，原型版给降频值，芯片版给标称值——同一份驱动不改代码就能在两边跑。

**4) 版本自证寄存器。**这是软件团队的"保命寄存器"：上电第一件事读 build_id/hw_version/compat_version（20 比特流烧录与四方版本一致 manifest/门禁），与软件期望版本不符直接报错退出，而不是带着错误假设乱跑到玄学故障。经验上，先读版本自证能排掉一半以上的"灵异问题"。

**5) 变更说明（release note）随比特流发布。**每周固定版本给软件，附"这版新增/改变/已知不工作（known-not-working）"清单。软件团队据此决定这版能推进什么、跳过什么，不追每日构建。

三、两阶段接入：先事务级，后真实接口 ​

软件团队常误以为"上原型"就是一步到位接真设备。实际工程上几乎都是两阶段，原因是软件依赖的接口成熟度不一致。

阶段 A：事务处理器/加速模式接入。某外设 RTL 还没好、或真实器件/速率适配子卡没就绪时，软件对该外设的访问经 26 事务处理器 SCE-MI 三类通道/transactor 实现落到主机 BFM/C 模型。这阶段能做：驱动的寄存器配置序列、命令/数据路径逻辑、协议状态机、错误处理分支（主机模型可以方便地制造异常，如 CRC 错、FIFO 满）。优点是早期可用、可注入边界、可见性好；局限是时序真实性弱、跑不了依赖真实时延/吞吐/中断延迟的代码。

**阶段 B：ICE 真实接口接入。**外设 RTL 与速率适配就绪后切到 27 在电路仿真 ICE 与协同加速模式 接线/时钟纪律，软件面对真实 PHY/控制器/中断时序。这阶段才验证：真实中断延迟、DMA 与 cache 一致性、链路训练/枚举、超时与重试、吞吐、长时间稳定性。

工程上让两阶段平滑切换的关键是驱动里有清晰的抽象层：上层驱动逻辑与"后端是真外设还是事务模型"解耦（ops/回调表），切阶段只换底层后端，业务代码不动。这也让同一驱动能继续在仿真/Emulation 上跑（34 篇的 test program 复用思想）。

开发项阶段 A（事务/加速）阶段 B（ICE 真实）
寄存器配置序列✅ 主力回归确认
协议状态机/错误分支✅ 可大量注入异常少量真实异常
中断延迟/优先级只能定性✅ 才可信
DMA/cache 一致性建模常不充分✅ 必须在真机验
链路训练/枚举/握手不真实✅ 必验
吞吐/性能/超时标定不可信✅ 配合降频系数
OS 启动/长稳跑不动✅ 主力（71 篇）

四、哪些 bug 几乎只能在原型上暴露 ​

这是说服项目投原型的最硬证据：有一类缺陷在模块仿真里极难出现，因为它们需要"真实并行 + 长交互 + 真实软件"三者同时存在。

  1. **中断配置顺序与丢失。**软件在某外设使能前/后清中断、设亲和、开 GIC 的顺序错误，仿真向量通常只打一两个中断、时序被理想化；跑真实软件时中断风暴到来，丢中断、中断卡死、EIO 风暴才出现。
  2. **复位/初始化状态机的软件假设。**驱动假设某复位值、某"写 1 清零"位、某 ready 位拉起时间；真实硬件的复位释放顺序、跨时钟域同步延迟与仿真不同，偶发起不来。
  3. **DMA 与 cache 一致性。**软件在 cacheable 区准备 DMA 描述符/数据却没 clean/invalidate，或缺少屏障指令，仿真模型往往没有真 cache，"碰巧能过"；上真实核+真 cache 必现数据陈旧/脏数据。这是原型上最高频的一类软件 bug。
  4. **内存屏障与弱序。**多核、DMA、设备访问之间缺少 DMB/DSB/栅栏，在仿真里事件顺序被序列化掩盖，在真实乱序核上偶发崩溃。
  5. **时钟/电源门控顺序。**软件先访问外设再开它的时钟/电源、或使能顺序与复位/保持（retention）不匹配（真实电源域行为在原型里常被折叠为常上电，见 06 原型验证系统全景与文档地图，但时钟门控类仍能暴露）。
  6. **长交互死锁与活锁。**总线 outstanding 耗尽、跨核锁顺序、背压下的循环等待，需要几十万~几亿周期才进死锁，仿真跑不到，原型跑 OS 很快暴露。
  7. **枚举/拓扑与超时。**PCIe/USB 枚举、地址分配、对真实设备不同版本固件的兼容性，只有接真设备才有。
  8. **整数/地址宽度与内存映射错配。**软件按 32 位假设、硬件是 36/40 位地址，或 MMIO 与内存属性配反，阶段 A 模型不挑剔，真实核触发 fault。

这类 bug 越早在原型暴露越便宜；流片后才发现，代价是 mask 改版或昂贵的固件 workaround。

五、bring-up 的标准顺序与软件侧自检 ​

软件在阶段 2/3 拿到新原型，按从简到繁的顺序点亮，每步带明确"成功判据"，失败可快速定位层：

  1. 版本自证：读 build_id/version 寄存器，确认比特流与软件期望一致（不一致立即停）。
  2. CPU 心跳：JTAG 能 halt/单步/读 GPR（69 篇），跑一段点灯/轮询代码，确认核在执行正确镜像。
  3. 串口（UART）：最先打通的字符输出通道——putc 能打出字符意味着时钟、GPIO/引脚映射、基本 MMIO 正确。串口是之后所有调试的命门，必须先于一切。
  4. 定时器/节拍：配置系统定时器进中断，确认中断控制器（GIC/PLIC）、向量、优先级、EOI 通路；用闪烁 LED 或周期打印验证节拍频率（记得用降频后的时钟参数）。
  5. 内存：训练/初始化外部存储或验证替换存储（73 篇），做内存读写/ marching test、栈与堆可用、cache 开关两种路径都测。
  6. 存储/网络等块设备：逐个 bring-up 外设，先用轮询后用 DMA/中断，DMA 路径重点测 cache 一致性。
  7. RTOS/调度：多任务、中断驱动并发、任务间通信（71 篇讲完整 OS）。
  8. 长稳与压力：持续流量、反复复位重启（power/reset cycling）、热稳定性。

每步软件侧都应有不依赖待测层的自检手段：bring-up 早期用 JTAG 直接读寄存器而非靠打印（串口还没好时）；每加一层保留一个最小回归，新比特流来了先跑这套"板级 BIST"，确认没把已点亮的部分弄坏。

六、软硬件协作契约：版本节奏与缺陷流转 ​

左移不是把软件扔给硬件就完事，需要明确的协作接口，否则双方互相阻塞：

  • 版本节奏：硬件/Compiler 团队按固定节拍（如每周一版）发布"软件可用比特流"，附变更与 known-not-working；紧急修复可加补丁版但同样带 build_id。软件不追每日构建（一夜综合、天天变的板子无法形成稳定调试基线）。
  • 能力矩阵：每版维护一张"本版哪些 IP/接口/特性可用"的矩阵，软件据此排期，避免去调试一个本来就没点亮的功能。
  • 缺陷三分类：报 bug 时先归类——①软件缺陷（驱动/配置/屏障）；②硬件 RTL 缺陷（在原型暴露、回仿真复现确认）；③原型失真/环境问题（降频、TDM、替换模型、速率适配引入）。③类问题要标清，避免硬件团队误改 RTL 去迁就原型伪现象，也避免软件团队把真 bug 当原型问题放过。
  • 最小复现与证据三件套：报硬件问题时给 build_id、复现步骤/脚本、trace/日志（呼应 21 激励注入与软硬协同 co-model/transactor）；偶现问题尽量在原型用同版本回放。
  • 共享沟通通道与值班：bring-up 高峰期安排硬件/Compiler 值班，软件被环境问题卡住时能快速分流，不空等。

七、软件团队"拿板第一天"到稳定产出的典型节奏 ​

把前面各节落到一个可照做的时间线，软件团队在一个新项目里通常经历四周左右的爬坡（前提是硬件侧基础设施已前置）：

第 0 周（拿到板之前）：配齐工具链和调试器（69 篇），拿到寄存器 header/SVD 和内存映射（哪怕标注"草稿版"），在 ISS/QEMU 或开发板上把与硬件无关的代码、串口输出框架、链接脚本骨架跑通；与硬件团队约定版本节奏、沟通群、缺陷模板。这一周的目标是"硬件一好，零等待接入"。

第 1 周（首版点亮比特流）：读 build_id 自证；JTAG 通、能 halt/load/run；点灯、轮询串口出字符；定时器轮询延时；跑通 SRAM/替换存储上的内存测试。不追求中断、不追求 OS。把"最小板级 BIST"脚本沉淀下来：以后任何一版新比特流，先一键跑这套自检。

第 2 周（中断与第一个真实外设）：GIC/PLIC 中断接通，节拍定时器进中断；bring-up 第一个外设（通常是存储或网络之一），先轮询后中断/DMA；这一周开始密集暴露 70 篇第四节那类并发/一致性 bug，缺陷库开始按"软件/RTL/原型"三分流转；驱动后端抽象层（事务模型/真实外设可换）在这一周定型。

第 3 周（RTOS 或裸机框架）：调度器起来，多任务+中断并发，任务间通信、驱动模型就位；更多外设按能力矩阵逐个点亮；建立每日自动冒烟（晚上跑、早上看结果）。

第 4 周及以后（向 OS/长稳过渡）：条件具备则进 71 篇的 Linux 路径；否则在 RTOS 上扩协议栈和应用。软件进入稳定产出期，之后每版比特流的接入成本应降到"跑 BIST + 看变更清单 + 继续开发"的小量工作。

两个组织层面的经验。一是安排至少一名软件工程师常驻硬件团队办公/同频道到第 2 周末——bring-up 期的问题八成需要两边实时联看，异步提单会把一天的事拖成一周；二是第 1~2 周不要给软件团队压功能进度，这阶段他们的主要产出是"把平台踩稳、把缺陷报清楚"，这个投入在第 3 周后会以数倍效率返还。

与系列及现有篇目的链接 ​

总结 ​

一句话总结：固件 shift-left 不是等板子好了才开始，而是让软件沿"ISS/功能模型→RTL 仿真/协同加速→部分点亮的早期原型→接口就绪的 ICE 原型"四级台阶与硬件一起成熟，把与硬件无关的算法、启动汇编在阶段 0 写掉、驱动状态机和异常分支在阶段 A 用事务处理器/BFM 提前验、把依赖真实时序的中断延迟/DMA-cache 一致性/屏障/枚举/长交互死锁留给阶段 B 的 ICE；要在天天变的原型上不崩溃，必须让寄存器/SVD/内存映射/中断号/时钟全部从单一事实源机器生成、随比特流版本锁定，软件上电先读 build_id 自证、时序参数基于查询到的降频时钟而非硬编码、每周只接一版带 known-not-working 清单的稳定比特流；原型不可替代的价值是暴露那类需要"真实并行+长交互+真实软件"才出现的 bug——中断配置顺序、复位假设、DMA 与 cache 同步、弱序缺屏障、时钟门控顺序、outstanding 死锁，这些在串行化仿真里几乎必然漏网；软件按"版本自证→CPU 心跳→串口→定时器中断→内存→块设备→RTOS→长稳"逐级点亮并保留板级 BIST 回归，报缺陷时严格三分（软件 bug/RTL bug/原型失真）、附 build_id+复现+trace，才能既不放过真缺陷、也不逼硬件为原型伪现象改 RTL——这正是把流片后几个月返工提前到流片前消化掉的工程实质。
