FPGA 进阶 02：时序收敛方法——打拍/retiming、策略、物理优化与拥塞治理 ​

本文是 fpga/ 进阶层第 06 篇。前两篇讲清了 STA 怎么读报告、约束怎么写全。这篇解决最实际的问题：约束都对、WNS 还是负的，怎么一步步收敛到全绿。通用的打拍/retiming 原理可对照 时序收敛基本手法，本篇专注 FPGA 的工具策略、物理优化和离散资源特性。

本文要回答的问题 ​

  • WNS 为负，先动 RTL 还是先动工具？
  • Logic Delay 大和 Net Delay 大，分别怎么治？
  • Vivado 的综合/实现策略（Performance_Explore 等）怎么选，真有用吗？
  • retiming 是什么，和手动打拍怎么取舍？
  • 高扇出、布线拥塞、利用率天花板怎么破？
  • hold 违例为什么通常不用自己管？

一、收敛总原则：先诊断、再分层下手 ​

时序收敛不是乱试，是按成本从低到高逐层加码。顺序如下，每层做完重新实现看 WNS/TNS：

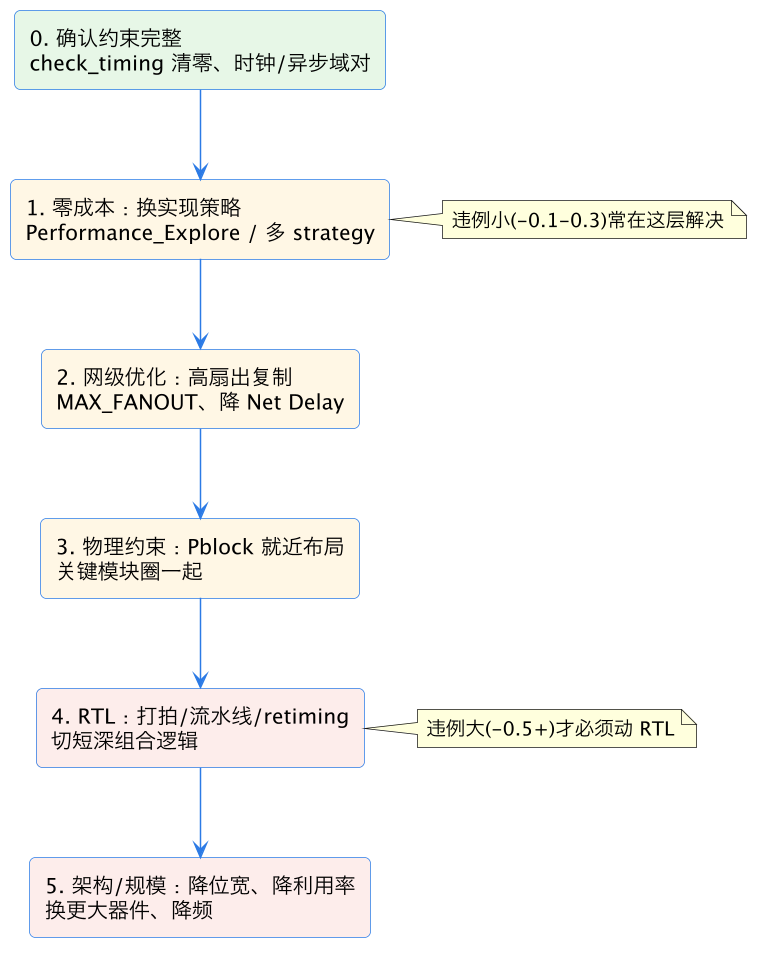

FPGA 进阶 02：时序收敛方法——打拍/retiming、策略、物理优化与拥塞治理 示意图（第 2 张）

铁律：第 0 步先排除「假违例」。很多 WNS 为负根本不是时序问题，而是约束缺失：跨时钟域漏 set_clock_groups（异步路径被当同步收敛）、PLL 输出漏 create_generated_clock、IO 漏 input/output delay。先按 约束实战篇 第八节 check_timing/report_clock_interaction 清零，再谈优化。约束错的前提下做的所有收敛都是白费。

二、先分流：看 Logic Delay 还是 Net Delay ​

用 report_timing 打开最坏路径（STA 篇第五节），按延迟构成分流，两类治法完全不同：

违例特征病根主治手段
Logic Delay 占比大、路径穿多级 LUT/进位链逻辑太深（大 MUX、宽加法器/比较器、长 if-else）RTL 打拍/流水线、retiming、拆 case
Net Delay 占比大、扇出高、两点布得远布线问题（高扇出、拥塞、利用率高）MAX_FANOUT 复制、Pblock、降利用率
违例集中在 IO/跨时钟约束问题补 input/output delay、clock_groups（回到第 0 步）

FPGA 上 Net Delay 常占一半以上，所以**「布线绕」比「逻辑深」更常见**，别一看到违例就改 RTL。

三、零成本第一层：换综合/实现策略 ​

Vivado 在综合和实现（布局布线）阶段提供不同 strategy，本质是让工具用更激进/更耗时的算法去优化。违例小（WNS 在 -0.3 以内）时，这一层经常直接救回，不改一行代码：

阶段策略适用
综合 synth_design默认 default；Flow_AlternateRoutability、开 -retiming逻辑易拥塞、想让综合先平衡寄存器
实现 opt/place/routePerformance_Explore通用提性能，最常用的「救时序」策略
实现Performance_NetDelay_high/mediumNet Delay 大时，布局更重布线延迟
实现Performance_Retiming允许 post-route 重定时
实现Area_Explore / Area_ExploreHigh拥塞/利用率高时先压缩面积

用法：Vivado 工程里 Implementation → Strategies 下拉选择，或 Tcl set_property strategy Performance_Explore [get_runs impl_1] 后 launch_runs。实用技巧：用 launch_runs impl_1 -to_step write_bitstream -jobs N 配合多个 run（impl_1/impl_2…）并行跑不同 strategy，取 WNS 最好的——布局布线有随机性，同一策略多跑几次结果也会浮动。

Quartus 对应：开启 Physical Synthesis Optimization（Perform physical synthesis for fitting / register retiming）、用 Fast Fit 关、Fitter 努力度设为 Extra/Maximum，以及多 seed 编译（SEED 不同取最好）。

四、网级与物理优化：降 Net Delay ​

4.1 高扇出复制（MAX_FANOUT） ​

一个信号（复位、使能、全局状态机状态）驱动几百上千个负载时，布线器被迫把它拖成一张大网、延迟和 skew 都差。让工具复制多份、每份只带一部分负载：

verilog
// RTL 属性：把这个信号扇出限制在 200，超出工具自动复制
(* MAX_FANOUT = 200 *) reg enable;
tcl
# 或在 XDC 里对某网络设
set_property MAX_FANOUT 200 [get_nets -hierarchical *enable*]

典型受益对象：复位、时钟使能、状态机输出、广播 valid。复制后逻辑功能不变（每份负载看的是同一个值），只是物理上多了几个驱动源，布线大网拆小。

4.2 物理位置约束 Pblock ​

关键路径的两个寄存器被布到芯片对角，Net Delay 自然大。用 Pblock 把强相关的模块「圈」在一块物理区域，强制就近：

tcl
# 画一个矩形区域，把关键模块放进去
create_pblock pblock_fast
add_cells_to_pblock [get_pblocks pblock_fast] [get_cells u_dsp_chain/*]
resize_pblock [get_pblocks pblock_fast] -add CLOCKREGION_X0Y0:CLOCKREGION_X1Y1

五、RTL 级：打拍、流水线与 retiming ​

当违例大（WNS −0.5 以下）、TNS 很高，或换策略稳定不过，说明组合逻辑深度超过了一个周期能容纳的量，必须在 RTL 切短。

5.1 手动流水线打拍 ​

在长组合逻辑中间插入一级寄存器，把「N 级 LUT 一周期走完」切成「两段、每段半周期」。典型对象：

  • 宽加法/比较/乘法后的长进位链（乘法尽量让工具推断 DSP48，别用 LUT 堆）；
  • 一个 clock 沿里做「读 BRAM → 组合运算 → 再判断 → 再选」的串行长链；
  • 大 case/多层 if-else 的优先级 MUX。

代价：多一级延迟（latency +1）。数据通路打拍要同步给所有并行信号加相同拍数（对齐），valid/ready 反压逻辑要相应加拍或用 Skid Buffer（见 valid/ready 握手）。

5.2 retiming：让工具自动搬寄存器 ​

retiming 让综合/实现工具自动在组合逻辑间前后移动寄存器，在不改变周期级输入输出行为的前提下，把寄存器从「两级之间逻辑过满」处挪到「逻辑过空」处，平衡每级延迟：

tcl
# 综合阶段开 retiming
set_property STEPS.SYNTH_DESIGN.ARGS.RETIMING true [get_runs synth_1]
# 或实现用 Performance_Retiming / Performance_Explore 策略
  • 优点：零 RTL 改动、自动平衡，对「逻辑级数分布不均」的路径效果好。
  • 限制：寄存器不能跨模块/黑盒（IP）边界搬、不能越过有特殊属性的寄存器、也不会凭空增加总吞吐（延迟周期数不变，只是重新分布）。
  • 取舍：先开 retiming 让工具免费试；真正吞吐受限、需要增加流水级的大模块，仍要手动打拍。实践是「retiming 兜底 + 关键路径手动打拍」。

5.3 让资源走「快车道」 ​

  • 乘法/乘加写清楚位宽，让工具推断 DSP48E1/E2（而非用 LUT 搭乘法器），DSP 内置寄存器还能顺手流水；
  • 大存储用 BRAM/URAM（输出自带寄存器、打拍几乎免费），别用分布式 RAM 拼大数组；
  • 移位寄存器用 SRL（srl_style）或 BRAM，别用一长串 FF。 这些既降 Logic Delay 又省资源，是「写法决定能否收敛」的典型。

六、拥塞与利用率：收敛的天花板 ​

如果 Net Delay 特别大、布局布线时间暴涨、换什么策略都差一点点，大概率撞上布线拥塞（congestion）。FPGA 布线资源预制有限，利用率超过 ~70~80% 后，布线器很难把相关逻辑放近，被迫绕长线，Net Delay 失控——这是工具再努力也突破不了的天花板。

判断与破解：

  1. 看利用率报告（Report Utilization）：LUT/FF/BRAM/DSP 各多少。某一项 >80% 尤其危险。
  2. 看 Congestion 报告（Vivado report_route_status / Device 视图里的拥塞热区）：大片红色即拥塞。
  3. 破解手段：
    • 砍冗余：没用到的位宽/状态/调试逻辑删掉；
    • 资源复用：大 RAM 归并到 BRAM、乘法归并到 DSP、重复逻辑 generate 复用；
    • 降规模：降数据位宽、降并行度、多时钟分时复用；
    • 换更大器件 / 留 20~30% 布线余量给工具。

七、hold 违例：多数工具自动修，别降频 ​

和 setup 不同，FPGA 上 hold 违例大多不用手动修：

  • 全局时钟网（BUFG）skew 很小，hold 本就比 ASIC 少；
  • 布线器能在数据路径上插入可编程延迟（LUT 输入延迟、布线延迟）把过快的短路径拖慢，自动满足 hold。

所以实现后 THS 通常为 0。若 hold 仍红，按序排查：① 是不是跨时钟域漏约束造成的假 hold（回到第 0 步）；② 有没有非全局时钟（逻辑门控、普通布线走时钟）破坏低 skew；③ 相邻寄存器物理上太近、路径短到无法再插延迟——极端情况用位置约束把两点拉开。记住 hold 与频率无关，降频对 hold 毫无帮助。

八、一个真实排查顺序：WNS 从 −0.8 到 +0.3 ​

1. check_timing + report_clock_interaction
     → 发现 125MHz 恢复时钟与 100MHz 系统时钟漏 set_clock_groups
     → 补上，跨域假违例消失，WNS -0.8 → -0.45
2. report_timing 看最坏路径：Net Delay 占 60%、扇出 2300 的全局 valid
     → 加 (* MAX_FANOUT=250 *)，WNS -0.45 → -0.28
3. 实现策略换 Performance_NetDelay_high，并行 3 个 run
     → 最好一个 WNS -0.12
4. 剩余违例路径 Logic Delay 大：一条「BRAM读出→乘→比较→选」单周期长链
     → 在乘法输出手动打一拍，DSP 输出寄存器也用上
     → WNS +0.18，TNS 0
5. setup 全绿后确认 hold：THS 0（工具自动插延迟）
     → 收敛完成，留约 0.2ns 余量上板稳定

九、收敛的经济学：什么时候该停止优化 ​

时序收敛不是一个纯技术问题，也是资源分配问题；学会判断「什么时候 WNS 已经够好、应该收手」和知道怎么修违例同样重要。先建立量级概念：内部同步设计在目标周期留有 10% 左右余量（比如目标 10ns、WNS 稳定在 +1ns 上下）通常足以覆盖工具版本波动、后期小改动和温度电压变化；追求 WNS=+3ns 可能要付出多打两级流水线、面积增加、延迟改变的代价，而这些代价对功能和其他路径是真实的伤害。停止优化的信号：违例路径集中在一两个确实复杂的模块且已用合理手段处理、多轮构建结果稳定（不是这版 +0.4、下版 −0.3 的随机抖动）、资源利用率在健康区（LUT 低于 70%、拥塞报告无热点）、WHS 为正、降档风险评估通过。不该停的信号：WNS 靠极端策略（高成本 place_design、物理优化开满）勉强为正、换个种子就翻负、利用率贴线——这种「绿色」是脆弱的，任何小改动都会让它崩盘，应该回头降架构级风险（降目标频率、改微架构）而不是继续榨工具。收益递减曲线：第一遍诊断和流水线修改通常解决 80% 的违例；中间 15% 靠布局约束和拥塞治理，耗时数倍；最后几个 ps 可能耗掉和前面全部一样的时间。成熟工程师把时间投在「让系统对随机种子不敏感」（降利用率、消除热点）而非「让某一次构建变绿」。频率目标本身要可谈判：当收敛成本显示目标不现实时，拿数据（最差路径清单、需要插多少级、面积代价）去和系统团队谈降频，而不是一个人默默和工具搏斗到深夜；很多项目的频率指标是拍脑袋定的，时序报告就是最有力的谈判材料。最后记住：收敛的交付物不是「一次绿灯截图」，而是「在版本演进中可持续保持正裕量的设计状态」。

十、跨时钟域路径的时序收敛：规则不同的特殊地带 ​

CDC 路径出现在时序报告里时，处理哲学与同步路径完全不同——目标不是让它「跑得快」，而是让它「被正确地豁免、且电路本身可靠」。在 07/08 两篇 CDC 专题之外，这里从收敛视角讲几个与工具搏斗的要点。先确认它真的异步：最常见的错误之一是对同源分频时钟误用 clock_groups，把本来可以也应该收敛的路径豁免了。收敛流程的第一步是拿到 report_clock_interaction，逐对时钟标注同源关系（由 MMCM 配置自动推导，人工复核）；只有真正异步（无固定相位/频率关系，如两个独立晶振、恢复时钟与本地时钟）才进入异步处理流程。异步路径的「收敛」标准：单 bit 路径标异步后，时序报告不再要求 setup 满足，但良好实践仍给同步器路径加 ASYNC_REG + 短 max_delay，防止第一级采样窗过大；检查项变成「所有异步路径都落在已知同步器/异步 FIFO 上」，没有一条裸奔的多 bit 路径。复位相关路径：异步复位断言不需要时序收敛，但复位释放必须同步——跨域复位路径的豁免和同步器要成对审查，这是 09 篇的主题。收敛报告的呈现：签收时时序报告应清楚分区——同步路径组（全部正裕量）、已识别异步组（列出同步机制证据）、故意例外（false path/multicycle 及依据）；评审者要能在十分钟内确认「没有红色，且没有不该绿的地方绿了」。偶发问题的归因：系统在温度变化或批次间偶发失败、时序报告却全绿时，CDC 永远是头号嫌疑——它本来就是概率性故障，STA 全绿不代表异步电路正确，这是 CDC lint 工具和长时间压力测试存在的理由。把「时序收敛」和「CDC 正确性」当成两份独立的签收清单，是避免虚假安全感的关键。

十一、签核前的时序回归：让绿灯在迭代中保持绿色 ​

项目后期 RTL 每周小改，时序签收不是一次性事件而是持续状态；没有回归机制，团队会反复经历「上版还绿、这版突然红了」的惊吓。基线管理：选定一个已签收版本作为时序基线，保存其完整报告：每对时钟的 WNS/WHS、最差十条路径、各路径组裕量分布、利用率、拥塞等级、工具版本和策略种子。新版本构建后自动与基线 diff——重点不是只看全局 WNS，而是看哪些路径的裕量显著移动（变差 0.5ns 以上的路径即使仍为正也要关注，它们是下一版的候选违规者）、有没有新冒出来的路径组、利用率变化趋势。变更影响预判：RTL 改动评审时，改动者应说明是否触及已知关键模块、是否增加逻辑层级、是否改时钟/复位；CI 可做快速综合预估（不跑完整 P&R，先看综合后逻辑延迟趋势），把明显会炸的改动挡在完整过夜构建之前。构建矩阵的最小化：全量多策略多种子构建成本高，日常回归跑一个固定的「签收配置」（同一工具版本、同一策略、固定种子），保证结果可比；在里程碑和最终签收时才跑多种子/多策略确认健壮性。配置漂移（有人在 IDE 里偷偷改了策略又没提交）是基线对比失真的常见原因，因此策略、约束、器件型号、工具版本全部纳入版本控制，构建从干净检出出发。温度与电压角：工业级应用要在工具支持的慢角模型下签收，并知道 FPGA 的时序分析基于器件实际速度等级（签收时应按最慢的预期等级约束）。签核包归档：每次对外发布（给软件团队的比特流、给客户的版本）附完整签核包——报告、约束、工具版本、构建号、未关闭项清单（带豁免签字）。时序回归的价值在于把收敛从「英雄式冲刺」变成「可预期的维护」：团队睡得着觉，因为任何一次退步都在入库当天被自动发现，而不是在演示前一晚。

十二、流水线改造的方法论：在哪里插拍、插完怎么验证 ​

打拍流水线化是 RTL 级收敛里收益最大、也最容易改错的手段，值得把决策流程讲透。第一步，在路径图上找可切分点：一条长组合路径通常由几段天然功能块组成（译码、选择、运算、移位、比较），在功能块之间而不是函数中间插级，新增寄存器才有明确语义。跨模块边界的路径优先考虑在源头模块出口或目的模块入口加级，避免改动扩散。第二步，分类处理路径语义：纯数据流（滤波器、运算链）加级几乎无副作用，只增加延迟，把延迟值参数化、在验证模型里同步；带反馈的路径（累加、线性反馈、状态机自身）不能简单插级——插入的拍数改变回路行为，必须和算法/微架构负责人共同确认，必要时调整控制时序；带握手的通路（valid/ready）加级要成对处理 valid、数据和 ready 反压，成熟做法是用标准 skid buffer 模板而不是手工各改各的。第三步，照顾下游期望：某些协议对延迟敏感（固定拍数的接口），插级要整体平移所有相关路径保持相对时序；内存映射总线的访问延迟改变要更新软件/文档中的等待周期。第四步，验证不是重跑全部仿真就完事：定向检查加级后协议的反压行为（满时停、空时空转）、延迟计数器参数、乱序/保序属性；插级最常见的 bug 不是数据算错，而是 valid 提前/滞后导致丢拍或重复。与时序工具配合：加级后重新实现，观察违例路径是否如预期消失，且新级没有制造新的长路径（寄存器放得太靠近一端，只是把压力转移）。保留退路：流水线级数用参数控制，便于在频率目标变化或换到更快器件时减级，减级同样要过完整验证。把插级当作一次正式的微架构变更来评审（有方案、有影响面、有验证计划），而不是收敛会议上「这里塞两个寄存器试试」的临时动作，是团队成熟度的标志。

十三、hold 违例、负裕量与多角分析的深入处理 ​

第七节说 hold 多由工具自动修，这里展开几个自动修不了、必须人工判断的场景。收敛顺序的铁律是先 setup 后 hold：修复 setup（插级、降频、优化布局）会改变布线，可能让原本过的 hold 翻负；因此在 setup 还在剧烈波动时死磕 hold 是浪费。到 setup 稳定后再开 hold 修复并复查。真正顽固的 hold 问题往往是结构性的：一是时钟偏斜超过数据延迟——接收端时钟比发送端早到太多，工具加缓冲也补不平，通常源于不该走通用布线的时钟被数据化（手工造的门控、时钟经组合逻辑），根治要改时钟结构；二是异步/跨域路径被错误地当成同步路径检查，表现为大堆无法解释的 hold 红，解决方法是修正约束（clock_groups/同步器 max_delay），不是加延迟；三是复位、低使能信号等特殊网络被工具优化策略忽略，需要显式处理。负裕量报告的解读：WNS 为负对应 setup（采样时数据没到，典型表现是高频错、降频后好转），WHS 为负对应 hold（数据太快穿透，典型表现是「甚至很低频还错」，因为加周期不解决 hold——这是区分两类问题的现场判据）。多角多模：FPGA 虽无 ASIC 那样多工艺角，但工具有慢角（setup 签核）和快角（hold 签核），工业温度范围大的设计要在两个角都签收；慢角过不代表快角 hold 安全。FPGA 里少见但存在的 OCV：高级器件支持片上变化分析，对极高速设计应开启，别用单角单模的乐观结果签收。当工具放弃修复：报告中标记 unroutable/unsupported 的违例，先看是不是约束自相矛盾、资源被锁死（Pblock 把模块钉得太小）、IO 位置强迫超长走线——这些情况下优化器无路可走，松绑约束比加缓冲有效。最终签收纪律：setup 与 hold 在签核角同时为正、最差路径有记录、所有例外有依据、降频结论与系统团队书面确认。

十四、一个完整收敛案例的复盘：从负 2.4 纳秒到签收 ​

把方法论落到一个具体案例上复盘，比抽象原则更能建立手感。某数据采集板升级后增加了一路 4K 视频处理，综合实现后全局最差时序 WNS 为负 2.4 纳秒，路径集中在新模块到 DDR 控制之间；hold 全绿，资源利用率约 62%，看似不拥塞。分诊：报告显示最差路径逻辑延迟与布线延迟约四六开，路径终点是 DDR 侧寄存器，跨了两个时钟使能域，中间有一大段地址译码加比较的组合链。第一层尝试（零成本）：换实现策略为性能探索、提高物理优化等级、跑三个种子——最好结果负 1.6 纳秒，且种子间波动 0.4 纳秒，说明结构性问题仍在，继续调策略是浪费。第二层（物理）：检查发现新模块被布到远离 DDR IO 的另一侧，加了适度的 Pblock 引导靠近，不加锁死，布线延迟下降约 0.5 纳秒，WNS 负 1.1。第三层（RTL）：联合设计师走查路径，地址译码和突发长度比较可以提前一拍在源模块完成、寄存后再跨模块，等价于在长链中段插一级；同时确认该接口协议本来就允许这一级延迟（参数化延迟并更新说明）。重实现后 WNS 转正 0.2，但有两条路径仍在负 0.1 边缘徘徊。收尾：对边缘路径做小幅逻辑重组（把一个宽多路选择树重排为平衡树），最终最差 WNS 正 0.6、WHS 正 0.2，种子间波动收窄到 0.1 以内，利用率未明显上升，频率目标不变即签收。复盘要点：顺序严格按「先诊断后动手、先零成本后 RTL」执行，没有一上来降频；每步只改一类因素并记录效果，负 2.4 到正 0.6 的每一分贡献都可解释；Pblock 是引导而非钉死；插级经过协议确认；签收时关注裕量稳定性而非单次绿色。这个案例没有任何奇技淫巧，它的教育意义正在于此——绝大多数收敛问题死于纪律，而不是死于天赋。

十五、结语：收敛是一场与物理现实的谈判 ​

时序收敛的所有技巧最终都在同一件事上汇合：承认物理延迟不可商量，然后决定在哪个层面付出代价——让工具多算一会、让布局更讲道理、让流水线多一级、让频率目标更诚实。最差的策略是否认这场谈判的存在：不看报告只看红绿、用极端策略硬压、靠降频掩盖结构问题、把偶然一次绿色当结论。最好的策略是带着数据逐层推进、每一步的收益和代价可解释、让最终的正裕量对种子和版本变更都保持鲁棒。还要记住收敛不是终点而是状态：签收之后 RTL 仍会变、工具会升级、器件批次有差异，因此真正交付的是一套基线、回归和签收纪律，而不是一张截图。当团队里的每个设计师都能说出自己模块最差路径在哪、为什么、还剩多少裕量，收敛会议就不再是通宵仪式，而变成十几分钟的数据确认——这是时序工程成熟度最直观的信号。把本文的排查顺序打印贴在工位上，下一次红色报告出现时按层走一遍，你会发现绝大多数夜晚其实不需要存在。时序问题从不针对个人，它只惩罚跳过诊断直接动手的人。

常见坑对照 ​

坑现象正确做法
约束没清就猛改 RTL越改越乱、收效甚微先 check_timing 清零、异步域/IO 约束补齐
不看 Logic/Net 比例Net 问题却去打拍，没用Logic 大打拍、Net 大降扇出/就近布局
一上来就降频掩盖问题、浪费性能降频是最后手段；先策略/复制/打拍
高扇出全局使能不处理Net Delay 巨大、时好时坏MAX_FANOUT 复制，复位/使能重点查
利用率 >85% 硬收敛换策略也差一点点降利用率/换器件，留 20~30% 余量
hold 违例去降频毫无改善hold 与频率无关；查约束/非全局时钟
乘法用 LUT 堆又慢又占资源写清位宽推断 DSP48，大存储用 BRAM

相关与延伸 ​

前置：静态时序分析（看 WNS/Logic/Net）、约束实战（先保证约束完整）。 工程规范：工程实践——CDC/复位/功耗、常用 IP 核（DSP/BRAM/FIFO）。 通用原理（ASIC 视角）：时序收敛基本手法——打拍、流水线与 retiming 的芯片侧讲法；真实收敛案例见后续专家篇 [时序收敛实战案例]（规划 #47）。

一句话总结 ​

FPGA 时序收敛按成本从低到高分五层加码，且第 0 步永远是先确认约束完整（check_timing 清零、异步域 clock_groups、IO delay 补齐，假违例不修白修）：然后用 report_timing 分流——Logic Delay 大＝逻辑深，先开 retiming/换 Performance_Explore 等实现策略并行多 run 捡便宜，违例大再回 RTL 手动打拍/流水线、让乘法进 DSP48、存储进 BRAM；Net Delay 大＝布线绕，对高扇出复位/使能加 MAX_FANOUT 复制、对紧耦合模块用 Pblock 就近布局；换策略、复制、打拍都救不动且布线时间暴涨，是撞上拥塞天花板（利用率 >70~80%），要降位宽/复用资源/换更大器件留 20~30% 余量；hold 多数由布线器自动插延迟修好、且与频率无关，降频无用——核心心法：先诊断后下手、零成本策略先行、RTL 打拍兜底、利用率是天花板。
