数字IC入门先学RTL还是UVM：先设计后验证的学习顺序
这是芯片设计入门阶段被问得最多的问题之一：手上一头是 RTL 设计（用 Verilog 写寄存器传输级电路），一头是 UVM 验证（Universal Verification Methodology，通用验证方法学），招聘市场上验证岗位缺口又明显更大，那入门第一脚该踩哪边？本篇给出明确结论和理由，并给出一条从零到能干活的顺序。如果你连设计与验证的分工还不清楚，建议先读验证与测试的区别再回来。
本文要回答的问题
- 入门数字 IC，先学 RTL 还是先学 UVM？
- 为什么说不懂设计的人写不出好验证？
- UVM 明明岗位多、起薪高，为什么不能当入门起点？
- 从 0 到能干活，具体的学习顺序长什么样？
- 这条路上最常见的几个误区是什么？
一、简短结论
先 RTL，后验证，UVM 放在最后。
推荐的顺序是：数字电路基础 → Verilog/SystemVerilog 语法 → 用 RTL 亲手写出能仿真、能综合的小模块 → 再学 testbench 和功能验证 → 最后才碰 UVM 框架。UVM 是验证工程师的「工程脚手架」，不是这门手艺的地基；把脚手架当地基学，盖出来的楼第一层就是空的。
二、两条路到底在学什么
先把两条路的学习内容摆在一起看，后面才谈得上排序：
这张对比卡要抓住一点：两条路有一块明显的交集——数电基础、语言语法、仿真调试。这意味着无论你最终做设计还是做验证，地基是同一套。差异在交集之上：设计往「电路怎么实现」走，验证往「怎么证明电路对」走。问题就变成了：这两段上层建筑，哪个必须先有？
三、先 RTL 的理由
理由 1：验证的对象是设计，不懂设计就不知道要验什么
验证工程师的产出是「证明 DUT（Design Under Test，被测设计）行为正确」。要列出一份验证计划，你得知道：这个 FIFO 在满和空的边界会发生什么？这个状态机在非法输入下应该怎么恢复？这个 AXI 通道的握手协议允许哪些时序组合？这些问题的答案全在设计语义里。一个连 RTL 都读不懂的人，面对 spec 只能翻译出字面场景，写出的激励永远打在表面。
理由 2：调试失败的测试，本质是读设计
验证日常的一大半不是写代码，而是「测试挂了，定位是设计 bug 还是 testbench bug」。定位过程就是对着波形逐拍推演 RTL 的行为。没有电路思维的人在这一步会直接卡死——他不知道该怀疑谁。先写过 RTL、踩过阻塞赋值和锁存器推论的坑，再回头看波形，才有「这一拍寄存器应该更新」的直觉。关于波形为什么是排错的第一现场，波形不只是文档讲得很透。
理由 3：UVM 是框架，框架理解需要前置语义
UVM 的 factory 覆盖、phase 机制、virtual sequence，全是建立在「你要驱动一个有时序语义的硬件接口」之上的工程抽象。不理解 valid-ready 握手，virtual sequence 就是一堆背下来的模板代码；不理解时钟与复位，phase 的 objection 机制就只剩玄学。先学 UVM 的人最常见的状态是：教程里的 env 能跑，换个 DUT 就不知道从何下手——因为缺的不是框架知识，是框架底下那层硬件语义。
理由 4：岗位多不等于该先学
验证岗位缺口大，是因为合格的验证工程师供给少，而不是因为验证可以跳过设计基础。恰恰相反，招聘方筛验证简历时最警惕的就是「只会 UVM 套路、读不懂 RTL」的候选人。先 RTL 后验证的人，转验证时只缺方法学和框架；反过来先 UVM 的人，缺的是整个硬件世界观，补课成本高得多。
四、一个具体例子
假设你要验一个同步 FIFO。学过 RTL 的人脑子里立刻有一份「攻击清单」：
- 写满最后一格时
full拉高，almost_full阈值对不对； - 读写同时发生且 FIFO 为空时，读指针该不该动；
- 复位撤销后的头几拍，两个指针是否同步归零；
- 深度非 2 的幂时，指针回绕的比较逻辑有没有边界错位。
每一条都对应一个明确的电路结构。而没写过 RTL 的人，往往只会从 spec 抄下「写入再读出，数据应一致」这种场景——这种激励跑一万遍也戳不到指针回绕的边界 bug。验证的杀伤力来自对实现细节的想象，这种想象只能从写设计的经验里长出来。
五、从零到能干活的学习顺序
把上面的理由落成一条可执行的路线。这张图按「先打地基、再上楼」的顺序分层，箭头表示前置依赖——每一层都建立在其下方一层之上，跳过任何一层都会在后面补课：
读这张图抓一条主线：从「电路是什么」到「怎么证明电路对」是一条单行道，顺序不可逆。具体落地上，各层对应的站内材料可以这样接：数电与语法层从 Verilog 语法速览 和时序逻辑入门切入；设计实践层从从仿真开始建立「写代码就配仿真」的习惯；验证进阶层先读 SystemVerilog 测试平台基础，最后再进 UVM 组件与 phase 机制。每一层都以「能跑通一个小实验」为毕业标准，而不是以「看完教程」为标准。

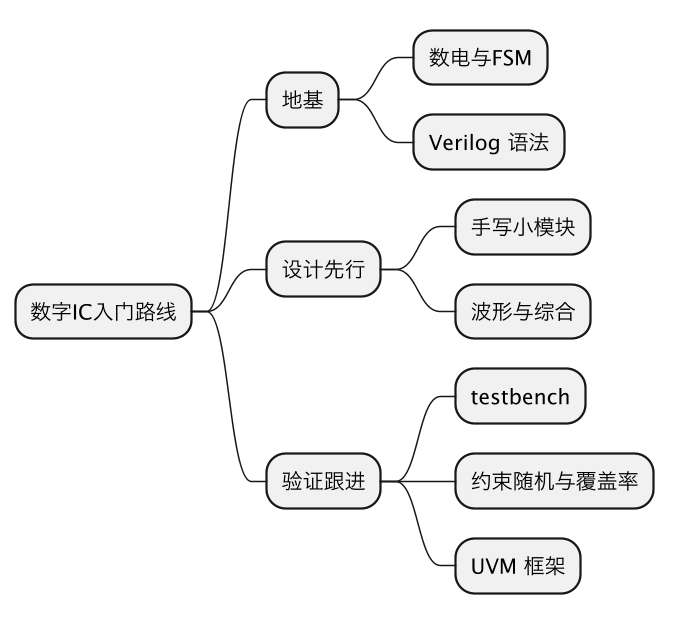

如果把整条路线收成一张脑图，主干只有三个词，其余都是枝叶：
脑图的价值在于帮你记住层级关系：地基和设计先行是验证跟进的前置条件，三层不是并列选项而是先后阶段。迷茫「下一步学什么」时，回到这张图确认自己站在哪一层。
六、常见误区
误区一：「验证工资高岗位多，直接学 UVM 更快就业。」 快的是背模板，慢的是补世界观。面试里一个「这个接口你怎么验」就能分辨出有没有设计功底，速成路线在这一关集中阵亡。
误区二：「RTL 学到能看懂就行，不用亲手写。」 看懂和写过是两种能力。只有亲手被综合器警告过 latch、被仿真里的竞争冒险坑过，才会在写验证时对「电路可能怎么错」有想象力。读代码不产生这种直觉。
误区三：「先学 UVM，RTL 以后用到再补。」 顺序反过来成本更高：UVM 的每个概念都悬在你没有的地基上，学的时候事倍功半；而先 RTL 再学 UVM，框架里的每个机制都能映射回你已知的硬件问题，是事半功倍。
误区四：「两条路都要学到精通再动手。」 不需要。RTL 学到「能独立写出可综合的小模块并调通仿真」就够了，大约几百行代码的量级，然后立刻转验证——在验证实践中回头补设计细节，比闭门深造设计效率高得多。
这一篇在知识体系里的位置
本篇回答的是入门路线图问题，属于芯片设计知识板块入门导航的一部分。顺着推荐的顺序，下一步是数字芯片岗位地图看清设计与验证各自长成什么职业，再按从仿真开始动手写第一个模块；进入验证阶段后，UVM 组件与 phase 机制是框架学习的正式起点。
一句话总结
数字IC入门先学RTL还是UVM？答案明确：先 RTL 后验证，UVM 殿后——因为验证的对象是设计、调试的本质是读设计、UVM 框架的全部语义都悬在硬件理解之上；按「数电与语法 → 手写小模块跑通仿真综合 → testbench 与约束随机 → UVM」的顺序走，比任何速成路线都快。
