FPGA 原型验证专题 23：Gate→RTL 数据回映——查表、层次聚合、波形/SAIF 生成与重命名恢复

更新时间：2026-09-12。本文是「ASIC FPGA 原型验证系统」专题 06~25 深体系列分册，对应阶段 6（后处理映射）。映射表见 17 info_table 映射表 GateID↔RTLID/回溯/版本，原始数据来自 22 Gate 域信号采集 ILA/trace/带宽深度权衡，输出供 25 真实激励驱动 ASIC 签核 SAIF 反标/边界。

这一篇在链路里的位置

阶段 6 把"硬件能产生、但人/ASIC 工具读不懂"的 Gate 域数据，变成"对齐到原始 ASIC RTL 层次"的数据。它由原型团队主导流程、Compiler 团队保障映射表与归并语义。没有这一步，阶段 5 跑得再久也无法反哺 ASIC 分析。

本文要回答的问题

• 回映管线如何串：原始 Gate 数据 + info_table → 逐条查表 → 还原层次 → 聚合输出？
• 多对多映射怎么处理：一个 RTL 信号对应多根 gate net、向量打包、常量/消失信号？
• 活动统计如何归属：翻转次数、T0/T1、glitch 在 FPGA 数据里如何对待（能否用于功耗）？
• 如何生成 SAIF/层次化波形？总线/数组/generate 下标如何重建？被重命名/优化掉的信号怎么办？
• 多片数据如何按统一时钟周期对齐合并？跨片 TDM 延迟如何还原到事务时间？
• 回映的完整性度量：可还原信号占比、观测缺口如何报告？
• 版本门禁：如何在回映前强制校验数据/表/比特流同源，错版如何快速失败？

一、管线总览：输入、处理、输出

[采集原始数据 ×N片]  ──┐
(build_id 头, GateID键) │
[info_table 同 build_id]┼─→ ①版本门禁 → ②查表 join → ③多对多归并
[TDM 时槽表]           │                              │
[时钟/频率计划]        ──┘            ┌─────────────────┴────────────────┐
                                      ↓                                  ↓
                            ④名字/层次/向量重建            ⑤时间重建(周期/跨片/TDM)
                                      └─────────────────┬────────────────┘
                                                        ↓
                          ⑥输出 RTL 层次波形(VCD/FSDB 类) + SAIF + 覆盖率/计数
                                                        ↓
                          ⑦完整性与缺口报告（可还原覆盖率、eliminated 清单）

输入是 22 Gate 域信号采集 ILA/trace/带宽深度权衡产物（波形流或活动计数，只含 GateID/槽位+时间）加 17 info_table 映射表 GateID↔RTLID/回溯/版本；输出是对齐到原始 ASIC RTL 层次、ASIC 工具链可直接读取的波形与活动文件。主导方是原型团队，归并语义和特殊单元折算由 Compiler 团队在 info_table 里预先定义。

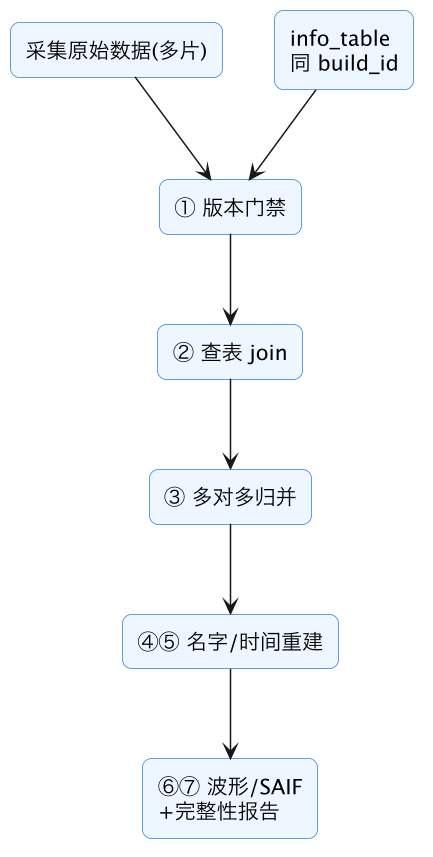

把这条管线画成数据流图，可以看到版本门禁是整个管线的咽喉——两路输入（采集数据、info_table）都必须先过门禁，任何一步失败都不会有下游产物：

图中两个值得注意的结构点：一是门禁汇合了两路输入，说明「数据对不上表」和「表对不上版本」在工程上是同一类故障，处理方式也相同——直接 fail；二是归并之后才分叉出名字/时间重建，意味着多对多语义的裁决必须先于任何面向人的呈现，否则重建出的波形会把错误归属带进 RTL 层次。

二、第一步永远是版本门禁

打开任何采集文件先做三件事，任一不过直接 fail、不产出任何结果文件（宁可没有数据，不要错误数据）：

1. 采集头 build_id == info_table 构建头 build_id == manifest（20 比特流烧录与四方版本一致 manifest/门禁）；
2. info_table 中网表哈希、GateID 表哈希与 manifest 一致；
3. 采集配置的 probe 槽位表版本与 info_table 的 probe 三元组（17 info_table 映射表 GateID↔RTLID/回溯/版本）一致。

三道门禁各自的校验对象、典型失配原因与失败后果可以归纳如下表，排查版本问题时按表逐项对照最快：

门禁项	校验对象	典型失配原因	不拦截的后果
build_id 三方一致	采集头 / info_table / manifest	用了上一轮构建的映射表跑新数据	整份回映数据张冠李戴
网表与 GateID 表哈希	info_table 与 manifest	Compiler 重跑过但表未重新交付	GateID 查错行，信号归属全乱
probe 槽位表版本	采集配置与 info_table 三元组	换过插桩配置而采集脚本未更新	槽位错位，波形通道互相串

表中最隐蔽的是第三项：前两项失配通常大面积报错、容易发现，槽位表失配可能只影响部分通道，产出的波形「看起来合理」却是错的，这正是门禁必须前置到任何处理之前的原因。

三、查表与多对多归并

按 rel 类型（17 info_table 映射表 GateID↔RTLID/回溯/版本）逐类处理：

• direct 1:1：值/翻转直接搬运；
• replicate 1:N（一根 RTL 信号被复制成多根 gate net）：波形取副本间一致性校验后取任一副本（理论同值，不一致说明采集或时序有问题，要报 warning）；翻转计数按去重计——同一逻辑跳变在多副本上各产生一次，只计 1；
• merge N:1（多 RTL 信号共享一根网）：波形归属主源，非主源标记「共享观测」；活动计数不重复分摊给多个源做总和（会虚高），需要精细功耗时按来源占比模型加权，并在数据上标注「估算」；
• bus_expand：按位选择把 [i] 位拼成 RTL 向量，逐周期重建整向量值（状态机枚举值由此恢复，24 活动覆盖率与性能调试闭环 热点/瓶颈/回放需要）；
• repack/blackbox_port：BRAM 替身的端口活动按规则库位映射台账（11 ASIC→FPGA 等价单元替换 SRAM/时钟/IO/PHY）拆回原 SRAM 端口；位宽拼接/加宽（ECC）的多余位活动丢弃或单列，不计入原实例；
• constant：恒值信号直接填常量，不占采集带宽；
• eliminated：输出中该信号标记 UNOBSERVABLE 而非填 0——填 0 会被下游当成「零翻转真数据」。

把七类关系的归并语义横向对比，可以看出每类处理的核心分歧点只有两个：波形值从哪来、翻转计数怎么算——这两个维度决定下游功耗与覆盖率结论的可信度：

rel 类型	映射基数	波形处理	翻转计数口径	必须标注
direct	1:1	直接搬运	直接搬运	无
replicate	1:N	副本一致性校验后取任一	去重，只计 1 次	副本不一致告警
merge	N:1	归属主源	不重复分摊，精细功耗按占比加权	「估算」标记
bus_expand	位选拼向量	逐周期重建整向量	按重建向量统计	枚举值恢复
repack/blackbox_port	端口规则映射	按台账拆回原端口	多余位（ECC 等）单列	折算规则 ID
constant	0:1	填常量	零翻转	常量值
eliminated	消失	UNOBSERVABLE	无数据	进缺口清单

表中 eliminated 一行是整条管线的「诚实底线」：宁可让下游看到一个空洞，也不能塞一个假零进去——前者触发补采或估算流程，后者静默污染功耗结论。

四、名字、层次与特殊单元重建

• 全限定名按 info_table 的层次锚点链重建（16 GateID 与逻辑网表模型 cell/net/ID 分配），generate 下标还原为 inst[3].q 形态（17 info_table 映射表 GateID↔RTLID/回溯/版本）；
• retiming 移动过的寄存器按 moved 链挂回原始 RTL 信号，波形里呈现原信号名，但标注「观测点在移动后寄存器，延迟 1 拍」这类偏差；
• 替换单元的活动折算：SRAM→BRAM 后内部信号不可见，回映只输出端口级波形；SAIF 中存储阵列内部活动按端口模型（使能、读写、翻转位比例）折算，折算模型 ID 和参数随数据输出（25 真实激励驱动 ASIC 签核 SAIF 反标/边界 据此决定可信度等级）；
• TDM 割边信号：wrapper 接收侧时隙流解聚合——按时槽表把 R 个时槽的数据还原成 R 个逻辑信号在连续逻辑周期上的值；静态 TDM 下这些信号的「时间轴」比片内稀疏，活动计数的 TC 也要用时隙有效周期数而不是物理周期数（19 原型频率与时序收敛 TDM 降频/关键路径）。

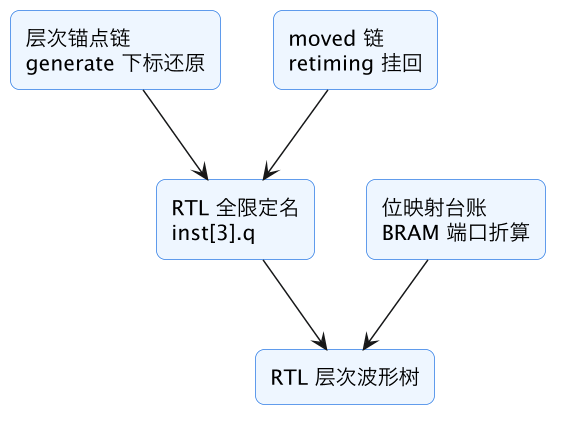

名字与层次重建的三条主线可以画成一张结构图：info_table 提供的层次锚点链、moved 链、位映射台账分别支撑三类恢复，最终都汇入同一棵 RTL 层次树：

这张图也揭示了为什么 info_table 是阶段 3 就必须冻结的交付物：三类锚点少了任何一个，回映时就只能用猜的——而猜测产生的名字在波形工具里和真名长得一模一样，排查成本极高。

五、时间重建：让多片数据落在同一根时间轴

1. 周期网格：所有数据换算到「逻辑周期」而非物理纳秒——以各时钟计划（频率、分频、TDM 比率）为参数；同域数据按周期戳对齐；
2. 多片合并：按同步清零的周期计数器（22 Gate 域信号采集 ILA/trace/带宽深度权衡）归并，触发广播的标定延迟在此补偿；
3. 跨时钟域：不同时钟域各自建周期轴，交叉信号（握手、FIFO 边界）用时间戳区间标注，不强行插值；
4. 锁步 co-model 模式（21 激励注入与软硬协同 co-model/transactor）的停钟区间必须从时间轴中扣减——活动率分母用「DUT 实际运行周期数」，否则经过停等的负载 T0/T1 全错；
5. 触发窗口拼接：同一长负载分段录制时，按屏障快照点拼接，重叠窗口数据做一致性校验。

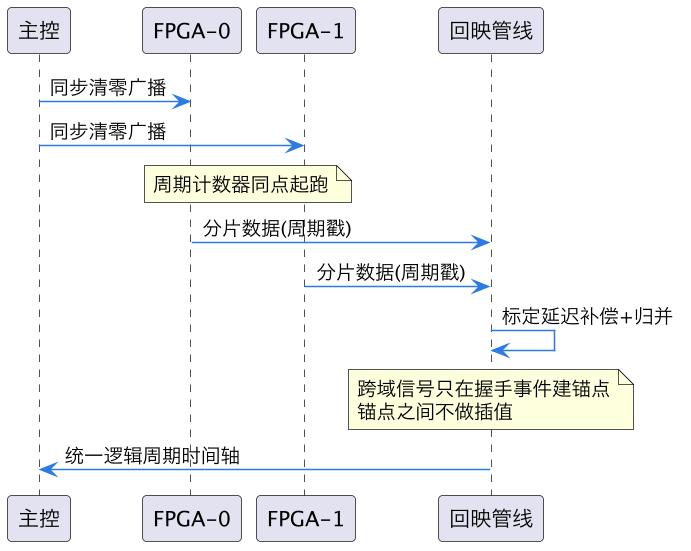

多片数据对齐的完整时序可以用一张交互图说明：同步清零广播是所有片共同的「时间零点」，触发广播的标定延迟在归并时补偿，跨时钟域信号只在握手事件处建立对应：

图中「锚点之间不做插值」是最容易被违反的一条：人眼看波形时天然想把两段曲线连起来，但两个异步域在握手之间没有定义明确的相对时刻，插值出来的「对齐」是假象。

六、输出产物

• RTL 层次波形：VCD/FSDB 类格式，层次树按原始 ASIC RTL 组织，变量名是 RTL 名，值按逻辑周期变化；可直接在 DVE/Verdi 类工具里对着 RTL 源码回放；
• SAIF（开关活动交换格式，背景见 23 SAIF）：每个网/实例的 TC（观测周期数）、T0/T1（0/1 时间占比）、TG（内部翻转计数，视可得性）、IG（忽略标记）；按实例层次聚合，直接喂 ASIC 功耗分析工具；
• 覆盖率/计数辅助文件：枚举状态覆盖、断言命中、自定义性能事件（24 活动覆盖率与性能调试闭环 热点/瓶颈/回放）；
• 每个输出文件头同挂 build_id + 折算参数 + 观测覆盖率。

三类产物的消费方与关键字段各有不同，用一张表对齐它们的定位：

产物	消费方	关键字段	常见误用
RTL 层次波形	人（调试）+ Verdi 类工具	RTL 名、逻辑周期值	拿稀疏采样波形当连续波形读
SAIF	ASIC 功耗分析工具	TC/T0/T1/TG/IG	把估算值当实测值反标
覆盖率/计数文件	验证与性能回归	状态覆盖、事件计数	跨 build 直接比绝对数

这张表同时解释了文件头三件套（build_id、折算参数、观测覆盖率）存在的理由：三种消费方都需要先回答「这份数据是真是假、覆盖到哪」，才能决定怎么用它。

七、完整性与可信度：说清楚什么没有

回映报告必须给出而不是藏起来的信息：

1. 可观测覆盖率：有真实采集数据的 RTL 信号/实例占比；分模块统计（如 core 92%、PLL 黑盒 0%）；
2. eliminated/constant/估算 三类清单：哪些信号被优化消失、哪些恒值、哪些活动是模型折算而非实测；
3. glitch 口径：FPGA 采到的是寄存器/探针采样点值，组合逻辑毛刺在周期级采集中天然被滤掉——SAIF 的 TG 不含 FPGA 布线毛刺，也不能把 FPGA 组合延迟上的毛刺当成 ASIC 毛刺证据；ASIC 功耗工具的 glitch 推断由其库模型另行处理；
4. 采样误差：稀疏采样（1/N 周期）模式给出置信区间参数；亚稳态窗口采到的 X 要保留为 X 而不是强行二值化；
5. TDM 稀疏度：每个割边信号的有效观测周期比例。

这些元数据让 25 真实激励驱动 ASIC 签核 SAIF 反标/边界能给每块数据分级，而不是让下游把「原型活动文件」当作无差别真理。

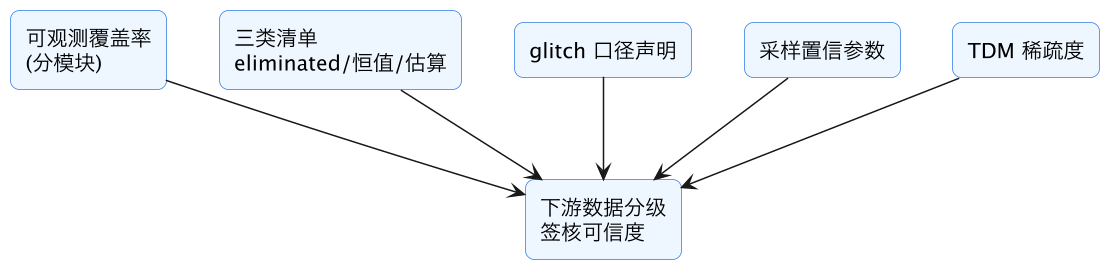

完整性报告内部的五项内容与它们守护的下游结论之间的关系，可以画成一张归属图：

五项信息共同回答一个问题：「这份活动数据的每一个数字，分别有多少把握」。缺任何一项，下游就只能二选一——要么全盘信任（危险），要么全盘弃用（浪费一次昂贵上板）。

八、工程化：海量 trace 的处理方式

十亿门级原型、小时级负载的 trace 体量在 TB 级，处理方式：

• 流式管线：采集文件按片/时间窗口分片，join 用排序合并而非全量装内存；info_table 的 gid→rid 映射做成只读哈希/排序列；
• 活动计数先行：SAIF 聚合是加法语义（计数累加），可边采边在主机侧增量聚合，不必先落完整波形；只有调试窗口才走波形重建；
• 增量回映：同一 build_id 下多轮用例的活动文件可直接相加（TC/T0/T1 累加），回归时按用例维度存储，支持子集重算；
• 回归比对：新旧 build 的同用例活动做结构对齐后 diff（用 RTL ID 而非 GateID 对齐——GateID 跨版本不稳定，16 GateID 与逻辑网表模型 cell/net/ID 分配，RTL ID 在 RTL 未变时稳定，10 RTL ID 体系 分配规则/层次绑定/稳定性），异常跳变（某模块翻转率突然 ×3）自动标红，这是发现「修复引入新行为」的便宜手段；
• 输出校验：重放已知黄金窗口（几个周期的全信号波形与仿真对拍，08 不可综合构造识别与存根替换 模拟IP/时钟门控）做端到端正确性抽检——连这段都对不上，整条采集-回映链就不可信。

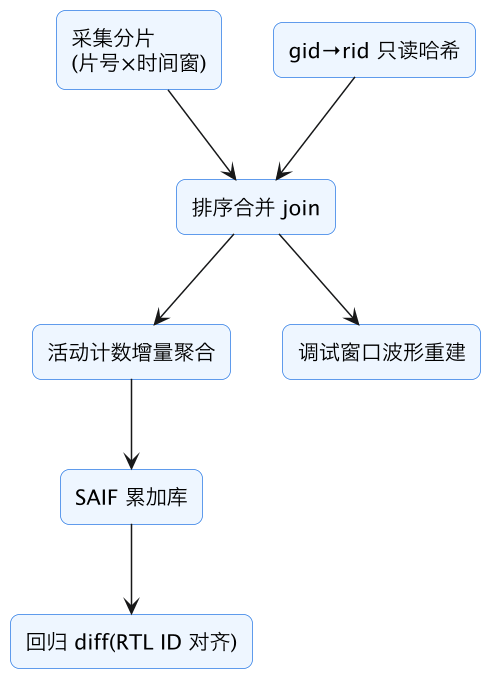

流式管线的数据流向可以归纳成一张结构图：分片数据与只读映射表在 join 层汇合，之后兵分两路——计数走增量聚合直达 SAIF，波形只在调试窗口才重建：

图中「计数先行、波形殿后」的分叉是控制 TB 级成本的关键决策：波形重建的算力与存储消耗比计数聚合高几个数量级，让它只服务调试窗口，主干管线才能保持线性吞吐。

九、回映质量的量化与审计：别让「看起来合理」冒充可信

回映管线跑通、能产出 RTL 波形和 SAIF 之后，真正的风险才开始：一份文件格式正确、数值「看起来合理」的活动数据，仍可能因归并错误、版本错位或覆盖率不足而悄悄带偏下游功耗结论。阶段 6 必须用可量化、可审计的质量门禁，把「我觉得对」替换成「这些指标证明它在多大范围内对」。

第一组指标是可观测覆盖率。 要按 RTL 实例和层次统计：有多少比例的设计信号/端口/寄存器能被某个 GateID 观测到，多少落在 eliminated（被优化消失）、blackbox（替身/库单元）、constant（恒值）或未采集区域。一个模块如果 95% 的内部节点都没有观测来源，那么给它算出的活动率基本来自默认填充而非测量，必须在报告里显著标红。覆盖率还要分「结构性可观测」和「实际有活动数据」两层——前者是这版探针能看到什么，后者是这次运行真的看到了什么（某些信号虽接了槽位但整段没采）。下游签核按模块的真实反标覆盖率决定结论分级，低于门槛的模块只能叫估算。

第二组是一致性与健全性检查（sanity checks）。 在时间轴、值域和结构三个维度自动稽核：时间轴上，多片归并后同一逻辑周期不应出现矛盾的边沿计数，跨域只在握手机时刻建立对应而非插值；值域上，T0+T1+TC 的占空比统计应自洽，单周期翻转计数不应超过物理可能（一位信号每周期最多翻转一次，超出说明时槽折算或去重有误）；结构上，direct/replicate/merge/bus_expand 各类关系的归并结果要满足守恒——replicate 多副本的翻转去重后应计一次，bus_expand 逐位拼回的向量宽度要和 RTL 声明一致，repack 拆回 SRAM 时 ECC/冗余位必须单列不进有效位活动。任何守恒破坏都作为硬错误拦下，而不是写进备注继续流转。

第三组是与已知基准对拍（golden correlation）。 选一小批设计和激励，让仿真与原型在相同输入下各产一份活动数据，在 RTL 层次对关键信号逐周期对拍翻转时刻和 T0/T1。允许的偏差来源要事先讲清：周期采样天然滤掉组合毛刺（这是预期差异，且必须明确原型不能提供 glitch 证据）、观测点位置差异、稀疏采样误差。除单点对拍外，还应做模块级活动率的统计相关性分析（原型与仿真的逐实例翻转率排序是否一致、比值是否在标定范围内），偏差超阈的模块进入人工复核。对拍通过的「黄金窗口」固化为回归，每次改 Compiler 或回映脚本都重跑，防止工具演进引入静默回归。

第四组是过程留痕与可重算性。 每一份输出都应能凭证据袋重算：原始 trace、版本门禁记录、所用 info_table/映射表、归并规则版本、折算参数、默认填充策略、被标记为估算/不可观测的清单。审计者拿到 SAIF 应能回答「这个数是测出来的、传播出来的还是默认填的」。把来源分成测量、结构传播、显式默认三档并逐节点标注（绝不用零冒充测量零），是可信度报告的核心。配合自动化的质量仪表盘（每次构建后出覆盖率、守恒检查、与上版 diff、黄金对拍结果），回映质量就不再依赖个人经验，而成为一条带门禁、可追溯、能挡住脏数据进入签核的工业化管线——这正是 68 分析和 69 消费敢于信任数据的前提。

四组质量指标的检查维度与拦截方式对比：

指标组	检查维度	拦截方式	失败后的动作
可观测覆盖率	结构性可观测 vs 实际有数据	分模块阈值	低于门槛的模块降级为估算
一致性 sanity	时间/值域/结构三守恒	硬错误拦下	对应分区作废重跑
黄金对拍	逐周期 + 模块级统计相关	偏差超阈复核	工具链改动回滚定位
过程留痕	证据袋完整性	发布门禁	缺失则不许入签核库

四组指标是递进关系：覆盖率决定「能信多宽」，sanity 决定「有没有明显算错」，对拍决定「和真值差多远」，留痕决定「出了问题能不能查回来」——四层都过，数据才有资格进签核流程。

十、规模与自动化：TB 级 trace 时代的后处理系统观

入门阶段可以把回映想成「读一个文件、查一次表、输出一个 SAIF」，但真实大规模 SoC 原型的后处理面对的是完全不同的量级：数十片 FPGA、数小时运行、每秒 GB 级 trace、数十亿个 GateID 命中。这时候管线成败不取决于算法对不对，而取决于它是不是一个可伸缩、可容错、可运营的数据系统。这一节用数据工程的视角重看阶段 6。

先正视数据规模与分层存储。 短而细的调试波形和长而粗的活动统计要走不同的管线：前者总量小但要求保留时间序和突发细节，适合在触发窗口内落盘后直接 join；后者总量极大但每条记录信息熵低（一个 GateID 加翻转计数/时间戳），应在片上或采集边缘就做压缩和增量聚合，绝不能把每个周期的原始翻转都搬到服务器。跨片数据是分片产生的，天然适合按（片号、时间窗）分区存储为列式/分块格式，让后续 join 和聚合可以并行扫描、按需只读取相关层次的列。把「哪些数据值得留全量、哪些只留统计、哪些滚动覆盖」在采集端就决定好，是控制成本的关键。

join 是管线的算力中心。 回映的核心操作是把海量 GateID 命中记录与 info_table 做关联并按 RTL 实例聚合。在大规模下这是典型的分布式等值连接/聚合：GateID 作为 shuffle key 分桶，各节点在内存中维护哈希表做增量累加（同 build 多用例可直接累加活动计数，再统一折算），避免对原始 trace 反复排序。info_table 本身也大，需要按 GateID 范围分片并广播/加载到对应 worker。checkpoint 和断点续算不可省略——处理几小时的数据跑到 90% 因一条坏记录崩溃再从头来是不可接受的，管线要做到分片级重试、脏记录隔离与计数。

正确性在规模下靠「不变量」守护。 数据量一大，人已经无法肉眼判断输出对不对，必须把守恒关系做成贯穿管线的断言：输入命中总数与归并后归属总数的对账、各关系类型（direct/replicate/merge/expand）处理计数、丢包/溢出计数从采集头透传并影响可信度、多片时间窗无重叠无遗漏。任何一个不变量被打破就让对应分区失败并标记，而不是产出一份「总数看着差不多」的 SAIF。这与数字验证里「自检 testbench」的精神一致：规模越大，越要让系统自己证明自己没在处理过程中丢数或重复计数。

最后把后处理当持续服务而非一次性脚本。 它要支持版本化（映射表、归并规则、折算参数都带版本，旧 build 的数据多年后仍能用当时的规则重算）、幂等（同一份原始数据重跑产出逐位一致）、血缘追溯（SAIF 里每个数字能追溯到哪些原始分区、哪些填充默认值）、以及资源弹性（夜间批量回映、结果入覆盖/功耗数据库供 68/69 查询）。当回映具备了门禁、对账、分区、血缘这些数据工程要素，它才算真正配得上「为 ASIC 签核供数」的定位——因为签核的前提不仅是算法正确，更是在工业规模下仍可重复、可审计、可运营。

十一、重命名、retiming 与优化：在「信号已不存在」的世界里恢复语义

回映最本质的困难，是用户要的 RTL 信号与物理上存在的 Gate 网之间不存在一一对应：综合为了速度、面积和可布线性，会改名、复制、合并、移动甚至彻底删除逻辑。回映质量的上限，取决于 info_table 在这些变换面前还能恢复多少语义。这一节系统梳理几类变换及其恢复策略，让缺失成为可解释、可分级的显式信息而非静默的零。

重命名（renaming）是最浅层的问题。 综合给每个中间网起器件相关的名字，层次边界也可能被打平（flatten）。恢复依赖两类锚点：一是编译器保留的名字映射与层次保留策略（打平程度是可配置的，打平越少、回映越准但代价越高，这是阶段 2 就要做的取舍）；二是结构锚点链——寄存器的输入输出关系、模块端口在网表中的扇入扇出，使后处理能在名字全失时仍按拓扑把网挂回 RTL 实例。generate 展开的数组索引、循环展开的实例编号，则按展开规则还原成带索引的 RTL 路径。工程纪律上，RTL 侧避免在关键观测信号上使用会被改名的写法、对需要长期跟踪的信号加综合属性保留，能显著提高恢复率。

复制与常量传播制造「多对一」和「一对多」。 为降扇出，一个寄存器可能被复制成多个物理副本（replicate）；常量传播则可能让某条分支在网表中整体消失。副本的语义恢复要去重并做一致性校验——正常情况下各副本波形应相同，若不同，说明映射或时槽对齐有问题，应告警而非任选其一。被常量优化掉的信号不存在「活动」可言，必须标记为常量并注明常量值，供下游区分「测出来不翻转」和「物理上不存在」——这两者对功耗和覆盖率的含义完全不同。

retiming 把寄存器在时间轴上搬了家。 为平衡流水线延迟，综合会把寄存器从组合路径一端移到另一端，此时物理寄存器对应不到任何单一 RTL 信号，而是若干信号在不同拍次的混合。恢复策略是把这类寄存器挂回最相关的 RTL 信号并显式标注拍数偏移，让波形在阅读时知道「这是该信号提前/滞后 N 拍的等价态」。对活动率统计，retiming 不改变寄存器总数和总翻转量级，模块级活动仍可信，但信号级精确波形必须带偏移标注，否则逐周期对拍必然失败且难查根因。

存储与硬核的黑盒化。 大容量 RAM 往往被替换成原型平台的替身存储器，端口保留而内部阵列不可见；DSP、时钟单元、PHY 等硬核也以黑盒形式存在。回映只能输出端口级波形，阵列内部活动按端口读写模式用模型折算，并随结果附带模型标识和参数。ECC、冗余位、修复逻辑等 ASIC 特有结构在 FPGA 原型中不存在或形态不同，相关位必须单列，绝不允许折算进有效数据位的活动——否则下游会把不存在的翻转算进功耗。

被消除逻辑（eliminated）是最终的边界，必须诚实标注。 永远不要为了文件完整而对不可观测信号填零：零是一个合法测量值，会被下游当成「该信号从不翻转」，从而低估功耗、误判覆盖率。正确产物是三态分类——有测量值的、按结构关系传播或模型折算并标注为估算的、确认不可观测（UNOBSERVABLE）并在完整性报告中列名的——再附上每个模块的观测覆盖率。让「看不见」本身成为清晰可见的信息，下游才能据此决定是补探针重跑、用仿真向量补这一角，还是接受估算级结论。回映团队的专业价值，很大程度正体现在这些变换的恢复深度和缺失信息的诚实分级上，而不是输出一份看起来无所不有、实则真假难辨的波形。

各类综合变换对回映的破坏方式与恢复手段汇总如下表，可作为排查「信号找不到」问题时的速查索引：

变换类型	物理后果	恢复手段	残留风险
重命名/打平	名字与层次全失	名字映射 + 结构锚点链	打平过多时拓扑挂错
复制/常量传播	多副本/分支消失	去重一致性校验、常量标注	副本不一致掩盖时序问题
retiming	寄存器跨拍移动	moved 链挂回 + 拍数偏移标注	逐周期对拍必须带偏移
黑盒化（RAM/硬核）	内部阵列不可见	端口级波形 + 模型折算	折算模型失真
eliminated	信号物理消失	UNOBSERVABLE 显式标注	填零则静默污染下游

这张表还有一个读法：从上往下，恢复的可信度单调下降——重命名恢复完和原信号几乎等价，eliminated 则本质上不可恢复，只能诚实声明。下游使用数据时应对照此表决定信任级别。

十二、时间重建的细节：多时钟、稀疏采样与停钟区间

时间轴是回映产物能被人和工具正确理解的基础，也是错误最隐蔽的地方：波形看起来完整，但若周期折算错了，所有活动率和延迟结论都会系统性偏移。这一节把时间重建的几个关键细节讲清楚。

统一到逻辑周期而非物理秒。 每个时钟域有自己的周期基准，回映内部时间应以「该域的逻辑周期号」为单位，只在最终需要物理时间的报告里才乘上经确认的实际频率。这样做有两个好处：频率变了（降频运行、换速度档）活动数据不必重算；TDM 设计里被多路复用的逻辑周期可以与时槽表一一对应。多域数据合到一张波形时，用域间握手事件建立锚点（一次请求/应答、一个 FIFO 读写对应），锚点之间不做线性插值——两个异步域在锚点之间没有定义明确的相对时刻。

割边信号的时槽还原。 跨 FPGA 分割的信号经 TDM 传输时，物理上一个快时钟周期内可能承载多个逻辑时槽。回映必须按时槽表把观察到的值「解聚合」成连续的逻辑周期序列，并保证有效周期计数（活动率分母）只统计该逻辑实际占用的时槽。常见错误有两个方向：用全部物理周期做分母导致活动率被稀释；把时槽顺序当成逻辑顺序导致波形错位。时槽表必须与构建版本强绑定，这也是版本门禁的内容之一。

稀疏采样的置信问题。 为省带宽，长活动统计可能只在部分周期采样（如每 N 个周期采一次）。对均匀活动，稀疏估计无偏但有采样误差，报告应给出按采样率和样本量计算的置信区间；对突发活动（错误处理、中断风暴），稀疏采样可能整段漏掉，这类场景必须用事件触发的连续窗口补采，不能只靠稀疏计数外推。结论的使用方需要在数据旁边看到采样方案，否则无法判断一个「活动率很低」的模块是真的不活跃，还是恰好没被采到。

停钟和锁步区间必须从时间账中扣除。 co-model 锁步、断点、单步执行期间，DUT 时钟被暂停或由主机驱动，这段物理时间内没有逻辑周期发生。采集头要记录所有停钟区间，回映时：活动率的周期分母扣除这些区间；跨区间的事件时间戳分别归属到停钟前后；波形上显式标注「此处时间不连续」。若不处理，停钟会表现为大量「长时间无翻转」，污染 idle 场景判定和长时统计。多片系统中任一芯片停钟，全局时间轴都要相应处理，不能只停本地时钟而其他片仍在计数。

时间对齐的验证方法。 时间重建正确性不能只靠目测波形，应建立自动检查：用已知周期信号（分频输出、固定模式发生器）验证折算后的周期间距精确；用跨域握手的因果顺序检查锚点（请求必在应答之前、间隔符合设计拍数）；多片对齐用同步触发广播的响应拍数标定。把这些检查做成回映管线的固定步骤，时间轴错误就能在数据进入分析和签核之前被拦住——因为时间基准错了，后面所有看似精密的统计都没有意义。

知识脉络

与系列及现有篇目的衔接

• 映射表：17 info_table 映射表 GateID↔RTLID/回溯/版本；ID：10 RTL ID 体系 分配规则/层次绑定/稳定性、16 GateID 与逻辑网表模型 cell/net/ID 分配
• 数据来源：22 Gate 域信号采集 ILA/trace/带宽深度权衡；版本：20 比特流烧录与四方版本一致 manifest/门禁
• 下游：24 活动覆盖率与性能调试闭环 热点/瓶颈/回放、25 真实激励驱动 ASIC 签核 SAIF 反标/边界
• 活动文件背景：23 FPGA 功耗签核 SAIF、DPA 侧 DPA 导读

总结

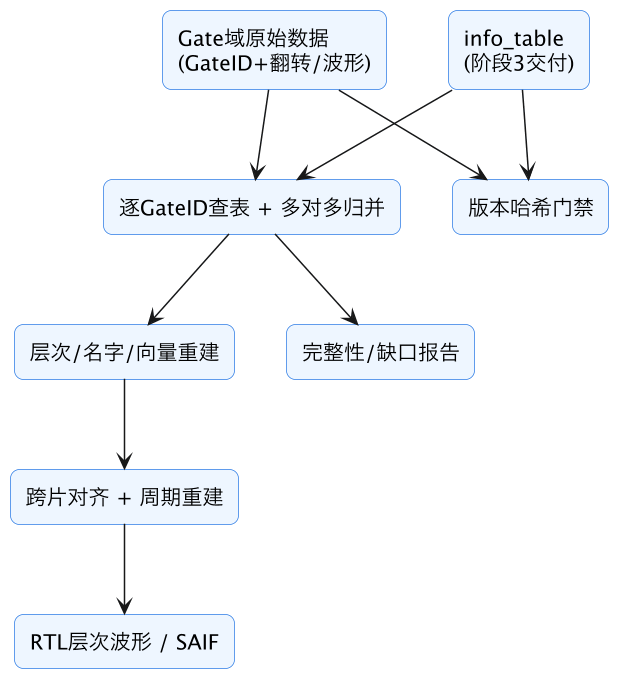

一句话总结：阶段 6 把硬件能产生但人和 ASIC 工具读不懂的 Gate 域数据翻译成对齐原始 ASIC RTL 层次的数据，管线是版本门禁→查表 join→多对多归并→名字/层次重建→时间重建→输出波形与 SAIF→完整性报告；第一步永远是 build_id/哈希强校验（采集头、info_table、manifest 三方一致），不一致立即 fail、宁可不产数据也不产错数据；归并按关系类型处理——direct 直搬，replicate 多副本翻转去重计一次并做一致性告警，merge 不把一根网的活动重复计入多个源、精细功耗按模型加权并标注估算，bus_expand 逐位拼回向量以恢复枚举值，repack/blackbox 端口按规则库位映射台账拆回原 SRAM 且 ECC 多余位单列，constant 填常量，eliminated 标 UNOBSERVABLE 而绝不能填 0（否则被下游当成零翻转真数据）；名字按层次锚点链和 generate 索引还原，retiming 移动的寄存器挂回原信号并标注拍数偏差，BRAM 替身只输出端口级波形、阵列内部活动由端口模型折算并随数据带模型 ID；TDM 割边信号按时槽表解聚合成连续逻辑周期，活动计数的分母用时槽有效周期而非物理周期；时间轴统一到逻辑周期，多片按同步周期计数器和触发广播标定延迟归并，跨时钟域不插值而在握手处建立对应，co-model 锁步停钟区间必须从活动率分母中扣减；输出为 RTL 层次 VCD/FSDB 类波形、按实例聚合的 SAIF（TC/T0/T1/TG/IG）和覆盖率/性能事件文件，文件头挂 build_id、折算参数和观测覆盖率；报告必须显式给出可观测覆盖率分模块统计、eliminated/恒值/估算三类清单、glitch 口径（周期采样天然滤毛刺，不能拿 FPGA 组合毛刺当 ASIC 证据）、稀疏采样置信参数和 TDM 稀疏度，供签核侧分级；工程上 TB 级 trace 走流式分片排序合并、活动计数边采边增量累加、同 build 多用例活动可相加，跨版本回归用稳定的 RTL ID（而非易变的 GateID）对齐做翻转率 diff，并以黄金窗口与仿真对拍做端到端链路抽检。
