时钟门控设计实战：把 ICG 插对、把使能写好、把覆盖率读明白 ​

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」进阶层第 03 篇（进阶层新写第 1 篇）。入门篇时钟门控直觉讲了「为什么该关时钟」，这一篇解决工程上真正的四个问题：门控单元为什么长那样、RTL 怎么写综合器才插得对、门控插多粗多细、省了多少怎么量化。时钟树为什么耗电见时钟树功耗，时钟树物理实现见芯片设计域时钟树综合 CTS。系统地图见低功耗导读。

一、先复习：门控到底切断了哪部分电容 ​

一个触发器接收门控时钟后，省电来自两块：① 触发器自身时钟引脚和内部反相器不再每个周期翻转；② 更关键的是，时钟在 ICG 下游的整段时钟树缓冲器也停了，这部分往往比触发器本身更耗电。所以门控点越靠近时钟树根，被它「静默」的下游网络越大。这也解释了为什么门控位置（粒度）是这门技术的核心权衡：

门控点上移 → 停掉的时钟树更多、ICG 个数更少，但被同一根使能绑住的触发器更多，真正能安全停钟的周期比例可能下降；门控点下移 → 控制精准、可门控周期多，但 ICG 数量和它们自身的功耗/面积上升。

二、ICG 单元内部：为什么必须带一个锁存器 ​

新手最常问：既然要在 EN=0 时停时钟，用一个与门 GCLK = CLK & EN 不就行了？不行，因为 EN 是普通数据信号，可能在 CLK=1 期间变化，与门输出会产生截断的窄脉冲（runt pulse/毛刺），送到触发器时钟端会导致误触发或时序灾难。集成门控单元 ICG 用一个「低电平透明锁存器」解决：

bash
            ┌──────────── ICG ───────────┐
 CLK ──┬────│>   负沿锁存(CLK低时透明)    │── L_EN ──&
       │    └────────────────────────────┘        │
       └──────────────────────────────────────────&── GCLK
 EN ─────────────────────────> D

工作机理：锁存器在 CLK 为低时透明、把 EN 传到输出，在 CLK 为高时关住保持；与门只在 CLK 高时开门。于是 EN 的任何变化都只在 CLK=0 阶段被采样进锁存器，等到 CLK=1 阶段与门打开时，控制信号已经稳定——GCLK 要么是一个完整干净的时钟脉冲，要么没有脉冲，绝不会出现半截脉冲。

由此产生 ICG 的时序约束：EN 必须在锁存器关住前（CLK 上升沿前）满足建立时间。综合/CTS 工具会对 EN 路径做时序检查（set_clock_gating_check），把它当成一类特殊时序路径收敛。标准单元库里的 ICG 还常带一个 TE（test enable）脚，扫描测试时用它绕过门控，保证所有触发器在 shift 时都有时钟。

三、RTL 怎么写：让综合器推断 ICG，而不是手写门控 ​

黄金规则：永远不要在 RTL 里手写 assign gclk = clk & en 这种门控时钟。 正确做法是写带时钟使能的触发器，让综合工具识别「同源、同使能的一簇触发器」并自动插入 ICG：

systemverilog
// 推荐：显式时钟使能，综合器推断 ICG
always_ff @(posedge clk or negedge rst_n) begin
  if (!rst_n)          q <= '0;
  else if (en)         q <= d;   // en=0 时保持，工具可把门控交给 ICG
end

当大量触发器共享同一个 en（或可被综合成同一使能函数）时，工具在它们共同的时钟上游插一个 ICG，而不是给每个触发器配使能多路器。影响推断质量的编码要点：

  • 使能尽量「干净、同源、寄存器输出」：组合逻辑很深的 EN 会拖时序、也不利于聚类；把使能条件在模块边界归并、打一拍后再用。
  • 避免同一 bank 里使能条件五花八门：几十个触发器各有各的 en，工具要么插很多 ICG，要么放弃门控退化成使能端 MUX。按「启停时机相同」组织数据通路是 RTL 设计时就要有的意识。
  • 不要混用门控时钟和使能语义：复位、保持逻辑写规范，别用 gated clock 去实现数据保持。
  • 综合侧用开关打开门控插入（不同工具命令不同，概念上是 set power_enable_analysis、设置 clock gating 风格/最大扇出/最小时序代价），并在报告里检查门控率。

四、门控覆盖率与效率：报告里两个最容易混淆的数 ​

门控做得好不好，不能靠「我写了 en」自我感觉，要看工具报告里两类指标：

指标含义高/低说明
门控覆盖率（coverage）有多少比例的触发器能够被某个 ICG 门控（结构上）低 = 很多触发器根本没接门控，先补结构
门控效率（efficiency/activity）在真实激励下，门控时钟实际关闭的周期比例覆盖率高但效率低 = 门控装了却几乎一直开着，使能策略或激励有问题

这正呼应翻转率的道理：结构上能关（覆盖率）只是前提，真正省电要看典型场景下 EN 拉低的周期占比（效率）。常见踩坑：为了刷覆盖率把不该一起停的触发器硬挂到一个 ICG，结果功能约束迫使 EN 恒为 1，覆盖率很好看、效率为零，还白付面积。优化目标始终是实际翻转/门控周期加权后的功耗，而不是覆盖率这个中间指标。

五、粒度与层次：模块级、bank 级、寄存器级 ​

成熟设计通常是分层门控（hierarchical gating），像一棵树：

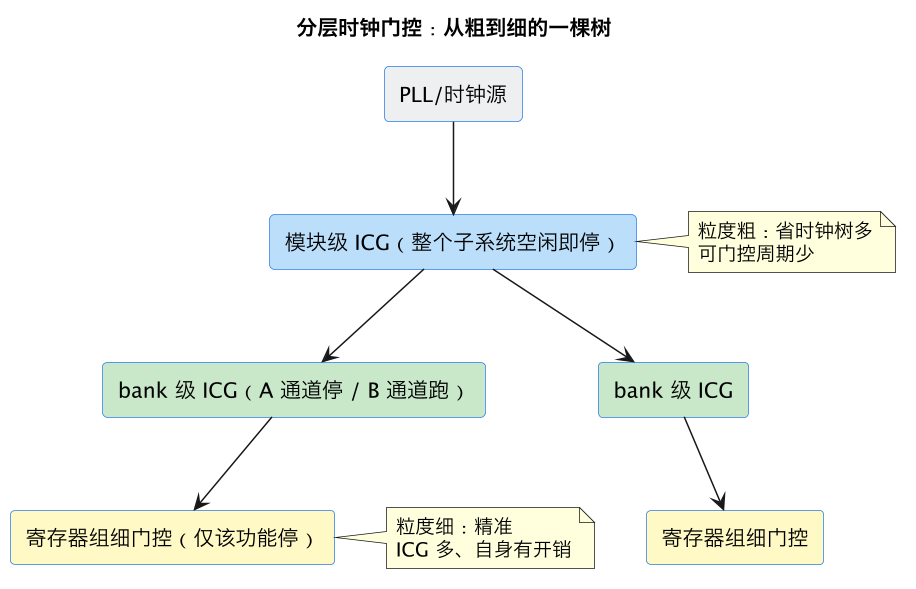

分层时钟门控：从粗到细的一棵树（第 2 张）
  • 模块级（粗）：整个加速器/接口空闲就停，省下游一大片时钟树，且 ICG 少；适合长时间整块空闲的场景。
  • bank/通道级（中）：多通道、多缓存体可独立工作时分开门控，是性价比最高的主力层级。
  • 寄存器组级（细）：只门控真正短暂停用的小逻辑，精准但 ICG 多，要算账：一个 ICG 自身也有漏电和面积，门控一小撮常年在动的触发器可能净收益为负。

判据：在某一层门控的净收益 ≈（被停时钟树+触发器的功耗 × 实际停钟周期比）−（ICG 自身功耗+使能逻辑功耗+时序/面积代价）。只有这个值为正才值得插。综合工具会做部分自动决策，但层级划分和使能归并必须在 RTL/架构阶段想清楚。

六、时钟门控与时序、DFT、复位的三处冲突 ​

  1. 时序：EN 路径要满足锁存器建立时间；跨时钟域或使能来源很散时，可能要在 EN 上插同步/打拍逻辑，这会让「停钟响应」晚一两拍，功能上要预留。门控插得不当还可能打断有用时钟偏斜，CTS 要把 ICG 当成时钟树的一部分一起平衡。
  2. DFT：扫描测试 shift 期间所有触发器需要连续时钟，因此 ICG 普遍带 TE，测试时强制时钟通过；否则扫描链根本移不动。还要确认门控逻辑在测试模式下不产生未知态。可测性直觉见芯片设计域 DFT 入门篇。
  3. 复位/上电：上电和复位释放瞬间，应保证时钟处于确定状态，避免某些触发器因停在错误相上而漏复位；低功耗复位常要求先给时钟再释放复位。

七、改造走查：一个 FIFO/数据通路的门控演进 ​

以一个带读写指针和多块缓冲的数据通路为例，走一遍典型优化：

  1. 现状：所有寄存器共用一个常开时钟，模块空闲时时钟树和触发器照翻，门控覆盖率很低。
  2. 第一步：模块级门控。加「FIFO 空且无请求」作为模块 ICG 的 EN，空闲时整块停钟。收益大、改动小，但只要有一个通道在用，整块时钟都得开。
  3. 第二步：bank 级门控。把缓冲拆成若干 bank，按访问地址或通道各配 ICG，未被访问的 bank 停钟；指针和控制逻辑单独细门控。结合存储器低功耗，SRAM bank 还能进一步进休眠。
  4. 第三步：归并使能、清理假活动。把各处零散使能归并为同源函数，去掉「数据没变也写使能」的逻辑（这同时减少了毛刺与无效翻转）。
  5. 量化对账：用真实流量跑 SAIF，对比改造前后门控覆盖率、门控效率和动态功耗。典型情形是：第一步拿下大头（可能是该模块时钟相关动态功耗的一大半），第二步在多通道负载不均时再省一截，第三步收益小但顺带改善了验证可读性。
  6. 回归：跑功能回归确认无丢拍/多拍，DFT 模式确认时钟可强制打开，功耗签核确认收益在多个 corner 稳定。

一个常被忽略的点：门控省的是动态功耗，对漏电毫无作用。当模块要空闲很久（毫秒级以上而非几十个周期），应考虑更深的电源门控设计；两者按空闲时长和唤醒延迟分工，选择标准见三种省电模式对比。

七补、门控效率怎么量化：一组可操作的算式 ​

光说「看覆盖率和效率」还不够，评审时要能把省电换算成数字。对一个被 ICG 门控的时钟域，其时钟相关动态功耗可粗略写成「开着的周期比例」乘以未门控基线：

P_gated ≈ P_base ×（1 − η）

其中 η 是门控效率，即真实激励下 ICG 输出停摆周期占总周期的比例。若 η=0.8，意味着八成周期时钟被关掉，这块时钟相关动态功耗理论降到两成（ICG 和使能逻辑自身开销另计）。实际操作有三个要点：

  1. η 必须用典型业务场景的 SAIF 统计，而不是测试激励。功能验证里常让模块一直忙，那种 η 用来评估省电会过于悲观甚至为零；要用接近最终 use case 的流量（待机、音频间隙、低速通信等）。
  2. 先按模块加权再汇总。每个 ICG 域的 η 不同，被它静默的下游电容也不同，总省电是 Σ(各域时钟树+触发器电容 × 各自 η)，不能拿一个平均 η 乘全片。
  3. 扣掉固定开销。使能逻辑、ICG 自身电容、为归并使能而加的寄存器都在耗电，尤其细门控插了很多 ICG 时，η 不高反而净亏。这就是为什么报告要同时看「门控省电」和「门控单元自身功耗」两行。

综合插桩时常见的一组设置思路（概念层面，具体命令以工具为准）：打开时钟门控优化、指定最小门控位宽/最大扇出、选择锁存器型 ICG、允许在层次边界保留门控而不被打平，并在多阈值库里优先用漏电合适的 ICG 单元。插桩后要做三件确认：报告里门控寄存器比例（结构覆盖率）、反标活动后的门控效率（行为）、以及门控使能路径在时序报告里作为 clock gating check 全部收敛。这三个数字一起，才构成「时钟门控做没做到位」的完整证据。

一个实践提醒：门控效率随场景变化极大，所以低功耗签核通常要跑不止一种 use case——常在线但偶发数据的通信外设、批量计算后长空闲的加速器、持续吞吐的信号处理，各自 η 完全不同。给架构师汇报时与其给一个平均省电百分比，不如给「场景 → η → 该模块省电」的对照表，既能暴露哪些模块在关键场景里根本没省到（需要重新划门控层级或改 residency），也能反过来指导固件增加真正能触发停钟的空闲间隔。最后，时钟门控的省电只有在时钟真正停住时才发生：务必在门级仿真或功耗分析里确认空闲窗口内 GCLK 实际为恒定电平，而不是使能逻辑里混进了每秒若干次的微小跳变把门控反复「戳醒」——这类暗活动在 RTL 波形里不明显，却能让长时间待机功耗显著超标。

八、常见误区清单 ​

  • 手写与门控时钟：产生 runt pulse，几乎必然出时序/功能事故。
  • 只看覆盖率不看效率：覆盖率 100% 但 EN 恒为 1 等于没省。
  • 门控粒度一刀切：不是越细越好，要按停钟周期比算 ICG 自身开销。
  • 忘了 DFT 的 TE：扫描测试抓瞎，后期 ECO 代价大。
  • 用零延时仿真评估门控收益：零延时下门控对时序和功耗的影响看不出来，要用带反标的门级/功耗分析。
  • 把 CG 当漏电手段：电源不断，漏电一分不少。

结语 ​

时钟门控是低功耗工程里「投入产出比最高、也最容易做错细节」的技术：原理只是空闲停钟，做对却要理解 ICG 锁存器防毛刺的时序窗、RTL 使能推断风格、覆盖率与效率的区别、分层粒度的净收益，以及它与时序/DFT/复位的边界。把它当作一门「需要量化对账」的设计而不是「插个与门」的小技巧，才能既拿到时钟树这两三成动态功耗的大头，又不引入功能和测试隐患。

一句话收口：好的时钟门控=对的单元（带锁存 ICG）+ 对的 RTL（使能推断）+ 对的粒度（分层、按净收益）+ 对的验证（覆盖率、效率、DFT 一起看）。 下一篇操作数隔离处理时钟门控管不到的另一类无效翻转。

总结 ​

时钟门控省的是 ICG 下游整段时钟树加触发器时钟引脚的动态功耗（对漏电无效），核心是 ICG 用低电平透明锁存器把 EN 变化限制在 CLK=0 阶段，从结构上消灭半截毛刺脉冲；RTL 必须写规整、同源、寄存后的使能让综合器推断 ICG 而绝不能手写 clk&en，并分清覆盖率（结构上能不能关）与效率（实际关了多少周期）——后者才决定省电。工程上用模块/bank/寄存器组分层门控，按「停钟省电−ICG 与使能开销」的净收益决策，同时处理好 clock gating check 时序、TE 测试 bypass 和复位边界。
