FPGA原型验证可以替代ASIC仿真吗：互补而非替代 ​

这是验证方法学里被问得最多的问题之一。项目排期紧张时，总有人提议：「反正 FPGA 原型跑得飞快，直接把仿真砍了吧？」结论先说：不能替代，只能互补。FPGA 原型和 ASIC 仿真各自覆盖对方够不着的失效面，砍掉任何一边，都会有一类 bug 漏到流片后才现身。完整的原型流程见 ASIC FPGA 原型验证流程，本文只回答「替代与否」这一个判断题。

本文要回答的问题 ​

  1. FPGA 原型验证可以替代 ASIC 仿真吗？结论是什么？
  2. FPGA 原型比仿真强在哪里、强多少？
  3. 仿真能看到哪些 FPGA 原型永远看不到的东西？
  4. 实际项目里两者应该怎么分工？
  5. 「原型过了就等于 RTL 没问题」这个误区错在哪？

一、简短结论：不能替代，因为失效面不重叠 ​

一句话结论：FPGA 原型验证不能替代 ASIC 仿真，两者是互补关系。原型擅长「长时间、真实速度、真实软件栈」的系统级验证；仿真擅长「逐周期、逐信号、带语义」的正确性验证。把它们画成两个圆，交集不小（都能发现功能 bug），但各自的独有部分才是不可替代的理由。

FPGA 原型 vs ASIC 仿真：各自够得着什么

读这张对比卡抓住一条主线：原型赢在「规模和真实」，仿真赢在「可视和语义」。下面的理由逐条展开。

二、理由一：原型快 3-4 个数量级，但快不等于看得清 ​

FPGA 原型运行频率通常在几十到上百 MHz，而 RTL 仿真在大型设计上往往只有几 Hz 到几 kHz 的等效速率——速度差 3 到 4 个数量级。这意味着原型一晚上能跑完的操作系统启动加应用压测，仿真要跑几个月。所以「跑真实软件、接真实外设、压长时间随机激励」这一类活，物理上只能交给原型（或更贵的硬件仿真器，见 Palladium 与 ZeBu 硬件仿真器）。

但快的代价是可观测性：FPGA 内部节点要靠调试核（如 ILA）抓，信号数量受限、抓取深度有限、改了观测点就要重新综合布线几小时。仿真则相反——每一个寄存器、每一根线网在每个周期的值都可 dumped 成波形，这是正确性调试的根基。

chip-design/intermediate/fpga-prototype-replace-asic-sim.md D2 示意图

这张图的两行是同一条权衡的两种读法：上排是「能跑多少」，下排是「能看多少」。原型拿可视性换速度，仿真拿速度换可视性——这不是工程妥协，而是两者存在的理由本身。

三、理由二：仿真独有的三个失效面，原型物理上看不到 ​

「原型跑通了，RTL 就干净了」是这条路上最贵的错觉。有三类问题只在仿真的语义里存在：

  1. x 传播与未初始化逻辑。RTL 仿真是四值逻辑（0/1/X/Z），未复位的寄存器、位宽不匹配的隐式截断、casex 滥用都会以 X 的形式传播并被断言逮住。FPGA 硬件里根本没有 X——任意初值都是确定电平，bug 被「硬件随便给了个能跑的值」掩盖掉。门级仿真里的 X 悲观度问题见 GLS X 传播悲观度。
  2. 门级时序与延迟反标（GLS）。仿真可以加载 SDF 延迟，在典型/最差角下暴露建立保持违例、复位释放时序等问题；FPGA 的走线延迟、时钟树与真实 ASIC 完全不同，原型跑通对时序收敛不提供任何证据（时序结论来自 STA 与 GLS）。
  3. 低功耗意图（UPF）。电源域关断、隔离单元、保持寄存器的行为由 UPF 描述，仿真器能模拟掉电再唤醒的状态保持与隔离钳位；FPGA 没有电源门控这套硬件语义，隔离与保持验证只能在带功耗感知的仿真里做，见 隔离与保持的 UPF 验证。

换个角度归纳：原型验证的是「这个设计在真实世界里跑不跑得动」，仿真验证的是「这个 RTL 语义上对不对」。前者过、后者挂的例子每一家都有。

四、理由三：正确的姿势是分工，而不是二选一 ​

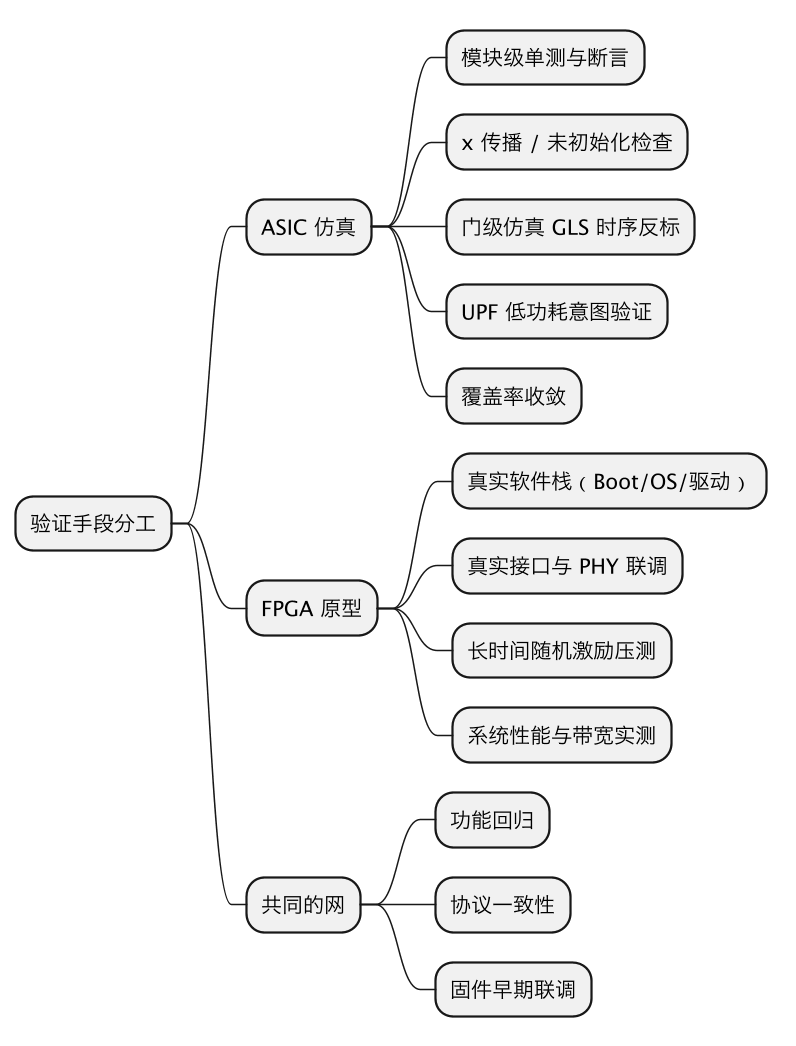

实际项目里的分工，用一张思维导图看全貌：

FPGA原型验证可以替代ASIC仿真吗：互补而非替代 示意图（第 2 张）

读这张图注意中间那支「共同的网」：功能回归和协议检查两边都做，但目的不同——仿真做回归是为了定位（挂了能 dump 波形逐周期追），原型做回归是为了覆盖（一晚上扫掉几万亿周期，把低概率时序窗口逼出来）。业内常见配比是：bug 数量大头在仿真期清零，原型期追求的是「连续跑 N 小时真实负载零故障」这类只有规模能给出的信心。仿真器怎么调度事件决定了它能保证什么语义，背景见 仿真器内核：VCS 与 Xcelium。

五、常见误区 ​

  • 「原型过了 = RTL 没问题」：错在把「跑得动」当「语义对」。X 传播、异步复位释放、低功耗序列问题在原型上全部隐形，典型翻车现场是原型演示完美、GLS 一跑全是 X。
  • 「仿真太慢，砍掉全上原型」：模块级单测必须在仿真里做——原型上挂一个 FIFO 指针错误，可能要数小时重现加一个昼夜的抓波形迭代；仿真里十分钟。调试效率差同样是大数量级。
  • 「原型能验时序」：FPGA 布线与 ASIC 时钟树毫无对应关系，原型时序通过或失败都不外推到 ASIC，时序 sign-off 的唯一依据是 STA 加 GLS。
  • 「覆盖率可以在原型上收」：功能覆盖率、代码覆盖率、断言覆盖率依赖仿真器插桩，原型给不了；覆盖率不达标说明激励不够，这跟跑得多快是两回事。

这一篇在知识体系里的位置 ​

本篇是验证方法学的概念辨析入口，向上接 芯片验证总览 与 EDA 验证工具链，向下接具体手段：原型流程见 ASIC FPGA 原型验证流程，介于仿真与原型之间的硬件仿真器见 Palladium 与 ZeBu，原型看不到的失效面详见 GLS X 传播悲观度 与 隔离与保持的 UPF 验证。

一句话总结 ​

FPGA 原型验证可以替代 ASIC 仿真吗？不能。原型用可观测性换 3-4 个数量级的速度，负责「真实软件、真实接口、长时间规模」；仿真用速度换语义，负责 x 传播、门级时序、UPF 低功耗与逐信号调试——两者覆盖的是不同的失效面，缺一边就有一类 bug 要等流片后买单。
