电压与频率的关系：为什么降压最省电，却必须和降频绑在一起 ​

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 03 篇。前两篇知道了动态功耗 P∝α·C·V²·f、也分清了动态与漏电。这一篇盯住公式里最关键的一对量——电压 V 和频率 f：为什么降压是收益最大的省电杠杆？为什么现实中从没有人「只降压不降频」？理解这条约束，就理解了手机省电模式、CPU 调频调压（DVFS）乃至「赶快算完去睡」之争的物理底牌。直观机制可先回看《芯片功耗从哪来》。

本文要回答的问题 ​

  • 既然功耗对电压是平方关系，为什么不把电压直接砍到最低？
  • 电压降了，芯片内部到底发生了什么，为什么会变慢？
  • 什么是 V/F 曲线、工作点（OPP）和最低工作电压 Vmin？
  • 为什么降压和降频必须成对出现（DVFS）？
  • 「赶快算完去睡（race-to-idle）」和「慢慢算更省电」哪个对？

一、先复习：为什么电压是「平方杠杆」 ​

动态开关功耗是 P = α·C·V²·f。把频率先固定，单看电压：

  • 电压降到 0.8 倍 → V² 降到 0.64，动态功耗约打六四折；
  • 电压减半 → 动态功耗降到四分之一。

对比频率：频率减半，功耗只线性减半。同样是「让出性能」，动电压比动频率省电效果猛得多。 这就是所有低功耗设计都紧盯电压的原因——多电压域、DVFS、近阈值计算，根子都在这个平方项上（近阈值还能进一步压漏电相关开销，但属于高风险进阶话题）。

那问题自然来了：既然这么香，为什么不直接把电压砍到极低？ 因为电压不只在功耗公式里，它还决定了芯片能跑多快。

二、降压的代价：门变慢了，时序可能崩 ​

在《功耗从哪来》的反相器模型里，输出靠 PMOS/NMOS 对负载电容充放电。电压降低带来两个直接后果：

  1. 充电的「驱动力」变小：晶体管导通电流大致随「过驱动电压」增大而增大，供电电压降低后，对电容充放电的电流变小；
  2. 要充到的目标电平也变低，但充电时间反而拉长：电流减小的影响占主导，结果是门的传播延迟变大——输入变了，输出要更久才稳定。

把这条链接到数字设计的时序模型：两级触发器之间有一堆组合逻辑，信号必须在一个时钟周期内走完这段关键路径（critical path），并满足触发器的建立时间，否则下一个时钟沿采到的就是还没稳定的错值（建立时间违例）。这套时序约束在《时序为什么不满足》和静态时序分析（STA 入门）里是主角。

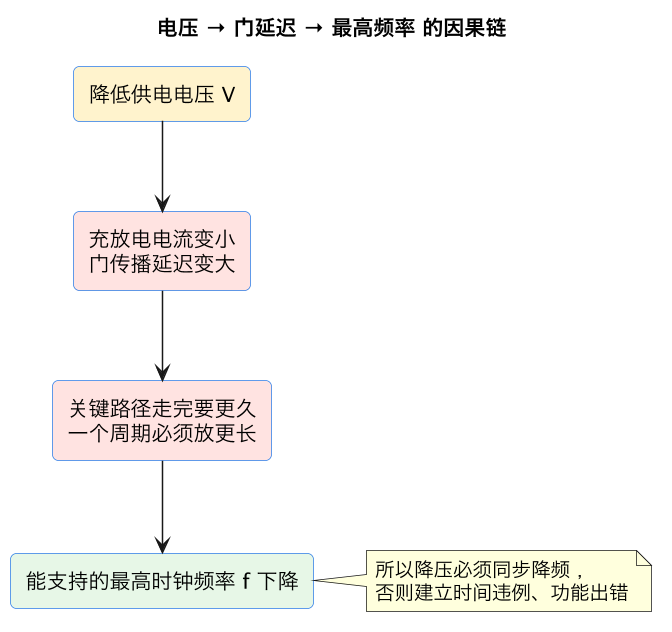

电压 → 门延迟 → 最高频率 的因果链（第 2 张）

一句话：电压决定门有多快，门有多快决定最高能跑多高的频率。 电压和频率不是两个独立旋钮，而是被「时序必须收敛」这条硬约束绑死的一对。

三、时序裕量与 Vmin：降压的地板在哪里 ​

在标称电压、目标频率下，关键路径延迟通常比时钟周期短一点，留出的富余叫时序裕量（timing slack）。降压的过程就是不断吃掉裕量的过程：

  • 电压略降：门略变慢，但还在周期内走得完，slack 为正 → 功能正常、白捡省电；
  • 电压继续降：门延迟持续增大，关键路径 slack 趋近 0；
  • 再降：关键路径走不完，出现时序违例，芯片开始算错。

这个「在目标频率下还能保证时序收敛的最低供电电压」就是 Vmin（最低工作电压）。Vmin 不是一个随便定的数，它受这些因素影响：

  • 工艺偏差：硅片有快慢角（fast/slow process），同型号芯片有的快有的慢，慢片 Vmin 更高，量产要按最坏角留余量；
  • 温度：低温在某些工作区反而让特定路径更紧，高温通常使载流子迁移率下降、门变慢，低电压下还可能出现温度反转；
  • 老化：NBTI/HCI 老化会让管变慢，Vmin 随寿命漂移，也要留 guard band。

正因为 Vmin 把「能省到什么程度」卡死，且对工艺/温度/老化敏感，它是低功耗签核、量产测试（低压测、speed binning）里非常实际的工程问题。

四、V/F 曲线与 DVFS：成对调节的工作点 ​

把「每个可安全运行的频率，对应一个够支撑它、又尽量低的电压」画成曲线，就是 V/F 曲线（电压-频率关系）。工程上不会让芯片在连续区间任意取值，而是预先标定若干离散的性能工作点 OPP（Operating Performance Point），每个点是一对 (频率 f, 电压 V)：

工作点频率电压动态功耗（相对，按 V²·f）用途
高性能档高高高游戏、重负载、瞬时响应
中档位中中明显下降日常交互
省电档低低大幅下降轻负载、后台、待机前

（表中数值仅示比例关系；真实 OPP 由厂商针对每颗芯片/工艺角标定。）

按负载在这些点之间动态切换，就是 DVFS（Dynamic Voltage and Frequency Scaling，动态调压调频）——手机「性能模式/省电模式」、电脑 CPU 的调频 governor、大小核调度背后的核心机制。注意 DVFS 的调节次序有讲究，避免在时序上踩空：

  • 升档（要更强性能）：一般先升压、再升频。先把电压抬到能支撑高频，再提频率，过程中不会出现「高频但电压还不够」的危险窗口；
  • 降档（要省电）：一般先降频、再降压。先放慢，再把电压降到新频率的 Vmin 之上。

切换还需要稳压器（PMIC/DC-DC）响应、时钟锁相环重新锁定，需要几十微秒到毫秒级的稳定时间，不是免费瞬间完成——这也是后续《电源管理芯片 PMIC》篇和进阶 DVFS 实现要处理的。

为什么「只降频、不降压」省电有限？因为 P∝V²·f，只动 f 是线性省；只有把 V 也降下来，才能吃到平方红利。反过来「只降压、不降频」则直接违反时序约束、会算错。V 和 f 必须成对、且按 V/F 曲线走，这是这一篇最该带走的结论。

五、一个容易吵错的问题：赶快算完去睡，还是慢慢算？ ​

有了 V²·f，就能澄清一个经典争论。假设有一件固定的计算量，两种跑法：

  • A：高频高压快跑，然后早早进入睡眠（race-to-idle，竞待）；
  • B：低频低压慢跑，拖更长时间。

关键要把**功率（瓦，瞬时）和能量（焦耳，总耗电）**分开：

  1. 只看动态能量：一件活的翻转次数（α·C·N）大体固定。快跑时 V 高，每次翻转耗能 ∝V²；慢跑可用低得多的 V，每次翻转更省。因此纯动态能量上，低压慢跑往往更省（吃到 V² 红利）。
  2. 但漏电/常开开销随「通电时间」线性累积。快跑能更快进入电源门控的深睡、把漏电时间缩短；慢跑期间漏电一直在流。当漏电或常开域开销占比大时，快跑早睡反而总能量更低。
  3. 还有体验与响应约束：交互场景需要瞬时高性能，用户不能等；而后台、可延迟任务适合压到低压慢档。

所以没有放之四海皆准的答案，工程上是按「动态能量 vs 漏电时间 vs 响应延迟」三者权衡：漏电可观且能深睡时倾向 race-to-idle，纯动态主导且不急的任务倾向低压慢算。这也再次说明低功耗是软硬件协同的系统决策，不是单一硬件旋钮。（能量与功率的严格区分见后续《能量与功率》篇，DVFS 的档位与稳压实现见进阶层。）

六、把这一篇连到整个省电阶梯 ​

  • 电压的平方杠杆，使得所有动电压的技术收益最大、复杂度也最高：DVFS（同一模块动态切档）< 多电压域（不同模块同时供不同电压，要加电平转换单元）< 近阈值（压到晶体管阈值附近，省到极致但对工艺/偏差极敏感）。
  • 不动电压、只让闲着的部分别翻转（时钟门控），是零代价、最先做的手段；动电压、做电源域和断电则要 UPF、隔离/保持、电源序等整套方法学兜底。
  • 这条「收益—代价」阶梯在低功耗导读里有总图，本篇负责把其中最关键的 V/F 这一级的物理原理讲透。

这一篇在知识体系里的位置 ​

总结 ​

一句话总结：动态功耗 P∝α·C·V²·f 里电压是平方项，使降压成为杠杆最大的省电手段（电压减半动态功耗降到约四分之一，而降频只是线性省），但降压会减小晶体管对负载电容的充放电电流、让门传播延迟变大，关键路径可能在一个时钟周期内走不完而产生建立时间违例，因此电压通过「门延迟→关键路径→最高频率」的因果链锁死了频率，两者不是独立旋钮；工程上据此标定由若干 (频率,电压) 性能工作点 OPP 组成的 V/F 曲线，每个频率配一个刚好够时序又尽量低的电压，低于此电压（Vmin，受工艺角/温度/老化影响）就会算错，系统按负载在这些点间动态切换即 DVFS，且升档要先升压再升频、降档要先降频再降压；于是只降频不降压吃不到平方红利、只降压不降频会时序崩，二者必须成对调节；而「快跑早睡 race-to-idle 还是低压慢跑」没有统一答案——纯动态能量上低压慢跑因 V² 更省，但漏电与常开开销随通电时间累积时快跑早睡总能量更低，还要兼顾响应延迟，低功耗因此是软硬件协同的系统权衡。
