FPGA 进阶 40：接口协议调试案例——典型故障与定位路径
本文是
fpga/进阶层第 44 篇。调试方法论见调试方法论和 ILA/VIO 调试；这篇是接口专题案例集，每个案例给"看什么信号、正常值是什么、不符合往哪查"。

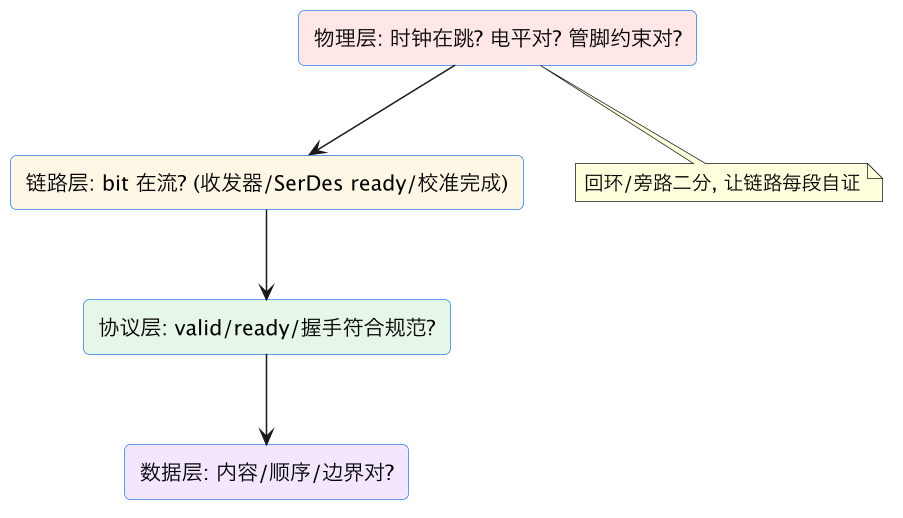

通用定位方法
纪律：别猜，抓实际波形对照规范逐字段对；先写最小回环/最小帧让链路自证；观测点就放在接口边界（ILA 抓 valid/ready/data）。
二、案例集
案例 1：AXI 总线死锁（主机一直等）
| 现象 | 查点 |
|---|---|
| awvalid 高、无进展 | W 通道没发（wvalid/wlast 漏）；AW 和 W 必须都发才成交 |
| 写后等不到 bresp | bready 没拉高，从机发不出 bvalid，outstanding 占满全卡死 |
| 读无数据 | rready 漏接；ar 通道没发全（arlen/arsize 缺省错） |
| 偶发卡死 | 复位不完整（aresetn 时序）、aclk 接错域、Lite/Full 混接 |
ILA 同时抓五通道 valid/ready，找"valid 高但 ready 永不回"的那对，顺接收方查。
案例 2：UART 乱码/无输出
- 时钟实际频率 ≠ 代码假设（MMCM 配错整体偏差）；
- 波特率分频误差：分频=clk/baud，误差**<2%**；
- TX/RX 接反、电平（TTL vs RS232、3.3V vs 1.8V）、共地；
- 数据位/停止位/校验位不一致。 → 先 FPGA 自发自收回环自证 FPGA 侧，再查线和对端。
案例 3：SPI/I2C 读不回数据
- SPI：CPOL/CPHA 模式与从设备不符（采样边沿错）、片选极性/保持时间、位序 MSB/LSB；
- I2C：地址（7 位地址与读写位别搞混，如 0x50 vs 0xA0）、SCL/SDA 上拉缺失、时钟拉伸；
- 共因：上电后没等从设备就绪、读时序比写多一拍。
案例 4：DDR MIG 校准不过
init_calib_complete不拉高：查 sys_clk/ref_clk 频率与 IP 配置一致（常 200M）、复位；- IP 器件参数（类型/容量/位宽）与实际芯片严格一致；
- MIG 生成的 XDC 整体采用，别手改字节组/Vref；
- 读 mmcm_locked 和校准状态码定位阶段；
- 校准过后：app_cmd 地址按 IP 行列映射、app_rdy 握手。
案例 5：LVDS/源同步全错或偶发误码
- 全错：bitslip 字对齐没滑到字边界、IDELAYCTRL 参考钟（200M）缺失/未约束导致 delay 无效、随路钟 BUFIO/BUFR 接法；
- 偶发：采样点在窗口边缘——扫 IDELAY 做眼图扫描取窗口中心并留裕量；差分端接/等长（SI 篇）；接收后用异步 FIFO 进系统域。
案例 6：RGMII 千兆不通
- TX/RX 延迟模式（IDELAY/内部延迟）需与 PHY 配置匹配；
- RGMII 时钟与数据相位（内部/外部 90°）；
- PHY 需经 MDIO 配置（速率/双工/自协商），复位时序；
- 千兆网 MAC 源 MAC/IP、帧格式（以太网篇）。
三、调试工具箱对照
| 手段 | 用途 |
|---|---|
| ILA 抓接口信号 | valid/ready/数据/状态，见 ILA 篇 |
| 回环（TX→RX） | 隔离 FPGA 与对端 |
| 最小帧/寄存器读写 | 让链路最小自证 |
| VIO 手动驱动 | 控制复位/启动/参数 |
| 状态寄存器读出 | IP 内部状态/错误计数（MIG/以太网/PCIe 都有） |
| 协议规范 checklist | 逐字段对照，不靠记忆 |
常见坑对照
| 坑 | 正确做法 |
|---|---|
| 不改代码直接猜原因 | 抓波形、分层二分 |
| AXI 漏接 ready | 五通道全接、ILA 看握手 |
| 波特率拍脑袋 | 算误差 <2%，回环先验证 |
| MIG 管脚手改 | 整体采用生成 XDC |
| bitslip/delay 不做训练 | 眼图扫描定窗口中心 |
| PHY 不配置就发包 | MDIO 初始化+查链路状态 |
相关与延伸
方法：调试方法论、ILA/VIO；各接口专篇：AXI4、UART/SPI/I2C、DDR、LVDS、RGMII。 系统级清单：bring-up 清单。
一句话总结
接口调试按四层走：物理层（时钟/电平/管脚）→链路层（bit 流/校准完成）→协议层（valid/ready 握手）→数据层（内容/边界），每层用回环和最小帧自证、ILA 抓实际波形对照规范逐字段核对。高频坑：AXI 死锁九成是"某通道 valid 高而 ready 永不回"（漏接 rready/bready、AW 发了 W 没发）；UART 乱码先查时钟和波特率误差（<2%）再查线序电平，回环自测隔离；SPI/I2C 查 CPOL/CPHA、地址含 R/W 位、上拉；MIG 校准不过查参考钟频率、IP 与实际器件一致、生成 XDC 别手改、看 init_calib_complete 和状态码；LVDS 全错查 bitslip/IDELAYCTRL，偶发误码查采样窗口（眼图扫描取中心）；RGMII 查延迟模式和 MDIO 配置。核心心法：别猜，让链路自己说话。
