FPGA 原型验证专题 35：多 FPGA IO 引出、连接器与引脚规划——从割边到物理管脚的电平、SI 与取舍流程 ​

更新时间：2026-09-13。本文是原型外围姊妹系列第十篇、模块 C（真实接口接入）的收尾。13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频 解决的是"割边信号在逻辑层怎么过片"；31 速率适配器 Speed Adapter 弹性FIFO/两种范式解决的是"对外接口怎么速率适配"。本篇补最后一公里：这两类信号怎么从逻辑网络变成 FPGA 物理引脚上的电平，穿过连接器，且在系统跑起来后不出信号完整性问题。

这一篇在体系里的位置 ​

再合理的逻辑分区（12 多 FPGA 分区算法 割集/容量/图划分）、再强的速率适配，最终都要受限于一个硬约束：FPGA 的物理引脚和高速收发器数量是有限且固定的。SoC 内部信号数量远超 FPGA 外露 IO，跨片割边、对外接口、调试 trace、时钟复位都在抢同一批引脚和 bank。引脚规划不是"实现末尾填个 XDC"，而是反过来约束分区算法、TDM 比例、接口取舍的一级设计变量。很多项目的进度不是栽在综合不过，而是栽在"割边数超过板上可用差分对、最后两周还在重新分区/改板"。

本文要回答的问题 ​

  • 从逻辑割边到物理引脚，中间经过哪些决策（IO 标准、bank、差分对、连接器、走线）？
  • 单端/差分、LVCMOS/LVDS/SubLVDS/PODL 等电平怎么选？bank 供电冲突怎么避免？
  • 跨片互联用普通并行 IO 还是 SerDes？TDM 比例和引脚数怎么交换？
  • 连接器（高密度阵列、FMC/HSMC/VHDCI、高速差分）选型和引脚映射有什么讲究？
  • 信号完整性、随路时钟、源同步、引脚保持（dont-touch）怎么写进约束？
  • 割边/对外信号超出物理 IO 时，按什么流程取舍？
  • 引脚规划为什么必须和逻辑分区、接口子卡规划协同迭代？

一、信号的三类去向与资源竞争 ​

多 FPGA 原型上，需要占物理引脚的信号分三类，它们抢同一批资源：

类别例子特点
跨片互联信号分区割边（地址/数据/控制/时钟）数量最大，决定 TDM 比例，常走并行差分或 SerDes
对外接口信号DDR/PCIe/以太网/USB/MIPI/UART…（72~75 篇）有电气/协议硬要求，绑定特定 bank/收发器/refclk
观测与系统信号trace、调试口、时钟、复位、状态灯trace 可能很宽（69 篇），时钟/复位要求专用/低抖动

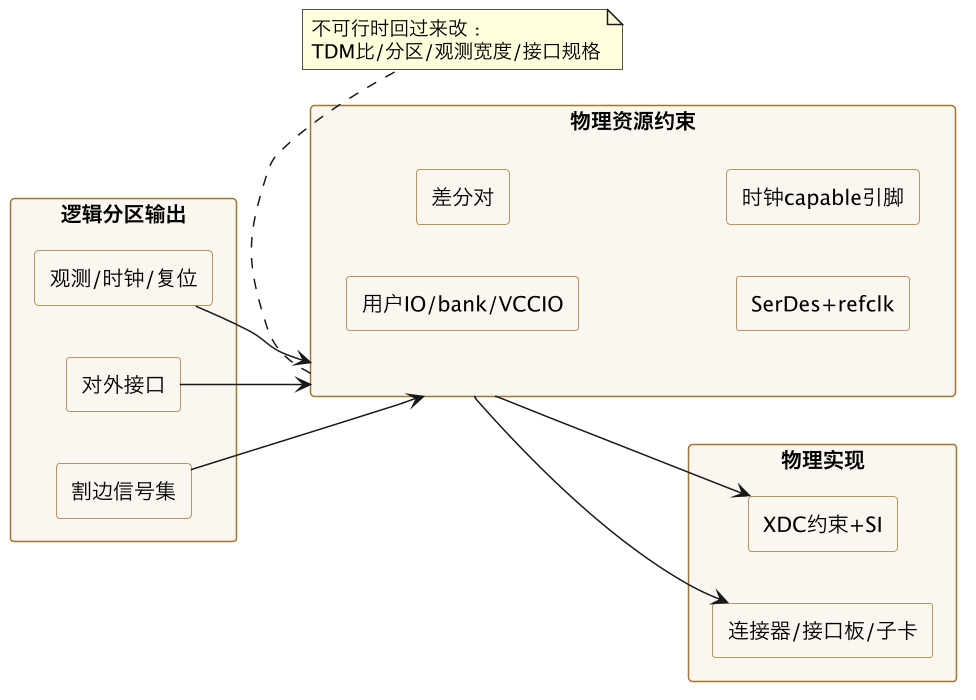

物理资源则是四种有限供给：**普通用户 IO 引脚（按 bank 分组、受 VCCIO 限制）、高速差分对（成对、部分可作 SerDes 参考）、GTH/GTY 等串行收发器（数量少、位置固定、需 refclk 引脚）、时钟 capable 引脚（MRCC/SRCC，数量少）。**引脚规划的本质是在这四种资源上给三类信号做可行分配，并反过来在不可行时调整分区和需求。

FPGA 原型验证专题 35：多 FPGA IO 引出、连接器与引脚规划——从割边到物理管脚的电平、SI 与取舍流程 示意图（第 2 张）

二、IO 标准、bank 供电与差分对分配 ​

1) IO 标准由"对端"和"速率"共同决定，不能逐个引脚随意选。FPGA 每个 bank 的 VCCIO 是统一的（部分高级器件支持更细粒度，但原型设计按 bank 统一假设最稳），同一 bank 里不能混压。因此引脚分配的第一步不是画连线，而是按电平标准给信号分组、再把组分到 bank：板间/接口板互联常用 LVDS 或低压差分（抗干扰、速率高、一对传一位），板内短距低速可用 LVCMOS；DDR 接口的 PODL/SSTL 必须放在带对应 VTT/ODT 支持的专用 bank。跨片信号若用单端 LVCMOS 跑较高频率，串扰和同步开关噪声（SSN）会明显，割边宽总线一般优先差分。

**2) 差分对必须落在器件的 P/N 对上。**每对有固定的主/从（master/slave）引脚，内部有专用差分缓冲，不能拿任意两个普通 IO 凑一对。规划时先统计可用差分对总数和每 bank 分布，再分配割边和高速接口；随路时钟/源同步时钟必须落在时钟 capable 引脚上才能用全局/区域时钟缓冲（BUFIO/BUFR/BUFG），普通引脚进来的时钟会极大抖动甚至不能用作时钟。

**3) 同步总线要成组、同 bank/邻 bank、等长。**一组并行总线（割边数据总线、源同步接口）尽量放在同 bank 或相邻 bank，便于约束同组、匹配延迟和走等长；把一条总线撒到三个角上的 bank，时序收敛和 PCB 走线都会变成噩梦。字节组（byte lane）天然是分组单元。

**4) 预留与对称。**留出一定比例空闲 IO（经验 10%~20%）给后期加观测信号、飞线救急、工程改样；多片 FPGA 间同类信号尽量对称分配，降低约束和接口板复杂度。

三、跨片互联：并行 IO 还是 SerDes，引脚与 TDM 的交换 ​

13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频讲过割边要靠 TDM 在物理线上分时复用。物理上承载 TDM 通道有两种主流方式，引脚规划阶段就要定：

  • 宽并行 LVDS 互联：几十~几百对差分线，在中高速时钟下并行传多个 TDM 时隙，延迟低、实现简单，是多 FPGA 板的传统主力；代价是吃大量差分对和连接器管脚，板级走线密。
  • SerDes/高速串行互联（Aurora 等，02 篇）：几对高速收发器传很大聚合带宽，省普通 IO、距离远（可出机箱/接交换网络板），代价是占用稀缺 GTH/GTY、有 SerDes 编解码延迟和更复杂的时钟/复位/训练，对"割边很多但板上差分对不够"的情形是关键出路。

引脚数 ↔ TDM 比的交换关系：给定割边信号数 N、可分配物理通道数 P（并行对或 SerDes 等效时隙），TDM 比约为 N/P。TDM 比越大，跨片信号被时间拉得越长、系统可达频率越低（19 原型频率与时序收敛 TDM 降频/关键路径）。这就是引脚规划反向约束分区的核心机制：

  • 割边太多 → 物理通道不够 → TDM 比飙升 → 频率塌方；
  • 解法要么加物理通道（更多差分对/上 SerDes），要么减少割边（重新分区，12 多 FPGA 分区算法 割集/容量/图划分），要么降低对频率的要求。
  • 这个权衡必须在"分区—引脚—板级"之间迭代，不能分区定死后才发现脚不够。商用原型 Compiler 通常把板级可用互联拓扑作为分区约束输入，让割边优先落在已布线的互联通道上。

四、连接器选型与引脚映射 ​

FPGA 的 BGA 球不是直接焊外设线的，中间经连接器体系（75 篇的接口板/交换网络/子卡）。引脚规划要"规划到连接器"：

  • 高密度阵列连接器（厂商专用 mezzanine、Samtec/Q 系列等）：管脚多、间距小、地针密，承载 FPGA 到接口板的原始大批 IO，引脚分配要保证信号-地-信号的回流针排布，控制阻抗。
  • 标准 mezzanine（FMC/VITA 57、HSMC 等）：引脚定义标准化，子卡可互换；FMC 分 LPC/HPC，含一定数量差分对和收发器/时钟，选槽位时核对差分对数、SerDes 数、时钟脚是否够该子卡。
  • 高速差分/光口连接器：承载 SerDes 互联（Aurora/PCIe/网络），要配合参考时钟引脚和 AC 耦合电容位置。
  • 专用调试/低速头：JTAG、UART、GPIO、状态灯、时钟/复位引出，用普通排针/调试连接器，单独成组便于飞线和示波器探头。

映射纪律：

  1. 一个逻辑信号组对应连接器上连续/成区的脚，不要把一条总线打散到多个连接器，降低走线与 SI 风险。
  2. 差分对在连接器上也要成对、同组、邻地针，跨越连接器的 P/N 不能错配，极性在需要时可在 FPGA 内反转但要记录。
  3. SerDes 与其 refclk 就近、同连接器/同区，减少参考时钟偏斜与噪声。
  4. 跨板信号名与 FPGA 管脚约束、网表端口、接口板网表四处一致——这是最容易出错的"命名不同步"，应有自动从统一引脚表生成 XDC 和接口板引脚表的流程，而不是两处手抄。

五、信号完整性、源同步时钟与约束协同 ​

引脚规划不是数字逻辑的事，高速 IO 的 SI 必须在引脚和约束阶段就考虑：

  • 回流与地：高速信号需要完整参考平面和就近地针/过孔，跨分割、缺地针会造成阻抗突变和 EMI；差分对要等长、受控阻抗。
  • 源同步接口：割边并行总线常带一个随路时钟（source-synchronous），数据与时钟的相位/延迟关系靠 IDELAY/IDELAYCTRL、MMCM 相移或 I/O SERDES 校准；时钟必须进时钟 capable 脚，数据-时钟偏斜在同组内约束匹配。降频后仍要保证这一接收结构成立。
  • 引脚与时序约束联动：XDC 里 set_property PACKAGE_PIN/IOSTANDARD、create_clock（物理端口时钟）、set_input_delay/set_output_delay、伪路径/异步约束要与引脚分配一起评审；割边 TDM 通道、跨片异步时钟要有明确的 CDC 约束（与 18 原型约束体系 SDC/XDC/跨片时序/例外一致）。
  • 保留测试点：关键时钟、复位、握手、训练状态、至少一组割边数据在接口板/连接板上留探头测试点，bring-up 时用示波器验证物理层（呼应 33 PCIe/SerDes 上原型 硬核/降速子卡/LTSSM）。
  • 电平兼容与热插拔：接口板/子卡可能带电插拔或上电顺序不同，IO 电平、热插拔缓冲、钳位要核对，避免倒灌损伤 FPGA bank。

关键信号的特殊保护：时钟、复位、JTAG/调试、build_id 等系统信号应加 dont-touch/锁定约束，避免综合或分区工具把它们优化、复用或挪作跨片 TDM（与 14 可观测性插桩 dont_touch/probe/可见性预算、28 处理器 JTAG/调试口上原型 GDB/trace/失真同一原则）；这些信号一旦在重新综合后悄悄换脚，接口板和调试器会全线失效且极难排查。

六、物理 IO 不够时的取舍流程 ​

当"割边 + 对外接口 + 观测信号"的需求超过物理 IO/差分对/收发器供给，按下面顺序做权衡，每一步都记录代价，而不是私下砍信号：

  1. 重审分区，先减割边：用图划分（12 多 FPGA 分区算法 割集/容量/图划分）把强耦合模块归并同片，从源头减少跨片信号数；这是最划算的一步，往往一次分区调整省出几十对脚。
  2. 提高 TDM 比：在可接受的频率损失内，让更多割边时分复用同一物理通道；评估对系统频率和关键路径的影响（19 原型频率与时序收敛 TDM 降频/关键路径），不要把频率压到软件/OS 无法接受。
  3. 并行改串行：把部分割边从宽并行 LVDS 迁到 SerDes/Aurora，用少量收发器换大批普通 IO；代价是延迟、收发器资源和时钟/训练复杂度。
  4. 砍/缩观测面：trace 宽度、预留调试信号通常最先让步——改为窄 trace、只引关键组、或用片上 trace buffer 少占外部脚（trace 深度工程见后续 D3 篇；69 篇也建议片上 trace 优先）。
  5. 降接口规格：外设降代/降宽（PCIe x8→x1、Gen3→Gen1、显示降分辨率、并行总线降位宽），把省下的收发器/引脚让给割边；与软件/系统团队确认降规格不影响要验证的功能。
  6. 增加 FPGA 片数或换更大封装：当以上都不足，上板卡容量/IO 更富余的器件或加片——成本和机架空间上升，属于容量规划层面的决策（后续 F1 篇）。
  7. 冻结引脚基线：取舍完成后锁定一版引脚/约束基线并纳入 manifest（20 比特流烧录与四方版本一致 manifest/门禁），此后任何引脚变更都要评估对接口板/子卡/线缆的影响，禁止私自改脚。

七、引脚工程检查清单 ​

分区/规划阶段：①三类信号（割边/对外/观测）和四种资源（IO/差分对/收发器/时钟脚）建账，余量 ≥10%~20%；②按电平标准分组到 bank，同组总线同/邻 bank；③差分对、SerDes+refclk、源同步时钟脚预分配；④割边数 vs 物理通道算出 TDM 比并评估频率；⑤连接器槽位差分对/收发器/时钟满足子卡要求。

约束/实现阶段：⑥XDC 的 PACKAGE_PIN/IOSTANDARD/端口时钟/延迟/CDC 约束齐全且与统一引脚表一致；⑦关键时钟/复位/JTAG/build_id 加锁定保护；⑧高速走线等长、阻抗、回流地针/过孔、AC 耦合核对；⑨关键信号留测试点。

上板阶段：⑩示波器/ILA 验证时钟、复位、训练握手与一组割边物理层；⑪反复上下电/复位看跨片链路训练稳定；⑫引脚基线、接口板版本、子卡版本随 build_id 锁定可追溯。

八、引脚表作为活文档：从统一数据源到自动生成 ​

引脚规划失败的组织，几乎都败在"同一份信息抄了四遍、四遍不一致"：原理图有一份、FPGA 约束 XDC 一份、接口板/子卡网表一份、软件团队的引脚说明又一份。分区每改一次，靠人手工同步，迟早漏掉一处，而漏掉的那一处通常要到上板示波器阶段才暴露。成熟做法是把引脚规划做成单一事实源 + 自动生成：

**统一引脚表（pin manifest）的字段建议。**每行至少包含：信号逻辑名（与网表端口一致）、所属功能组、源端 FPGA/端口方向、PACKAGE_PIN、IOSTANDARD/VCCIO、P/N 配对号、差分/单端、是否时钟 capable、所在 bank、连接器名+连接器管脚、对端板/子卡及管脚、电平转换/端接要求、是否锁定保护、备注（用途/变更原因）。这张表用 CSV/表格或结构化文件维护在版本库里。

生成物。从这张表用脚本生成：①各 FPGA 的 XDC 片段（PACKAGE_PIN/IOSTANDARD/差分对属性/时钟脚属性/DONT_TOUCH 锁定）；②给硬件团队的接口板/线缆连线表；③给软件/调试团队的引脚速查（哪个连接器上有 UART/JTAG/状态灯）；④与分区割边报告的对账结果（割边信号是否每个都有物理通道、方向是否正确）。脚本同时做规则检查：同 bank 混压、差分对没落在合法 P/N、时钟信号落在普通脚、一个管脚被两个信号占用、连接器管脚越界等，错误直接在 CI 里红灯。

**变更走评审而不是直接改表。**引脚基线一旦冻结（第六节），任何改动走小型评审：为什么改、影响哪些板/线缆/子卡、是否需要改板或跳线、软件侧是否要改配置。每次变更 bump 引脚表版本并与比特流 build_id 绑定——拿到一块板，能查出它该配哪版引脚表、哪版接口板、哪版子卡（与 20 比特流烧录与四方版本一致 manifest/门禁 完全同构）。

**早期不完美也值得做。**第一次做这套自动生成会觉得麻烦，但一个跨多 FPGA、多个接口板子卡、分区会反复调整十几轮的项目里，手工同步几乎必然出错。哪怕最初只是一个几十行的 CSV 转 XDC 脚本，也能消灭最致命的那类"网表端口和管脚对不上、上电才发现"的事故。引脚表和 58 篇的 info_table 思想一脉相承：用一张可追溯的映射表，把跨工具/跨团队的对应关系显式化、机器可检查化。

与系列及现有篇目的链接 ​

总结 ​

一句话总结：引脚规划是把逻辑割边、对外接口和观测时钟三类信号，塞进用户 IO/差分对/SerDes/时钟 capable 脚四种有限物理资源的一级设计变量，它反向约束分区和 TDM，而不是实现末期填 XDC；做法上先按电平标准把信号分组到统一 VCCIO 的 bank（同组总线同/邻 bank、差分对必须落器件 P/N 对、源同步时钟必须进时钟 capable 脚、留 10%~20% 余量），跨片在宽并行 LVDS（吃脚多、延迟低）与 SerDes/Aurora（几对收发器换大批 IO、有编解码延迟）之间按"割边数/物理通道≈TDM 比，TDM 比越高频率越低"的关系权衡，并让商用 Compiler 把板级互联拓扑当分区约束；信号经高密度阵列/标准 FMC/HMC/高速差分连接器成组成区映射，保证差分成对邻地、SerDes 与 refclk 就近、信号名在网表/XDC/接口板/子卡四处由统一引脚表自动生成，高速脚在规划阶段就落实回流地、等长受控阻抗、源同步延迟校准、CDC 约束和测试点，时钟/复位/JTAG/build_id 加 dont-touch 锁定防止重综合后悄悄换脚；当物理脚不够时，严格按"重分区减割边（最划算）→提高 TDM 比→并行改串行→先砍 trace/观测宽度→接口降代降宽→加片或换大封装"的顺序取舍并记录代价，最后冻结引脚基线随 build_id 锁定——把"分区—引脚—板级"做成协同迭代而非串行交接，才能避免项目末期栽在"割边超过差分对、最后两周还在改板重分区"这种本可预防的事故上。
