FPGA 进阶 33：HLS 优化——pipeline/unroll/dataflow 与存储分区 ​

本文是 fpga/ 进阶层第 37 篇。指令基础见 HLS 入门。HLS 优化的思路和手写 RTL 的流水线与资源优化完全同构——时间并行、空间并行、存储带宽、数据搬运四件事。

本文要回答的问题 ​

  • PIPELINE/UNROLL/DATAFLOW 分别是什么并行？代价是什么？
  • II 压不到 1 时怎么定位瓶颈？
  • 数组为什么要分区？block/cyclic/complete 怎么选？
  • 优化迭代的正确顺序是什么？

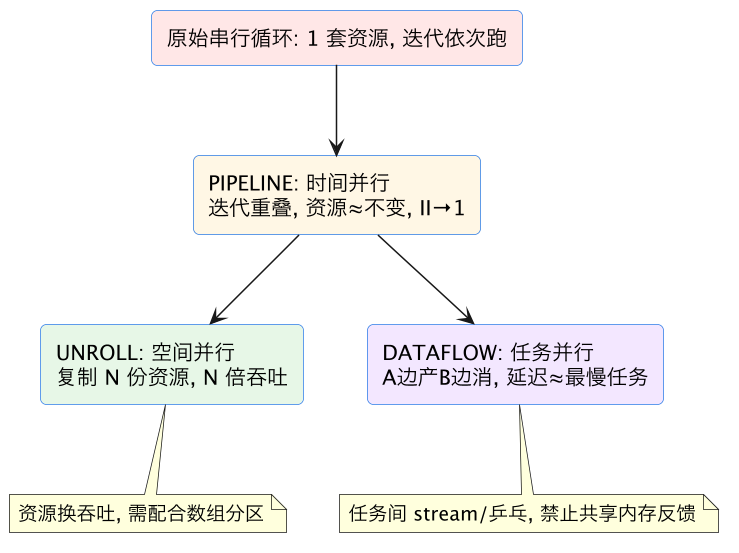

一、三个并行杠杆 ​

FPGA 进阶 33：HLS 优化——pipeline/unroll/dataflow 与存储分区 示意图（第 2 张）
指令并行类型吞吐收益资源代价前提
PIPELINE II=1时间（流水）II 从循环延迟→1几乎不增存储/依赖/接口喂得饱
UNROLL（完全/部分）空间（复制）N 路并行N 份运算+存储端口数组同步分区
DATAFLOW任务级多任务重叠FIFO/乒乓缓存单向流式数据传递

二、II 压不下去：三类瓶颈 ​

PIPELINE 后看综合报告 'II achieved' vs 'II requested'，达不到时报告给出瓶颈：

  1. 存储端口瓶颈：循环每拍读 4 个元素，一块 BRAM 只有 2 口 → 分区：
    cpp
    #pragma HLS ARRAY_PARTITION variable=buf cyclic factor=2 dim=1
    • complete：全拆成寄存器，并行度无限、最费 LUT/FF；
    • block：连续段切块（适合按段访问）；
    • cyclic：交错分块（适合多通道轮询）；factor=块数。
  2. 循环携带依赖（loop-carried）：acc += a[i]*b[i] 这类累加，每轮依赖上轮；多为部分展开+多个部分和（树状累加）缩短依赖链；
  3. 接口/搬运：stream 反压、m_axi 未突发——连续访问模式让工具合并 burst，DATAFLOW 预取。

三、存储整形：PARTITION vs RESHAPE ​

  • PARTITION：一块大数组拆成多块小 BRAM/寄存器，增加并行读写端口数（为 UNROLL/高 II 服务）；
  • RESHAPE：不拆块，但把多个元素合并进一个更宽的字（如 16 个 8bit→4 个 32bit），一次访问读多个元素，端口数不变、单次读得更多。

经验：小系数表/抽头窗 → complete 成寄存器；大帧缓冲 → 留 BRAM/DDR，靠分块+突发提高带宽。

四、数据搬运与 roofline ​

HLS IP 的实际性能上限 = min(算力, 接口带宽)。先估：

  • 算力：DSP 数 × 频率 / 每样本所需乘法数；
  • 带宽：每进出字节数 × 吞吐率，对比 m_axi 位宽 × 频率（如 128bit×150M≈2.4GB/s 理论，突发效率再打折）。

带宽不够时：压缩数据位宽、减少中间结果往返 DDR（任务合并/片上缓存复用）、多个 m_axi 口并行、DATAFLOW 让计算与搬运重叠。

五、推荐优化顺序 ​

  1. 定接口与数据格式：stream 流式、axilite 配置、数组走 m_axi 且访问连续；
  2. 内层循环 PIPELINE II=1：解决存储分区/依赖直到报告达标；
  3. DATAFLOW：把读入→计算→写出拆成流式任务并行；
  4. 外层 UNROLL：还需更高吞吐时空间复制，同步分区数组，盯资源报告；
  5. cosim 复核：周期级仿真确认真实 II/延迟/反压行为；
  6. 迭代到满足吞吐且 DSP/BRAM/LUT 在预算内（与 FPGA 功耗估计联动）。

常见坑对照 ​

坑后果正确做法
不看 II 报告就认为流水成功实际 II>1、性能差每次综合看 achieved II 与瓶颈
UNROLL 不分区数组存储端口卡死，UNROLL 白做UNROLL 配 ARRAY_PARTITION
任务间共享大数组DATAFLOW 失败/回退串行用 stream 或乒乓缓冲单向传递
m_axi 随机跳地址无法突发、带宽极低访问连续化、合并 burst
complete 分区大数组LUT/FF 爆炸大数组 block/cyclic 或留 BRAM
累加链不处理II 被依赖链锁死部分和树状累加
忽略反压/ FIFO 深度cosim 卡死或丢数配足 FIFO、cosim 验证

相关与延伸 ​

前置：HLS 入门、流水线与资源优化、AXI4 与带宽。 取舍深论见专家层《HLS 深水区》《HLS 与手写 RTL》。

一句话总结 ​

HLS 优化四个杠杆：PIPELINE 是时间并行（迭代重叠、资源几乎不增、II→1，性价比最高）；UNROLL 是空间并行（复制 N 份运算单元，必须同步 ARRAY_PARTITION 拆数组喂端口）；DATAFLOW 是任务并行（多任务流式重叠、延迟≈最慢任务，要求单向 stream/乒乓、禁共享内存）；ARRAY_PARTITION/RESHAPE 是存储整形（complete→寄存器无限并行最费、block/cyclic→多块 BRAM 增端口、reshape 加宽字）。方法论：定接口（stream/m_axi 连续突发）→ 内层 PIPELINE 拿 II=1 → 按报告瓶颈（存储端口/携带依赖/接口）逐个解 → DATAFLOW 任务并行 → 仍不够再 UNROLL，每步看综合报告的 achieved II/资源并用 cosim 周期级复核；最后用 roofline 判断瓶颈是算力还是带宽——接口不够时优化计算毫无意义。
