FPGA 进阶 22：Zynq SoC 入门——PS/PL 划分、启动流程与 Vivado 块设计 ​

本文是 fpga/ 进阶层第 26 篇。Zynq 枢纽页讲了「ARM + FPGA 异构、软硬件协同」的思想，这篇讲真正上手做第一个 Zynq 工程：PS/PL 怎么分工、三类 AXI 接口（GP/HP/ACP）、怎么用 Vivado 块设计（IP Integrator）图形化搭出系统并自动连 AXI/分配地址、上电启动流程。PL 与 PS 间的大数据搬运（AXI DMA/VDMA）在下一篇 进阶 27。

本文要回答的问题 ​

  • PS 和 PL 各负责什么？功能怎么划分？
  • GP / HP / ACP 三类 AXI 接口差在哪？控制面和数据面分别走哪个？
  • Vivado 块设计怎么搭？Block Automation / Connection Automation 做了什么？
  • 地址怎么分配？软件怎么靠 MMIO 访问 PL 寄存器？
  • 上电启动顺序（BootROM→FSBL→bitstream→软件/Linux）？

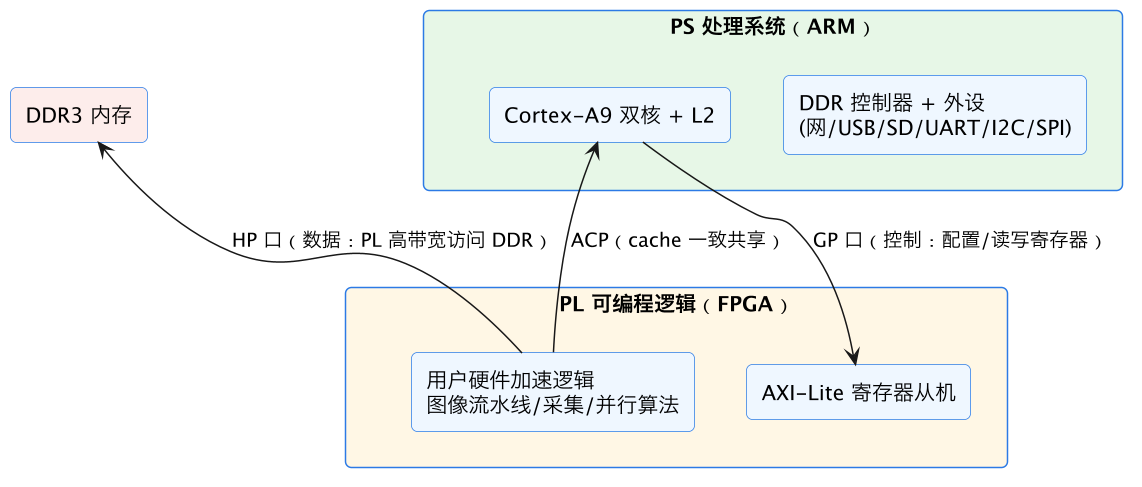

一、PS 与 PL：一颗芯片里的软件 + 硬件 ​

Zynq-7000 分两部分：

  • PS（Processing System）：双核 ARM Cortex-A9 + DDR3 控制器 + 千兆网/USB/SDIO/UART/I2C/SPI/CAN 等外设，上电就能跑（不依赖 PL），可跑裸机程序或 Linux；
  • PL（Programmable Logic）：就是传统 FPGA 逻辑（LUT/FF/DSP/BRAM/收发器），做并行高速逻辑。
FPGA 进阶 22：Zynq SoC 入门——PS/PL 划分、启动流程与 Vivado 块设计 示意图（第 3 张）

分工口诀：控制与决策在 PS，数据与流水在 PL。

放 PS（软件）放 PL（硬件）
控制流、复杂条件分支、状态管理数据流、大规模并行处理
协议栈、文件系统、网络、UI固定周期/严格实时、确定性延迟
不常变但复杂、易变的策略高吞吐计算（多通道、图像、滤波）
优点：灵活、好调试、改了不用综合优点：快、并行、吞吐高

二、GP / HP / ACP：PS 与 PL 的三类 AXI 接口 ​

接口主控用途典型场景
GP（General Purpose，2 主 2 从）PS 为主通用控制、配置、读写 PL 寄存器软件配置 PL、读写状态/少量数据
HP（High Performance，4 个）PL 为主PL 高带宽直接访问 PS 侧 DDR采集流写 DDR、从 DDR 读数据处理（走 DMA/VDMA）
ACP（Accelerator Coherency Port，1 个）PL 为主访问与 CPU cache 一致的内存软件/硬件频繁共享、要 cache 一致性的数据

记忆：控制面走 GP（PS 发号施令），数据面走 HP（PL 搬大块数据），要 cache 一致走 ACP。 AXI 协议本身见 AXI4-Stream/Lite 和 AXI4 完整。

三、Vivado 块设计（Block Design / IP Integrator） ​

Zynq 工程主流用图形化块设计搭，而不是纯写 RTL 连线：

  1. 建 Block Design，拖入 Zynq Processing System IP（代表 PS）；
  2. Run Block Automation：自动应用开发板预设（DDR 型号、MIO 固定外设——网口/UART/SD 等），勾掉不用的；
  3. 加 PL IP：自己的 AXI 模块（可用 Tools→Create/Package IP 打包，或 AXI GPIO/Direct DMA 等现成 IP）；
  4. Run Connection Automation：把 PL IP 的 AXI 从口连到 PS 的 GP 主口时，工具自动插入 AXI Interconnect、自动引时钟/复位、自动连；
  5. Address Editor 自动分配地址：给每个 AXI 从机分一段地址（如 0x43C0_0000 起 64K）；
  6. Validate Design（检查连线/地址/时钟）→ 生成 HDL wrapper → 综合实现出 bitstream；
  7. File→Export Hardware（含 bitstream） 到 Vitis/SDK，写软件。

块设计本质是自动生成连线 RTL；好处是 AXI 互联、时钟复位、地址映射这些繁琐易错的活工具全包，和纯 RTL 手写 AXI 从机是两种粒度。

软件怎么访问 PL 寄存器：地址段分配好后，软件把那段地址当 MMIO：

c
// 裸机（Vitis）：对基地址读写就是在访问 PL 里的 AXI-Lite 寄存器
#define MY_REG  (*(volatile unsigned int*)0x43C00000)
MY_REG = 0x01;            // 写：启动 PL 硬件
int status = MY_REG;      // 读：查 PL 状态
// Linux 下则通过 /dev/mem 或驱动 ioremap 同一物理地址访问

PL 端 AXI-Lite 从机把地址解码到对应寄存器——这就是「软件控制硬件」的落点。

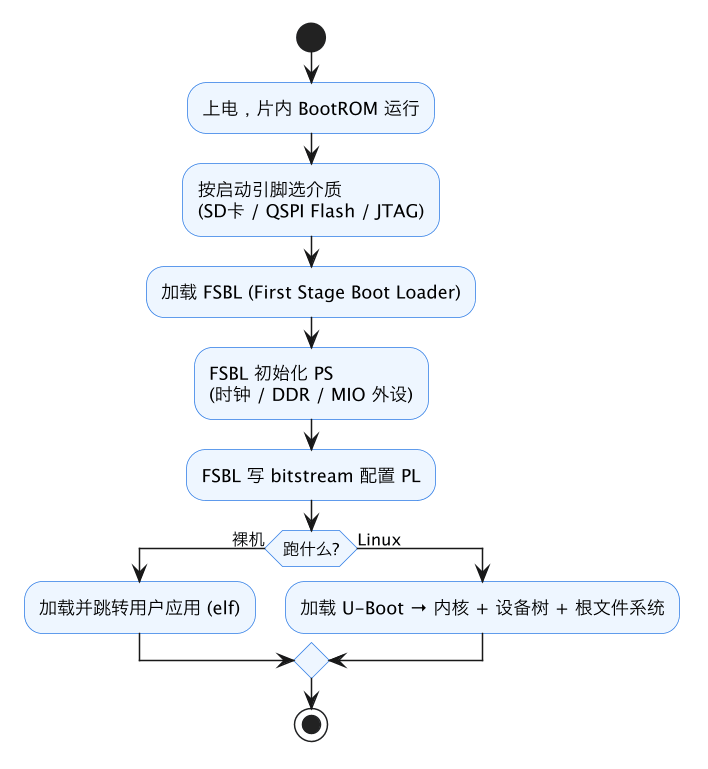

四、启动流程：PS 先起、再配 PL、再跑软件 ​

Zynq 上电由 PS 主导（PL 自己不会启动）：

FPGA 进阶 22：Zynq SoC 入门——PS/PL 划分、启动流程与 Vivado 块设计 示意图（第 4 张）
  • FSBL 由 Vitis 按硬件导出（.xsa/.hdf）生成；开发阶段用 JTAG 一键下载 FSBL + bitstream + elf，脱机量产用 SD/QSPI 启动（把 FSBL、bitstream、应用/boot 镜像打包放进去）；
  • 改了 PL 逻辑要重新出 bitstream 并重新导出硬件给 Vitis，否则软件地址/配置对不上；
  • PL 没配好（bitstream 没加载）时访问 PL 寄存器无效，软件要等 PL 配置完成。

常见坑对照 ​

坑后果正确做法
大数据搬运也走 GP 口带宽不够、卡顿大块数据走 HP 口 + DMA，GP 只管控制
Address Editor 漏分配/地址冲突软件读写 PL 无效Validate 检查，确认每个从机有唯一地址段
改了 PL 没重新导出硬件软件地址/外设对不上重新 Export Hardware 再建 Vitis 平台
PL 未配置就访问寄存器读到全 0/全 F、无响应等 bitstream 加载完成再访问
把复杂控制流硬塞进 PL状态机臃肿、难改控制决策放 PS，数据流水放 PL
块设计不 Validate 就生成时钟/复位/连线隐患先 Validate Design 清零报错
裸机/Linux 地址直接照抄 demo访问错地址挂死按本设计 Address Editor 的实际基地址

相关与延伸 ​

前置/配套：Zynq 异构枢纽页（架构与协同思想）、AXI4-Stream/Lite、AXI4 完整与互联（GP/HP 口上跑的协议）。 PS↔PL 大数据搬运（HP 口 + AXI DMA/VDMA、裸机/Linux 数据通路）见下一篇 进阶 27 Zynq 数据交互；块设计 IP Integrator 深入见 #28、嵌入式软件见 #29；专家线有 Zynq PS/PL 深水区、UltraScale+/Versal。

一句话总结 ​

Zynq = PS（ARM 双核 + DDR + 网口等，上电就跑、可上 Linux）+ PL（FPGA 逻辑）紧耦合在一颗芯片，分工口诀「控制与决策在 PS、数据与流水在 PL」。两者靠三类 AXI 口互联：GP（PS 主控，配寄存器/控制面）、HP（PL 主控，高带宽直连 DDR 搬大数据/数据面）、ACP（cache 一致共享）。上手流程：Vivado 建 Block Design 拖 Zynq PS → Run Block Automation 配 DDR/MIO → 加 PL IP → Run Connection Automation 自动插 AXI Interconnect、连时钟复位 → Address Editor 分配地址段 → Validate → 出 bitstream → Export Hardware 到 Vitis 写软件；软件把分配到的地址当 MMIO 读写即可控制 PL 寄存器。启动由 PS 主导：BootROM→FSBL（初始化 PS）→写 bitstream 配 PL→裸机 elf 或 U-Boot→Linux，开发用 JTAG、量产用 SD/QSPI；改了 PL 务必重新导出硬件、配好 PL 再访问。
