FPGA 入门 31：ILA 第一次用——片内示波器抓内部信号

更新时间：2026-09-12。本文是 fpga/ 入门层第 33 篇。为什么仿真对但上板错见 仿真看波形，调试方法论见进阶 ILA/VIO 高级调试、FPGA 调试方法论。

本文要回答的问题

• ILA 内部到底由哪几部分组成，probe、采样时钟、触发单元、采样存储各干什么？为什么它能看到芯片内部、示波器看不到的信号？
• 采样时钟选错（用了别的时钟域、用了会停的时钟）抓出来的波形会怎样？跨时钟域信号应该用哪个时钟采？
• 采样深度和 probe 位宽怎么换算成 BRAM 用量？一块 36Kb BRAM 能存多少样点，深度不够时怎么取舍？
• 触发位置（trigger position）百分比的含义是什么？为什么抓偶发故障必须留出触发前窗口？多级触发、状态序列触发解决什么问题？
• 综合器把信号优化掉、重命名、吸收进硬核时，mark_debug、keep、dont_touch、keep_hierarchy 分别用在哪一层？
• 调状态机、valid/ready 握手、FIFO、UART、按键这五类常见对象，各自应该把哪些信号接进 probe、触发点设在哪里？
• ILA 本身会不会改变设计行为？为什么调试版本现象可能消失，发布比特流为什么必须摘除调试核？

读完本文，你应当能独立为一个中等复杂度模块规划 probe 集合、估算 BRAM 开销、设置能回看故障原因的触发方案，并能判断什么情况下该用 VIO、JTAG-to-AXI 等其他调试核而不是一味堆 ILA。

一、ILA 原理

内部信号 ──probe──┐
                 ├─ ILA IP(随设计综合) ── 采样数据写入片内 BRAM
采样时钟 ──clk────┘         ↑ 触发条件满足时抓            │
                                                      JTAG ▼ 上传电脑显示波形

• BRAM 存采样窗口（深度 1024/4096…），触发控制何时抓；
• 代价：占 BRAM/少量逻辑，要重新综合实现下载。

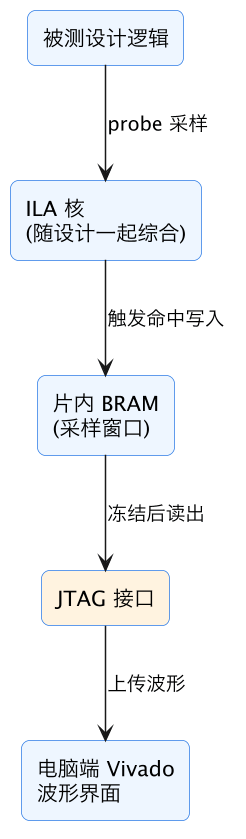

把这条链路画成结构图，能看出 ILA 和你电脑之间的关系：采样、存储、上传是三个速率完全不同的环节。

左侧三级（逻辑 → ILA → BRAM）工作在百 MHz 的采样时钟上，是「录」的部分；右侧 JTAG 到电脑只有几 MB/s，是「读」的部分。录快读慢的落差决定了 ILA 只能录一小段再停下来上传，这是后面所有「精心选触发」讨论的根源。

二、两种加法

1. Mark Debug：RTL 加 (* mark_debug="true" *) 或综合后右键信号 → Set Up Debug 向导选时钟/深度；
2. 例化 ILA IP：IP Catalog 调 ILA，配 probe 数/位宽/深度，RTL 连：

ila_0 u_ila(
    .clk    (clk),                       // 被测同域时钟
    .probe0 (state),                     // 状态机状态
    .probe1 ({wr_en, full, rd_en, empty}) // 握手/FIFO 标志拼一组
);

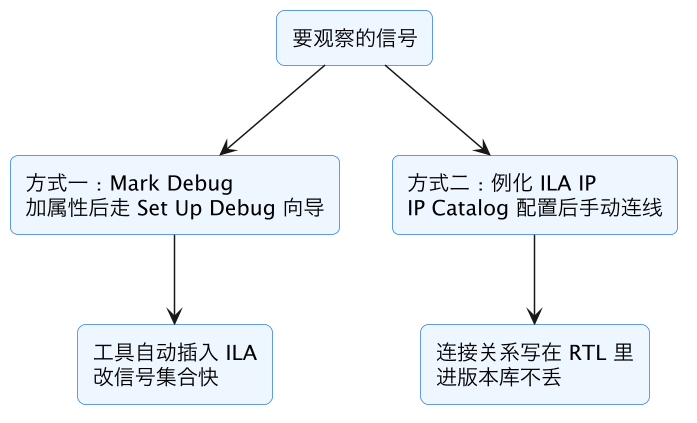

两种加法的分工可以这样看：

探索阶段走左边——看到可疑信号随手 Mark Debug，向导几十秒就能重新生成；调试方案定型后走右边——probe 清单和连线固定在 RTL 里，团队协作和换工程都靠得住。

三、触发与抓“出错前”

• 触发条件：probe == 值 / 边沿 / 位组合，多条件与或；
• 触发位置设窗口中间（触发前 50%+触发后 50%），回看进错状态之前的跳转；
• 例：卡死时触发 state==S_ERR，看前面状态序列；UART 触发起始位下降沿抓整帧。

四、ILA 内部结构再拆细

把 ILA 当黑盒用够了，但理解内部结构能解释很多「抓不到、抓不准」的现象。一个 ILA 核内部有四个关键部分：

• 探针通道（probe port）：每个 probe 是一组从设计内部引过来的线，宽度可设 1~4096 位。工具在综合实现时为这些线增加布线，并保证它们不会被优化。probe 只是「接线」，本身不存储。
• 采样寄存器：每个 probe 后面都有一组由 ILA 的 clk 驱动的触发器，每个时钟沿把 probe 值锁存一拍——这和你 RTL 里的寄存器没有任何区别，物理上就是占用真实 FF。ILA 看到的永远是「采样沿那一刻」的值，两个沿之间的组合毛刺看不到，这决定了它本质是同步采样仪器。
• 触发比较器：一组小型比较逻辑，实时检查采样值是否满足你设的条件（等于某值、某位翻转、多 probe 与或）。比较器是纯硬件、每拍都在工作，所以即使电脑没连着、波形没在传，触发也在发生；它决定「哪些拍值得存」。
• 采样存储：一片专用 BRAM，按采样时钟顺序写入每个拍的全部 probe 值，像环形缓冲一样循环覆盖。触发发生后，按触发位置参数决定再存多少拍就停，然后冻结，等 JTAG 读走。

整条链路是：设计信号 → probe 布线 → 采样 FF → 触发比较 + BRAM 写入 → JTAG 读回。其中 JTAG 速率（常见几 MB/s 到几十 MB/s）远低于采样时钟（百 MHz），所以波形不可能实时连续上传，只能「录一段、停、再读」。理解这一点，就能理解 ILA 为什么是采样示波器而不是逻辑分析仪长记录，也能理解为什么要精心选触发——每次录制都要等读回，抓错触发就浪费一轮重配/重跑时间。

Intel 平台的 SignalTap II 结构几乎一一对应：signal tap clock 对应采样时钟、节点列表对应 probe、触发级别对应触发条件、sample depth 对应深度、RAM type 对应存储资源选择，学会一套迁移成本很低。

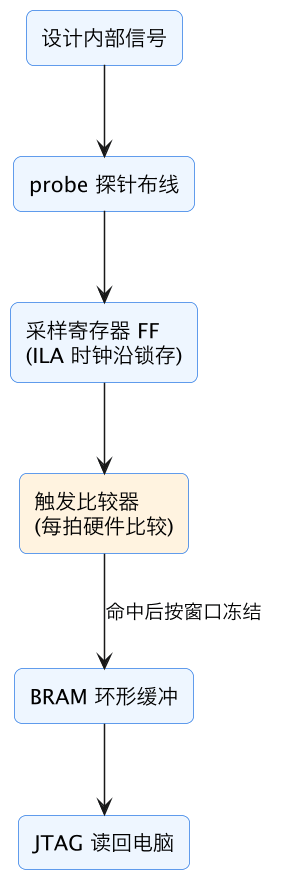

把内部四个部分连成一条数据通路，更容易记：

图上高亮的触发比较器是整条链里唯一「做决策」的部件：它每拍都在硬件里跑，决定了哪些拍值得占 BRAM；其余四级都只是搬运和存储。很多「抓不到」的问题，最后都归结到比较器的条件没设对、或者它比较的那个采样沿根本不是你想观察的时刻。

五、采样时钟：最容易选错的一个参数

新手第一次用 ILA 最常见的错误不是不会接信号，而是 clk 接错。规则只有一句话：用被测信号所在时钟域的时钟做采样时钟。原因来自第四节的采样寄存器——probe 值是在 ILA 的时钟沿被锁存的。如果信号由 100MHz 的 clk_a 驱动，ILA 却用 50MHz 的 clk_b 采样，你会漏掉一半的节拍、看到 valid 脉冲「凭空出现又消失」、握手像是跳过了一拍。这不是 ILA 坏了，而是采样率不满足奈奎斯特意义下的「每拍可见」。

具体分几种情况处理：

• 单一时钟域：直接用该域时钟，没悬念。
• 想看跨时钟域握手：分别为两个域各例化一个 ILA（各自用本域时钟），或者用 ILA 的多时钟支持给不同 probe 组指定不同时钟；不要指望一个时钟看清两个域。
• 时钟可能停：门控时钟、复位期间停振的时钟做采样时钟时，ILA 会在时钟停止期间完全不采样也不触发，你会误判「逻辑死了」。用一直运行的系统时钟，或先确认采样时钟在触发窗口内连续。
• 差分/缓冲后时钟：从管脚直接引的时钟没经过 BUFG 时扇出和抖动都差，采内部逻辑要选经过全局缓冲的时钟网络信号；PLL 输出天然在时钟树上，直接用即可。
• 极慢或极快信号：慢信号（按键）用快时钟采样没问题，只是浪费深度；快信号绝不能用慢时钟采。

一个实用自检：抓到波形后先看时钟周期数和你预期是否一致，在两个已知事件（如复位释放和第一个 valid）之间数拍，如果和代码算出来的差一截，先怀疑采样时钟，再怀疑逻辑。

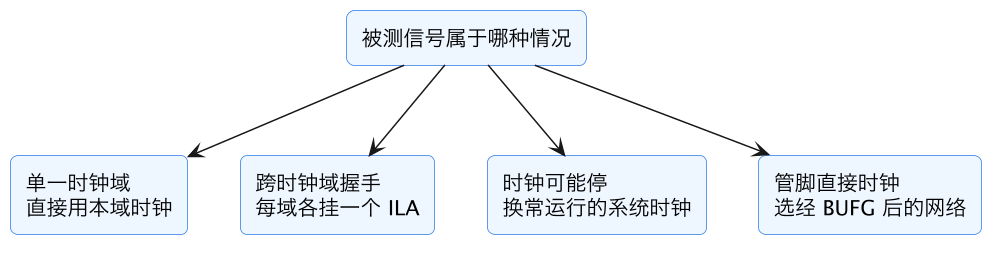

几种常见情况的选法归纳如下：

四条分支的共同原则只有一个：采样时钟必须覆盖你想看的每一拍，且在触发窗口内连续不断。拿不准时，先在波形里确认时钟本身活着（数拍自检），再解读其他信号。

六、采样深度与 BRAM 预算怎么算

ILA 的存储成本可以精确估算。每一个采样点需要存「所有 probe 位数之和」个比特：

每样点比特数 B = probe0宽 + probe1宽 + ...
总存储比特 ≈ B × 采样深度 D
BRAM 块数 ≈ 总存储比特 / (每块容量，7系为 36Kbit 或配成 18Kbit)

举例：抓一个 4 位状态、1 位 valid、1 位 ready、8 位数据，共 14 位；深度 4096 → 约 57Kbit → 占 2 块 36Kb BRAM。再举一个反面例子：想抓 64 位数据总线加 32 位计数、深度 16384，需要约 1.6Mbit，即 45 块 BRAM，一个小设计可能整块被调试核吃光，布线后频率也会掉。

取舍策略，按优先级：

1. 先砍宽度：不需要整根总线时只接关心的字节；控制信号可以拼成一个 probe 但不用全部看；把偶尔才看的信号从 ILA 移除，需要时重新综合。
2. 再砍深度：问自己「故障前多少拍必须看到」。状态机异常前 256 拍往往足够；周期性协议（UART 一帧）按帧长 ×几倍估；没有理由一律拉到最大深度。
3. 分时录制：第一轮用深深度抓少量关键信号定位大致区间，第二轮加更多信号、浅深度复现细节，比一次全抓省得多。
4. 用触发存储限定（storage qualifier）：高级 ILA 支持只在某条件（如 valid=1）时才写 BRAM，把无效节拍跳过，等效深度成倍提高。
5. 换分布式 RAM：很浅的采样（几十~几百点）可让核用分布式 RAM，省下 BRAM，但 FF/LUT 开销上升，只适合浅窗口。

调试预算应该在工程早期就留出来：规模规划时按「至少一个 ILA、深度 4096、32~64 位总宽」预留若干块 BRAM，否则临到上板才发现资源 99%，只能临时删功能，节奏会非常被动（资源估算方法见 资源利用率报告）。

把正文的两个例子和推荐预留档放进一张表，量级差异一目了然：

配置场景	总位宽	采样深度	总存储量	36Kb BRAM 块数
精简调试（状态机+握手）	14 位	4096	约 57 Kbit	2 块
推荐预留档	32~64 位	4096	约 128~256 Kbit	4~8 块
总线级抓数（反面例）	96 位	16384	约 1.6 Mbit	45 块

第三行的 45 块 BRAM 在中小器件上可能超过总资源的一半，这就是「先砍宽度、再砍深度」策略存在的原因——存储量随位宽和深度线性增长，而定位问题往往并不需要全都要。

七、触发：从「等于一个值」到「抓出错之前」

触发是 ILA 最有技术含量的部分，调试效率高低基本取决于会不会设触发。

基础条件：单个 probe 可以比较等于、不等于、大于小于（无符号/有符号）、某位置位或清零、电平、上升沿、下降沿。radix 切成 hex/bin/unsigned 后可选项会变，边沿检测要切到独立的边沿类型，找不到时记得改 radix。

触发位置：这是新手最该记住的一个设置。ILA 的 BRAM 是环形缓冲，触发发生的那一拍可以落在窗口的 0%（只存触发后）、50%（前后各半）、100%（窗口全是触发前历史，触发即停）等位置。排查「为什么会进错误态」时，答案几乎都在触发点之前，所以默认就该设到中间或偏后；只有看「触发之后系统如何恢复」时才用靠前位置。

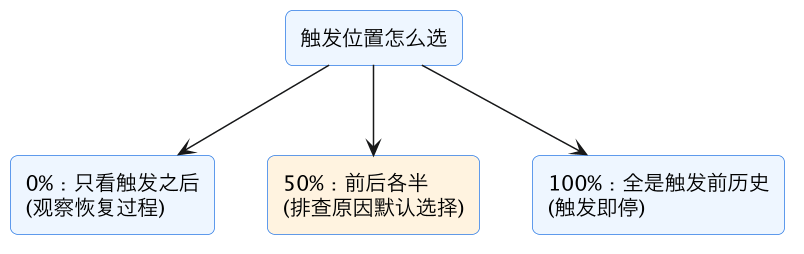

三档位置对应三种提问方式：「出错后系统怎么收场」用 0%，「为什么会出错」用 50%，「触发前最后的完整历史」用 100%。日常排查 80% 的问题落在中间那档，所以养成默认 50% 的习惯，比每次都纠结参数更省时间。

多条件与级（capture/trigger levels）：一个 ILA 核可定义多级触发序列，比如「先看到 state==REQ，之后必须出现 ready=1，再之后 data==16'hAA 才真正触发」，这等价于一个微型状态机，用来从海量正常流量中捞出特定事务。单级「data==某值」在总线上可能每秒命中几万次，加两级前导条件后可能几小时才命中一次，正好抓偶发问题。

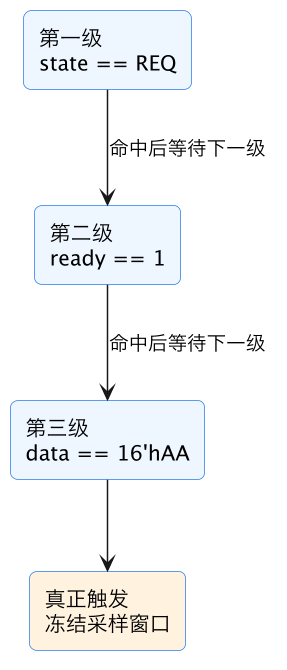

多级序列的本质是用「顺序」过滤：每一级必须在前一级命中之后才生效，任何一级等不到就重新从第一级开始。它抓的不是一个值，而是一个事件序列，这正是偶发 bug 与正常流量之间的区别。

组合建议：排查 FSM 死锁，用状态编码做触发、位置 80%；排查丢数，用 valid & ~ready & fifo_full 触发；排查 UART 错帧，用起始位下降沿触发、深度覆盖两个帧长；排查复位后启动，用 locked 上升沿或 rst_n 释放沿触发、位置 10%。

抓不到时：先确认条件值的进制和位宽匹配（多写了前导 0 不影响，但符号比较选错会不命中）；确认触发使能的是正确的 trigger setup（ILA 支持存多套触发方案，活动的只有一套）；确认 arm/run 之后才操作板子；信号如果来自别的时钟域，条件比较本身就可能漏。

八、信号被优化掉怎么办

综合优化和调试观察天然矛盾：你想看的信号，工具往往认为没必要存在。分层使用属性：

• mark_debug：语义是「这个信号我要调试」，工具会保留节点并允许 Set Up Debug 向导自动接入，是最推荐的第一道手段，属综合属性，对布局布线影响最小。
• keep（连线）/ keep_hierarchy（模块级）：keep 阻止组合连线被优化/常量传播；keep_hierarchy=yes 阻止子模块被打平，便于在网表里按模块名找信号，验证后可去掉。
• dont_touch：更强，综合和实现都不允许改动标记对象，用于防止手工例化的缓冲/原语或关键调试结构被抹掉。
• ASYNC_REG：跨时钟域同步打这个标，既帮助工具把两级 FF 放进同一个 slice，也让 ILA 抓同步器输出更可靠（同步器原理见 按键消抖 与进阶 CDC 亚稳态）。

几个规律：抓寄存器输出永远比抓中间组合线稳定，寄存器有名字、有时序节点；信号被吸收进 BRAM/DSP/SRL 后内部端口通常不可观测，要改抓硬核的输入输出或临时强制成分散逻辑（会改变资源，仅调试用）；打平后信号名变成层级名难以辨认，调试期可降低 flatten 级别或用 keep_hierarchy。

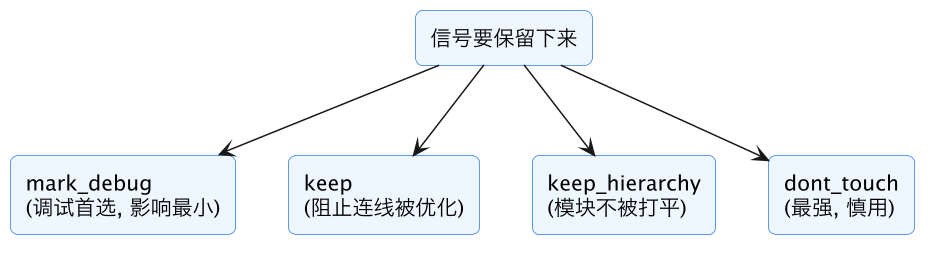

四个属性按「干预程度」可以这样摆位：

使用顺序建议是自左向右升级：先 mark_debug，发现信号还是被合并再补 keep，层级名乱到没法找再加 keep_hierarchy，只有手工例化的关键结构才动用 dont_touch。干预越强，调试版和发布版的行为差异越大，第十节讲的「带 ILA 能跑、去掉就挂」往往就是属性加过头了。

两种加法的选择：探索阶段用 mark_debug 加向导，改信号集合最快；定型的调试计划（团队共用、probe 多、要进版本库）用手工例化 ILA IP，连接关系在 RTL 里显式可见，换工程不丢。手工例化建议用宏开关在发布配置里整块移除，而不是注释散落各处。

九、五类典型对象的调试配方

• 状态机：state、次态组合输出、关键计数器、跳转条件、错误标志。触发在错误态或「某态停留超时」，位置靠后看跳转轨迹。死锁时数每态停留拍数即可定位卡在哪条转移。
• valid/ready 握手：valid、ready、data 关键字段、反压计数。触发用「valid 拉高后 ready 迟迟不来」持续 N 拍、或传输计数不连续（协议见进阶 AXI-Stream/Lite）。
• FIFO：wr_en、rd_en、full、empty、数据计数、almost_full、复位忙标志。触发用满后写、空后读、写读计数差异常。双时钟 FIFO 两侧分别抓（见进阶 FIFO 设计）。
• UART/串行帧：串行线 rx、接收状态、移位寄存器、波特 tick、收到的字节。触发起始位下降沿，深度按一帧位数乘采样倍率再翻倍估，逐位对照 UART 回环 的帧结构。
• 按键：同步输出、稳定计数、确认电平、边沿脉冲。触发按 press_pulse，看窗口计数是否归零后重新计满（完整链路见 按键消抖）。

通用动作：probe 里带上复位（复位意外有效是极高频根因）；给 probe 改有业务含义的名字；存触发方案并记录「哪套触发抓到了什么」，避免三天后忘记当时怎么命中的。

把五类配方浓缩成一张速查表，挂上 ILA 前可以逐项对照：

调试对象	必接 probe	推荐触发	触发位置
状态机	state、计数器、错误标志	错误态或停留超时	靠后（80%）
valid/ready 握手	valid、ready、data 关键字段	valid 高而 ready 迟迟不来	中间
FIFO	wr_en、rd_en、full、empty、计数	满后写、空后读	中间
UART 串行帧	rx、state、移位寄存器、字节	起始位下降沿	覆盖整帧
按键	同步输出、稳定计数、确认电平	press_pulse	中间

注意所有行的公共项：复位信号都不在「对象专属」列里，但它几乎每次都应该出现在 probe 清单中——没有复位信息的波形，第一拍往往无法解读。

十、ILA 会改变设计吗：调试核治理

探针在物理上是真实电路：采样 FF 占资源、probe 布线增加负载与拥塞、BRAM 被占后可能迫使其他模块换布局。因此「带 ILA 能跑、去掉就挂」或反过来都可能发生，尤其在贴着资源上限或时序余量很小时。常见机理：probe 路径延迟恰好把临界路径从违例变满足（掩盖问题）或反之；keep 阻止了本该发生的优化；额外布线改变时钟偏斜关系。

应对原则：

1. 时序收敛以无调试核的发布配置为准，带 ILA 版本时序绿不代表发布绿。
2. 尽量接寄存器输出，少干预组合结构；属性加得越少，两版行为越接近。
3. 「加 ILA 就好」不等于修好，继续用计数器、镜像到管脚等方式复现，背后常有真实的 CDC 或时序问题（系统排查见 仿真过上板挂）。
4. 发布前用统一开关移除全部调试核，重新综合实现，复查资源、时序、功耗后再出比特流。

安全上，JTAG 口在量产板可能暴露内部信号，交付硬件要考虑禁用调试口、比特流加密（见专家 FPGA 安全）。

十一、ILA 之外：VIO 与其他观测手段

不是所有调试都该堆 ILA：

• VIO（Virtual Input/Output）：虚拟开关与虚拟灯，电脑经 JTAG 实时驱动几个输入、显示几个输出，不改 RTL、不用拨码就能在线造条件或读状态，常与 ILA 配对：VIO 制造条件、ILA 抓结果。
• JTAG-to-AXI Master：把 JTAG 事务转成 AXI 读写，电脑直接访问设计寄存器空间，是软件介入前最方便的寄存器调试手段（思路参考根目录 01 原型验证 Debug IP 寄存器是怎么被访问的）。
• 硬计数器/统计镜像：偶发问题与其挂 ILA 苦等，不如加「错误次数、丢帧次数、FIFO 溢出次数」计数器，用 VIO 或 AXI 读，不依赖人在场（系统方法见 调测方法论）。
• 镜像到空闲管脚：把关键信号引到排针，外部示波器/逻辑分析仪能看真实相位关系——时钟与数据的物理时序 ILA 永远看不到。
• 协议感知调试核（System ILA）：AXI/PCIe 有专用核，按事务而非裸波形展示，进阶在 ILA/VIO 高级调试 展开。

Intel 用 SignalTap II（概念一一对应）；开源生态（Yosys/nextpnr）有 SUMP 兼容片内逻辑分析仪等，原理一致、能力较弱（见 开源工具链）。最后记住分工：仿真验证逻辑意图，ILA 验证真实芯片行为，示波器验证管脚物理时序，三者不能互相替代。

几种手段的取舍可以一眼对照：

观测手段	看什么	突出特点	典型短板
ILA	片内信号采样波形	离逻辑最近	占 BRAM、非实时
VIO	虚拟开关与灯	在线造条件	只能看少量信号
JTAG-to-AXI	寄存器空间读写	不改 RTL	无时间维度
统计计数器	错误/丢帧次数	可无人值守	看不到波形细节
管脚镜像	真实物理时序	有相位信息	管脚资源有限

实际调试常常是组合拳：计数器先告诉你「有这个病」，VIO 造出条件，ILA 抓下案发现场，管脚镜像最后确认物理层没有问题。

再补一个团队协作视角的建议：调试核配置、probe 列表、触发方案最好在问题跟踪单里留痕。典型记录格式是「版本号 + 现象假设 + probe 清单 + 触发条件 + 抓到的关键结论」，这样换一个人接手时不用重新摸索。对周期性回归测试（比如每个固件版本都要跑一次 UART 压力测试），可以把 ILA 触发条件固化下来，配合硬件复位按钮实现「一键复现、一键抓波形」，把 ILA 从个人技巧变成工程资产。对无人值守场景，还可以让设计在错误触发时自己把关键寄存器和状态写进一块预留 BRAM，事后再通过 ILA 或 AXI 读出——相当于给设备装了黑匣子，这比抱着电脑等故障发生高效得多，也是从「会用 ILA」走向「会设计可观测性」的标志。

十二、一次完整的上板调试演练

把前面所有概念串成一个真实场景，体会 ILA 的完整用法。假设你写了一个 UART 接收模块，现象是「电脑发 0x55，板上有时返回 0x54，有时完全没反应」。仿真里一切正常。调试过程推荐这样走：

第一步，先做仿真能做的事：回到 testbench 把激励加得更极端（起始位时刻相对采样 tick 漂移、波特率偏差 2%），能在仿真复现就别上板，因为仿真改条件快、可见信号无限多。本例假设仿真无法复现，判断问题和真实时钟/物理有关。

第二步，规划最小 probe 集：别一上来抓几十个信号。UART 收错只需要：rx 串行线、接收状态机 state、采样计数器 bcnt、移位寄存器 rsr、完成脉冲 done。采样时钟用系统 50MHz（也是接收逻辑的时钟）。深度算一帧 10 位 × 每波特 16 次采样 × 2 帧 ≈ 320 拍，取 1024 绰绰有余，存储开销 14 位 × 1024 ≈ 14Kbit，一块 18Kb BRAM 都用不满。

第三步，设触发：根因假设是「采样点位置算错或起始位检测丢」，触发设在 done 脉冲，触发位置 50%，这样能看到整帧接收过程。若 done 根本不来，再改触发起始位下降沿。

第四步，读波形的固定顺序：先数起始位下降沿到第一个采样点之间的拍数，对不对 bcnt 半周期；再逐个数据位中央的采样值和发送字节比对；看 state 是否按预期逐态跳；最后看 done 宽度是否恰好一拍、下游是否接到。本例若发现「偶发时起始位下降沿和状态机跳变之间差了一整拍」，往往是 rx 没做同步导致亚稳或毛刺被当起始位——这正是 UART 回环 里强调的异步输入处理。

第五步，验证修复：加两级同步后重综合、重抓，故意长时间发送（触发设成自动重抓连续跑半小时），统计错帧数，从「偶发」降到 0 才算完。第六步，清理：删掉临时 probe，保留一个精简 ILA 或整体用宏关掉，重新实现确认发布配置时序。

这套「假设 → 最小观测 → 触发 → 定量读波形 → 长时间统计验证 → 清理」的循环，和软件调试里「构造最小复现、设断点、看调用栈、回归测试」完全同构，区别只是硬件每改一次观测点都要重新综合，所以更要珍惜每次录制，事先想清楚要看什么。

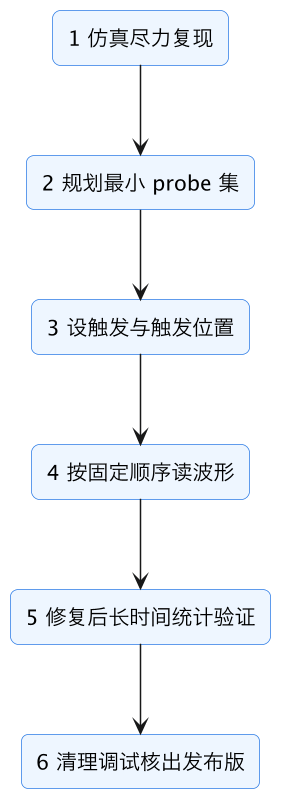

六步串成一张流程图，方便以后上板时按图执行：

注意第 1 步的优先级：能不进这张流程就不进——仿真里多改一轮激励只要几秒，上板改一轮观测点是一次综合实现的代价。第 5 步「长时间统计」也不可省，偶发问题只抓一次「没复现」不能算修好。

十三、ILA 使用自查清单与常见怪现象

每次准备加 ILA，过一遍下面的清单，能避开 90% 的低级问题：

• 采样时钟是不是被测逻辑同域时钟？时钟会不会在某些模式下停？
• 想抓的是寄存器输出还是中间组合线？跨域信号在哪一级同步后再抓？
• 深度按「必须看到的事件前史」算了吗？总位宽 × 深度几块 BRAM，工程还剩多少？
• 触发条件的进制、位宽、有符号性对吗？触发位置留了前史吗？要不要多级序列？
• 信号可能被优化吗？需要 mark_debug/keep 的加了吗？发布版怎么统一摘除？
• 复位和模式信号在 probe 里吗？（没有复位信息的波形常常无法解读第一拍）
• 这次要验证的假设是什么、抓到什么现象算证实/证伪？抓完怎么长期统计？

几个「怪现象」的解释：波形里某信号偶尔出现红线/橙色 X——不是芯片坏了，通常是采样到亚稳或该拍信号无驱动（复位态），说明你在跨域抓取或设计本身有未初始化路径；ILA 状态一直是 idle 不触发——条件永不满足，先用一个必发生的条件（如复位释放沿）验证 ILA 本身在工作，再收紧；改了 RTL 但波形里信号值对不上新代码——比特流或 ltx 没同步更新，重新 program；两个 ILA 时间戳对不齐——它们各自独立采样，要靠共同事件（同一下游握手）对齐，不能直接按拍号拼；抓到的总线偶尔少一拍——采样时钟频率不足或中间有停时钟段。

把「怪现象」单独归成一张对照表，遇到时不必重读整段：

怪现象	常见原因
波形出现红线/橙色 X	跨域采到亚稳，或该拍信号无驱动
ILA 一直 idle 不触发	触发条件永不满足，先用必发生条件验证
波形对不上新代码	比特流或 ltx 文件未同步更新
两个 ILA 拍号对不齐	各自独立采样，需靠共同事件对齐
总线偶尔少一拍	采样时钟频率不足或中途停振

最后把 ILA 的能力边界再强调一次：它看得到寄存器值的离散采样，看不到电压、电流、建立保持时间违例本身、时钟相移、板级串扰；它受 BRAM 容量限制看不到很久的历史；它介入设计可能轻微改变时序。所以成熟的调试策略是分层的：仿真覆盖功能、Lint/CDC 工具在编译期排结构问题、ILA 看芯片内行为、示波器/协议分析仪看管脚和总线物理层、电源/热仿真看供电。ILA 是其中「离逻辑最近」的一环，用得好能把上板调试从碰运气变成有假设、有验证的工程过程（完整方法体系见 调测方法论 与进阶 FPGA 调试方法论）。

记住：能用寄存器统计说清楚的问题，就不要靠人肉盯波形。

最后给第一次独立负责一个板卡调试的新手一段行动建议。不要等设计写完才想起加 ILA，而要在模块设计阶段就想好「这个模块将来怎么观察」：状态机留出可读的状态编码而不是用晦涩的一热位、关键异常条件汇总成一个调试总线、跨模块事件预留统一的时间戳计数器。这些准备平时只花很少资源，真出问题时能让你十分钟内挂上探针看到有意义的序列，而不是临时改 RTL、重综合一小时、再发现信号被优化掉。调试能力的差距，往往不在会不会点触发按钮，而在设计时有没有把「可观测性」当成和功能、时序同等的需求。把每一次痛苦的上板排查都沉淀成一条 probe 约定或一个统计计数器，三个月后你会拥有一套属于自己的调试基础设施，这比任何单个技巧都值钱。

常见坑对照

坑	后果	正确做法
信号被优化/重命名	probe 找不到	mark_debug/keep 属性
采样时钟域不对	抓出亚稳/乱跳	用被测同域时钟
只抓触发后	看不到原因	触发位置设 50%
深度/位宽过大	BRAM 不够	减深度或分组抓
抓中间组合连线	节点不稳/消失	抓寄存器输出节点
发布版带 debug 核	浪费资源	发布前去 ILA

相关与延伸

入门：仿真看波形（功能验证）、IP 核怎么调。 深入：进阶 ILA/VIO 高级调试（触发状态机/JTAG-to-AXI）、FPGA 调试方法论（二分定位/分层隔离）。

一句话总结

ILA（Intel 叫 SignalTap）是综合进 FPGA 的“片内逻辑分析仪”：把要观察的内部信号接 probe、用被测同域时钟采样、写进片内 BRAM 存一个采样窗口，触发条件满足时通过 JTAG 把波形传回电脑——专门解决“仿真看不出、上板才出现”的时序/CDC/交互问题。两种加法：信号加 (* mark_debug=\"true\" *) 走 Set Up Debug 向导，或例化 ILA IP 手动连 probe。抓“为什么出错”的关键是触发位置设窗口中间，能回看触发前的状态跳转；想抓的信号被综合优化/重命名时加 mark_debug/keep 属性，优先抓寄存器输出、注意采样时钟同域、跨域信号先同步。ILA 吃 BRAM（信号越宽深度越深用得越多），发布版本记得去掉调试核。

---
