FPGA 专家 20：FPGA 功耗签核——估算、实测、热设计
本文是
fpga/专家层第 23 篇。功耗构成入门见进阶 FPGA 功耗估计，热/电源硬件见 板级信号完整性，平台低功耗见 Zynq UltraScale+。

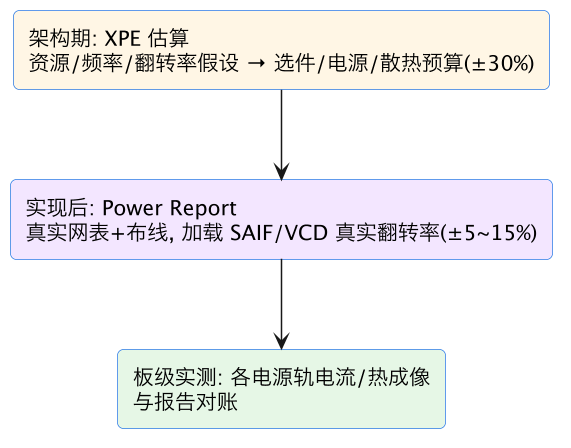

一、签核三阶段（精度递进）
二、功耗去向与抑制（按收益）
| 来源 | 抑制手段 |
|---|---|
| 时钟树（常为大头） | BUFGCE 时钟门控，闲模块关钟 |
| 动态逻辑 P∝V²f | 降频、低速度档、核心降压 |
| 收发器 | 不用 lane 断电 |
| BRAM | 端口使能控制 |
| IO/端接 | 摆幅/端接按需 |
| 悬空输入 | 全部接定，防振荡翻转 |
三、热与电源签核
- 结温：Tj = Ta + θja×P，最坏角低于上限留 ~10°C；选散热片/风冷按热阻；防漏电-温度正反馈；
- 电源轨：Vccint/Vccaux/Vcco/MGT 各轨按峰值电流留 20~30% 容量；
- PDN 联动：动态电流 di/dt → 去耦网络防电压跌落（IR drop 吃时序裕量）；避免全模块同时启动尖峰；
- Zynq/MPSoC：PS 管理 PL 域上下电/挂起。

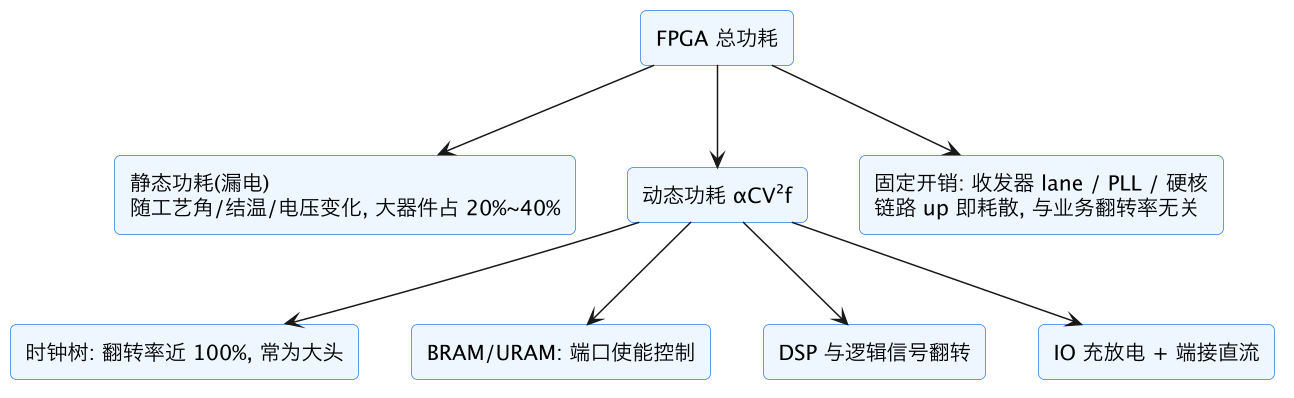

五、功耗模型精读：静态、动态与收发器功耗
准确签核的前提是读懂工具报告里每一部分的来源和误差特性。静态功耗（漏电） 是晶体管不关断时的漏流，随工艺角、结温和电压强相关（近似指数于温度），即使 FPGA 完全无时钟活动也存在；大器件、高密度工艺下静态占比可达总量的 20%～40%，散热设计必须按高温角而非常温数。动态功耗来自电容充放电，公式 αCV²f：时钟树因为同时驱动大量 FF 且翻转率接近 100%，单位资源功耗最高；BRAM/URAM 的端口使能、DSP 操作、逻辑信号翻转、IO 充放电（含端接电阻的直流功耗）各自单列。报告默认使用经验翻转率（常为 12.5% 左右），这是最大误差源——控制类设计可能只有 2%，满负荷数据流局部可达 40%～60%，因此用默认值“签核”高利用率设计风险很大。
收发器功耗相对独立且近似固定：每个 lane 的功耗随线速率上升（10G/25G/56G 档差明显），还包括参考时钟、辅助电源和均衡电路；它与业务翻转率几乎无关，只要链路 up 就在耗散，功耗预算应先把收发器部分（lane 数×速率档）锁死再算逻辑余量。时钟与 PLL、硬核控制器也是固定开销。理解了结构，就能解释常见现象：为什么降频 20% 总功耗只降几个百分点（静态和收发器没动）、为什么改数据通路逻辑时钟树功耗变化很小、为什么热成像热点在收发器和 Vccint 供电区附近。签核报告应同时输出“总量”和“分轨（各电源电压）电流”——电源设计需要的是每轨数字，不是总瓦数。

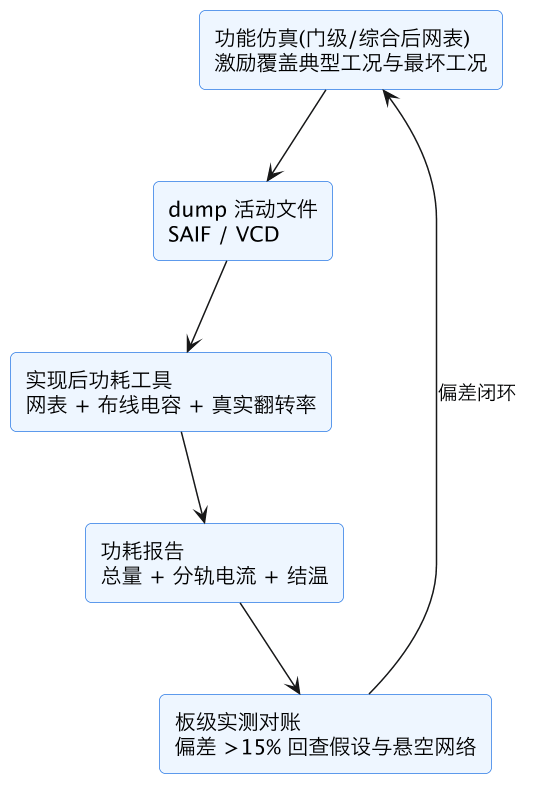

六、SAIF 驱动的精确签核：从激励到报告
把功耗估算从 ±30% 压到 ±10% 级别的标准做法是用真实活动率驱动分析。流程：在功能仿真（最好是门级或综合后网表仿真，行为仿真的时钟树活动不完整）中 dump 活动文件（SAIF 或 VCD），仿真激励覆盖典型工况和最坏工况（最大数据吞吐、所有收发器活跃、DSP/BRAM 高利用）；实现后的功耗工具读入网表+布线电容+SAIF，按真实翻转率计算。激励选择决定结论：只跑初始化序列得到的是“空载功耗”，必须另外构造持续高活动激励；视频/网络类设计用满帧长最大包率，控制类用“所有状态机在最热状态轮转”的测试向量。仿真跑不到的模式（某些罕见配置）用局部翻转率标注或在 XPE 中保守估计。
多场景签核而不是单一数字：至少给出 idle（静态+时钟骨架）、typical（业务均值）、worst-case dynamic（峰值活动+高温+低压角对漏电和时序分别取保守组合）三列，电源按 worst 峰值电流选，散热按持续高负载，电池设备则关心 typical 能量。对账闭环：首批板卡实测各轨电流（精密电源、串联电流表或磁珠探针，见第十节），与报告对比偏差超过 15% 要回查翻转率假设、悬空输入、未关断 lane、时钟门控是否生效；把“XPE 预算→SAIF 分析→实测”三个数字和差异原因归档，几个项目后团队的早期估算会非常准。还要检查未约束/悬空网络：悬空输入在器件内部可能振荡翻转，报告未必体现而实测功耗和发热偏高，设计规范要求所有输入接定或经同步器处理。
七、低功耗架构：时钟门控、电源域与系统级策略
功耗优化的收益层级很明确：架构级手段省下的是整块资源的功耗，代码级微调省的是零头。时钟门控（收益最高的动态手段）：用 BUFGCE/BUFHCE 让空闲子系统的时钟树停摆——不只是“数据不采”，而是时钟本身停，时钟树功耗归零；正确粒度是模块级/功能级（空闲的协议引擎、未使用的通道、待机的算法核），过细的门控增加时序和验证复杂度。HLS/RTL 中 data valid 门控计算只省组合翻转，不能替代时钟门控。动态频率/电压：按负载切换时钟档（低频待机、高频峰值），动态功耗对频率线性、对电压平方，支持调压的平台节能更显著，但档切换的稳定时间和时序重签要设计；Zynq/MPSoC 由 PMU 编排整域上下电（专题 02），PL 可整体挂起。
资源与数据流策略：不用的收发器 lane 断电（注意协商/唤醒时间）、BRAM 端口使能在无访问时拉低、多通道设计支持部分通道关闭、DDR 进入自刷新；减少无谓的数据搬移（数据在 PL 就地处理，避免为“存一下”往返 DDR，功耗与延迟双收益，见 专题 01 的卸载思想）；算法侧降低开关活动（有符号数零输入旁路、排序网络减少翻转）收益有限但在极限低功耗产品中有价值。IO 与板级：选择满足速度的最低摆幅 IO、端接电阻只在需要的 bank 使能、LED/调试电路量产可关。热-功耗联合：高温通过漏电正反馈抬高功耗，风扇失效/风道堵塞场景要分析是否能降频保命（thermal throttling）。所有低功耗模式都要有明确的进入/退出延迟并在系统级验证——产品数据表上承诺的功耗必须对应一个客户真实会用的模式，而不是实验室关时钟的特殊态。

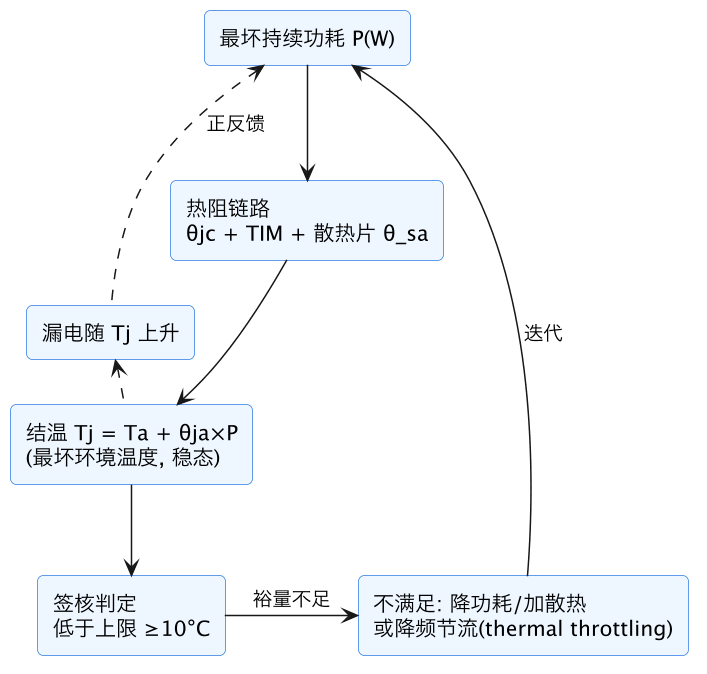

八、热设计：结温模型、散热选型与热失控边界
签核链路从功耗数字走到硅片温度。基础模型是一维热阻：Tj = Ta + θja × P（θja 是封装到环境的结-环境热阻，由封装、散热片、风条件共同决定），更精确的工具用封装热模型（θjc、ψjt）和散热器热阻逐层算到结温。设计输入是最坏环境温度（户外设备 70～85℃ 环境很常见）、最坏持续功耗（不是峰值瞬态，持续负载决定稳态温升）、可用冷却（自然对流/强迫风冷/传导到壳体/液冷）；输出是 Tj 与器件上限（商业档常 100℃ 上下、工业档 100/105℃，具体查手册）之间的裕量，实践中至少留 10℃ 给模型误差和老化。散热实现：散热片选型按所需热阻反推（θ_sa = (Tj_max−Ta)/P − θjc − 界面热阻），导热界面材料（TIM）的厚度和导热系数、安装压力都影响实际热阻；风扇要有失后果分析（停转后的降频/关机策略）；密闭无风扇设备主要靠壳体传导散热，PCB 铜皮和导热垫是散热路径的一部分，结构设计早期就要介入。
热失控校核：漏电随结温上升，功耗上升又推高温度，存在正反馈；在高环境温度、高利用率工况要做迭代计算（工具一般可做该分析），确认工作点稳定（温升曲线收敛而非发散），临界工况附近可能需要锁频或限制并发资源使用。热点分布：总功耗合格不等于局部合格，收发器 Quad、高翻转逻辑区、电源结区可能局部过热；用工具的结温分布和样机热成像定位，必要时调整 floorplan 或风道。温度对其它签核的反作用：高温慢角吃掉时序裕量（专家 16）、影响收发器误码、加速器件老化；温度监控（片内温度传感器+告警阈值+节流策略）应作为产品功能而非调试便利。量产阶段用热电偶/热成像抽测壳温和关键点，与模型对账，发现系统性偏差（比如风道被线缆挡住）要修结构而不是放宽指标。
九、PDN 联动：峰值电流、目标阻抗与 IR drop
功耗数字最终要变成电源分配网络（PDN）设计，平均电流选电源容量，瞬态电流决定去耦网络。FPGA 负载是高度活动相关的电流：大批 DSP 同时启动、收发器突发、DDR 刷新、时钟域同步释放都会产生纳秒到微秒级 di/dt；若 PDN 在该频段阻抗过高，核心电压瞬间跌落（IR drop/电压凹陷），轻则时序裕量被吃掉出现“满载偶发挂死”，重则触发欠压复位。设计方法学是目标阻抗：Z_target = (容许纹波比例 × Vcc) / ΔI，从电源模块输出到芯片焊盘的整个网络（ bulk 电容、陶瓷去耦、封装内电容、die 电容）在关心的频率范围内都要低于该阻抗，电容容值和自谐振频率组合覆盖低频到高频段；具体布局规则和仿真方法属于板级 PI（见 SI/PI 专题），FPGA 工程师要提供的是准确的分轨瞬态电流剖面（哪些事件同时发生、上升时间、持续时间）。
系统级错峰是 FPGA 侧的主动手段：不要在同一周期使能所有大模块（启动序列错开、收发器分批上电、多个 DDR 控制器初始化间隔），软件调度避免“所有通道同时进高性能模式”；这些写进启动状态机和驱动，比堆电容便宜得多。签核协同点：电源容量按持续峰值+20%～30% 余量选，热按持续功耗，PDN 按瞬态剖面，三者输入来自同一份场景定义；板级仿真（或实测 Vcc 纹波和负载阶跃响应）结果反馈给逻辑团队。实测手段包括在芯片供电引脚附近用低感探头测动态纹波、负载阶跃测试（强制全速模式切换）、以及在高温满载下跑长稳（电压裕量在高温最差）。把“高负载偶发故障”自动列为 PDN/时序联合嫌疑项，是大量项目用学费换来的经验。
十、签核清单与实测对账
一份可审计的功耗签核包应包含：场景定义（idle/typical/worst 的业务描述、环境温度、收发器配置）；XPE 早期预算表（选件/电源/散热决策记录）；实现后功耗报告（分轨电流、静态/动态拆分、结温估算），worst 场景加载真实 SAIF 并附仿真激励说明；热设计计算（θja 预算、散热器选型、热失控校核、降频策略）；PDN 输入（分轨持续/峰值电流、瞬态剖面、目标阻抗引用）；实测报告（各轨电流三场景、Vcc 动态纹波、热成像/壳温、与报告偏差分析）；低功耗特性清单（门控域、降频策略、lane/BRAM 使能、进出延迟）。签核红线：worst-case 结温低于上限 ≥10℃；电源轨容量对持续峰值有余量且 PDN 仿真/实测通过；所有供电在产品规格的电压/温度极值内同时满足时序签核（专家 16）；实测与分析偏差闭环。
常见认知误区收尾：只看总瓦数不看分轨电流；常温实测直接外推工业温度（漏电和 θ 都非线性）；用默认翻转率给数据密集设计签核；电源按平均电流选导致满载跌压；降频后以为等比例省电（忽略静态和固定开销）；散热片选了但没算界面材料和风道；样机阶段不测热只看功能。功耗、电源、热、时序四者是同一个物理问题的四个视图，专家级签核的标志是这四张表能互相解释、数字一致、且都被实测验证过。
十一、板级实测方法：怎么测到可信的功耗数字
功耗报告最终要用板级数据校准，而实测的可信度取决于测量方法。分轨平均电流：用精密电源直接读电流适合快速对账，但实验室电源的采样率看不到微秒级瞬态；更准确的做法是在供电轨上串入毫欧级精密分流电阻，用校准过的差分放大器+数据采集卡连续记录（采样率至少覆盖负载切换频率的十倍以上），或使用配套电源轨的电源分析工具。测量前先做仪器基线（空载板的固定开销），区分“FPGA 功耗”和“板上其它器件”。动态剖面：让 DUT 跑可重复的负载模式（空闲、典型业务、最坏数据、收发器全开），每种模式持续足够久（秒级以上），同时记录 FPGA 内部温度传感器读数和环境温度；峰值电流要统计分布而不是抓一次最大值。
纹波与 IR drop：近芯片去耦电容处用低感接地弹簧测 Vccint 纹波（长地线会测出虚假振铃），在负载阶跃（启动收发器、DDR 突发、全 DSP 使能）时抓电压跌落，与 PDN 仿真和器件允许纹波对比。热测量：热电偶贴壳顶/底部关键点做稳态温度，热成像在开盖或去漆处理后拍表面分布，注意热成像看到的是表面而不是结温，要用 θjc/ψjt 换算；风扇失效和高环境温度要单独测。对账方法：把实测三场景数字与 SAIF 报告逐项比（核心、辅助、IO、收发器），偏差先查测量方法（分流电阻温漂、采样率、负载模式是否真的 worst），再查模型（翻转率、电压档、散热假设），并把校准系数沉淀为团队 XPE 的经验值。所有测试夹具、负载比特流版本、仪表校准日期随报告归档，否则数字不可复现。
十二、低功耗产品专题：电池、热预算与能量优化
电池供电或密封外壳产品的约束从“峰值功率”变成“能量预算”（焦耳/任务）和散热的长期稳态，设计重点随之不同。能量模型：按工作周期分解——唤醒、采集、处理、传输、休眠各阶段的持续时间和电流，传输（无线/高速收发器）通常是单次能量大头而本地 DSP 计算相对便宜，因此架构优化方向是“多算少传”（本地特征提取、压缩、事件驱动只在有数据时通信），与云端卸载逻辑相反。休眠时不仅停时钟，还要确认收发器、DDR（进入自刷新/掉电）、IO 端接和供电域都进入低功耗；片上稳压器效率在轻载时可能很差，电源拓扑选择要覆盖实际负载区间。唤醒代价要计入：配置加载（flash 读取本身耗电）、PLL 锁定、DDR 训练、链路重新协商，频繁短唤醒可能比常开更费电，需要计算最优工作/休眠占空比；Zynq/MPSoC 用 PMU 编排域级上下电比手工关钟可靠（专题 02）。
密封热设计：无风扇设备的散热路径是 die→封装→PCB/壳体，铜皮面积、导热垫、壳体材料和安装方向都是热阻模型的一部分；按全天平均功耗（而非短时峰值）算稳态温升，再用短时峰值验证瞬态。测量与承诺：电池产品用库仑计/采样电阻实测完整工作周期的毫安时，数据表上的续航必须基于高环境温度（漏电高、电池容量低）的最坏组合。功能降级策略：温度或电池电量超阈值时主动降速/关通道，保证功能安全优先于性能。这类产品的功耗签核要输出两条曲线：环境温度—稳态结温、工作模式—能量消耗，它们与原理图和结构件一起决定产品能否密封、能续航多久，这比单点瓦数重要得多。
十三、一页纸总结：功耗即系统约束
把功耗签核压成可执行的心智模型。三阶段精度：架构期 XPE 按资源/频率/翻转率假设做预算（±30%），决定器件规模、电源功率和散热；实现后用真实网表+布线电容、加载 worst-case SAIF/VCD 的报告做签核（±5%～15%）；首板分轨实测电流、纹波、热成像闭环校准，偏差超过 15% 必须给出原因。能量去向的优先级：先锁固定开销（收发器、时钟骨架、漏电、硬核），再优化最大可控项（模块级时钟门控收益最大，其次降频降压 P∝CV²f，再是 BRAM/DSP/IO 使能和数据流就近处理）；不要均匀降频，按分模块功耗表动手。四张表必须互相一致：功耗分轨表（平均/峰值电流）、电源容量与 PDN 目标阻抗表、热阻与结温表、时序签核的电压温度角——最坏工况下四个视图同时成立才算签核通过。两条正反馈要警惕：漏电随温度上升的热失控、电压跌落吃掉时序裕量导致的高负载偶发故障，二者都只在温压角和动态负载测试中暴露。
给团队的流程建议：在架构评审强制提交 XPE 预算和最坏场景定义；综合实现流水线自动产出功耗报告并与预算比对，超阈值阻断合入（像时序一样管理功耗，专家 46）；高速设计把收发器功耗和散热提前选型；试产阶段把分轨电流和热成像纳入标准测试项。功耗不是发布前补测的数字，它决定器件档位、电源 BOM、散热器、外壳形态、可靠性和合规认证；把它当作与功能、时序并列的一等设计约束，是产品级 FPGA 团队与原型团队的分界。
十四、案例串讲：一个高利用率板卡的功耗签核过程
用一个真实形态的案例把流程串起来。某 16 通道采集卡选了较大容量 FPGA，功能样机工作正常，结构团队按 XPE 初步估算的 18W 选了无风扇壳体加导热垫。进入详细设计后，功耗报告用默认翻转率得到 21W，团队一度以为只需换更大壳体；进一步分析发现数据通路真实翻转率很高，从门级仿真导出 worst-case SAIF 后，核心动态功耗上升，收发器 16 lane 固定开销、DDR 控制器和时钟树合计，总最坏功耗达到 27W，在 65℃ 环境温度下按现有壳体热阻算出结温超过上限。此时项目面对的是一组联动决策，而不是单点优化。
第一步锁定固定项：收发器速率是系统需求不能降，其功耗从预算中扣除；漏电按高温角单列。第二步动架构：将通道处理从“全通道始终流水”改为分组时钟门控（未使能通道整组停钟），数据就绪门控 DSP 输入，BRAM 端口使能按需拉低，这部分省下若干瓦且不损失吞吐。第三步频率优化：发现一个控制面接口被误放在 250MHz 时钟域，迁到 100MHz 后功耗下降且时序更宽松；核心处理频率保留，但增加温度阈值降频档（超温时降到可接受的采样率而不是关机）。第四步板级协同：电源按新的分轨峰值电流校核，发现一路电源在 DSP 集中启动的阶跃下纹波临界，补了去耦并在启动状态机里把通道初始化错开；热团队按新功耗选了导热垫和铜皮路径，目标是在最高环境温度下结温留 10℃。第五步实测闭环：首板在环境箱里跑满载业务，各轨电流、纹波、壳温、片内温度传感器全部记录，与报告偏差在 10% 内；风扇/风道异常测试验证了降频策略。
案例的方法论要点：默认翻转率会低估数据密集设计（本例低估约 30%）；总功耗要先扣固定开销再谈优化；最有效的手段是架构级门控和错峰，而不是全线降频；热、PDN、时序必须用同一个最坏场景一起签核；最终结论以环境箱实测为准。没有 SAIF 和实测闭环，团队要么选了过热的壳体，要么过度选型付出长期 BOM 代价——功耗签核的价值正是把这类赌博变成有数字依据的取舍，而这也是它在项目中真正的工程位置：不是报表，而是架构、热设计、电源设计和量产承诺之间的共同语言。每个团队都应把“最坏场景定义—SAIF—分轨电流—结温—实测对账”固化为标准模板，让新项目复用同一套证据链，功耗能力才会像时序能力一样随项目积累，而不是每代产品重新踩坑，最终让功耗、电源、热和时序在设计早期就作为同一组约束被共同决策，避免各团队分别在项目末期用各自的报告相互解释。把这条证据链做成组织标准，产品在高温满载下的表现就从运气变成可重复的工程结果，这正是签核工作的最终交付价值，也是团队工程成熟度的直接体现，应当成为架构评审的固定组成部分。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 只看默认翻转率报告 | 与实测差 20~40% | 加载仿真 SAIF/VCD |
| 功耗超了均匀降频 | 收益低 | 分模块表定位大头 |
| 时钟不门控 | 时钟树空耗 | BUFGCE 关闲模块 |
| 电源按平均电流选 | 高负载时跌压挂 | 峰值+20~30% 余量 |
| 忽略漏电-温度正反馈 | 热点恶性循环 | 最坏角结温签核 |
| 悬空输入不管 | 内部翻转吃电 | 所有输入接定 |
相关与延伸
入门：FPGA 功耗估计；硬件：板级 SI/PI、IO 规划/Bank。 平台：MPSoC 电源管理；量产：量产与烧录。
总结
功耗签核是三阶段精度递进：架构期用 XPE 按资源/频率/翻转率假设估算选器件定电源散热（±30%，留足余量）→实现后用基于真实网表的功耗报告并加载仿真导出的 SAIF/VCD 真实翻转率（收窄到 ±5~15%）→板级实测各电源轨电流和热成像对账。签核链路是"总功耗→各电源轨峰值容量（留 20~30%）→结温 Tj=Ta+θja×P（最坏角低于上限留 10°C）"，注意漏电随结温正反馈。超功耗时按收益序削减：时钟门控（BUFGCE 关闲模块时钟，时钟树常是大头、收益最大）、降频降压（P∝V²f）、收发器/BRAM 按需使能、悬空输入全部接定。必须与 PDN 联动：动态电流 di/dt 瞬态跳变要求去耦网络防 IR drop（否则高负载偶发时序失败），并避免所有大模块同时启动的电流尖峰。
