OPC 光学邻近效应校正：掩模为什么要预失真

OPC 光学邻近效应校正（Optical Proximity Correction）看似在把版图「改坏」，实际是在为光学成像预留补偿：如果矩形掩模经过投影后总会圆角、缩线端，那么想让晶圆上的结果接近矩形，就不能仍把掩模做成毫无修正的矩形。本文是光刻入门概念篇，上承光刻原理：掩模、曝光与分辨率，重点解释目标图形、掩模图形和晶圆图形为什么不应简单画等号。

本文要回答的问题

• 光不是沿着掩模边缘走直线吗，为什么晶圆图形会变形？
• 线端缩短、拐角圆化和密集—孤立线差异，分别说明什么问题？
• 掩模预失真为什么可能让最终结果更接近设计目标？
• 基于模型的 OPC 与基于规则的修正各适合处理什么？
• SRAF 与 OPC 有何区别，OPC 又不能替代哪些制造与验证环节？

一、OPC 光学邻近效应校正的起点：掩模像不等于晶圆形

把掩模想成幻灯片、把光刻想成复印，适合建立最初直觉，却会在小尺寸图形上误导判断。投影光刻系统传递的是经过衍射、干涉和成像的光强分布，光刻胶再对曝光与后续处理作出响应。掩模上一条清楚的边，在晶圆上对应的是一片连续变化的光强区域；最终边缘落在何处，不只由这条边的几何位置决定，还受附近图形共同影响。

衍射是光遇到有限开口或障碍物后不再只沿几何直线传播的现象。图形边缘和间距会把光分到不同方向，投影系统只能以自身能力收集并重新组合这些信息。于是，过于急迫的几何变化、孤立的短线端和尖锐拐角，很难被完整保真地传下去。光学邻近效应则强调图形之间的相互影响：同样宽度的一条线，周围紧邻其他线条还是大片空白，其局部光强环境并不相同。

这张图把因果分成左右两组：左边是成像系统接收的几何与光学信息，右边是这些条件共同产生的边缘偏差。OPC 处在两者之间，用目标结果反推掩模输入。它修正的是可预测、可建模的系统偏差；随机污染、突发设备异常或任何版图错误，不会因为做了预失真就自动消失。

还要区分三个对象：设计目标是电路希望制造出的图形；掩模图形是交给成像系统的输入；晶圆结果是光刻胶及后续图形转移后真正得到的结构。三者接近是工程目标，完全相同却不是必要前提。尤其在掩模这一层，局部多出去的一块或收进去的一段，可能正是抵消成像偏差所需。

二、三种典型变形：边缘、端点与周围环境都在起作用

光学邻近效应不是单一的「整体缩小」或「整体放大」。同一个目标图形，不同部位会以不同方式偏离。把偏差拆成线端、拐角和图形环境三类，才能理解为什么简单把整张掩模等比例缩放通常不够。

典型现象	目标与结果的差别	形成直觉	可能的电路关注	OPC 的补偿方向
线端缩短	线条两端向后退，覆盖长度不足	端点只有较少方向的几何信息支撑，附近光强过渡使边缘内收	接触覆盖、连接裕量、端点间隔	线端外伸，必要时调整端部局部形状
拐角圆化	外凸尖角变钝，内凹角也可能被填圆	高频几何变化难以完整保留，尖角附近光强过渡平滑	局部间距、覆盖与形状保真	在外角加局部补偿、内角作相应收放
密集线偏差	相同目标宽度在阵列中呈现一种边缘响应	邻近图形共同改变衍射与光强分布	线宽、间距和阵列内一致性	按局部图形环境调整边缘位置
孤立线偏差	相同目标宽度在空旷环境中呈现另一种响应	周围缺少相邻图形，光强背景与阵列不同	孤立与密集图形之间的尺寸差	分别修正，不把一种环境的偏置套给全部

密集与孤立的差异尤其能说明「邻近」二字。若只在一种图形环境里测量一条线，再把得到的偏差当作全局常数，搬到另一种环境就可能补偿过头或不足。OPC 因而常把一条长边拆成若干可分别移动的片段，根据端点、拐角、间距和邻近图形分别求修正，而不是只给整条多边形加一个统一外扩量。

这种分段也解释了修正后掩模为何常显得破碎：一条原本笔直的边，靠近线端、经过拐角附近和处于长线中段时，所需补偿可能不同。片段越多不代表结果必然越好；片段边界本身也会引入形状复杂性，必须在校正精度、掩模复杂度和可制造性之间约束。

三、从目标到预失真：故意不像，才能印得更像

OPC 的核心推理方向是反着的。先问「希望晶圆边缘最后落在哪里」，再估计当前掩模会把边缘印到哪里，最后把掩模边缘朝能减小误差的方向移动。若线端预计缩短，就把掩模线端适度外伸；若外凸角预计圆化，就在拐角附近增加受控补偿；若某类密集图形与孤立图形偏移不同，就分别处理，而不是追求所有掩模边都长一个样。

读这张图要抓住反馈环，而不是只看左到右的五个框。模型负责预测，OPC 负责改变输入，结果比较负责判断预测偏差是否已被压到可接受范围。一次移动所有边不一定收敛：一条边的修正会改变邻近环境，邻近图形的新形状又可能反过来影响它，所以实际过程往往需要迭代，并受最小间距、最小宽度及掩模可制造规则约束。

这里说的「更接近」应理解为边缘位置和关键拓扑更接近目标，不是晶圆照片与矢量版图在视觉上逐像素重合。圆角等物理限制不可能被无限消除，OPC 是在工艺窗口与规则约束内减少系统误差。若为了追求某个尖角而造出过细、过密甚至无法稳定制造的掩模补偿，就把光刻问题转移成了掩模问题。

四、模型基础 OPC 与基于规则修正：预测和查表的分工

基于规则的修正把已知偏差整理成可查的条件与动作，例如遇到某类线端、拐角或间距环境，就套用相应外伸、局部加形或边缘偏置。它直观、容易审查，对反复出现且范围明确的几何情形很有效。但条件一多，规则之间可能重叠、冲突，陌生图形组合也未必被覆盖。

模型基础 OPC则用模型预测给定掩模与工艺条件下的成像或边缘响应，再根据预测结果和目标之差调整掩模。模型可以来自光学计算，并结合光刻胶及工艺响应的标定信息。它的优势是能处理连续变化的图形环境，并通过迭代寻找修正；代价是依赖模型适用性、标定质量和计算过程，不能把模型输出当作无需验证的物理真值。

维度	基于规则的修正	模型基础 OPC
基本依据	几何条件映射到预先规定的修正动作	预测当前掩模输入产生的晶圆响应
优点	行为直观，特定情形容易控制和解释	能适应更连续的邻近环境，支持误差驱动迭代
局限	规则覆盖与相互作用可能变复杂	依赖模型准确性、标定范围与计算成本
适合的理解方式	对已知形状偏差执行经验明确的补偿	对预测误差反复求解更合适的掩模输入
共同点	都需要约束掩模复杂度并检查结果	都不能脱离工艺适用条件单独保证良率

实际工程不必把两者理解成非此即彼。规则可以表达明确的约束、特殊结构处理或修正边界，模型负责更普遍的预测与优化。关键不在名称，而在修正是否适用于当前工艺条件、是否满足掩模规则、是否经后续检查确认。

五、SRAF 与 OPC：一个改善成像环境，一个移动补偿形状

SRAF（Sub-Resolution Assist Feature，亚分辨率辅助图形）是放在主图形附近的辅助结构，常见直觉是细长散射条。它的主要目的不是让自己在晶圆上印出来，而是改变主图形周围的衍射与光强环境，使某些孤立或半孤立图形的成像条件更可控。它与 OPC 经常协同，却不是同一件事。

对比项	OPC	SRAF
直接对象	要形成电路功能的主图形掩模边缘	主图形附近的辅助掩模图形
主要目的	补偿边缘位置、线端与拐角等系统偏差	调整邻近光学环境，改善主图形成像条件
晶圆上的期望	主图形按目标形成	辅助图形本身保持不打印，避免不可接受的显影
典型动作	边缘分段移动、线端外伸、拐角局部补偿	在允许位置插入辅助条或其他辅助结构
共同约束	不能与邻近结构冲突，需满足掩模与工艺规则	插入后仍需验证主图形和辅助图形在各种条件下的表现

可以把两者配合理解为：SRAF 先改善「主图形所处的光学邻里」，OPC 再修正「主图形自己的输入形状」。加了 SRAF 后，主图形的邻近环境已经变化，原有 OPC 修正未必仍合适；反过来，过度移动主图形也可能侵占辅助图形所需空间。因此它们需要在同一套规则与验证流程里协调，而不是两个互不相干的后处理按钮。

SRAF 也不等于 dummy fill。前者服务于光刻成像，并承担「不应正常印出」的要求；后者常服务于图形密度、平坦化或其他制造目标。二者外形可能都是非功能性小图形，但插入依据和评价标准不同，不能只因都不连接电路信号就混为一谈。

六、边界在哪里：OPC 不是整个光刻与制造签核

OPC 属于分辨率增强技术（Resolution Enhancement Technology，RET）的重要组成，但 RET 的范围更大，还可能涉及照明优化、相移掩模和辅助图形等策略。OPC 也不能替代曝光、显影、刻蚀等真实工艺控制：它只能针对既定工艺假设补偿系统偏差，不能让超出成像能力的任意图形都变得可制造，更不能修复不合理的目标版图。

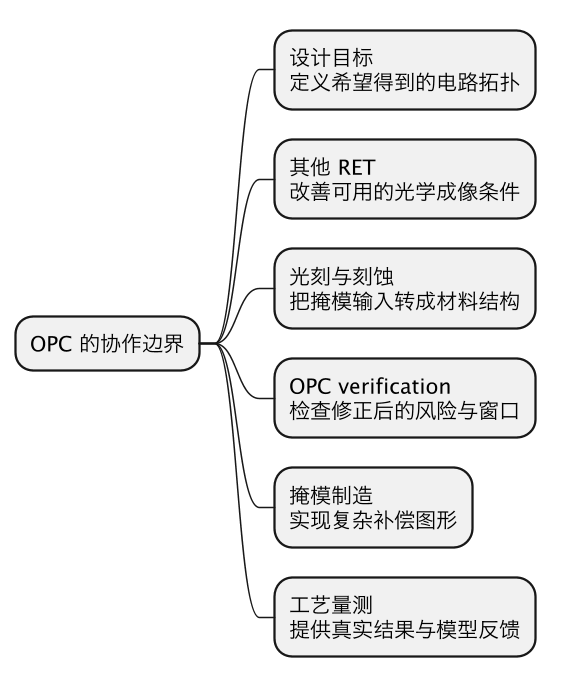

这张思维导图以 OPC 为中心向外看：设计目标决定校正方向，其他 RET 与真实工艺提供成像和转移条件，掩模制造负责实现补偿形状，验证与量测分别提供预测检查和实物证据。任何一条支线都不能由中心节点替代；它们共同工作，才把一次几何修正变成可交付的制造方案。

光刻后的图形还要经过刻蚀等步骤转移到材料层。刻蚀可能带来自己的线宽与形貌偏差，因此「光刻胶边缘正确」不必然等于「最终材料边缘正确」。目标、光刻和后续图形转移的关系，可结合刻蚀工艺入门：选择性去除与图形转移理解。完整流程需要明确校正所面向的结果层级，避免把某一环节的合格误当成全链路合格。

OPC verification 是修正后的独立检查视角：不只确认多边形确实被工具改过，还要评价修正后图形在工艺条件变化下是否出现边缘误差、桥连、缩颈或辅助图形打印等风险。没有验证，OPC 只是一次形状生成；有了验证，才知道它在规定模型与条件范围内是否满足要求。验证仍不是实际硅片量测的替代品，两者承担不同证据角色。

交接对象	应明确的内容	不应含糊推给下一方的问题
设计到可制造性处理	目标层、关键拓扑、允许修改的边界与适用规则	不说明目标层级，让制造端猜测电路真正需要什么
工艺与模型到 OPC	工艺适用条件、标定依据、掩模规则与修正约束	把超出模型适用范围当成普通修正任务
OPC 到掩模制造	修正后的数据、片段与复杂图形约束、检查要求	只看光学补偿效果，不顾掩模能否稳定制造
OPC 到验证与量测	修正版本、检查条件、风险位置与结果判定口径	用「已跑过 OPC」替代边缘、缺陷和窗口证据

设计人员通常不需要手工在电路上画每一个 OPC 补偿，但需要理解：交付的版图是制造意图的起点，不是最终掩模形状；制造端的预失真也不是擅自改变电路，而是在约定目标和约束下补偿可预测偏差。把目标、模型适用范围、掩模规则与验证口径交接清楚，才不至于让「修正」变成责任模糊的改写。

这一篇在知识体系里的位置

本篇连接「设计版图」与「制造图形」：向前可回到光刻原理：掩模、曝光与分辨率，理解衍射、投影与光强成像；向后可进入刻蚀工艺入门：选择性去除与图形转移，继续追踪光刻胶图形怎样变成材料结构。OPC 与 SRAF 属于制造可实现设计目标的一层补偿，OPC verification 与工艺量测则负责建立结果证据，几者共同构成设计到制造的闭环。

总结

**OPC 光学邻近效应校正的本质，是根据可预测的成像与工艺偏差反向预失真掩模，让晶圆结果而不是掩模外观更接近设计目标。**衍射和邻近图形使线端缩短、拐角圆化，并造成密集与孤立图形的响应差异；基于规则的修正按已知条件补偿，模型基础 OPC 则依据预测误差迭代调整。SRAF 改善主图形的光学环境，OPC 修改主图形输入，两者需要协同。OPC 不替代其他 RET、光刻与刻蚀控制，也不等于 OPC verification；只有目标、工艺假设、掩模约束和验证证据交接完整，预失真才服务于可制造性。
