刻蚀工艺：干法与湿法怎样把光刻图形刻进材料

光刻只在光刻胶上留下窗口，真正决定沟槽、孔和金属线形状的，是随后发生的刻蚀工艺。它像用镂花模板加工材料：窗口里的目标层被去掉，模板盖住的地方尽量留下。本篇先建立干法与湿法、选择比和各向异性的入门直觉，再把这些术语接到版图设计规则；关于反应离子刻蚀、设备类型和具体材料体系，可继续读刻蚀工艺的进阶机理与设备对比。

本文要回答的问题

• 光刻已经完成图形化，为什么还需要一次刻蚀？
• 湿法与干法的差异，为什么会直接体现在沟槽剖面上？
• 选择比、均匀性和各向异性分别保护什么，又可能牺牲什么？
• 过刻蚀、侧壁钝化与负载效应分别改变了哪一部分形状？
• 制造中的这些偏差，为什么会变成设计者必须遵守的规则？

一、刻蚀工艺：把临时模板变成永久图形

可以先记住一条工序链：待加工薄膜已经铺在晶圆上，光刻胶经过曝光和显影形成窗口；刻蚀从窗口进入，去除裸露薄膜；去胶以后，保留下来的薄膜才成为器件结构。光刻胶通常只是临时掩模，不承担最终导通或绝缘功能。若省略刻蚀，晶圆上只有一层带图案的胶，下面仍是完整薄膜，电路形状并没有真正形成。

评价这次“转印”不能只看是否刻穿。窗口内是否残留、窗口外是否被侵蚀、孔底停在什么材料上、侧壁是直还是斜，都会影响最终尺寸。完整的制造位置可参考芯片制造的核心工艺：从晶圆到芯片，而窗口如何由曝光产生，则属于光刻原理：掩模、曝光与分辨率的范围。

读这张对比图时，不要把“湿”理解成精度一定低、“干”理解成结果必然垂直。两者最根本的区别，是去除材料的方式，以及能否独立控制纵向和横向作用。湿法也常承担整层剥除、表面清洗等工作；干法若方向性或保护不足，同样会钻蚀、伤掩模。

工序角色	暂时存在还是最终保留	刻蚀时希望发生什么
光刻胶或硬掩模	通常在后续被移除	尽量少损耗，继续遮住保护区
目标薄膜	窗口外保留，窗口内去除	按图形形成预期轮廓
下层停止层或衬底	最终保留	目标层刻穿后尽量不被继续侵蚀

二、干法与湿法：差别不只在“有没有液体”

湿法刻蚀依靠液态化学品与目标材料反应，并把反应产物带走。对入门者最有用的直觉是：液体能接触到的暴露表面，都有可能发生反应。若材料本身没有明显晶面差异，向下刻的同时也会向侧面刻，于是掩模边缘下方逐渐被掏空，这种现象叫钻蚀（undercut）。某些单晶材料会表现出晶面相关的湿法刻蚀，那是材料晶体结构带来的特例，不能据此把湿法一概归为各向同性。

干法刻蚀通常在真空环境中利用等离子体。等离子体是含有电子、离子和中性活性粒子的电离气体；其中活性粒子参与化学反应，离子在电场作用下提供较有方向性的轰击。可以把它粗略理解为两种作用合作：化学反应帮助识别和去除材料，定向作用帮助优先打开孔底。实际机制比这句话更复杂，但它足以解释为什么干法更适合保留细小窗口的横向尺寸。

图中红色强调的是湿法常见的横向钻蚀，绿色强调的是方向性刻蚀希望得到的向下推进。这里的“近直”不是绝对垂直：实际侧壁可能内倾、外扩、弯曲或带粗糙度。判断轮廓时，应问开口尺寸、底部尺寸和侧壁形状分别怎样，而不是只给干法贴上“九十度”的标签。

湿法与干法各有分工：整层剥除更在意材料选择性，窄孔图形则更在意横向钻蚀。选型应先确定任务，再看哪种非理想效应可以接受。

三、选择比与各向异性：一个管“刻谁”，一个管“往哪刻”

选择比（selectivity）是两种材料刻蚀速率之比。例如谈目标薄膜对停止层的选择比，就是在问：相同条件下，目标层被去除得比停止层快多少。它是一组材料的相对性质，不是刻蚀机单独拥有的固定数字，也不存在脱离材料对和工艺条件的“通用高选择比”。

选择比至少要看两组关系。目标层对掩模的选择比，关系到模板能否撑到刻蚀结束；目标层对下层的选择比，关系到刻穿后能否少伤底部。即使目标层平均刻蚀速率很快，只要掩模也消耗得很快，窗口仍可能扩大，甚至让本该保护的区域暴露。

各向异性则描述不同方向的刻蚀速率差异。各向同性表示横纵方向接近，各向异性表示纵向占主导。二者回答的问题完全不同：高选择比不保证侧壁垂直，强方向性也不保证下层不受损。把这两个词混成“刻得好”，就无法解释很多真实失效。

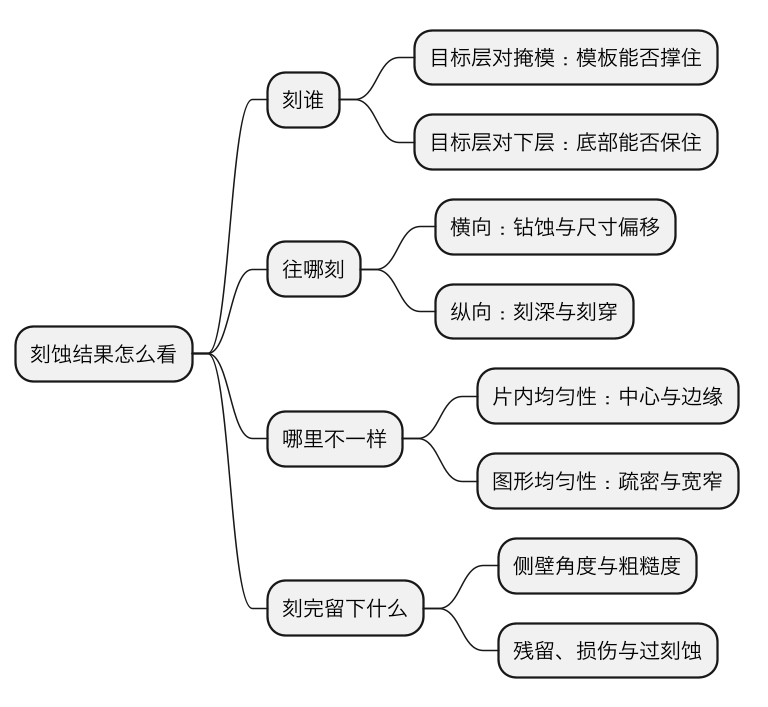

这张术语图把“刻蚀结果”拆成四个观察方向。读工艺描述时，可以依次问它谈的是材料选择、方向控制、空间一致性，还是刻后表面状态。这样就不会拿一个很高的选择比去替均匀性背书，也不会用局部漂亮剖面推断整片晶圆都一致。

四、均匀性、侧壁与过刻蚀：平均刻完不等于处处合格

均匀性关心不同位置的结果差异。片内均匀性比较晶圆中心、边缘等区域，图形间差异则比较疏区与密区、宽槽与窄孔。平均厚度或平均刻深可能完全达标，但局部仍可能一边残留、另一边已经伤到底层。因此工艺报告里的“均匀”必须带观察尺度和统计口径。

侧壁也不只是外观。沟槽上宽下窄会缩小底部有效尺寸；侧壁倾斜会改变相邻结构的实际间隔；粗糙侧壁会增加局部几何波动。对导体而言，截面积变化会影响电阻；对绝缘间距而言，局部变窄会增加可靠性压力。版图上的矩形只是理想边界，制造后会变成带工艺偏差的立体结构。

过刻蚀（overetch）是在主体刚好刻穿之后继续刻一小段，用来清除由膜厚、速率和形貌差异留下的局部残留。它不是简单的“失误刻过头”，而常常是工艺窗口中的必要余量。问题在于，等待最慢区域清干净时，最快区域已经额外暴露了一段时间；若对下层选择比不足，必要的清残留动作就会变成底部损伤。

对比维度	它实际回答的问题	偏离理想时会看到什么	与哪些因素相互牵制
刻蚀速率	目标材料多快被去除	节拍变化、刻深不足或难以控制	选择比、损伤、输运
对掩模选择比	模板能否守到结束	掩模变薄、窗口扩大、保护区暴露	离子作用、掩模材料、刻蚀时间
对停止层选择比	刻穿后能否少伤下层	底部凹蚀、界面损伤	过刻蚀余量、材料组合
片内均匀性	晶圆各处是否接近同步完成	中心与边缘一边残留一边过刻	气流、温度、等离子体分布
图形间均匀性	不同宽窄疏密是否同步完成	密区与疏区刻深不同	局部消耗、输运与深宽比
各向同性/异性	横向和纵向谁更快	钻蚀、近直侧壁或斜壁	化学反应、离子方向性、钝化
侧壁角度	开口与底部尺寸是否一致	上宽下窄、底部变宽或弯曲	掩模形貌、沉积与刻蚀平衡
侧壁粗糙度	边界是否平滑稳定	局部尺寸波动、残留或周期纹理	掩模粗糙度、循环与表面反应
过刻蚀	最慢位置能否也清干净	残膜减少，但快区底部暴露更久	均匀性、选择比、终点控制
负载效应	图形环境是否改变局部速率	疏密、宽窄区域结果不同	反应物供应、产物排出、结构深宽比

这些指标会互相牵制：均匀性变差会要求更多过刻蚀余量，进而提高对停止层选择比的要求；加强侧壁保护又可能妨碍窄孔内的物质交换。优化目标是整组指标同时合格，而非单项拉满。

五、侧壁钝化与负载效应：为什么局部图形会改变刻蚀

侧壁钝化是在侧壁形成较耐刻蚀的保护层，使横向反应受到抑制。孔底的保护层若被方向性离子作用优先削弱，刻蚀便能继续向下；侧壁保护层保留，横向尺寸就更稳定。这里的直觉不是“把墙包得越厚越好”，而是底部要打得开、侧壁要守得住。保护不足会钻蚀，保护过强又可能缩口、阻碍孔底交换或留下残留。

负载效应（loading effect）则提醒读者：刻蚀速率不只由材料和配方决定，也与图形环境有关。一片区域若有很多开口同时消耗反应物，局部供应与孤立开口不同；深窄孔里的活性粒子进入和挥发性产物排出也更困难。于是相同时间下，疏区与密区、宽槽与窄槽可能出现不同刻深。

沿图看，蓝色容器收集的是版图与环境差异，红色标出未清底风险，橙色标出为了补救而增加的过刻蚀暴露。负载效应不是一句“干法固有的缺点”，也不能仅凭开口面积推出所有结果；它提醒工艺和设计共同关注局部图形密度、深宽比与输运条件。更重要的是，它把“同样的设计图形、同样的刻蚀时间”与“同样的实际刻深”明确区分开来。

六、从工艺偏差到设计规则：为什么不能只画理想矩形

设计规则不是把工艺难点随手转成几个禁止符号，而是在可制造性、面积和性能之间留出边界。最小线宽关注细小图形能否稳定形成；最小间距关注相邻结构在钻蚀、侧壁倾斜和尺寸偏差后是否仍能分清；孔与槽的尺寸范围，还要考虑反应物和产物能否顺利进出。不同材料层、不同刻蚀步骤的规则不必相同，因为它们面对的材料对、深宽比和停止层都不同。

图形密度相关规则也能从负载效应理解。大片极疏或极密区域，会让局部工艺环境与孤立测试图形不同；设计因此可能要求密度范围、填充或特定图形约束。这里的填充不是“哪里空就随便补”，而是同时平衡刻蚀、沉积、平坦化和电学寄生。设计者应遵守工艺设计包给出的具体规则，不能从某篇通用文章推导某座晶圆厂的尺寸数值。

版图中的理想表达	制造中需要容纳的偏差	设计侧应建立的直觉
一条固定宽度导线	刻蚀偏差、侧壁角度与粗糙度改变实际截面	最小宽度不是视觉建议，而是制造边界
两条相邻但分离的图形	横向钻蚀或轮廓变化缩小局部间隔	间距要同时考虑电学与工艺窗口
一批同时完成的接触孔	宽窄、疏密和深宽比造成刻深差异	不能只验证单个孤立马蹄形测试图形
目标层刚好全部刻穿	膜厚和均匀性要求一定过刻蚀余量	下层材料和堆叠必须容忍制造余量
任意密度分布	局部负载改变工艺表现	密度与填充规则是系统协同的一部分

版图签核必须基于真实工艺数据。GDSII 与 OASIS：芯片版图的数据格式保存几何目标，侧壁和选择比等知识则由规则与模型承载。沉积与刻蚀反复衔接：先铺层，再选择性去除，可对照薄膜沉积 CVD 与 PVD 的入门对比理解。

这一篇在知识体系里的位置

本篇把刻蚀放在“光刻定义窗口”与“版图满足制造规则”之间，负责解释常用术语和剖面直觉。想继续研究离子增强刻蚀、深反应离子刻蚀、终点检测与设备差异，可进入刻蚀工艺：湿法、干法与各向异性进阶；想把这些步骤放回整片晶圆的制造顺序，则回到芯片制造核心工艺全景。阅读版图规则时，记得规则背后往往是某一道具体工艺，而不是抽象的几何洁癖。

总结

刻蚀工艺的核心不是单纯“把材料去掉”，而是在掩模保护下去掉该去的部分，同时守住横向尺寸、纵向深度和下层界面。湿法主要利用液相化学反应，常见任务是选择性去除与清洗；干法把化学反应和方向性作用结合起来，更适合精细图形。选择比回答“刻谁”，各向异性回答“往哪刻”，均匀性、侧壁、过刻蚀与负载效应则共同决定局部结果。它们最终传导为线宽、间距、孔槽和密度等设计规则：版图给出理想目标，工艺窗口决定这些目标怎样可靠地变成真实结构。
