FPGA 专家 04：PCIe 深水区——TLP、LTSSM、配置空间
本文是
fpga/专家层第 07 篇。工程使用（XDMA IP、基本 DMA）见进阶 PCIe 入门使用；DMA 架构深入见下一篇 PCIe DMA 架构，物理层见收发器深水区。

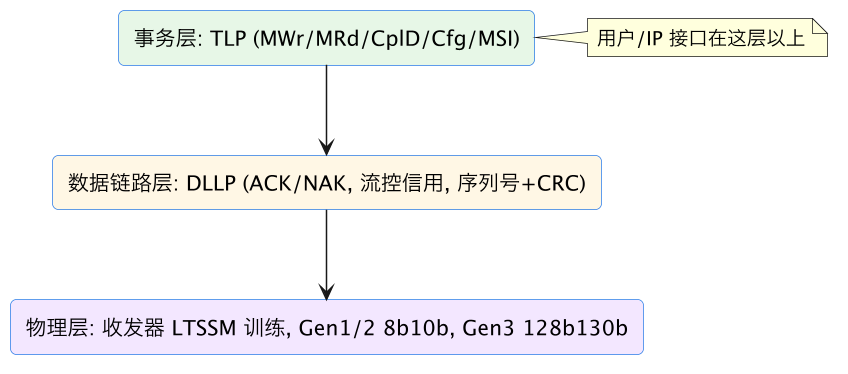

一、协议分层
| 层 | 职责 | 关键机制 |
|---|---|---|
| 事务层 | 总线事务打包 | TLP：MWr（posted 写）/MRd（读请求）/CplD（读完成）/Cfg（配置）/MSI |
| 数据链路层 | 可靠传递 | 序列号、CRC、ACK/NAK 重传、流控信用 |
| 物理层 | 串行传输 | LTSSM、lane 宽度协商、8b/10b（Gen1/2）、128b/130b 加扰（Gen3+） |
二、链路训练 LTSSM
Detect(检测对端) → Polling(比特/符号对齐)
→ Configuration(宽度/lane 映射/极性)
→ L0(正常工作) ⇄ Recovery(重均衡/速率切换)
卡在 Detect→物理连接/PERST#
卡在 Polling→REFCLK 抖动/速率/SI
卡在 Configuration→宽度/lane 配置参考钟 100MHz 差分、抖动规范严格；PERST# 复位时序；lspci 看 LnkSta 协商速率/宽度。
三、事务与数据通路
| TLP | 类型 | 特点 |
|---|---|---|
| MWr（存储器写） | Posted | 不等应答、持续灌包，效率高 |
| MRd（存储器读） | Non-posted | 发请求→等 CplD，往返延迟，需多 outstanding |
| CplD（完成包） | — | 读数据返回载体 |
| Cfg/Msg | 配置/消息 | 枚举、MSI-X 中断 |
- BAR：设备声明地址窗口→主机枚举分配基址→CPU 访问该窗口生成 TLP→FPGA 侧转 AXI-Lite；
- MPS/MRRS：最大负载/读请求长度，协商越大效率越高（受主机限制）；
- MSI-X：向特定地址写数据触发中断，多向量支持多队列并行；
- 性能：读方向多 outstanding、描述符批量提交（SG）、MWr 流水。
四、FPGA 侧形态
Xilinx IP（XDMA/QDMA/AXI Bridge）封装协议栈，用户看到：
- BAR 空间 → AXI4-Lite（寄存器/控制）；
- DMA 通道 → AXI4 内存映射 + AXI-Stream（数据流）；
- 中断源 → MSI-X；
- 调试寄存器 → LTSSM 状态、链路速率宽度、错误计数。
五、LTSSM 深论：链路训练每个状态在解决什么
LTSSM 不是考试要背的状态名，而是一张故障定位地图，每个状态对应一类明确的物理/协议问题。Detect：发射端在 TX 上检测接收器端接（检测到约 50Ω 等效阻抗即认为存在对端），卡在 Detect 意味着物理层没有对端——金手指没插到位、信号完整性问题导致接收端检测失败、PERST# 仍有效、参考钟未就绪，或者 AC 耦合电容漏贴。Polling：两端发送训练序列（TS1/TS2），完成比特/符号锁定、块对齐（Gen3+）、极性协商，并确认对端存在；卡在 Polling 查 REFCLK（PCIe 强制 100MHz 差分，抖动规格远严于普通逻辑钟，常见允许 SSC 展频共 0～-500ppm）、速率/编码一致性、Gen2 以上的信号眼和均衡、极性反接（训练阶段通常能自动翻转，但极端配置要确认）。Configuration：用训练序列交换 lane 编号，协商链路宽度（x1/x4/x8/x16）、完成 lane 到通道的映射和反转（lane reversal）、设定 lane 极性；卡在 Configuration 通常是宽度配置与物理连接不符、部分 lane 焊接/电容问题、lane 顺序超出 IP 允许的反转范围。
进入 L0 后链路正常传输；Recovery 不是故障而是工作状态的一部分：退出低功耗、速率切换（如从 Gen1 协商到目标代际）、重新均衡、或信号劣化时重训，都经 Recovery 返回 L0。正常上电会经历一次 Recovery 完成速率拉升，属预期；反复进出 Recovery（链路抖动/flapping）则说明信号裕量不足或参考钟问题，要查眼图、均衡参数、电源噪声。低功耗状态 L0s/L1/L2 是 ASPM 省电机制，FPGA 卡通常在 BIOS/驱动中禁用 L0s（退出延迟和兼容性问题），是否用 L1 substates 按低功耗需求评估。Gen3 以后训练增加了 equalization 阶段（Phase 0–3，收发器按预设系数和请求做 TX 预加重/接收均衡协商），这是 Gen3 链路 bring-up 最常卡住的地方：preset/系数不匹配、preset request 超时都会失败，调试要读 EQ 状态和收发器眼图，方法与 专家 04 的均衡调优一致。把“卡在哪一状态→查哪一层”固化成团队 checklist，PCIe bring-up 就能从玄学变成流程。
六、TLP 语义深论：Posted/Non-Posted、排序规则与流控信用
事务层的性能和正确性都建立在 Posted 与 Non-Posted 的区分上。Posted 写（MWr、消息/MSI）：发送方发出即认为完成，不等待任何应答，数据链路层保证可靠（失败重传）但事务层不返回完成；它延迟低、可连续灌满链路，是高吞吐方向的首选（数据采集 FPGA→主机就是 posted 写）。Non-Posted（MRd、配置读写、I/O）：请求方发出后必须等待完成包（Cpl/CplD），是分体事务，一来一回要付完整往返延迟（Root Complex、交换芯片、内存控制器各有延迟，常见几百纳秒到微秒）；一次只挂一个读请求时链路利用率极低。完成包本身带状态（成功、UR 不支持请求、CRS 配置重试、CA 配置中止）和长度/字节使能，调试时主机日志里的 UR 往往意味着 BAR/地址路由问题而不是链路问题。还有一类易忽略的细节：读完成允许拆分（一个 MRd 的数据由多个 CplD 返回）且可能与其他事务交错，接收方必须按 TLP 头里的 requester ID、tag、lower address 重组，这正是 DMA 引擎要维护 outstanding 表（tag→缓冲上下文）的原因。
**排序规则（ordering）**决定并发事务能否乱序完成，理解它才能正确设计多 outstanding 与桥接。PCIe 默认“强排序”模型下，相同流量类别的 posted 写按序通过交换结构，non-posted 请求的完成按各自 tag 匹配而不保证全局顺序；ID-O（ID-based ordering，可选）允许不同 requester ID 的事务互相越过，relaxed ordering bit（RO）允许写越过先前的写，二者用于提升性能但要求软件/硬件能接受弱顺序（DMA 描述符环的“先写数据再写拥有者标志”必须用正确的屏障，不能简单置位 RO）。流控是链路层的信用机制：接收方按 TLP 类型（P 头、NP 头、CplD 数据等）通告信用，发送方发一个包扣对应信用、对端释放后经 DLLP 回补；信用耗尽时该类事务被阻塞。典型死锁/性能陷阱是：某方向只发 NP 请求不收 CplD，完成信用耗尽后整条链路停顿；或 AXI 侧反压导致完成包无人接收。设计 FPGA 端点时要保证所有信用类都有接收服务（即使是“不请自来”的 CplD 也要有排空路径），DMA 引擎的 NP outstanding 深度要和信用、tag 数量、MRRS 一起匹配。这套信用语义和 专家 05 讲的端到端信用流控思想同源，只是 PCIe 已在硬件里实现。
七、配置空间、枚举与 BAR：设备如何被操作系统看见
主机“发现”FPGA 的全过程发生在枚举阶段，理解它能解释一大批“链路 up 但系统看不到设备/驱动不工作”的问题。设备上电后，配置空间以默认值就绪：厂商 ID/设备 ID/类代码/版本、命令状态寄存器、能力链表（MSI/MSI-X、Power Management、PCIe capability、扩展能力）和 BAR。BAR 的硬件语义是“可写掩码”：软件先向 BAR 写全 1 再读回，硬件让可分配位返回 0、固定位返回 1，据此得知该 BAR 需要多大窗口（必须 2 的幂且最小对齐一页）；随后 BIOS/OS 在内存地址空间中选一段未占用区间，把基地址写回 BAR。此后 CPU 对该地址范围的访问被 Root Complex 翻译成 MWr/MRd TLP，按地址路由到 FPGA，IP 再转成 AXI-Lite 访问用户寄存器。设计要点：BAR 大小按实际寄存器空间向上取 2 的幂（留扩展余量但别浪费地址空间）；64 位可预取 BAR 用于大窗口（如卡上显存映射），32 位 BAR 用于小寄存器窗口；不要把大数据通路设计成 PIO（CPU 经 BAR 逐字访问），BAR 只做控制面。
枚举与链路状态的诊断手段要熟练：主机侧 lspci -vvv 能看到协商速率宽度（LnkSta/LnkCap）、MPS/MRRS、BAR 分配、ASPM、重传和错误计数（DevStat）；设备完全不出现先查 LTSSM/PERST/REFCLK，出现但带黄色感叹号查 VID/DID/驱动绑定；BAR 全 0 或大小异常查 BAR 配置与响应逻辑（FPGA 必须正确响应配置读写，软核 IP 自己实现配置空间时尤其容易漏能力指针）。MPS/MRRS 是两个协商参数：MPS 是双方约定的最大 TLP 载荷（128B～4KB，整条链取最小值），MRRS 是读请求方一次最多请求的字节数；热复位、FLR（功能级复位）、热插拔都有规定的状态机行为，FPGA 侧要正确响应 FLR（清空 DMA、停止发 TLP、完成在途事务），否则虚拟化直通和驱动重载会残留状态。MSI-X 的能力结构包含中断向量表和 PBA（pending 位阵列）所在的 BAR，向量地址/数据由软件填写，设备发中断本质是一次 MWr——这也意味着中断能否送达取决于 DMA 写路径正常，是“数据通路坏了中断也消失”的原因。
八、性能模型：从代际带宽到真实吞吐的逐项扣减
PCIe 性能规划最忌直接引用“Gen3 x8 = 8GB/s”这类单向理论值。正确做法是逐档扣减。物理编码开销：Gen1/2 的 8b/10b 打八折（Gen2 x8 理论有效约 4GB/s 单向），Gen3/4 用 128b/130b 编码效率约 98.5%，Gen3 x8 单向约 7.88GB/s，Gen4 x16 双向合计超过 60GB/s。协议开销：TLP 头（3 或 4 DW）、序列号与 CRC、DLLP、流控更新、ACK、帧间隔都占带宽，载荷越小开销占比越高，所以 MPS 越大效率越高——但 MPS 由整条链路最弱设备决定，x86 平台常见 256B，嵌入式 Root Complex 可能只有 128B。事务语义开销：读方向的分体往返、完成包头和拆分、NP 信用限制；写方向 posted 高效但要持续供数。流控与信用气泡：信用回补延迟、ACK 延迟、重传（信号差时 CRC 错导致整包重发）。主机侧：Root Complex 上行带宽、内存读写带宽、IOMMU/SMMU 地址翻译（缺页/OTLB miss 极贵）、NUMA 跨 socket、驱动与中断处理。
工程优化按“先排硬伤、再压气泡”的顺序：lspci 确认协商速率宽度（Gen1 x1 误配与 Gen3 x8 差 24 倍带宽，是最常见隐形事故）；MPS 尽量大、MRRS 设 512B 左右并确认平台允许；写方向持续 posted + 大 TLP；读方向 outstanding 拉满（几十个 tag）、批量 SG、把多次小读合并成大块读；双向同时有流量时 H2C/C2H 各用独立资源避免互相饿死；中断用 MSI-X 多向量 + 中断合并（NAPI 式批处理），避免每包一中断；缓冲区用 hugepage 减少 IOMMU/TLB 压力并就近 NUMA 节点分配。评估时必须用实际载荷大小画吞吐曲线：4KB 以下小包场景软件/描述符开销主导，曲线在小包区陡降是正常物理现象，应在数据面做聚合而不是怀疑链路。建议在 FPGA 里内置性能计数器（TLP 计数、字节计数、信用等待周期、重传计数、outstanding 占用峰值），把“链路窄、协议气泡、主机慢、用户逻辑反压”四类瓶颈用数据区分开（方法见 专家 08）。
九、代际差异与新特性：Gen3 均衡、Gen4/5 与 CXL 视野
选型和设计时要对代际差异有数。Gen1（2.5GT/s）、Gen2（5GT/s）用 8b/10b，链路训练相对简单；Gen3（8GT/s）起改为 128b/130b 加扰，并在 LTSSM 中引入完整的 link equalization：发送端 preset、系数回读、相位 2/3 的请求—应答，若板级信道裕量不足会卡在 Recovery.equalization 或反复重训；FPGA 侧应保留对 TX preset/RX preset 的配置能力并以眼图/BER 验证（裕量方法见 专家 04）。Gen4（16GT/s）对板材、过孔背钻、连接器和参考钟相噪要求显著提高，MPS 协商保持兼容但误码重传对裕量更敏感；Gen5（32GT/s）几乎强制要求高等级板材和 retimer（纯 redriver 难以覆盖全链路预算），PAM4 则在 Gen6（64GT/s）登场并引入 FEC——与独立收发器的代际规律完全一致（见 专家 04 第十三节）。做底板/线缆 PCIe 时还要区分 CEM（卡规范）、M.2、U.2、IPASS/OCuLink 等机械与信道规范，长度和预算不能混用。
CXL（Compute Express Link）是建立在 PCIe 物理层（Gen5 起）之上的缓存一致互联，包含 CXL.io（等价 PCIe）、CXL.cache（设备访问主机内存并参与一致性）、CXL.mem（主机访问设备内存）三协议；它不改变物理设计但改变了系统假设——设备进入硬件一致性域，FPGA 加速器可极低延迟共享主机内存而不必自行搬运。今天多数 FPGA 团队仍以标准 PCIe DMA 为主，但评估下一代加速架构时应理解：CXL 解决的是 DMA 模型中“所有权切换、缓存同步、精细粒度共享”的痛点，代价是更复杂的一致性协议和软件栈；其物理层设计纪律与 Gen5 PCIe 完全一致。另一个现实变量是Retimer/Redriver：信道超长时 redriver 是模拟放大（不恢复、延迟小但延续抖动），retimer 是重建比特（带 CDR/重传边界，能恢复信号但有延迟），选型要按总插损和协议允许的预算，不能随意串接（两级 redriver 可能把噪声一起放大）。把代际、信道和互联演进放在一张图里看，才能避免“按 Gen2 经验布 Gen4 板”的代差事故。
十、FPGA 端设计与调试清单：从 IP 配置到互通
把 PCIe 当作“必须与一个复杂对端协商”的接口来设计，落地清单如下。IP 配置：器件支持的硬核/软核、代际与宽度、端点模式（不是 Root Port）、参考钟频率与是否 SSC、PF/VF 数量、BAR 个数/位宽/可预取/大小、MSI-X 表大小、用户时钟频率、复位类型；这些与原理图（参考钟来源、PERST#、时钟缓冲、wake 引脚）逐项对应。复位时序：等待参考钟稳定→IP 复位→用户逻辑在 user_clk/reset 释放后才可发起业务；PERST# 与热复位要能重置 DMA 引擎、丢弃在途包、清信用假设；FLR 行为按规范实现。AXI 侧：BAR 转 AXI-Lite 的地址译码、读写响应必须永远返回（不能挂起，否则主机死机）；DMA 侧 outstanding 表、tag 管理、完成重组、奇偶/长度检查；所有跨域（user_clk 与业务时钟）经异步 FIFO/握手。电源与信号：Gen3+ 的独立 MGT 电源、参考钟 LDO、AC 耦合（CEM 板侧或金手指侧位置按规范）、金手指阻抗与 lane 长度等长、Retimer 预留（高速代际建议预留焊位）。
bring-up 顺序：先确认主机看到设备且 LTSSM 到 L0、协商速率宽度正确（lspci）；再读写 BAR 寄存器（小数据 PIO）；再跑单向 DMA（先 H2C 后 C2H）、SG 环、中断；再双向并发和压力；再做 FLR/复位/热插拔/长时间（24 小时 PRBS 式数据校验）。必备可观测点：ltssm_state、当前速率宽度、各类错误计数（bad TLP、bad DLLP、CRC、replay timer 超时、NAK 数）、流控信用、用户 AXI 响应状态、DMA tag 占用、性能计数器；主机侧配合 lspci -vvv、setpci 调 MPS/MRRS、内核 PCIe 错误日志（AER）、性能分析工具。互通矩阵：至少在两代以上芯片组/CPU 平台、有无 SSC、不同 BIOS（ASPM、Above 4G、10-Bit Tag Requester）下测试，PCIe 的很多“兼容性问题”本质是只在自家实验室一台主机上验证过。最终交付件应包含：配置参数表、信道仿真与实测眼图、LTSSM 抓波记录、互通报告和驱动版本组合——这套证据链让“偶发枚举失败”类问题在量产后可以追溯（量产纪律见 专题 04）。
十一、枚举与启动失败案例库：从“设备不见了”到“BAR 错乱”
把工程现场反复出现的枚举问题整理成案例库，比记住协议条文更有用。案例一，设备完全不出现：多数是 PERST# 时序（金手指供电稳定后 PERST# 释放太早）、100MHz 参考钟缺失或抖动超标、或金手指/wake 等辅助引脚问题；先看 FPGA 是否配置完成（从闪存加载慢于主机枚举窗口时，主机扫描不到设备，需要 CCLK 加速或预上电配置）。案例二，出现但反复链接降级/重训：Gen3 equalization 失败后退到 Gen2，lspci 显示 LnkSta 低于 LnkCap；查 TX/RX preset、信道插损和参考钟 SSC 配置（两端对 SSC 的容忍要一致）。案例三，BAR 大小异常或枚举报资源不足：BAR 配置不是 2 的幂、64 位 BAR 漏配高位、或大 BAR 超过 BIOS 的 32 位窗口；Above 4G Decoding 未开时大容量 BAR 无法分配。案例四，能枚举但访问 BAR 挂死：AXI-Lite 从口在某些地址不返回响应或响应未跨到 user_clk 域，主机表现为整机卡死；所有解码空洞也必须返回 DECERR 而不是沉默。
案例五，DMA 一开就 IOMMU/主机报错：DMA 地址用了未映射的虚拟地址、描述符环位于可移动页、或 40 位地址截断（专家 08 第六节）。案例六，MSI-X 中断丢失：向量表/PBA 所在 BAR 没实现或落在不可预取窗口、中断消息写被挂起的数据面阻塞；记住 MSI-X 本质是 posted MWr，数据通路坏时中断自然消失。案例七，重启/FLR 后行为异常：用户逻辑未随 FLR 复位，旧 DMA 继续写主机；必须严格实现 FLR 完成窗口内的静默。案例八，只在某些主板/服务器上失败：BIOS 的 ASPM、Snoop 位设置差异、MPS 被平台锁在 128B、PCIe switch 的信用模型不同——这类问题只能靠互通矩阵提前发现。每个案例的共同教训是：枚举是一次有时限的多方协商，FPGA 不仅要“正确”，还要在主机规定的时序窗口内“准备好并可证明”。
十二、电源管理、热插拔与高可用场景
PCIe 的电源管理在数据采集卡和加速卡上常被忽视，却会在服务器节能策略下咬人。ASPM L0s/L1：硬件自主进入微秒级省电，L0s 兼容性问题多（链路抖动、延迟尖峰），多数低延迟卡通过驱动或 BIOS 禁用；L1.1/L1.2 关断更多电路、省电明显但退出延迟到微秒数十微秒，适合空闲期长的卡，配置时要与主机的 LTR（Latency Tolerance Reporting）协商一致。软件 D 状态（D3hot/D3cold）：驱动挂起/系统休眠进入，恢复路径等价一次重新训练，所有上下文需要重建；带 wake 引脚的卡可从 D3 发唤醒。FPGA 设计要保证进入低功耗前排空 DMA、主机保存队列上下文，恢复后完整走初始化，不能假设链路一直在。热插拔与 surprise removal：服务器热插拔槽有供电时序和 PRSNT# 检测；意外拔出时正在进行的 TLP 全部作废，驱动要能从完成超时和链路 down 事件恢复，FPGA 侧重新插入后等价冷复位。高可用系统（双控、冗余链路）还要设计链路故障检测定时器、切换策略和“脑裂”防护（切换决策与心跳分离，见 专家 43）。
延迟敏感部署（高频交易、实时采集）通常采取与省电相反的策略：禁用所有 ASPM、禁用 SSC（平台允许时）、固定 MPS/MRRS、轮询替代中断、固定 CPU 频率与中断亲和，把尾延迟的来源逐项消除。功耗与散热反过来影响链路：Gen4/5 收发器功耗随速率显著上升，散热不良导致芯片结温升高时眼图裕量缩小、重传增加甚至降速，因此高速卡的热设计要把收发器结温纳入监控（功耗签核见 专家 23）。把这些“非数据面”特性写进架构需求（是否休眠、是否热插拔、尾延迟目标、可用温度范围），比在联调阶段被平台默认策略打个措手不及要专业得多。
十三、验证策略：协议合规、互通与压力测试体系
FPGA PCIe 端点的验证要分三层组织。协议层验证（仿真）：用 VIP 或开源检查器驱动 LTSSM 各状态、注入 CRC/序号错误验证重传、信用耗尽与恢复、配置读写全字段、FLR 复位序列、乱序完成重组、MPS 边界（1×MPS、MPS+1、4KB 边界）TLP 拆分；检查 AXI 侧响应不丢失。子系统验证（FPGA 原型）：在开发板上跑官方驱动 + 自研测试驱动，覆盖 BAR PIO、SG DMA 双向、MSI-X 全部向量、各种传输大小曲线、持续压力；用厂商调试工具抓 LTSSM 迁移和错误计数。系统/互通验证（产品化）：至少两代 x86 平台加一个 ARM/嵌入式 Root Complex（若产品涉及）、直连与经 switch、开/关 IOMMU、开/关 SSC、不同操作系统与内核版本、虚拟机直通（VFIO）场景；长时间满速双向（建议 72 小时以上）+ 随机复位/FLR/拔插注入；数据完整性用端到端 PRBS/CRC 比对而不只是“没报错”。
测试要自动化且结果可判读：开发一个 DMA 测试框架，参数化队列数、深度、传输大小分布、H2C/C2H 混合比，输出吞吐/IOPS/p999 延迟和校验结果；FPGA 侧内置错误注入寄存器（强制 CRC、制造 TLP 截断、拉低信用、触发 FLR），让异常路径在实验室就能被覆盖，而不是等现场首次发生。合规性方面，量产前应预留 PCIe-SIG 一致性测试或借用第三方实验室资源（眼图模板、极性、SSC 频偏、电气），自研卡即使功能全通也可能在电气测试不过关。最终把“仿真覆盖率条目—互通矩阵结果—压力报告—电气合规证书”作为发布门禁的一部分（发布纪律见 20 比特流烧录与四方版本一致 manifest/门禁、专家 46）。PCIe 是 FPGA 与外部世界最复杂的标准接口之一，尊重它的协议完备性和测试成本，是专家与“能点亮就行”的分水岭。还应把 PCIe 子系统的配置当作一份受版本控制的产品数据管理：IP 版本、参数（代际/宽度/BAR/MSI-X/SSC/MPS）、参考钟来源、均衡 preset、原理图版本、验证过的主机平台与 BIOS 版本、驱动版本必须绑定记录。现场出现“某批次主板枚举失败”时，这份组合表是唯一能快速复现和回归的依据。最后给团队分工建议：PCIe 至少需要一个人对协议层负责（LTSSM/TLP/配置空间），一个人对硬件信道负责（参考钟/电源/SI），一个人对主机软件负责（驱动/一致性/性能），三方在 bring-up 计划里明确各自的判据和交接点；把 PCIe 当作“一个工程师顺手做的外设”，几乎必然在联调后期成为整个项目的关键路径。再补充两个容易在产品后期才暴露的细节。其一是配置时间窗口：很多 FPGA 从闪存加载比特流需要数百毫秒到数秒，而标准主板在复位后很快开始枚举，金手指设备必须在主机扫描前准备好，常见解法是选择快速配置接口、压缩比特流、或由板上管理控制器先把 FPGA 配置好再释放 PERST#；忽略这一点会出现“冷启动看不到卡、重启却正常”的经典怪象。其二是调试口规划：Gen3 以上链路问题最终常需要示波器或协议分析仪，板上应在 AC 耦合电容附近预留可探测的测试点或隔离开同轴连接器的安装位置，等出问题再飞线几乎不可能测出可信眼图。把配置时序和可探测性与原理图一起评审，能避免两个代价极高的返工。再补一条部署经验：高速卡在不同机箱中的气流方向、相邻槽位发热和背板版本都会改变链路表现，现场安装规范应明确槽位要求和散热条件，并把首台安装的链路参数（速率、宽度、EQ、误码计数）拍照存档，作为后续维护的基线，使“换了机箱后偶发重训”这类问题有数据可比，避免把部署环境问题误判成 FPGA 设计缺陷，减少无意义的往返排查，也让安装文档与现场记录一一对应。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 链路不起查 IP | 多为物理/时钟 | 看 LTSSM 卡态+REFCLK/PERST |
| PIO 方式搬大数据 | CPU 占用高性能低 | 控制走 BAR、数据走 DMA |
| 读请求一个个等 | 带宽全是延迟气泡 | outstanding 拉满+SG 批量 |
| MSI 单中断多队列 | 锁竞争性能差 | MSI-X 多向量 |
| BAR 大小拍脑袋 | 枚举失败/空间不够 | 按 2 幂寄存器空间定 |
| Gen3 不查 SI | 反复 recovery | 眼图/均衡/参考钟抖动 |
相关与延伸
使用：PCIe XDMA 入门；DMA/驱动：PCIe DMA 架构。 物理层：收发器深水区；软件侧：嵌入式软件/Linux。
一句话总结
PCIe 分三层：物理层跑收发器（Gen1/2 用 8b/10b、Gen3+ 用 128b/130b），LTSSM 状态机从 Detect→Polling（对齐）→Configuration（宽度/lane 映射）→L0 训练链路；数据链路层用序列号+CRC+ACK/NAK 和流控信用保证可靠；事务层用 TLP 表达总线事务——MWr 存储器写是 Posted 不等应答（高效），MRd 读是非 Posted 要等完成包 CplD（分体往返延迟，靠多 outstanding 和 SG 批量拉满带宽）。枚举时主机读配置空间、按 BAR 声明给设备分配地址窗口，FPGA 的寄存器经 BAR 映射成 AXI-Lite、大数据走 DMA 转 AXI4/Stream；中断用 MSI-X（内存写消息、多向量支持多队列）。调试链路先读 LTSSM 状态：卡 Detect 查连接/复位，卡 Polling 查 100MHz REFCLK 抖动和信号裕量，lspci 核对协商速率宽度。
