FPGA 功耗入门：FPGA 为什么吃电猛，资源利用率和功耗什么关系
更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 30 篇。做过 MCU/ASIC 的人第一次给 FPGA 板子供电时常会被电流吓到：一个跑几百兆赫的中等规模设计动辄吃几瓦到十几瓦，散热片和风扇几乎是标配。这不是你代码写得差，而是 FPGA 的「可编程」本身就建立在一套极其费电的硬件结构上。理解它的功耗结构，既有助于把 FPGA 设计做凉快，也是后面理解「仿真器/原型验证功耗」的基础。系统地图见低功耗导读。
本文要回答的问题
- 同样一个功能，为什么 FPGA 比 ASIC 费电几倍到几十倍？
- LUT、配置 SRAM、可编程互连各自怎么耗电？
- FPGA 资源利用率（LUT/FF/BRAM/DSP）和功耗是什么关系？
- FPGA 厂商工具报告的功耗准不准，怎么让它变准？
- 想在 FPGA 上省电，工程师手里有哪些旋钮？
一、灵活性的税：可编程结构的三大功耗来源

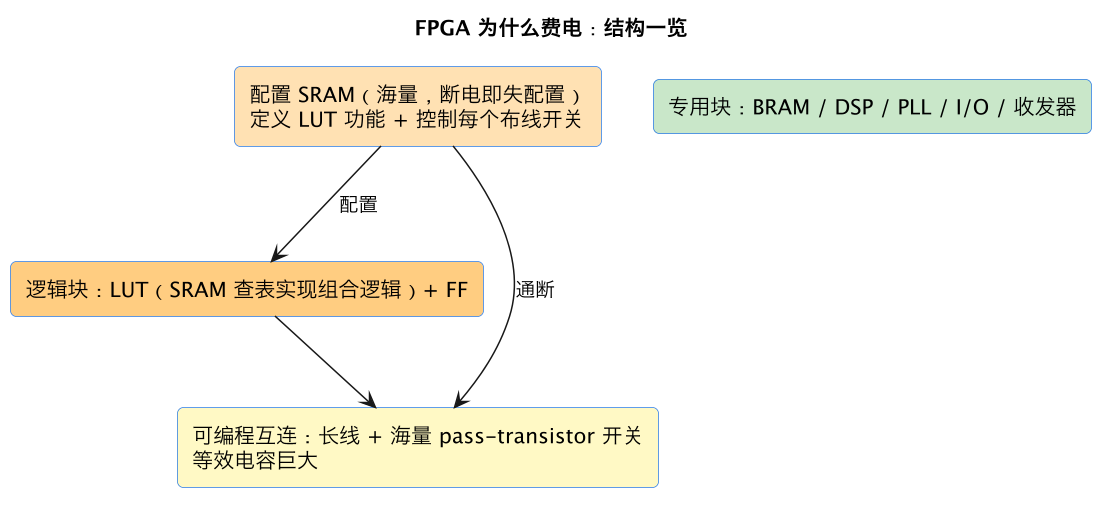

1. 布线：动态功耗的头号选手
ASIC 里信号走的是针对该设计定制的金属线；FPGA 里任何两个逻辑块之间的信号都要经过预先铺好的长线和若干由配置管控制的传输门开关才能接通。后果：
- 路径上串了多级开关，导通电阻大；
- 为了通用性，线很长、挂着大量未使用分支的电容；
- 等效负载电容常是 ASIC 同类连线的数倍乃至十倍。
而动态功耗公式 P=α·½CV²f（见功耗从哪来）里，C 就这么被结构顶上去了。FPGA 的动态功耗常常一半以上花在互连（routing）上，而不是逻辑本身。这也意味着布局布得紧凑、关键路径少绕线，对功耗有直接影响——与 ASIC 的电源网络/物理设计直觉相通但更激进。
2. 配置存储：漏电的底盘
整颗 FPGA 布满配置 SRAM：LUT 的真值表存在里面，每个布线开关的通断也由它决定。这些 SRAM 无论你的设计用不用得到，上电后全部在漏电。因此 FPGA 有一个很硬的静态功耗地板，选了更大的器件，空载漏电就更高。先进工艺 FPGA 静态功耗占比明显上升，高温下漏电还按漏电与工艺讲的指数规律暴涨，结温升高→漏电增大→更热，需要热设计兜底。
3. 时钟与 I/O：两个传统大户
- 时钟要送到散布全片的触发器，网络大、翻转率恒为最高档（每周期都翻），时钟树功耗可观；
- I/O 引脚驱动板级走线，电容大、电压可能是 2.5/3.3V，高速收发器更是耗电大户；启用片上终端电阻（ODT）后，终端本身持续吃直流电流。
二、资源利用率如何映射到功耗
FPGA 工具的功耗报告按资源类型列账，理解每个数字的含义才能做优化：
| 资源 | 动态功耗相关性 | 静态功耗相关性 | 优化直觉 |
|---|---|---|---|
| LUT | 被用了且其输出翻转才耗电；组合层级深、毛刺多则更费 | 占用即增加少量漏电 | 流水化减少毛刺；移入 DSP/BRAM |
| FF（触发器） | 时钟端每周期充放电，与是否翻数据无关（CE 关钟才省） | 小 | 用时钟使能/门控让空闲块停钟 |
| BRAM | 使能时每时钟访问都耗电；端口宽、频率高更费；休眠模式可大降 | 中等 | 加 enable、降端口活动、不用时 sleep |
| DSP | 动态功耗与输入翻转强相关，空闲应冻结输入 | 中等 | 用 CE 停钟、锁存输入防无效翻转 |
| PLL/MMCM、收发器 | 启动即有较大固定功耗 | — | 不用的硬核在配置中关闭 |
| I/O/ODT | 与负载电容、频率、I/O 标准、终端强相关 | 终端电阻吃直流 | 选低压标准、不用的引脚不配终端 |
关键结论：FPGA 功耗 ≈「器件型号决定的静态地板」+「资源占用决定的电容」×「你的激励给出的翻转率」× fV²。 三个变量分别对应选型、实现和活动率。同一份 bitstream 跑真实业务和跑静止测试，功耗可差一倍以上，这正是翻转率与 SAIF反复强调的活动率问题。
三、厂商工具的功耗数字怎么来、能不能信
FPGA 厂商 EDA（如 Intel Quartus 的 Power Analyzer、AMD/Xilinx Vivado 的 Report Power）原理与 ASIC 功耗分析同源：
功耗 = 布局布线后的资源与互连电容（工具知道每条线多长、经几个开关）× 各节点翻转率 × 2·f·V² + 静态查表功耗。
差别在翻转率从哪来，这决定了报告可信度：
| 输入 | 含义 | 可信度 |
|---|---|---|
| 无向量（默认翻转率） | 工具假定每个节点每周期翻 12.5% 之类的经验值 | 只能做早期量级估计，绝不能签收（与 SAIF 篇的警告一致） |
| 仿真导出 SAIF/VCD | 跑真实 testbench 统计活动率再回注 | 明显更准，推荐用于优化与对比 |
| 板上实测电流 | 电源分析仪/ shunt 实测（见功耗怎么测） | 总量真值，用来标定模型 |
工具还会让你填环境温度、气流、结温估计、板级电源 DC-DC 效率：FPGA 静态功耗对结温极敏感，同一块板 25℃ 和 85℃ 结温下总功耗可差 20%~40%，结温本身又由总功耗加热，严肃报告需要功耗↔热迭代（思路同功耗与发热）。
四、FPGA 省电旋钮清单
FPGA 无法改硬件结构，但仍有一组行之有效的旋钮，按杠杆排序：
- 选最小够用的器件与速度等级。 静态地板由器件决定；用大芯片跑小设计，空载漏电照付。速度等级高的器件也往往更贵更费。
- 时钟是第一抓手。 对空闲模块使用时钟使能或 BUFG 时钟门控，关掉不用的 PLL；避免让自由运行的计数器、无意义的高频分频挂满全局网络。这与 ASIC 的时钟门控完全同思想。
- 让数据「不翻」。 DSP/RAM/算术单元空闲时锁存输入为常量（如全 0），阻止上游噪声在长数据路径上传播、产生毛刺与无效翻转篇要讲的 glitch；总线在空闲时强制静态值而非放任三态/旧值乱抖。
- 映射到专用硬核。 乘法用 DSP 而不是 LUT 堆，存储用 BRAM 而不是触发器/LUT 拼，省面积同时显著省动态功耗。
- I/O 与终端管理。 能用 1.8V LVCMOS 就不用 3.3V LVTTL；非用不可的终端电阻按需启用，闲置高速收发器断电。
- 利用厂商低功耗特性。 部分系列支持未用区断电（岛级 power gating）、可编程体偏置、板上 DC-DC 配合的低功耗模式、挂起时保持配置的睡眠态。
- 物理约束。 对高翻转模块施加位置约束、缩短关键高活动网络，直接减小 C；流水线切开长组合链还能压低电压/频率工作点（呼应电压与频率）。
一个量化直觉：把图像处理流水线里一片空闲但时钟照跑的 BRAM+DSP 区域用 CE 停钟，省的是它们整块的时钟和读放功耗；把整个子系统挪到更小封装、更慢的器件，省的是静态地板。前者治动态、后者治静态，思路与 ASIC 的三种省电模式对比一一对应。
五、FPGA 与低功耗仿真器：原型验证的功耗局限
FPGA 常被用作 ASIC 原型验证平台（也可作为硬件仿真器的组成单元），但必须清醒：FPGA 上量到的功耗，不能代表 ASIC 功耗。原因正是结构差异：
- FPGA 的功耗大头是可编程互连电容和配置 SRAM 漏电，这些在 ASIC 中不存在；
- ASIC 的时钟门控、电源门控、保持隔离、多电压域（保持隔离、电平转换等）在通用 FPGA 上大多无法如实映射；
- 翻转活动的相对模式（哪些模块忙、什么时刻出现峰值）有参考价值，绝对能量没有。
所以在原型阶段，FPGA 主要用来跑真实软件负载、产生真实活动轨迹（导出给 ASIC 流程做活动率参考），真正的「仿真器/原型提前量功耗」要靠专用硬件仿真器配合功耗模型估算，这是下一篇《仿真器功耗直觉》的主题。
常见误区与排查直觉
- 误区：资源用得少就一定省电。 器件静态地板照付；且高翻转的一小块可能比大而空闲的块更费动态功耗。
- 误区：功耗报告一片绿就不用实测。 默认翻转率下的数字只够选散热片；优化必须用真实 SAIF，最终以板测为准。
- 误区：降频就能线性省电，不如多降点。 动态功耗与 f 近似线性，但静态功耗不随频率变，频率砍半总功耗不会减半（同 DVFS的讨论）；且任务拖长可能反而升高总能量。
- 排查直觉：实测比报告高很多时，先查未约束/未用引脚是否悬空翻转、I/O 终端、时钟数量与扇出、散热导致的结温抬升。
六、温度：FPGA 功耗的正反馈
FPGA 有一个让新手困惑的现象：同一份 bitstream、同一激励，开机几分钟后功耗还会继续上涨。原因是正反馈链：结温升高 → 亚阈值漏电按近似指数上升（每升几十度漏电可翻番，机理见漏电与工艺）→ 静态功耗增大 → 更多发热 → 温度再升，直到与散热器平衡。这意味着：
- 报功耗必须同时报结温假设和散热条件，风冷、散热片大小、环境温度都改变数字；
- 工程裕量要按高温环境评估，常温实验室跑通的热设计不代表机箱里 70℃ 不宕机；
- 静态占比高的大器件降速/降电压不只是省电，也是热管理手段（热墙概念同功耗与发热）。
七、一个资源-功耗估算例
用厂商工具的口径感受量级（教学数字，非特定器件）：某设计在 28nm 级 FPGA 上占用 30k LUT、20k FF、20 块 BRAM、50 个 DSP，跑 150MHz。工具按资源电容和估计活动率给出：时钟网络约占总动态功耗 30%，布线约 35%，逻辑/BRAM/DSP 约 35%；静态约占总功耗 25%。随后两个优化：
- 给两个空闲时占 40% 时间的图像处理子模块加时钟使能——其时钟和逻辑在空闲期停摆，总动态功耗下降约 12%；
- 把一组用 LUT 搭的 256×32 缓冲改成 BRAM——少占上千 LUT 和大量布线，动态再降几个百分点、布局也更松。
这两个数字都要用真实 SAIF 重算确认（默认活动率下的变化方向可能骗人），并最终上板用电源分析仪测总电流（含 DC-DC 损耗），因为工具只算 FPGA 芯片、不包含板上其他器件。
八、ASIC 工程师看 FPGA 功耗的正确姿势
反过来，做 ASIC 的人也常需要读 FPGA 功耗数据（原型验证、早期软件），记住三条转译规则：
- 活动模式可迁移，绝对值不可迁移。 FPGA 上「调制解调器块在这个场景占 30% 活动」对 ASIC 有参考意义，「整板 5W」没有。
- 时钟结构差异最大。 FPGA 时钟走专用全局缓冲网络，门控粒度粗，ASIC 细粒度 ICG 的收益在 FPGA 上会被低估或无法体现。
- 多电压/电源门控基本看不见。 ASIC 的 DVFS、retention、isolation 在通用 FPGA 上无法映射，相关验证要靠 power-aware 仿真和 emulator（见仿真器功耗直觉），别因为原型上「没区别」就删掉这些机制。
九、给入门者的记忆锚点
- FPGA 费电=布线开关的电容税+配置 SRAM 的漏电税，两者都是灵活性的租金。
- 动态功耗大头在互连不在逻辑；布局紧凑本身就是省电。
- 静态地板由「选了多大器件」决定，省不掉只能别买大。
- 省电优先级：选小器件 > 停时钟 > 冻结数据 > 用硬核 > 管 I/O。
- 厂商功耗报告必须喂真实 SAIF，默认翻转率只能选散热器。
这一篇在知识体系里的位置
- 上游：功耗从哪来、时钟门控、翻转率、漏电与工艺提供通用机制。
- 本片：这些机制在「可编程税」结构下被放大的具体方式，以及 FPGA 工具链的功耗估算口径。
- 下游：下一篇动态功耗分析 DPA讲真实激励下的逐周期功耗，紧接着《仿真器功耗直觉》讲 Emulator 为什么跑得动真实负载；测量方法见功耗怎么测；想了解 FPGA 在芯片设计流程中的角色可参考站内 FPGA 系列与芯片设计流程。
一句话收口：FPGA 的灵活性是用「每条信号都走可配置弯路、每个存储位都常通电」买来的；看懂这笔结构税，才能既把 FPGA 用凉快，也不会误把它的功耗当成未来 ASIC 的功耗。
总结
FPGA 比 ASIC 费电是灵活性的结构税：可编程互连的多级开关把动态功耗大头顶在 routing 上，海量配置 SRAM 无论用不用都漏电构成静态地板，且结温升高会漏电正反馈；功耗约等于「器件决定的静态地板＋资源电容×激励翻转率×fV²」，省电次序是选小器件、停时钟、冻结数据、用硬核、管 I/O，厂商报告必须喂真实 SAIF，且原型上只能取活动模式、绝不能把其电流当 ASIC 功耗。
