Quartus Lite 25.1 首个工程实战：从建工程到全编译出 sof ​

这是 FPGA 入门线里 Altera（现独立为 Altera，不再挂 Intel 品牌）工具链的动手篇。概念背景看 14-Quartus 工程上手 与 05-开发全流程；Xilinx 一侧的对照看 13-Vivado 工程上手。本篇不复述概念，只做一件事：在 Quartus Prime Lite 25.1std.0.1129（2025-10-21 构建，Altera 分拆后的第一个大版本）上，把一个 LED 闪烁工程从空目录一路编到 sof 出炉，全程批处理脚本可复现、带完整界面截图。

本文要回答的问题 ​

  • 不用 GUI 向导，一条命令能把 Quartus 工程建起来并全编译吗？
  • 器件型号、引脚、电平标准这些约束在 Tcl 里怎么写？
  • 全编译跑完，资源占用报告（用了多少 LE/寄存器/引脚）去哪看？
  • 新手最容易踩的「引脚方向不匹配」报错长什么样、怎么修？

一、为什么用批处理 Tcl 而不是 GUI 向导 ​

Quartus 的 New Project Wizard 点六七次鼠标也能建工程，但批处理（quartus_sh -t flow.tcl）有三个硬优势：可复现（脚本即文档，别人 clone 下来一条命令重建工程）、可入版本库（.qsf 约束由脚本生成，不用提交二进制工程文件）、可进 CI（每晚回归编译盯 Error 数）。RTL 工程的 Git 管理思路在 50-RTL 版本管理 有专门讨论，本篇的 flow.tcl 就是那一篇推荐姿势的最小可用版。

一条 flow.tcl 走完 Quartus 首个工程全编译

二、实验设计：最小的真实工程 ​

要验证工具链，设计越小越好但必须「真」——有时钟、有复位、有时序逻辑、有真实引脚约束。选 LED 闪烁：25 位计数器对 50MHz 时钟分频，数到 25_000_000 翻转一次 LED，约 0.5Hz。

verilog
module led_blink (
    input  wire clk,
    input  wire rst_n,
    output reg  led
);
    reg [24:0] cnt;
    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            cnt <= 25'd0;
            led <= 1'b0;
        end else begin
            cnt <= cnt + 25'd1;
            if (cnt == 25'd25_000_000 - 1) begin
                cnt <= 25'd0;
                led <= ~led;
            end
        end
    end
endmodule

器件选 EP4CE6E22C8（Cyclone IV E，6,272 个 LE，EP4CE6 核心板是国内最常见的入门板），Quartus Lite 免费支持，不需要 license。计数器与分频的原理铺垫见 23-计数器与分频。

三、flow.tcl：工程即代码 ​

整支脚本 20 行，分四段——建工程、登记器件与源码、下约束、跑全流程：

tcl
project_new -overwrite led_blink
set_global_assignment -name FAMILY "Cyclone IV E"
set_global_assignment -name DEVICE EP4CE6E22C8
set_global_assignment -name TOP_LEVEL_ENTITY led_blink
set_global_assignment -name VERILOG_FILE led_blink.v
set_location_assignment PIN_23 -to clk
set_location_assignment PIN_24 -to rst_n
set_location_assignment PIN_87 -to led
set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to clk
set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to rst_n
set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to led
load_package flow
execute_flow -compile

三个细节值得记住：project_new 只收一个位置参数（工程名，revision 默认同名）——这是 Quartus 25.1 的 Tcl 口径，写两个会直接报 More than 1 positional argument specified；-overwrite 让脚本幂等，重跑不残留旧工程；set_location_assignment 的引脚必须是器件上方向匹配的真实 IO 脚，踩坑实录见下一节。

fpga/beginner/quartus-lite-first-project.md D2 示意图

这张图看数据流向：脚本是唯一输入，工程文件、比特流、报告全是产物——所以版本库只提交 flow.tcl + led_blink.v，.qpf/.qsf 由脚本重建。

四、真机编译：报错一次，修完一遍过 ​

第一次实跑吃了个经典报错，值得留着当教材：最初把 led 约束到 PIN_25，Fitter 直接拒绝——

bash
Error (169009): Cannot place output or bidirectional pin led in input pin location 25
Error (171000): Can't fit design in device
Error (293001): Quartus Prime Full Compilation was unsuccessful. 4 errors

EP4CE6E22 的 EQFP144 封装里 PIN_25 是输入专用脚，不能放输出。Quartus 的报错信息把方向冲突讲得明明白白，把 led 改到通用 IO 脚 PIN_87 后全编译一次通过。这类「报错原文 → 根因 → 一行修复」的排查套路与 fpga/beginner 排错系列 同构。

修复后的完整编译实录（节选尾部，全量日志见文末实验环境）：

quartus_sh -t flow.tcl 全编译成功，fit.summary 落日志

读这份日志抓四处：Analysis & Synthesis was successful. 0 errors, 1 warning 说明 RTL 过了语法与综合；Fitter was successful 说明引脚约束合法、布局布线收敛；Assembler was successful 说明 sof 装配出炉；最后 fit.summary 块给出资源账——46 / 6,272 个 LE（<1%）、26 个寄存器、3 个引脚，与一个 25 位计数器 + 1 位输出寄存器的理论值（25 计数位 + 1 led = 26 寄存器）精确吻合。

五、GUI 打开验证：工程确实立起来了 ​

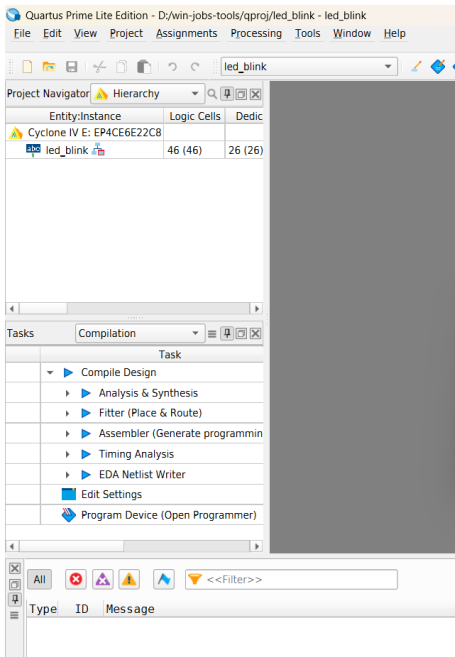

批处理跑完，用 GUI 打开 led_blink.qpf 交叉验证——下图为 Quartus Prime Lite 25.1 打开本工程的完整界面：标题栏显示工程路径与 led_blink，Project Navigator 挂出 Cyclone IV E: EP4CE6E22C8，顶层 led_blink 右侧直接标注 Logic Cells 46 (46)、寄存器 26 (26)——与上一节批处理 fit.summary 的资源账一模一样；Tasks 面板列出 Compile Design 完整阶段（Analysis & Synthesis → Fitter → Assembler → Timing Analysis）。批处理与 GUI 共用同一套工程文件，这就是「工程即代码」的闭环证据。

Quartus Prime Lite 25.1 GUI 打开 led_blink 工程：Navigator 器件树 46 个 LE 与 fit.summary 一致

六、常见坑速查 ​

现象根因处置
More than 1 positional argument specifiedproject_new 写了两个位置参数只写工程名，revision 用 -revision 显式给
Cannot place output pin in input pin location引脚方向不匹配（输入脚放了输出）查器件 pinout 手册换通用 IO 脚
编译秒退、无 sof前一步报错带病往下跑看日志首个 Error，逐阶段修
GUI 与批处理结果不一致改了 .qsf 没回写脚本约束只进 flow.tcl，GUI 只读不改

代码获取 ​

本文全部源码与编译脚本在公开仓：https://github.com/derekzhuo/geek-doc.cn/tree/main/experiments/quartus-lite-first-project——clone 后在 Windows 下执行 <Quartus安装目录>\quartus\bin64\quartus_sh.exe -t flow.tcl 即可复现；仓库里附本次真实编译日志与工程文件。

实验环境 ​

  • 机器/系统：Windows 11 26200 工作站（win-worker 节点）
  • 工具版本：Quartus Prime Lite 25.1std.0 Build 1129（2025-10-21）；同机另装 Questa Altera Starter FPGA Edition vsim 2025.2
  • 日期：2026-10-24
  • 完整命令：quartus_sh.exe -t flow.tcl（建工程+全编译）；quartus.exe led_blink.qpf（GUI 交叉验证）

这一篇在知识体系里的位置 ​

Altera 工具链动手线的起点：前有概念铺垫 14-Quartus 工程上手、12-厂商与器件家族，后续自然延伸是 36-资源利用率报告（fit.summary 每个字段怎么读）与 37-时序报告入门；Xilinx 对称篇是 13-Vivado 工程上手 与 57-XSim 批处理 dump VCD。仿真侧下一篇会用同机的 Questa Starter 跑这个设计的门级仿真。

一句话总结 ​

Quartus Lite 25.1 首个工程的最短路径是把工程定义写进 flow.tcl 用 quartus_sh 批处理跑通：project_new 单参数建工程、DEVICE 选 Lite 免费档 EP4CE6E22C8、引脚约束注意方向匹配（输入脚不能放输出），execute_flow -compile 一条龙后读 fit.summary 对资源账，GUI 只做交叉验证不做配置源头。
