FPGA 进阶 29：时钟网络与约束——多时钟、时钟组与时钟规划

本文是 fpga/ 进阶层第 33 篇。时钟是 FPGA 设计里最特殊的信号：走专用布线网络、由专用缓冲驱动，约束体系围绕它展开。单时钟的基本约束见 XDC 约束入门 与 约束实战，跨时钟域的硬件处理见 CDC 亚稳态 与异步 FIFO；这篇讲多时钟系统怎么规划、怎么约束。

本文要回答的问题

• FPGA 的时钟网络有哪几种缓冲（BUFG/BUFH/BUFR/BUFIO）？
• 主时钟、派生时钟怎么约束？哪些工具自动推、哪些要手写？
• 异步时钟域之间怎么声明？set_clock_groups vs set_false_path？
• 多时钟系统在架构上怎么规划？

一、时钟必须走专用网络

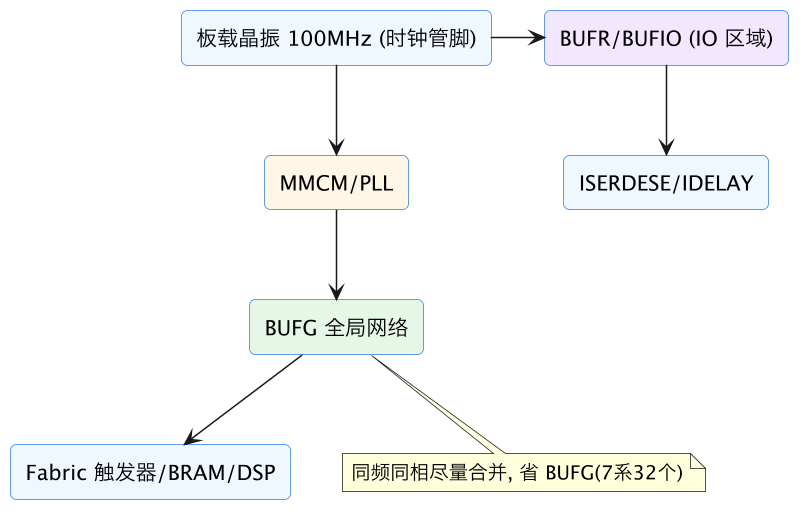

FPGA 内部布线分两类：普通 fabric 连线（给数据/使能用）和时钟专用网络（低偏斜、高扇出、树形分布、占 dedicated 资源）。时钟信号必须经专用缓冲驱动到专用网络：

缓冲	作用范围	典型用途
BUFG	全局（整个芯片）	系统主时钟、MMCM 输出、复位释放同步
BUFH	单个水平时钟区域	局部高扇出、省全局资源
BUFR	单个区域（可带分频）	源同步接口局部时钟、ISERDESE
BUFIO	IO 列（只能到 IO 逻辑）	SerDes/IDELAY 参考、IO 采样时钟
MMCM/PLL	时钟生成（频/相/占空比）	晶振倍频分频、多相位、抖动滤波

铁律：

1. 时钟不要从普通 fabric 连线进触发器 CK 端——综合会警告 using non-clock routing，偏斜不可控；
2. 需要低频动作优先用时钟使能（always @(posedge clk) if (en)），不要用计数器分频出新时钟；
3. 真要新频率/相位，用 MMCM/PLL，输出自动上 BUFG；
4. 外部进入 FPGA 的随路时钟（如 LVDS 源同步、RGMII）从时钟管脚进，工具自动放 BUFG/BUFIO，但要写约束。

二、时钟约束：主时钟与派生时钟

主时钟（晶振/外部输入管脚）必须手写：

# 板载 100MHz 差分/单端晶振
create_clock -name sys_clk -period 10.000 [get_ports clk100]
# 外部随路时钟（如 LVDS 接收侧）
create_clock -name rx_clk -period 8.000 [get_ports rx_clk_p]

派生时钟：

• MMCM/PLL 输出：例化 Clocking Wizard 后，工具自动生成 create_generated_clock，不用手写（别重复写，否则冲突）；
• 手写分频寄存器输出：要手动声明：

  create_generated_clock -name clk_div -source [get_pins mmcm/clk_out1] \
      -divide_by 2 [get_pins clk_div_reg/Q]

• 收发器恢复时钟、SerDes 分频时钟：按 IP 手册约束，多数 IP 自带。

没被约束覆盖的时钟，时序报告里会出 "unsynthesizable/untimed" 或时钟缺失告警，等于那段逻辑没做时序签核。

三、异步时钟域：set_clock_groups

两个没有固定相位/频率关系的时钟域之间（如 100M 本地钟 vs 恢复时钟 vs 另一颗芯片来的钟），工具默认按"同源同步"去分析路径——要么报一堆永远收敛不了的假违例，要么你被迫加一堆错误例外。正确做法两步：

1. RTL 里做 CDC：单 bit 用同步器/边沿检测，多 bit 用异步 FIFO/握手/Gray 码；
2. 约束里声明无关：

   set_clock_groups -asynchronous \
       -group {sys_clk mmcm_clk0} \
       -group {rx_clk} \
       -group {rgmii_rx_clk}

   组内仍正常分析，组间所有路径豁免时序检查。

set_clock_groups vs set_false_path：

	set_clock_groups	set_false_path
粒度	整组时钟之间全切断	单条/指定 from-to 路径
场景	异步时钟域之间	复位路径、静态配置、测试口
风险	组写错会漏分析真同步路径	漏写一条就漏一条

复位网络、上电只写一次的静态寄存器、JTAG/测试路径，用 set_false_path -from ... -to ... 精确豁免。例外约束只改变工具检查，不改变硬件——该做的同步器一个不能少（CDC 验证见进阶 RTL 质量检查篇）。

四、多时钟系统规划清单

1. 列时钟表：每个时钟的频率、来源（晶振/MMCM/恢复/外部）、去向、与谁异步——一张表画清楚；
2. 时钟树从简：一个 MMCM 集中生成所需频率，同频同相合并；低频动作优先 CE；
3. 时钟域交叉显式化：所有跨域只许经过命名规范的同步器模块/异步 FIFO，禁止裸信号跨域；
4. 复位随时钟域走：每个时钟域自己的同步释放复位；
5. 约束配套：主时钟手写、派生时钟核对自动推导、异步组 set_clock_groups、例外路径逐条注释原因；
6. 报告核对：实现后查 Clock Summary（时钟数量/频率/BUFG 占用）和 CDC/时序报告，确认没有 unconstrained clock。

常见坑对照

坑	后果	正确做法
寄存器分频直接当时钟	偏斜大、偶发亚稳	CE 或 MMCM 生成
主时钟没写 create_clock	整片无时序分析	晶振/输入钟必写
MMCM 输出又手写约束	时钟冲突报错	用 IP 自动推导
异步域不做 CDC 只写 false_path	硬件真出亚稳	先同步器/FIFO，再约束
set_clock_groups 分组错	同步路径被漏分析	按真实时钟关系核对
时钟太多 BUFG 耗尽	实现失败	合并/CE/BUFR 分流
恢复时钟漏约束	接收侧无时序签核	按 IP 手册补 generated clock

相关与延伸

前置：XDC 约束入门、约束实战、STA 静态时序分析。 硬件跨域：CDC 单 bit、异步 FIFO、复位策略。 多时钟架构设计见后续《多时钟系统设计》；例外路径深入见时序例外场景。

一句话总结

时钟是 FPGA 里唯一必须走专用网络的信号：晶振经 MMCM/PLL 生成所需频率、自动上 BUFG 全局树，局部 IO 用 BUFR/BUFIO；低频动作一律用时钟使能而不是寄存器分频造钟（偏斜/抖动不可控）。约束上分三层：晶振/外部输入钟手写 create_clock；MMCM 输出工具自动推 generated clock（手写分频/恢复钟才需补 create_generated_clock）；异步时钟域之间先在 RTL 做同步器/异步 FIFO，再用 set_clock_groups -asynchronous 整组豁免——set_clock_groups 管整组、set_false_path 管单条（复位/静态寄存器）。约束只告诉工具"别查"，不修复硬件。多时钟工程先列时钟表（频率/来源/异步关系）、集中生成、跨域显式化、复位分域，最后用 Clock Summary 和时序报告核对无遗漏。
