FPGA 原型验证专题 45：Trace 带宽与深度工程——采样、缓冲、压缩与回传管线的容量设计 ​

更新时间：2026-09-13。本文是模块 D 第三篇。39 商用原型调试 IP 深跟踪/动态探针/可见性预算讲商用调试 IP 的四块能力和"信号数×深度"预算，40 多板多 FPGA 全局触发与时间对齐 跨片 trace 同步讲跨片触发对齐；本篇钻进 trace 的数据通路内部，回答容量工程问题：数据从探针产生到在主机上显示，要经过哪几级、每级带宽和容量怎么算、瓶颈在哪、怎样用采样和压缩在有限预算里换来足够抓 bug 的深度。

一、把 trace 当一条数据通路 ​

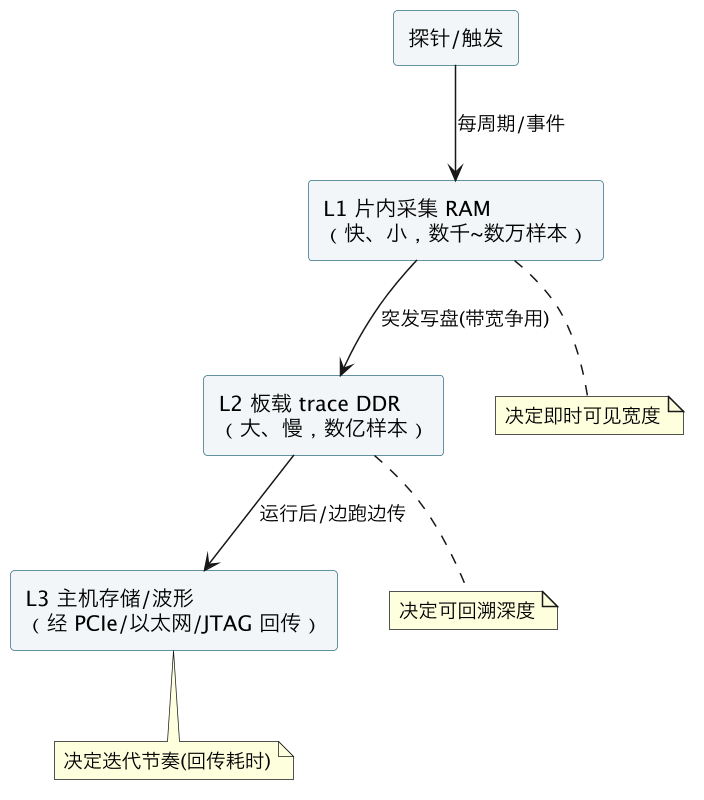

很多人只关心"能加多少探针"，但真正决定调试体验的是一条三级管线的最窄处：

FPGA 原型验证专题 45：Trace 带宽与深度工程——采样、缓冲、压缩与回传管线的容量设计 示意图（第 2 张）
  • L1 片内 RAM：离探针最近、按 DUT 时钟同步写，决定"同时看多少信号、即时触发窗口多宽"；容量小。
  • L2 板载 DDR：深跟踪的关键（80 篇），把窗口从几十微秒扩到秒级；但写入要走片外 DDR 控制器，带宽与 DUT 自身访存/其他 trace 通道共享，且深度再大也受回传限制。
  • L3 回传主机：经 PCIe/以太网/JTAG 把 L2 数据取回，带宽常远低于片内——一次深 trace 采几百 MB~数 GB，回传可能要几分钟到一小时，直接影响调试迭代速度。

系统有效深度 ≈ 三级中最先耗尽者决定，而非任何一级的标称值。

二、三元约束与基本公式 ​

trace 数据产生率（未压缩）近似：

bash
产生率 B = 观测信号总位数 W × 采样率 fs × b（字节/位打包系数）
所需深度 D（样本）= 目标捕获窗口 × fs
存储需求 S = W × D × b
可持续条件：B < L1→L2 可持续写带宽，且 累积 S < L2 容量
回传时间 T_up = S_compressed / R_up（回传链路有效速率）

三个旋钮只有三个，且互相打架：

  • 信号位数 W：看越多，产生率线性涨、同样深度占空间越大；
  • 采样率 fs：每周期全采最贵；降采样（每 N 周期采一次）直接砍带宽但可能漏掉窄脉冲/握手；
  • 深度 D/窗口：抓越久越要存储和回传。

39 商用原型调试 IP 深跟踪/动态探针/可见性预算讲了预算概念，本篇给可填数的算法：先定"要抓的事件多久发生一次、要保留死前多长历史"，反推 D；再用 L2 容量和写带宽反推在该 D 下能负担的 W 与 fs。

三、四类"用带宽换深度"的手段 ​

当全量、全速、全信号采不下时，按代价从低到高用：

  1. Qualifier 限定采集（最常用、最划算）。不每周期都写，只在有意义时写：总线 valid、地址落在某窗口、某状态机处于某状态、异常标志有效。总线大部分周期空闲或传无关数据，qualifier 常能把产生率压一两个数量级而几乎不丢信息。注意握手类信号不能只在 valid 时采，否则重建不出死锁的等待过程——控制/状态信号要配合持续或更高速采样。
  2. 事件/变化采样。不记录每个周期的值，只在信号变化时记 (时间戳, 新值)（类似 VCD 的值变记录）。对状态机、控制寄存器、缓慢变化的配置极有效；对每拍都翻转的数据总线无效（反而变大）。
  3. 差分/编码压缩。记录与上一周期的异或（数据总线相邻拍常只变少数位）、用简单行程/字典编码；在写入 L2 前用轻量硬件压缩，解压在主机做。代价是压缩逻辑占 FPGA 资源和少量延迟。
  4. 降频/分档采样。对不需要 cycle 精度的剖析类观测，每 N 周期采一次或用计数器聚合（统计命中次数、最小/最大、求和，如 42 降频原型架构性能评估 cycle 计数/A-B/伪延迟扣除）——能用计数回答的问题就不要搬波形，这是带宽最省的形态。

实践中组合使用：控制/关键握手全速持续采（窄而全），数据总线 qualifier + 变化/差分压缩（宽而省），性能问题用聚合计数（几乎零波形带宽）。

四、L2 写带宽：深度跟踪的隐藏瓶颈 ​

把 trace 写进板载 DDR 不是免费的：

设计判据：L1 容量 ≥ 突发超出量，L2 写带宽 ≥ trace 平均产生率，L2 容量 ≥ 最长捕获窗口所需 S，三条都满足才不丢点。

五、回传：别让"取回数据"拖垮调试节奏 ​

深 trace 采到 L2 只是第一步，取回主机（L3）常是体感最慢的一环：

  • 触发后批量回传 vs 边跑边流式回传：批量简单但每次迭代要等完整回传；流式（经 PCIe 持续上传）可近实时看，但占固定带宽且受接口速率限制；
  • 就近过滤/降采样再传：尽量把 qualifier、压缩、聚合下推到 FPGA 侧，回传的是"已经有信息密度"的数据，而不是原始波形；
  • 分段/选择性导出：只导触发点前后窗口、只要选中的信号组，避免把整段 DDR 都搬回主机；
  • 回传通道与平台拓扑：高速平台走 PCIe/万兆网（33 PCIe/SerDes 上原型 硬核/降速子卡/LTSSM），慢的 JTAG 只适合小规模 trace——农场里多用户排队回传时这条带宽也会成竞争资源（F2 主题）。

六、按目标场景反推深度（规划模板） ​

不要先问"最多能采多深"，而要按要抓的问题反推：

调试目标典型窗口需求推荐配置
单次协议握手/状态机死锁死前数千~数万 cycleL1 全速、关键握手信号、预+后触发窗口
启动序列全流程（30 Linux/RTOS 在原型上启动 启动链/降频补偿/时间换算）数百万~亿级 cycleL2 深 trace、阶段化 qualifier、关键里程碑全程、总线压缩
数小时一次的偶现挂死极长环形窗口L2 环形覆盖 + 强 qualifier + 触发即封存死前窗口（80 篇）
性能/带宽剖析（83 篇）长时统计硬件计数器聚合，不搬波形；只对热点区间开细 trace
跨片系统级因果（81 篇）多片同窗口统一时基、各片按全局窗口对齐、汇聚后去重压缩

首轮构建就按"最难的目标场景"预留 L1/L2 和回传通道——事后扩 trace 资源往往要重分区（占互联和 DDR 引脚），代价高。

七、算例：一次 trace 配置的数字怎么算 ​

用示意数字把公式走一遍。目标：抓启动中 PCIe 枚举阶段约 5000 万个 DUT 周期的完整握手，DUT 跑 5 MHz。

  • 朴素全采：想看的总线+状态约 160 位，每周期全采，打包后约 20 字节/周期 → 产生率 20 B × 5 MHz = 100 MB/s，5000 万周期需 1 GB 存储，窗口 10 秒。片内 RAM 装不下，必须走 L2 DDR；若回传链路只有 20 MB/s 有效速率，取回就要 500 秒——调试每轮多等 8 分钟。
  • 加 qualifier：AXI 总线有效周期占比约 15%，只在 valid/握手时采数据总线（控制/状态仍全速但只有 24 位），平均产生率降到约 20×0.15 + 24/8 ≈ 6 B/周期 ≈ 30 MB/s，存储降到约 300 MB。
  • 再加变化/差分压缩：地址和控制信号相邻周期重复度高，实测压缩 3~5 倍常见，落到板上约 60~100 MB，回传降到一分钟内。
  • L1 突发校验：枚举瞬间配置寄存器突发写，瞬时产生率可能冲到均值 3 倍——L1 至少按"突发持续周期 ×（瞬时率−DDR 可持续写率）"留裕量，比如 2 ms、瞬时 90 MB/s、DDR 给 trace 配额 40 MB/s，则 L1 净缓存约 (90−40 MB/s)×2 ms = 100 KB，留 2 倍余量取 256 KB 级片内存储。
  • 握手信号不压缩：valid/ready/state 全速 24 位保留全程——这是定位死锁的命根子，10 秒全速也只 150 MB 未压缩，值得。

这个算例体现三条直觉：qualifier 是第一杠杆（砍 idle）、压缩是第二杠杆（砍冗余）、而控制握手永远全额保留；先算产生率和回传时间再开抓，不要采完才发现等不起。

八、多用户/农场下的 trace 带宽治理 ​

平台进入农场共享后（F2 主题），trace 回传是共享资源，需要简单治理：约定单次回传上限（如 512 MB/次）、批量回传放到夜间、交互调试期走流式小窗口；trace DDR 内容随会话结束自动清理并按 20 比特流烧录与四方版本一致 manifest/门禁只归档与 bug 证据相关的片段，避免海量原始 trace 撑爆存储（D3/F3 主题）。带宽规划如果只按单用户算，三个人同时触发深 trace 时回传网络和存储会同时成为瓶颈。

九、动手抓之前的五问规划法 ​

把容量工程固化成一个开会就能过的小清单，每次开新调试主题前回答五问，可避免 80% 的"抓了白抓"：

  1. 抓什么事件、多久发生一次？——决定深度 D：毫秒级握手用 L1，小时级偶现必须 L2 环形覆盖整个复现间隔。
  2. 要看到死前多长历史？——决定 pre-trigger 窗口；死锁类问题至少保留事件发展形成期，而不是只留命中点之后。
  3. 哪些信号必须全速、哪些可以过滤？——控制握手全速（死锁姿态全靠它），数据总线按 valid/地址 qualifier，统计问题直接用计数器不搬波形。
  4. 产生率和回传时间算过没有？——按 W×fs×b 估算，确认 L1 吸收突发、L2 装得下窗口、回传在调试节奏可接受范围（第七节算例）；超了就先上 qualifier 和压缩，而不是先砍信号。
  5. 跨片因果需要哪些片一起触发？——全局触发成员、时基、时隙表版本一次确定（40 多板多 FPGA 全局触发与时间对齐 跨片 trace 同步），事后补片要重构建。

五问的产出是一页"trace 配置单"：信号分组与采样策略、触发条件与辅助条件、存储层级与深度、预估产生率/容量/回传时间、参与触发的片。配置单和比特流一起版本化（20 比特流烧录与四方版本一致 manifest/门禁），同一个 bug 三个月后复现才有意义。抓完复盘时把有效配置沉淀进对应 IP 的标准调试画像（80 篇），组织的 trace 能力就是这样一次次攒起来的。

十、trace 数据的生命周期：什么时候该删 ​

容量工程不只发生在采集端，也发生在存储端。一次复杂 bring-up 产生的 trace 常以 TB 计，无治理时共享盘几周就满。给一条与 20 比特流烧录与四方版本一致 manifest/门禁配套的留存策略：

  • 永久留存（小而精）：与已确认 bug 关联的证据片段——触发窗口、结论、版本指纹、移交记录（41 原型在 SoC 验证矩阵中的定位 用例分配/RACI/证据移交）；标准调试画像和可复用配置；流片评审引用过的数据。
  • 中期留存（一个项目周期）：失败实验和"没差异"的 A/B 原始计数（83 篇模板），防止重复实验；回归失败的自动 trace，保留到问题关闭后若干周。
  • 短期清理（天/周级）：交互式调试中产生的大量"看一眼就过"的全量 trace，会话结束即可清理；trace DDR 内容随会话结束自动清空。

原则是保留信息密度高的结论和证据，丢弃可低成本重新生成的原始数据——前提是比特流、软件镜像、配置单都在版本库里，原始 trace 在需要时能按相同配置重新采集；无法复现的一次性现场（如硅前最后一版的偶现问题）则破例完整归档。把留存策略自动化（按标签设置保留期），trace 系统才不会被自己的数据淹没。

十一、压缩的失真边界：什么不能压 ​

压缩和降采样省带宽，但要清楚它们各自丢弃了什么：值变/差分压缩对功能分析无损（可完整还原），但无法直接用于统计信号翻转率（功耗活动分析需要未压缩的翻转信息，这类 trace 要单独配置，25 真实激励驱动 ASIC 签核 SAIF 反标/边界）；周期降采样会漏掉宽度小于采样间隔的脉冲，握手/中断类信号禁用；qualifier 过滤后无法回答"过滤条件之外发生了什么"，定位未知问题时应先用宽 qualifier 抓一轮再收紧；任何有损策略都要在 trace 配置单（第九节）上显式标注，分析波形的人必须知道数据是在什么采样策略下得到的，否则会把"没采到"误判成"没发生"。

十二、常见坑速查 ​

  • 只看探针数不算产生率 → 先算 B=W×fs 再配 L1/L2；
  • 全信号全速长采 → qualifier/变化采样/聚合计数层层瘦身；
  • trace 与 DUT 共用 DDR 不隔离 → 测量扰动性能，用独立/配额带宽；
  • L1 只按平均带宽留 → 触发突发瞬间溢出丢点；
  • 采了几 GB 才发现回传要一小时 → FPGA 侧压缩、只导触发窗口；
  • 握手信号也用 valid qualifier → 重建不出等待/死锁过程；
  • 事后才想加深 trace → 首轮按最难场景预留。

与系列及现有篇目的链接 ​

总结 ​

一句话总结：trace 深度不由探针数或任何一级存储的标称值决定，而由"片内采集 RAM（L1，快而小、决定同时看多宽和即时触发窗口）→板载 trace DDR（L2，大而慢、决定可回溯深度，把窗口从几十微秒扩到秒级）→主机（L3，经 PCIe/以太网/JTAG 回传、决定调试迭代节奏，采几百 MB 到数 GB 可能要几分钟到一小时）"这条三级管线的最窄处决定；容量按公式设计——产生率 B≈观测位数 W×采样率 fs×打包系数、深度 D=目标窗口×fs、存储 S=W×D×b，先定"事件多久发生、要保留死前多长历史"反推 D，再用 L2 容量和写带宽反推能负担的 W 和 fs，并满足三条判据：L1 容量≥突发超出量（不能只按平均带宽留，否则触发瞬间溢出丢点）、L2 写带宽≥trace 平均产生率（L1 本质是吸收突发的弹性缓冲，跟不上只能丢样本或停 DUT）、L2 容量≥最长窗口所需 S；深度跟踪把存储挪到片外 DDR 后产生两个隐藏瓶颈，其一是 trace 突发写与 DUT 访存争用带宽会让测量本身扰动性能（要用独立 trace DDR 或带宽配额隔离）、多片 trace 汇聚到同一 DDR/通道时带宽按各片之和算且汇聚拓扑要在平台期定好，其二是回传常最慢，应把 qualifier、压缩、聚合计数下推到 FPGA 侧只传有信息密度的数据、分段只导触发点前后窗口和选中信号组、高速平台走 PCIe/万兆网而 JTAG 只适合小规模 trace；带宽不够时按代价从低到高用四类手段换深度——valid/地址窗口/状态/异常的 qualifier 限定采集（常压一两个数量级，但握手和状态信号不能只在 valid 时采否则重建不出死锁等待）、值变才记时间戳加新值的事件采样（对状态机和配置极有效、对每拍翻转的数据总线无效）、相邻拍异或加行程/字典的差分压缩（压缩逻辑占资源、解压放主机）、以及每 N 拍采样或用硬件计数器做命中/最值/求和聚合（能用计数回答的性能问题绝不搬波形，最省带宽）；工程上按场景反推——协议握手用 L1 全速看关键信号的前后窗口、启动全流程用 L2 深 trace 加阶段 qualifier 加总线压缩、数小时一次的偶现挂死用 L2 环形覆盖加强 qualifier 触发即封存死前窗口、性能剖析用计数器聚合只对热点开细 trace、跨片因果用统一时基各片对齐汇聚去重；首轮构建就要按最难的目标场景预留 L1/L2 和回传通道，因为事后加深 trace 往往要重分区、占互联和 DDR 引脚，代价远高于一次想清楚。
