功耗异常排查入门：实测功耗比预期高，应该从哪里查起
更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 33 篇。「功能全对，就是功耗高了一倍」「datasheet 说深睡 2µA，板子上 80µA 下不来」——几乎每个做过低功耗产品的人都被这类问题折磨过。好消息是功耗异常几乎从不「玄学」：电荷守恒，多花的每一分电一定有出处。这一篇给你一套可复用的排查路线图。测量工具看功耗怎么测，逐周期波形看 DPA。系统地图见低功耗导读。
本文要回答的问题
- 拿到一个「功耗不对」的板子/芯片，第一步做什么？
- 待机电流高，是漏电、时钟没关、还是域没断电？怎么区分？
- 时钟门控综合报告里有，为什么硅上不省电？
- 有哪些手段能把元凶快速二分出来（ residency、断域实验、热成像）？
- 硅前可以预埋哪些「可观测性」，让硅后排查不抓瞎？

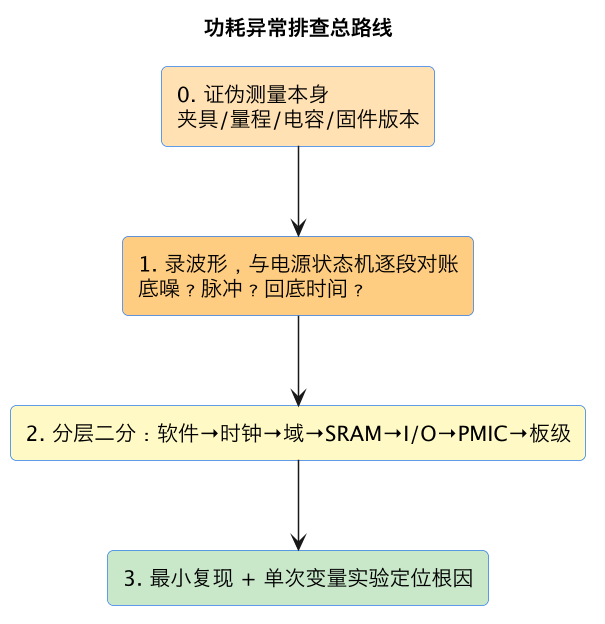

一、方法论：先对账状态机，再分层隔离
第 0 步常被跳过但最省事：很多「超标」其实是测错了——shunt 太大把 DUT 电压拖进了低效区、电源分析仪量程/采样率不对、板上还有调试器和 LED 在耗电、固件是调试版本（日志狂打串口）、温度不同。先在已知好板/好版本上复测，确认仪器和测量点可信（检查清单见功耗怎么测）。
第 1 步是核心动作：把电流波形画出来，和设计预期的电源状态时间线上下对齐。波形不会说谎，它把问题立刻归入三类之一：
- 谷底太高：深睡底噪没达到 datasheet 值 → 睡眠路径上有东西没关（静态性质问题）。
- 谷底对，但有意外脉冲/脉冲过宽：意外唤醒、某外设活动、状态切换拖尾（活动性质问题）。
- 平均高但谷底脉冲都「看着对」：占空比/频率不对——唤醒太频繁、每次干活太久（系统策略问题）。
二、七张怀疑清单（按命中频率排序）
| # | 方向 | 典型症状 | 快速验证 |
|---|---|---|---|
| 1 | 时钟/振荡器没关 | 谷底高几十~几百 µA | 读时钟控制寄存器；逐个 gate 时钟树 |
| 2 | 电源域没真断 | 谷底停在「门控时钟但通电」量级 | 读 PMU 域状态/residency；查隔离保持握手 |
| 3 | 软件没进低功耗态 | residency 为 0、脉冲频率高 | 查 idle 统计、wakelock/电源引用、驱动 |
| 4 | 无效翻转活动 | 工作态功耗偏高、谷底正常 | DPA/活动率看总线与数据通路 |
| 5 | I/O、引脚、终端漏电 | 与引脚模式强相关 | 切引脚模式、拔外设对比 |
| 6 | SRAM/存储未进低漏电态 | 睡眠仍有 mA 级块电流 | 查 retention/sleep 模式配置 |
| 7 | PMIC/板级 | 底噪含固定 µA 且与芯片状态无关 | 断开芯片轨、单测 PMIC Iq/板级器件 |
时钟：最常见的第一名
芯片里最大的「无脑开销」是自由翻转的时钟。排查要点：
- 该关的主时钟关了吗？PLL 在睡眠时是否仍锁相（锁相本身耗电）？高频晶振起停策略对不对（起振有时间代价，见SoC 电源架构的唤醒账）？
- 门控「报告里有、硅上无效」：RTL 写了门控使能，但使能条件在实际激励下恒为真；或被综合/DCS 优化合并掉。硅前要看综合后的时钟门控覆盖率（哪些 FF 被 ICG 覆盖、使能波形是什么），不能只看代码里有
if(en)。 - 调试/测试时钟、跟踪接口时钟在量产固件里忘关，是 bring-up 阶段高发事故。
电源域：「以为睡了，其实醒着」
域没断电的典型原因链（和 SoC 电源架构的下电序列一一对应）：
- 软件仍持有该域的电源引用（某个驱动 open 了没 close）；
- 硬件握手没完成：总线还有未完成事务、隔离不允许使能，PMU 停在「冻结」步；
- 保持/隔离配置缺失，PMU 因安全检查拒绝关电；
- UPF 与实现不一致：网表里域边界、开关连接有误（属于 power-aware 验证该抓住的漏网之鱼，低功耗验证直觉篇展开）。
验证手段：** residency 计数器**（硬件统计每个 C-state/域断电的周期数，见CPU 电源管理）是最便宜的「测谎仪」；PMU 状态寄存器读出卡在哪一步；做断域实验——手动强制关断某域，观察电流台阶，用差值标定每个域的实际漏电贡献。
三、活动率问题：谷底正常但干活时偏费
若睡眠底噪达标、只是工作态平均功耗高，问题在 α（见翻转率）：
- 用 DPA 曲线或活动率报告找热点：常是大总线在无效周期乱翻、乘法器无操作数门控、FIFO/存储器无 enable、组合逻辑毛刺严重。
- 软件侧：轮询寄存器（每秒几万次读）代替中断/等待、把批量任务打散成频繁短时唤醒（每次都付唤醒+稳压器过渡的固定能量）、编译器生成的总线访问过宽。
- 验证方法：跑最小固件（只 idle）→ 逐步加功能（加一个外设初始化、加一个任务），每步记一次平均电流，增量对不上账的那一步就藏着元凶。这是比盯着满负载波形高效得多的「增量归因法」。
四、硅前预埋的可观测性
硅后调试最贵的是「看不见」。成熟团队在 RTL 阶段就埋好：
- 电源状态/residency 计数器：每个域、每个 C-state 的通电周期数、进入次数、驻留分布；
- 时钟门控使能观测位：每个主要时钟分支当前是否被门控；
- 唤醒原因锁存（wake reason）：每次醒来记录是谁叫醒的（定时器/引脚/外设），意外唤醒源立刻现形；
- 关键 rail 的电流/电压监测接口（配合 PMIC，见 PMIC）；
- 电源序列的状态机 trace 缓冲，复现「卡在第几步」。
这些寄存器面积很小，却能把「80µA 从哪来」从猜谜变成读表。对应的硅前检查包括：UPF/RTL 一致性检查、门控覆盖率报告、power-aware 仿真（断电后输出是否被隔离、恢复后状态对不对）、DPA 睡眠向量分析。
五、板级与系统级嫌疑
芯片查干净后问题还可能在芯片外：
- PMIC 没进低静态模式：I²C 命令缺一步，或某轨负载阻止它进入 PFM；单测 PMIC Iq（见PMIC 篇静态电流一节）。
- 板级漏电：上下拉打架（一个拉高一个接低形成直流）、分压网络、未用传感器电源脚没关、LED、电平转换器反向漏电。用热像仪/微欧级查找板上异常发热点；逐路断开负载开关看电流台阶。
- 电池与温度：低温下漏电构成和容量都变（漏电与工艺、热）；确认超标报告的温度条件。
- 测量假象：去耦电容把脉冲展宽、shunt 压降改变芯片行为、采样漏掉窄事件（全部见测量篇）。
六、一张排查作战清单
- □ 复测：已知好板/好固件/正确温度，确认仪器、量程、shunt、测量点。
- □ 录一个完整工作周期波形，与电源状态机时间轴对齐，归类：谷底高 / 意外脉冲 / 频率过高。
- □ 读 residency 与 wake reason：域真断了吗？谁在叫醒？
- □ 最小固件起步，逐功能加回，增量归因。
- □ 手动断域/关门控实验，用电流台阶标定各块贡献。
- □ 查时钟清单：主钟、PLL、外设钟、调试钟、晶振。
- □ 查 I/O 清单：引脚模式、上下拉、终端、悬空脚、板级对打。
- □ 查存储：SRAM retention、Flash 待机。
- □ 断开芯片轨单测 PMIC 与板级，热成像定位。
- □ 根因确认后做单次变量修复，回归波形并记录进发布 checklist（对应后续《低功耗评审清单》篇）。
常见误区
- 误区：功耗高就是漏电。 bring-up 阶段九成是「东西没关/策略没进」的活动问题，纯工艺漏电是最后才需要怀疑的。
- 误区：只盯着最大值优化。 电池付的是积分能量；一个很小但很频繁的唤醒，可能比罕见大脉冲更费。
- 误区：功能能跑说明电源管理正常。 residency 为 0 时功能完全正常，只是省电机制从未发生——必须用状态计数器证伪。
- 误区：在调试版本上测功耗。 日志串口、调试时钟、-O0 的忙等会让数字毫无意义。
七、几个真实感很强的故障模式
把抽象清单落到具体故事上，这些是低功耗 bring-up 里反复出现的「经典桥段」：
- I²C 上拉吃掉待机预算：芯片睡得很好，但总线上拉到 3.3V、从设备关机后引脚变成保护二极管通路，几十微安直流长流。排查时把引脚逐个切模式，电流台阶立刻现身——属于「板级/引脚嫌疑」，与芯片逻辑无关。
- 调试口没关：量产固件沿用了 bring-up 配置，trace 时钟、USB PHY、JTAG 缓冲一路开着，待机电流恒高几百微安。最小固件法一步定位。
- 定时器雪崩：某驱动把周期任务从 1s 错配成 10ms，谷底完全正常，但唤醒次数涨 100 倍。residency 统计里浅睡占比异常即可抓出——这是「频率问题」而非「深度问题」。
- 隔离值非法：断电域的 valid 被隔离成了 1，活域不断收到「假请求」持续访存，门控域确实断电了，总功耗却没降。power-aware 仿真本应抓住，硅后靠总线波形定位。
- SRAM 没进 retention：软件下发睡眠但存储控制器配置漏一步，整大块 RAM 保持全供电，睡眠电流停在 mA 级。读 PMU/存储模式寄存器即知。
- PMIC 模式被负载钉死：一路没人用的 LDO 上挂着漏电的板级器件，电流高于 PFM 进入门限，整颗 PMIC 一直停在 PWM 高静态模式。断开该路负载，总电流断崖下跌。
这些故事的共性：根因跨硬件、固件、板级，单靠看原理图或读代码都找不到，只有「波形+状态机+隔离实验」的组合拳能定位。
八、团队协作：排查不是一个人熬夜
高效团队处理功耗超标通常并行三条线：
- 固件线：拉 residency/wake reason 统计、二分驱动加载顺序、检查电源引用与 governor 策略；
- 芯片线：读 PMU 寄存器、复现 UPF 序列检查、跑 DPA 睡眠向量、核对时钟控制和隔离配置；
- 板级/测量线：核实地和夹具、断开各路负载、单测 PMIC Iq、必要时热成像。
每日同步只交换三样东西：当前波形截图、已排除的假设、下一个单变量实验。避免三个人各自改三件事然后没人知道是哪一步起效——功耗调试最忌讳多变量同时动。
九、把教训变成防线
每一次大功耗 bug 关单后，值得沉淀为两类资产：
- 硅前防线：lint 规则、UPF 检查项、power-aware 回归用例、评审 checklist（如「所有跨域 valid 必须定义隔离值」「每个 C-state 必须有 residency 计数」）；
- 硅后防线：量产自检中的电流档位检测、出厂固件的功耗基线测试、现场可回读的电源状态日志。
这样，「某某驱动忘关时钟」就从一次性事故变成永久拦截的规则，而不是靠下一颗芯片重新踩坑。
十、给入门者的记忆锚点
- 先证伪测量，再怀疑芯片。
- 波形与状态机对齐：谷底高查静态、脉冲怪查活动、脉冲频查策略。
- residency 和 wake reason 是最便宜的测谎仪。
- 最小固件增量归因，胜过盯着满负载波形发呆。
- bring-up 阶段超标九成是「没关/没进」，工艺漏电是最后才怀疑的。
最后提醒心态：超标排查最忌讳「我觉得是漏电」式预设结论。把每一步实验结果写下来、让数据决定下一个怀疑对象，通常比资深工程师的直觉更快，因为低功耗系统的耗电路径实在太多，没有人能凭记忆覆盖全部。
这一篇在知识体系里的位置
- 上游：所有机制篇（时钟门控、电源门控、SoC 架构、PMIC、待机睡眠）构成「每个嫌疑的作案原理」。
- 本片：把它们组织成硅前/硅后可执行的排查方法论。
- 下游：代码级根因见低功耗 RTL 直觉，瞬态证据靠 DPA与实测工具，流程保障靠低功耗全流程与未来的低功耗验证直觉《低功耗评审清单》。
一句话：功耗排查不靠灵感，靠「证伪测量→对齐状态机→分层隔离→增量归因」的纪律；最好的排查，是在硅前就把 residency 和唤醒原因做成可读的寄存器。
总结
功耗超标几乎从不玄学（电荷守恒），排查路线是：先证伪测量本身（shunt、量程、调试固件、温度），再把电流波形与预期电源状态机逐段对账，立刻区分为谷底太高（有东西没关）、意外脉冲（活动问题）、频率过高（策略问题）三类；随后按时钟、电源域、软件态、无效翻转、I/O、SRAM、PMIC/板级七张清单分层二分，用 residency 计数器和 wake reason 当最便宜的测谎仪、用最小固件增量加功能归因、用断域实验看电流台阶。bring-up 阶段九成超标是「没关/没进」而非工艺漏电，调试最忌多变量同时动。
