FPGA 进阶 34：FPGA 功耗估计——拆解、报告与热设计

本文是 fpga/ 进阶层第 38 篇。功耗是 FPGA 选型、电源/散热设计和资源优化的交汇点；底层公式与 [low-power 域]的动态/静态功耗拆解同源，这里讲 FPGA 工程怎么估、怎么看报告、怎么降。

本文要回答的问题

• FPGA 功耗由哪两部分构成？大户是谁？
• XPE 和 report_power 分别什么时候用？SAIF 是什么？
• 功耗数字怎么转成电源轨电流和散热方案？
• 降功耗的有效手段有哪些？

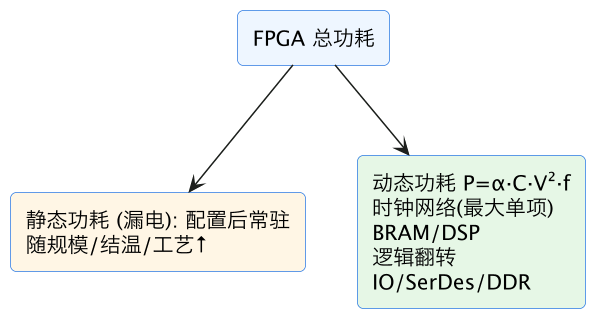

一、功耗从哪来

组件	特点	典型占比感受
时钟网络	翻转率 100%、全局扇出	常为最大单项 20%~40%
BRAM	容量大、频率高时显著	数据密集设计高
DSP48	乘加器多、流水满则高	DSP 密集算法高
逻辑 LUT/FF	随数据活动率	中等
IO / SerDes	高速串行/DDR 单路功耗高	多路光口/PCIe 时大
静态漏电	与温度强相关	先进工艺、高温下不可忽视

二、两个估算时机与工具

早期估算（XPE / PowerPlay Excel）：RTL 还没有也要选电源散热时，填：

• 器件型号、速度/温度等级；
• 预计 LUT/FF/BRAM/DSP/URAM 占用率；
• 各时钟频率、翻转率估计（保守点 15%~30%，满流水业务更高）；
• SerDes 数量与线速率、DDR 数量、IO bank 电压；
• 环境温度、散热方式；

得到各电源轨电流（Vccint 核心轨通常最大、Vccaux、Vcco×N、Vccram），按此选电源模块。

实现后（Vivado report_power）：基于真实布局布线：

• 默认翻转率 12.5% 占位，仅用于相对比较；
• 导入仿真 SAIF（跑典型业务的 testbench 记录活动率）→ 数字接近真实；
• 输出总功耗、分电源轨、分层次模块的功耗表，可定位热点模块。

板上验证：实测各电源轨电流（钳形表/功率计/电源读数），跑业务峰值场景，作为最终签核；报告与 XPE 用于设计前和趋势分析。

三、热设计

结温 Tj = Ta + P × θja（θja 结到环境热阻，加散热片/风冷可显著降低）。

• 商业档 Tj 上限一般 85°C，工业档 100°C；报告里有 Tj 估算；
• 热正反馈：Tj↑ → 漏电↑ → P↑ → Tj↑，高温环境要留足裕量；
• 措施：散热片、风扇、导热垫、降额（降频/限业务）、选低功耗器件档。

四、降功耗手段（按收益排序）

1. 架构层：不过度并行、位宽按需、数据压缩减少搬运——决定 C（资源量），收益最大；
2. 降频率：f 线性影响动态功耗，100M 够就不跑 200M；用 CE 控节奏；
3. 时钟门控：空闲模块关时钟/CE（工具可自动插一部分，显式更可靠）；
4. BRAM/DSP en 拉低、不用的 SerDes/DDR 控制器关闭；
5. IO：降驱动强度、合理端接、少用不必要的高翻转；
6. 选小器件/低电压档：降静态漏电；
7. 极端场景：部分重配置空闲时卸载大模块。

常见坑对照

坑	后果	正确做法
拿默认 12.5% 翻转率报告当真值	电源/散热要么浪费要么不够	导入 SAIF + 板上峰值实测
电源按静态/平均电流选	峰值业务掉压重启	按峰值 ×1.2~1.5 裕量
只算核心轨忽略 Vcco/SerDes	IO/光口满负载掉电	XPE 分轨核算
散热只看室温不看结温	高温随机故障、漏电滚雪球	算 Tj、留热裕量
满频率跑全部模块	功耗发热白浪费	CE/门控/按需降频
早期不估、上板才发现超	电源散热返工	XPE 在选型/画板前填

相关与延伸

公式与低功耗方法论：见低功耗小类（动态/静态功耗拆解、DVFS、门控）；FPGA 侧协同：资源/流水线优化、资源利用率。 量产级功耗签核见专家层《FPGA 功耗签核》。

一句话总结

FPGA 功耗 = 静态漏电（随规模/结温走）+ 动态功耗 αCV²f，动态大户是时钟网络（翻转率 100%、全局扇出，常占两三成以上）、BRAM/DSP 和高速 IO（SerDes/DDR）。估算分两阶段：设计前用 XPE/PowerPlay 填资源率/频率/IO/温度估各电源轨电流选电源散热（峰值留 20%~50% 裕量），实现后用 report_power，但默认 12.5% 翻转率只是占位——导入仿真 SAIF 才贴近真实，最终以板上峰值业务实测为准。散热按 Tj=Ta+Pθja 控制结温（商业档 ≤85°C），警惕温度→漏电→功耗的正反馈。降功耗收益排序：架构层少用资源/位宽 > 降频 > 时钟门控与 CE > BRAM/DSP 使能/关空闲 SerDes > 选小器件。
