HBM 与先进封装：AI 芯片最紧的瓶颈，也是最可能先撕开的口子
最后更新：2026-09-14
本文是产业观察，回答“为什么 HBM 和先进封装突然成了 AI 时代最紧的瓶颈、国产化能不能从这里先突破”。HBM、TSV、Chiplet 的电路与工艺原理属芯片/FPGA 各工程篇，本文只讲产业结构、供应链和管制逻辑。它是另两篇的落点：设备材料国产化 讲“造芯片的机器”，国产 AI 芯片与算力管制 讲“算力需求与管制”，而先进封装正是连接二者的咽喉——AI 芯片的性能和能否出货，越来越多地不取决于那颗逻辑芯片本身，而取决于它身边的 HBM 和把它们封在一起的封装。数字来自 TrendForce/各公司财报等常见公开口径，2024 年及以前为已公布值，2025 年为量级估计，文末附口径说明。
先说结论
过去几十年，芯片产业的进步主要靠“把晶体管做小”——制程从微米一路走到纳米。但在 AI 时代，出现了两个反常识的变化：
- 瓶颈从“算”转移到了“喂”和“封”。 大芯片的逻辑单元已经足够强，真正卡住性能的是数据供给——内存带宽喂不饱算力（“内存墙”），以及能不能把计算芯片和超宽内存、把多颗小芯片高良率地封在一起。
- 价值从晶圆制造向封装转移。 在顶级 AI 芯片里，先进封装（含 HBM、2.5D 中介层、基板等）的成本占比已经超过一半，甚至直逼五六成；过去“封装是低端后道”的认知彻底过时。
这道咽喉由两种能力构成，国产化的难度却截然相反：
- HBM（高带宽内存）：本质是最先进 DRAM 工艺 + TSV 三维堆叠的结合，技术、资本和良率门槛极高，主导权在 SK 海力士、三星、美光三强，且已被出口管制盯上，国产最难短期补上；
- 先进封装（CoWoS 类 2.5D/3D、Chiplet、混合键合）：更多依赖成熟制程逻辑、封装 know-how 和产能，对最尖端光刻依赖低，而中国恰恰有全球规模最大、技术不弱的封测（OSAT）产业和成熟制程产能——这是整个先进半导体链条里，国产化最可能先撕开的口子。
一句话：HBM 是 AI 芯片最紧、也最难替的单一瓶颈；但“先进封装”作为一个更大的门类，是中国在先进制造受限条件下最现实的价值高地——能用成熟制程和封测优势，绕开最尖端光刻，把多颗成熟芯片封成接近先进大芯片的系统。 下面拆开。

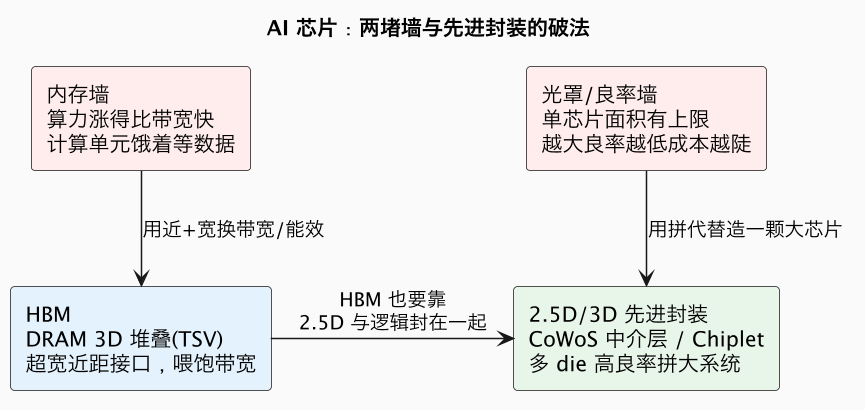

一、先理解瓶颈：为什么“喂数据”和“封得好”突然决定了 AI 性能
1.1 内存墙：算力涨得比带宽快得多
AI 芯片的核心矛盾是：计算单元（做乘加）的速度，远快于把数据搬进搬出的速度。 大模型推理和训练要反复搬运海量参数和激活值，如果内存喂不饱，再强的计算单元也只能“饿着等数据”，利用率极低。这就是“内存墙（memory wall）”。
传统用 GDDR（显卡显存）焊在芯片四周，带宽和功耗效率都到了极限。HBM（High Bandwidth Memory，高带宽内存）换了一条路：把多层 DRAM 像盖楼一样用 TSV（硅通孔）垂直堆叠起来，再通过超宽接口（上千比特位宽、远超 GDDR 的几十位）紧贴计算芯片放置，用“离得近 + 通道极宽”换超高带宽和更低的每比特功耗。
HBM 的代际（HBM2E、HBM3、HBM3E、HBM4）主要在三件事上演进：带宽（每层翻倍级提升）、容量（堆叠层数从 8 层走向 12 层、16 层）、和与逻辑芯片的协同。一颗顶级 AI 加速器要配好几颗 HBM（H100/B200 级别通常 6~8 颗甚至更多），HBM 的供给量直接决定能装出多少张 AI 卡。
1.2 封装墙：芯片大到光刻掩膜版都放不下
另一个物理限制是光罩尺寸（reticle limit）：单次光刻能曝光的最大芯片面积约 800 多平方毫米，而 AI 芯片想把更多计算单元、更大缓存塞进去，早晚会撞上这堵墙；同时，芯片面积越大，良率越低、成本指数上升（一颗大芯片上任何一处缺陷都可能废掉整片）。
出路是先进封装：与其造一颗造不出、良率低的巨型芯片，不如把多颗较小、良率更高的“芯粒（die / chiplet）”和 HBM，在封装层面重新拼成一个大系统。
这就解释了为什么台积电的 CoWoS（Chip-on-Wafer-on-Substrate） 成了这轮周期最稀缺的产能：它是一种 2.5D 封装——把计算 die 和多颗 HBM 并排放在一块硅中介层（interposer）上，中介层里用极密的连线把它们高带宽互联，再整体落到基板上。CoWoS 产能 + HBM 供给，二者共同决定了英伟达、AMD 一年能交出多少张顶级卡。
二、HBM：最紧、最难的单一瓶颈，为什么三强垄断
HBM 看起来只是“把内存堆起来”，实际是半导体行业资本与工艺密度最高的产品之一，门槛在三个地方叠加：
- 最先进 DRAM 工艺：HBM 用的是各厂最领先的 DRAM 制程，而 DRAM 本身就是高度集中、技术迭代极快、投资极重的市场，全球长期由三家公司主导。
- TSV 与堆叠 know-how：要在晶圆上打数千个硅通孔、把 8/12/16 层 die 精确堆叠并保证良率和散热，还要在最底层放一层负责测试/控制的逻辑 die，堆叠层数每加一层，良率和散热难度都跳一档。
- 与客户的深度协同：HBM 不是标准货架件，要按英伟达、AMD、谷歌的特定需求定制并与先进封装协同验证，认证周期长。
供给格局因此极度集中：
| 厂商 | 位置 |
|---|---|
| SK 海力士（SK hynix） | AI HBM 龙头，最早大规模供 HBM3/HBM3E 给英伟达，长期占据主要份额 |
| 三星（Samsung） | 存储与代工兼具，HBM 产能巨大，但在通过最顶级客户认证上一度落后追赶 |
| 美光（Micron） | 三强中体量较小，HBM3E 放量，技术上紧追 |
HBM 市场规模随 AI 爆发快速膨胀，是存储行业里增长最快、利润最厚的部分，三强都把绝大部分新增 HBM 产能优先绑定给少数大客户。中国目前没有一家能规模量产先进 HBM 的厂商——国内 DRAM 主力（长鑫存储等）在标准 DRAM 上已站稳脚跟，但 HBM 需要的先进 DRAM 工艺、TSV 堆叠、逻辑 base die 和客户认证仍在攻关；雪上加霜的是，2024 年底起 HBM 本身及其部分关键制造设备被纳入出口管制（详见 国产 AI 芯片与算力管制），外部获取产能和设备的通道也在收紧。
HBM 是这三篇里最“硬”的单点瓶颈：它不像先进封装可以靠成熟制程和封测经验绕，本质是最先进 DRAM 能力的延伸，需要长鑫们在主流 DRAM 上继续往上爬、再叠加 TSV/封装和时间。
三、CoWoS：台积电一家独大的“第二座晶圆厂”
如果说 HBM 是芯片，那把它和 GPU 封在一起的 CoWoS 产能，是另一个被英伟达“包场”的稀缺资源。
- CoWoS 这类 2.5D 封装需要建专门的产线、占用硅中介层产能和高端 ABF 基板，扩产周期以年计、资本开支巨大，台积电的 CoWoS 产能常年被英伟达等大客户提前锁走，AMD、云厂自研芯片都要排队。
- 它模糊了“晶圆厂”和“封测厂”的边界：2.5D/3D 封装高度精密，中介层本身要走晶圆厂级别的工艺，所以晶圆厂亲自下场做先进封装（台积电 CoWoS/SoIC、三星 I-Cube、Intel EMIB/Foveros），传统封测厂反而在最顶级环节被部分绕开。
- 配套的 ABF 载板（高端封装基板）同样是寡头供给、长期紧缺，由日本揖斐电（Ibiden）、新光电气（Shinko）、中国台湾欣兴/南电等主导，是另一处隐形卡点。
这意味着，即便能造出 GPU 裸 die、买到 HBM，如果没有 CoWoS/中介层/高端载板产能，照样装不出顶级 AI 卡——封装已经从“后道配角”变成和制程同等重要的战略环节。
四、为什么先进封装反而是中国最可能先撕开的口子
讲完 HBM 和 CoWoS 的“难”，再讲一个常被忽略的结构性机会：在整个先进半导体链条里，先进封装（更广义的 2.5D/3D、Chiplet、系统级封装）是国产化相对最有条件突破的一环。 原因有三。
4.1 它对最尖端光刻依赖低，能用成熟制程
先进封装里的芯粒、中介层、I/O die，多数不需要最先进的 EUV 制程，用成熟/中端节点就能做。这正好绕开了 设备材料国产化 里最难的那堵墙。“用多颗成熟制程的 die，封装逼近一颗先进大芯片的功能”，是在先进逻辑受限条件下最现实的工程路径——单 die 不够先进，可以用更多 die、更先进的互联和封装把系统能力堆上去，代价是更大的面积、功耗和封装难度，而这些恰是可以靠封装工程优化的。
4.2 中国有全球第一梯队的封测产业
封测（OSAT，外包半导体封装测试）是中国半导体产业链里最早做强、全球份额最高、技术代差最小的环节之一：
- 长电科技（JCET）、通富微电（TFME，AMD 主要封测伙伴）、华天科技 常年位居全球 OSAT 前十，和日月光（ASE）、安靠（Amkor）同处第一梯队；
- 这些公司在 Bumping（凸块）、FC（倒装）、WLP（晶圆级封装）、2.5D/3D、Chiplet 等先进封装上持续投入，通富深度绑定 AMD 的 chiplet CPU/GPU 封装，积累了真刀真枪的大规模经验；
- 叠加中国庞大的成熟制程产能、整机和客户市场，“成熟逻辑 + 强封测 + 大市场”三者凑齐，是别的环节没有的组合优势。
4.3 Chiplet 与开放标准给了重新洗牌的窗口
Chiplet（把大芯片拆成可复用小芯粒）正在成为行业范式，而它需要标准化的 die-to-die 互联。UCIe（Universal Chiplet Interconnect Express） 等开放标准试图把“芯粒互联”做成像 USB 一样的通用规范——在标准尚未完全固化、各家刚起步时，后来者有机会参与定义，而不是像先进逻辑那样在别人定好的规则里追赶。这与 EDA 在 Chiplet/系统级新边疆的机会 是同一种逻辑：新战场并跑，比旧战场追赶容易。
4.4 但要分清“先进封装”和“HBM”两件事
需要冷静的是：中国强的是“封装”这个广义环节，不是 HBM 这个具体产品。 先进封装国产化可以走得快（2.5D、FC、chiplet 组装、系统级封装），但顶级 AI 卡需要的先进 HBM 仍高度依赖外部。现实的组合在一段时间内会是：国产/成熟逻辑 die + 国产先进封装 + 能拿到的 HBM（或用更宽的其他内存方案以带宽换代差），系统集成度和能效与最顶级方案有差距，但在推理和特定训练场景可用——这正好呼应 AI 芯片“推理先破” 的判断。
五、价值大转移：为什么一颗 AI 芯片一半以上的钱花在封装上
先进封装不只是技术路线变化，更是价值分配的重构，这对判断国产化机会极其重要。
- 在传统芯片里，晶圆制造拿走大头，封装测试只占很小比例（个位数到十几个百分点）。
- 但在顶级 AI 芯片里，BOM（物料）结构被改写：多颗昂贵的 HBM + 大尺寸硅中介层 + ABF 载板 + 复杂的 2.5D 工序，使封装相关成本占比升到 50% 以上，部分旗舰产品逼近 60%。
- 这也解释了利润流向：HBM 三强利润暴增，台积电 CoWoS 供不应求、议价权极强，高端载板厂吃紧。谁卡住“喂”和“封”，谁就在 AI 价值链里分到比单纯逻辑代工更多的钱。
对中国的含义是双重的：
- 机会：价值既然向封装迁移，而封装恰是中国相对强、且能用成熟制程做的环节，那么“把封装做到世界顶级”本身就是一条价值很高、可行性很强的路线，不必死磕最尖端光刻；
- 短板暴露：占大头的 HBM 和高端载板恰恰是最集中、最受管制的部分，价值越高，被卡时的痛感越强，这两块必须单独、长期地补。
此外，先进封装还在重塑产业边界：晶圆厂（台积电/三星/Intel）、封测厂（日月光/安靠/长电/通富）、存储厂（HBM）、基板厂，过去分工清晰，现在在 2.5D/3D 这一层正面交汇，“谁主导系统级封装”成为新的竞争焦点——这也是后来者可以借标准（UCIe）和新产能切入的洗牌期。
六、五个变量：什么能改变方程
| 变量 | 能解决什么 | 改变不了什么 | 判断 |
|---|---|---|---|
| 成熟制程 + 强封测组合 | 用 chiplet/2.5D 绕开最尖端光刻，拼出可用大系统 | HBM 仍需外部或长期攻关 | 最大、最现实的杠杆 |
| 管制倒逼 | 加速国产先进封装产能与国产 HBM 导入 | 也切断 HBM 及部分键合设备供应 | 封装净利好，HBM 短期承压 |
| OSAT 龙头 + 大客户绑定 | 长电/通富等借 AMD 等经验做大规模 chiplet 封装 | 顶级 CoWoS 式产能仍在台积电手里 | 能做出有竞争力的替代路线 |
| 国产 HBM / 3D DRAM 攻关 | 缓解最难的单点瓶颈 | 先进 DRAM + TSV + 认证以年计 | 关键但最慢，需耐心 |
| UCIe/Chiplet 标准开放 | 在未固化的新领域争取定义权 | 标准到量产生态仍需时间 | 中长期并跑机会 |
一句话收口：先进封装整体可以成为国产化的突破口和价值高地，但 HBM 这一最肥也最紧的单点，必须靠国产先进 DRAM 与 TSV 的长期攻关，无法用封装优势单独绕过。
七、差距清单与标注置信度的时间表
| 差距 | 性质 | 可压缩程度 | 主要靠谁 |
|---|---|---|---|
| FC/Bumping/WLP 等先进封装常规产能 | 制造 + 规模 | 高，已是强项 | 长电/通富/华天 |
| 2.5D/3D、Chiplet 大规模量产 | 系统封装工程 | 中高，有大客户经验 | OSAT + 芯片厂协同 |
| 高端 ABF 载板 | 材料 + 精密制程 | 中，国内在爬坡 | 基板厂 + 材料 |
| 硅中介层、混合键合（hybrid bonding） | 晶圆级精密工艺 | 中，需设备与工艺积累 | 晶圆厂 + 设备厂 |
| 先进 HBM（HBM3/3E 级量产） | 先进 DRAM + TSV | 低，三强壁垒 + 管制 | 存储厂长期攻关 |
| HBM4/3D 堆叠与客户认证 | 最前沿协同 | 最低 | 全栈 + 大客户绑定 |
带置信度的判断：
- 未来 2~3 年（高置信度）：国产 2.5D、Chiplet、高密度 FC 封装在国内 AI、CPU、网络芯片上规模化应用，长电/通富等承接更多 chiplet 订单；成熟制程 + 先进封装的“国产 AI 大芯片”路线在推理市场跑通；国产 ABF 载板、混合键合设备取得份额。
- 未来 3~5 年（中高置信度）：国产先进封装在能力和产能上进入世界第一梯队，成为不依赖最尖端光刻的系统集成主路径；国产 HBM 在较成熟代际（HBM2E/早期 HBM3 水平）实现规模量产并上国产卡，先进代际仍有差距。
- 未来 5~10 年（中置信度）：国产 HBM 追到与主流相差一代以内，配合国产封装形成“可自给关键部分”的 AI 算力硬件闭环；在 UCIe/Chiplet 标准与生态里拥有实质话语权。
- 长期 / 低置信度：在 HBM 最前沿（HBM4+、3D 堆叠）与 CoWoS 级顶级产能上全面对等，取决于国产先进 DRAM、混合键合设备、整体设备材料 进度。和其他两篇一样，天花板最终仍由最底层的先进制造能力决定，只是封装这条线让“受限条件下仍能做出高价值系统”成为可能。
八、对不同角色，这意味着什么
- 对芯片设计公司：把先进封装当成架构设计的一等公民——从一开始就按 chiplet、die-to-die 互联、HBM/内存方案协同设计，而不是设计完再找封装；在先进逻辑受限时，用“成熟多 die + 强封装”换系统性能，是现实选择，与 12 多 FPGA 分区算法 割集/容量/图划分 是相通的工程思想。
- 对封测厂（OSAT）：这是历史性的价值上移窗口。从“后道代工”升级为“系统级集成方案商”，绑定 AI/CPU 大客户、投 2.5D/3D 与混合键合产能、向上游晶圆级工艺延伸，是决定未来十年身位的关键。
- 对存储厂：HBM 是必争之地但急不得，先在标准 DRAM 做到主流、再叠加 TSV/堆叠和逻辑 base die，绑定国产 AI 客户做长期验证；避免在落后代际盲目铺产能。
- 对政策与投资：先进封装是“投入产出比最高、能绕开最尖端光刻”的战略方向，值得优先布局产能、材料（载板、键合）和标准；同时认清 HBM 是慢变量，需给国产 DRAM 长周期耐心资本，防止只封不存、关键件仍被卡。
结语：最紧的瓶颈，和最现实的口子，是同一个故事的两面
AI 时代，价值和瓶颈一起从“把晶体管做小”转向“把数据喂饱、把系统封好”。HBM 与先进封装既是这轮算力最紧的咽喉，也照出国产化的两种处境：
- HBM 一面：是最先进 DRAM、TSV 堆叠和客户认证叠出来的硬骨头，三强垄断又逢管制，是必须长期补、绕不过去的单点；
- 先进封装一面：依赖成熟制程、考验封测 know-how，而中国恰有全球第一梯队的 OSAT 和庞大成熟产能，加上 Chiplet/UCIe 标准未定，是整个先进半导体链条里最可能先撕开、且价值正在快速上升的口子。
所以现实的画像是：用成熟制程的多颗 die + 世界水平的先进封装，拼出不依赖最尖端光刻的高价值系统；HBM 先用可得供给支撑推理与特定场景，同时以十年决心补国产先进 DRAM。 它不能让中国一夜之间拥有最顶级的单芯片，但能让中国在先进逻辑受限的条件下，依然造出有竞争力的 AI 系统——这，或许比单纯追赶某一个制程节点，更具战略分量。
数据口径与延伸
- 数据口径：先进封装在顶级 AI 芯片成本占比过半（部分旗舰逼近 60%）、HBM 三强格局（SK 海力士领先、三星/美光追赶）、CoWoS 产能紧缺与大客户锁定、HBM 代际（HBM2E/HBM3/HBM3E/HBM4）与堆叠层数（8→12→16 层）、OSAT 全球份额排名等，来自 TrendForce、各公司财报与行业研究的常见公开口径；具体占比随产品（GPU/HBM 数量、基板价格）和周期波动很大，本文统一采用区间与量级表述。2024 年及以前为已公布值，2025 年为量级估计，管制细节以官方原文为准。
- 相关产业观察：半导体设备与材料国产化（地基与机器）、国产 AI 芯片与算力管制（需求与管制）、国产 EDA 的真实处境（Chiplet 新边疆的软件侧）、中国芯片设计公司三十年。
- 工程背景：12 多 FPGA 分区算法 割集/容量/图划分、13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频（“用多颗拼系统”的同源工程思想）、片上存储器/Cache。
一句话总结：AI 把芯片的主战场从“做小晶体管”推向“喂饱数据、封好系统”，HBM 和先进封装因此成为最紧的咽喉——HBM 是最先进 DRAM 加 TSV 堆叠、三强垄断又被管制、最难短期补的单点，而先进封装依赖成熟制程、考验封测 know-how，恰是中国凭全球第一梯队 OSAT、庞大成熟产能和 Chiplet/UCIe 标准窗口最可能先突破、且价值已占顶级 AI 芯片一半以上的口子；现实路径是“成熟多 die + 强封装拼出不依赖最尖端光刻的高价值系统、HBM 先保推理再长期补国产先进 DRAM”——它给了中国在先进逻辑受限下仍能造出有竞争力 AI 系统的战略空间。
