FPGA 原型验证专题 13：跨 FPGA 互联与 TDM 同步——SerDes/并行链路、跨片时序与降频比 ​

更新时间：2026-09-12。本文是「ASIC FPGA 原型验证系统」专题 06~25 深体系列分册，对应阶段 2（跨 FPGA 互连生成）。分区算法见 12 多 FPGA 分区算法 割集/容量/图划分，平台视角见 02 多 FPGA 原型系统 ASIC 分区/TDM，物理层背景见 04 高速收发器 与 20 LVDS 源同步。

这一篇在链路里的位置 ​

阶段 2 输出"跨 FPGA 互连、同步逻辑"。本篇专注这些逻辑怎么生成、怎么保证正确、怎么决定原型最终能跑多快。跨片 TDM 往往是多片原型频率的决定项，因此与阶段 4 的时序收敛强相关。

本文要回答的问题 ​

  • 板级互联有哪些物理形式（并行总线/LVDS 线缆、MGT/SerDes、Aurora/自定义协议），各自带宽/延迟/数量？
  • TDM 如何把 N 条逻辑连接压到 1 条物理链路上？聚合/解聚合、帧格式、时钟域怎么设计？
  • TDM 比率如何换算成系统降频？为什么跨片连接越多、原型频率越低？
  • 跨片同步：发送/接收 FIFO、多周期握手、复位对齐、多片时钟同源（板载时钟树）？
  • 跨片延迟（额外周期）对 SoC 性能/软件时序评估意味着什么，如何在报告中校正？
  • 互联拓扑如何与分区协同：mesh/星型/全连接的取舍与拥塞热点？
  • 跨片信号的可观测性与调试：跨片 probe、环回测试如何做？

一、物理互联层：两类链路 ​

分区割出的连接要落到板子的真实通道上，物理形式两类：

类型介质单通道速率特点
并行 LVDS/单端线缆板级走线、排线、同轴几百 Mbps~1 Gbps/对延迟低、协议简单；占用引脚多，通道数受连接器限制
高速 SerDes（MGT/GTH）差分对 + FPGA 收发器，常跑 Aurora 或自定义帧协议10~25+ Gbps/lane带宽密度高、可走远距/背板；有 64b/66b 编码、弹性缓冲带来的固有延迟，需参考时钟

分配原则：大批量、非极关键的割边走 SerDes 复用；少量强时序、低延迟需求的握手走近邻 LVDS 直连。引脚、SerDes lane、差分对和参考时钟在 07 面向原型的 RTL 交付规范 层次/黑盒/电源域的平台约束里就是硬预算，分区器（12 多 FPGA 分区算法 割集/容量/图划分）必须在这个预算内切。SerDes 电气层（眼图、均衡）见 04 收发器信号完整性，Aurora 接入见 05 Aurora。

二、TDM 原理：把 N 条连接压进一条线 ​

一条物理链路上要承载几十到几百条逻辑连接，靠发端聚合器（multiplexer）按时隙轮发、收端解聚合器按同一调度还原：

bash
发端（片 A）：  N 个源寄存器 ──> 发送寄存器组 ──时隙轮转──> 物理 lane
收端（片 B）：  物理 lane ──> 对齐/缓冲 ──时隙解轮转──> N 个目的寄存器
  • TDM 比率 R：一轮时隙数（含帧/校验开销）。若物理链路跑 f_phy、原型系统时钟 f_sys，则要求 f_phy ≥ R · f_sys（并行总线还要乘位宽折算）；反过来 f_sys ≤ f_phy / R——这就是 56 篇说的「系统频率被最坏通道 TDM 决定」；
  • 静态 TDM：时隙表编译期固定，每条连接每轮必有一个时隙，延迟确定、无仲裁、硬件简单，是主流；
  • 动态 TDM：按 valid 动态分配时隙，利用率高但引入仲裁与可变延迟，只在连接平均活跃度低且能接受不确定延迟时用；
  • 多 bit 总线（如 128 位 AXI）会占用一个时隙的多个连续拍，TDM 表按「连接位宽/lane 位宽」折算占用率。

三、跨片同步单元：保证多周期传输不错位 ​

TDM 传输跨多个系统周期，两端必须有配套同步结构（Compiler 在阶段 2 自动插入）：

  1. tx/rx 边界寄存器：割边两端的信号在源片先打入发送寄存器（打拍点正是 56 篇要求的「割在 reg-to-reg 边界」），收端解出后打入接收寄存器；
  2. 字对齐与帧同步：SerDes 链路用训练序列（K 字符/逗号对齐）确定时隙边界，链路失步时能重新对齐并上报；
  3. 跨片弹性缓冲/FIFO：收发两端物理时钟存在 ppm 级偏差（即使同源也有抖动、跨板可能异源），接收侧用浅 FIFO 或双口 RAM 吸收漂移；这本质上是个小规模 CDC/比特滑差问题，复用 异步 FIFO 与 Gray 指针的思路；
  4. 复位与使能广播：所有片的 TDM 收发器、对齐状态机由统一的复位释放序列启动（复位策略），先发端出稳定训练码、收端报告 in-sync，再放行用户数据——顺序反了会把未对齐的码流当数据（bring-up 细节见 03 原型平台 bring-up 多片点亮/trace）。

四、时钟架构：多片同源是默认前提 ​

多 FPGA 平台通常用板载高稳晶振经时钟分发芯片给每片供同源参考时钟，片内各用 MMCM/PLL 生成自己的系统时钟与 SerDes 时钟：

  • 同源同频不同相：相位由板长/MMCM 决定，TDM 接收端按固定延迟或训练结果对齐，时序最好处理；
  • 异源/独立 PLL：按真 CDC 处理，跨片 FIFO + Gray 指针，延迟和频率都独立，代价更高；
  • 原型中一般不制造 ASIC 里没有的时钟：ASIC 两个异步域跨片时，异步性质本来就存在（走原有握手）；同源同步域被迫跨片时，Compiler 插入的 TDM 同步单元负责维持「同一系统时钟拍」的抽象。

五、延迟模型与性能校正 ​

每条跨片连接在用户逻辑看来多了固定延迟：L_hop ≈ R 个 f_phy 拍折算成的 f_sys 周期 + FIFO 深度 + SerDes 固定延迟（几十 ns）。工程上 Compiler 把跨片跳数算进时序模型，并在两个层面处理：

  • 功能正确：割边只落在 reg-reg 边界，插入的延迟对 RTL 透明（两端寄存器语义不变，只是隔了几拍），单 bit 控制/握手跨片时自动展宽/req-ack 化（原理同 CDC 脉冲同步）；
  • 性能数据校正：原型测出的 SoC 性能（IPC、总线延迟、实时响应）包含了真实芯片不存在的跨片延迟，出报告时按「跨片连接清单 × hop 延迟」把这部分扣除或给区间，不能把原型裸数字直接当硅前结论——这条与 08 不可综合构造识别与存根替换 模拟IP/时钟门控、23 Gate→RTL 数据回映 查表/聚合/SAIF衔接。

六、拓扑与分区协同 ​

板子物理拓扑（mesh 网格、星型、全连接、自定义背板）决定哪些片对之间有直连 lane：

七、互联正确性验证 ​

bring-up 在加载用户比特流前先验链路（顺序见 03 原型平台 bring-up 多片点亮/trace）：①环回测试——每对 lane 自发自收 PRBS/计数器码型，验证位错率；②BERT——长时间比特误码率统计，排除焊接/信号完整性问题；③时隙对齐测试——发已知时隙帧，验收端解聚合后每条逻辑连接的值与顺序；④协议检查器——Aurora/自定义帧的状态寄存器（buffer error、disparity error、失步次数）可读（寄存器访问见 01 原型验证 Debug IP 寄存器是怎么被访问的）。跨片 probe 数据本身也是这条链路上的一类时隙流量，22 Gate 域信号采集 ILA/trace/带宽深度权衡会用到。

八、与频率收敛的衔接 ​

跨片通道是多片原型系统频率的决定项：先按最坏 TDM 比率算出 f_sys 上限，再要求片内逻辑在该频率收敛（19 原型频率与时序收敛 TDM 降频/关键路径）。若收敛不了，杠杆依次是：重分区降 TDM（治本）、提高 SerDes 速率或换更宽 lane、把关键连接挪到 LVDS 直连、最后才降系统频率。互联、分区、频率三者必须联合迭代，不存在「先各自做好再拼起来」。

九、TDM 协议的工程细节：帧、序号与反压 ​

第三节给了 TDM 的原理骨架，真实系统里的 TDM 传输单元还要处理成帧、错位保护、流控反压等工程问题，任何一项做不好都会表现为「偶发数据错乱、极难复现」。成帧与时槽分配：一条物理链路上周期轮转的时槽不是裸传数据，通常打包成帧——帧头携带帧同步标记、时槽映射表（这个帧里每个时槽属于哪条逻辑连接）、序号；接收端先帧同步再按表分流。时槽映射可以是静态配置的（构建期固定，延迟确定、硬件简单，是主流），也可以带动态分配（按活动度借槽，复杂且延迟不固定，少见）。错位与重同步：接收端本地轮转指针若因复位不同步、比特错误、链路降速恢复而与发送端错位一个周期，所有逻辑连接的数据会整体错相位，且系统不会立即报错——这是最危险的静默故障。保护手段是帧序号连续性检查、周期性发送绝对时槽标记、收发两端复位握手，检测到失步立即丢弃并重训，而不是用错位数据继续运行。多 bit 宽与 SerDes 承载：板级并行互联单根线每周期一位，一组线（如 32 对）传一个位平面；走 SerDes 时，多个时槽数据连同帧头打包成 64b/66b 之类的码组，恢复时钟与本地时钟的频差靠异步 FIFO 吸收，TDM 调度要考虑 SerDes 成帧的粒度，不能假设每个物理周期都能装进整数个时槽。反压与背压传播：当接收端（或它下游的逻辑）暂时不能接收某条逻辑连接的数据（FIFO 将满），反压信号本身也要经 TDM 回传，但 TDM 是周期轮转的，反压到达发送端时已经隔了若干物理周期，发送端必须为「已发出但尚未被反压覆盖」的在途数据保留缓冲（深度 = 往返时槽数），否则会丢数据。每条逻辑连接需要独立的 credit/valid/ready 状态，TDM 只是共享导线、不共享握手语义。复位与使能的顺序：链路训练完成、帧同步之前，所有逻辑连接的输出必须呈现「空闲/无效」，避免训练期间的乱码被当真实事务灌入 DUT；这也是 64 篇版本门禁里「跨片链路就绪」要作为系统解除复位前置条件的原因。这些协议细节通常封装在商用互联 IP 内，但理解它们才能正确配置延迟参数、解读链路状态寄存器、在偶发错乱时定位到底是 TDM 层还是 DUT 功能问题。

十、多片时钟与复位的编排：让一组 FPGA 表现成一台机器 ​

多片系统功能上要让软件和测试团队觉得它是「一颗芯片」，时钟和复位编排是底层前提。时钟同源架构：默认所有 FPGA 由同一低抖动时钟发生器供给同源参考时钟，各片 MMCM/PLL 配置成相同频率与相位关系；这样跨片 TDM 传输即使经过 SerDes，两端也有已知的频率关系，异步 FIFO 只承担相位差与抖动，不会持续积累频差漂移。需要多频率方案时（例如片间跑 250 MHz 接口、DUT 内部等效 5 MHz），频率比必须是整数且在 TDM 调度表中精确登记，67 篇的时间折算才成立。复位树编排：全局复位不能简单地把所有芯片的复位脚同时拉高释放——跨片链路未完成训练时释放 DUT 复位，会灌进乱码；正确顺序是分级：先复位各片基础设施（时钟、TDM 收发器、采集网络），等待全部链路报告帧同步与就绪，再释放跨片接口逻辑，最后按 DUT 的复位域拓扑释放功能逻辑，处理器核通常最后释放。整个序列由一片主 FPGA 或板载控制器编排，每步带超时与失败码，任何一片没就绪就中止启动并点亮对应错误灯——这比「系统有时候启动不起来，多按几次复位就好」专业得多。停钟、单步与锁步（与 65/67 篇衔接）：协同仿真需要暂停 DUT 时，编排器要同时停所有片的 DUT 时钟（基础设施时钟不停，保证采集和 TDM 活着），记录停钟区间，恢复时先确认链路仍同步再继续。复位与采集的关系：复位会清空 FPGA 内大部分状态，但采集头里的版本号、缓冲区、同步标记不能被 DUT 复位清掉，否则无法在复位后追查「是什么导致了这次复位」；复位事件本身要打上时间戳进采集流。多板级联（超过两片、跨多张板卡）时还要处理板间时钟分发的偏斜（等长或用时钟树芯片）、主备时钟源切换、上电顺序由电源序列器保证。时钟复位编排逻辑应作为平台基础设施与 DUT 完全解耦、独立验证——它本身是个小型高可靠状态机，值得专门的仿真用例和上电老化测试。

十一、互联层的可观测性与现场故障定位 ​

跨片互联是多片系统里故障最集中的地方，而且故障模式（训练失败、偶发误码、时槽错位、反压丢数据、频差漂移）几乎不可能靠看 DUT 波形定位，必须在互联层内建可观测性。链路级健康寄存器：每条物理链路维护训练状态、帧同步状态、字节/帧错误计数、误码计数（SerDes 自身的 PRBS 校验和帧级校验）、复位以来的失步次数；这些寄存器挂在平台管理总线上（见 fpga/09 的调试寄存器通道），BIST 和日常巡检读取趋势——缓慢上升的误码计数预示连接器老化或时钟源劣化，可以在彻底中断前换板。时槽级活动计数：对每个时槽/逻辑连接统计周期数、valid 占空比、反压次数，这些数据有两个用途：现场定位「为什么这版变慢」（某条连接反压率飙升说明对端停摆或缓冲配置错误）；离线反哺分区（真实活动度让下版分区把低 TDM 槽给热边，见 56 篇）。环回与对发测试：互联 BIST 支持内环回（SerDes 自发自收，查本地）、外环回（经过对端再回来，查链路和对端 IO）、多跳对发（沿 TDM 调度表发已知时槽图案，查时槽映射正确性）；上电时自动跑，失败码精确定位到哪一对线、哪一级。隔离手段：要能通过寄存器把可疑链路置为静态、强制重训、临时把某条逻辑连接从调度中摘除（让 DUT 看到该连接持续无效而不是乱码），配合二分法把故障范围从「系统不对」缩到「第三、四片之间这条 SerDes」。物理现场因素：多板系统很多互联故障是物理的——线缆松动、散热风扇震动让连接器微磨、电源地弹让高速眼图闭合；可观测性要与物理检查流程结合（错误码定位到具体线缆编号，标签管理），软件日志里的「链路失步」要能翻译成「检查 3 号板到 5 号板的第 2 根线」。把互联层当作需要独立监控的子系统来设计，而不是期望它永远默默工作，是多片原型从实验室走向团队共享和农场化运行的必要条件。

十二、协议无关互联的演进：从固定 TDM 到动态与包交换 ​

固定 TDM 之所以成为多片原型主流，是因为它延迟确定、硬件简单、综合时序友好；但理解它的局限和后续演进方向，有助于在性能撞墙时知道还有哪些牌可打。固定 TDM 的根本代价是带宽利用率与最坏情况绑定：时槽按峰值需求静态分配，即使某条逻辑连接整轮空闲，它的槽位也不能被别人用；割边总量稍一增加就抬升全局 TDM 比，让所有连接一起变慢。第一种改良是半静态重配置：时槽表仍由构建期生成，但支持在运行开始前按「场景」切换多套表——跑数据面测试时把槽位让给数据总线，跑控制面调试时让给调试通道；切换由平台编排器在停钟窗口完成，延迟确定性仍在，只是按场景而非按周期分配。它几乎不增加硬件复杂度，是实践中性价比最高的改良。第二种是信用/握手机制的精细化：在 TDM 框架内给每条连接独立 credit，只在有数据时占用自己的槽，空槽仍空转但不产生反压误判，配合发送端缓冲让热连接实际吞吐接近其分配上限、冷连接不拖后腿——这是对固定 TDM「逻辑上变慢但物理上空闲」悖论的直接修补。第三种是 SerDes 承载下的包/帧交换：当互联走高速串行链路（每条 10Gbps 以上），物理层已经是成帧传输，进一步在片间放轻量交换器，把跨片消息打成带连接号的包、按信用发送，就走向了包交换互联；它的利用率最高、天然支持多跳和动态拓扑，但代价是延迟不固定（排队抖动）、需要更深的弹性缓冲、时序分析从「按 TDM 表折算」变成「按统计延迟评估」。因此包交换通常只用于非关键路径的大数据搬运（trace 导出、批量激励注入、处理器间消息），关键控制面仍走确定性通道，形成混合架构。与商用趋势的对照：商用原型平台和仿真加速器的互联正是沿「并行固定 TDM → SerDes 帧化 → 动态/包交换混合」演进，高端平台用数十 Gbps 串行背板把 TDM 比压到接近 1:1，使多片系统的等效频率损失大幅缩小。选择平台时，互联架构（拓扑、单向/双向带宽、延迟模型、可否多跳、对 TDM 比的标称值）应当与 FPGA 容量同等权重地评估——容量决定装不装得下，互联决定装下之后跑不跑得快，而这两件事在历史上被错误地只关注前者。最后记住：互联层引入的任何延迟与重排都必须进入 57 篇自己讲的延迟模型和 63 篇的频率校正，互联越动态，校正模型和活动数据的解释就越要保守——性能收益与可解释性之间始终有一笔需要显式管理的交易。

十三、互联设计的评审清单：一块多片板开工前要回答的问题 ​

把互联主题落成一份评审清单，在板级设计冻结和每次平台升级前逐项过一遍，可以避免大量「板子做出来才发现」级别的问题。容量与拓扑方面：目标设计的割边总量、最坏时槽比、每对芯片间需要的单向带宽是多少；拓扑是否支持未来扩容（空焊盘、可级联口）；任意片对通信要经过几跳，多跳路径的延迟模型是否进入频率预算。物理层方面：并行互联的线对是否等长、阻抗是否受控、参考时钟如何分发与缓冲、SerDes lane 的极性与 AC/DC 耦合方式、损耗预算和连接器选型是否满足目标速率；时钟源冗余和切换方案是什么。协议方面：帧格式与序号是否有失步检测和自动重训，反压在途深度是否覆盖往返槽位，链路训练状态机在异常（超时、误码、对端未就绪）下是否有确定退出路径，复位编排是否把「链路全部就绪」作为功能域释放的前置条件。可观测性方面：每条链路的误码、失步、反压计数是否挂到管理总线，BIST 是否覆盖内环、外环和多跳对发，故障能否定位到线缆/连接器编号。版本化方面：时槽表、帧格式、时序参数是否有版本字段，硬件协议升级时新旧比特流能否共存或被显式拒绝混跑。系统级方面：调试/trace 流量与 DUT 流量如何共享带宽而不互相挤垮，采集导出在峰值 trace 场景下会不会饿死控制通道，掉电/热插拔一片板时其余系统如何降级。每项问题都要求有书面答案和负责人，而不是会上一句「应该没问题」。这份清单的价值在第二个项目才完全显现：第一个项目踩过的坑变成第二个项目的评审项，平台工程的复利就积累在这张不断增长的表上。

十四、结语：互联是多片系统的隐形架构 ​

互联在项目初期最不引人注目——板卡清单和 FPGA 选型是显性决策，TDM 却像水电煤，只有出问题时才被想起。但系列经验反复表明：容量决定项目能不能开始，互联决定项目能跑多快、调试有多痛、数据有多可信。设计阶段对互联的每一分投入（时槽比精算、帧序号、反压深度、健康寄存器、统一复位编排、版本化协议）都在后续每个版本复利式地回报；反过来，互联上欠的债会以最恶劣的形式出现——偶发、错相位、跨温度、无法用 DUT 波形解释。与系列其他主题的关系也在此收束：它的输入来自分区的割边（56 篇），它的延迟进入频率模型（63 篇），它的健康计数进入采集与回映（66、67 篇），它的就绪信号是部署门禁的一部分（64 篇），它的带宽还是 trace 导出和协同激励的物理上限（58、65、66 篇）。因此互联工程师的视野不能停在收发器：协议、时序、调度、采集、版本、运维都是这一层的接口。判断一套多片平台是否成熟，最快的方法是问三个问题——任意一次跨片偶发错乱，链路层能不能自己发现并定位；一个新人能不能凭文档完成一次链路重训和故障定位；板级协议升级时，新旧版本会不会被系统拒绝混跑。三个问题都能肯定回答，互联才算从「能用的连线」升级为「可信的架构」。

知识脉络 ​

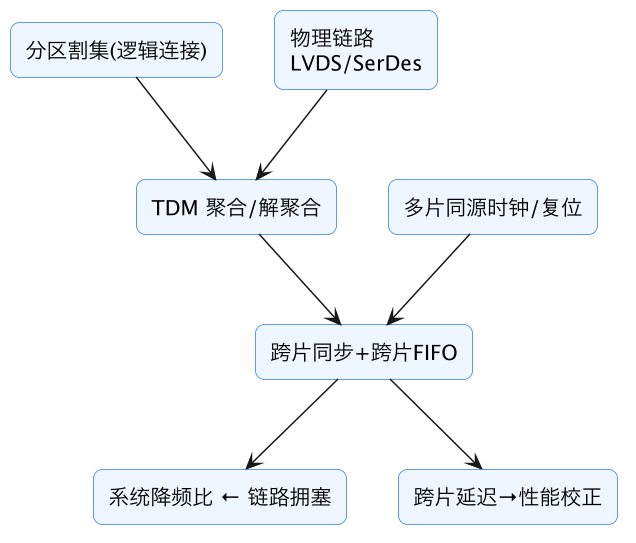

FPGA 原型验证专题 13：跨 FPGA 互联与 TDM 同步——SerDes/并行链路、跨片时序与降频比 示意图（第 2 张）
