待机与睡眠模式：手机和 MCU 的 sleep、deep-sleep 为什么要分好几级 ​

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 22 篇。看手机或 MCU 的资料，常能列出 active、sleep、deep-sleep、standby（甚至 stop、hibernate、off）一串模式。它们不是厂商故弄玄虚，而是把上一篇三种省电手段按「空闲多久、能容忍多久醒来」组合成一条阶梯：睡得越深越省电，但保留的东西越少、醒得越慢。这一篇带你走完这级阶梯，并教你读数据手册里那张多模式电流表。系统地图见低功耗导读。

本文要回答的问题 ​

  • 为什么不直接做一个「最省电」的关断态，要分那么多级？
  • 每一级通常关掉什么、保留什么？
  • 浅睡、深睡、待机的功耗和唤醒时间大概什么量级？
  • 设备靠什么在睡梦中被叫醒？
  • MCU 数据表那张 current consumption 表该怎么看？

一、一条「越深越省、越醒越慢」的阶梯 ​

所有分级都在同一对矛盾上做权衡：省电程度 ↔ 唤醒速度/状态保持。底层物理正是前面学的三招：浅睡主要靠时钟门控，深睡引入降稳压和部分保持，待机则靠电源门控砍漏电。

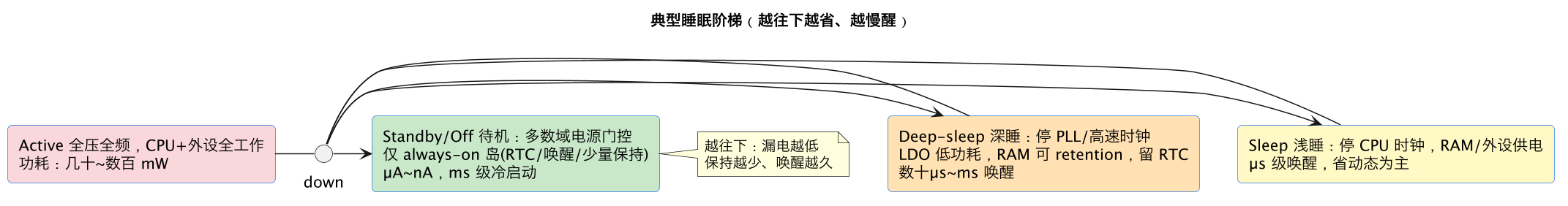

典型睡眠阶梯（越往下越省、越慢醒）（第 2 张）

二、逐级看：关什么、留什么 ​

模式CPU 内核高速时钟/PLLRAM数字外设稳压器唤醒量级
Active全速运行开供电读写全工作正常—
Sleep 浅睡时钟停（状态保留）可能仍开全供电多数保持正常数个时钟周期~µs
Deep-sleep 深睡停停供电或 retention仅必要者进低功耗/降档几十 µs~ms
Standby/Off断电断电retention 或丢失断电仅常开轨ms 级（需重初始化）
  • 浅睡（sleep/WFI）：本质是时钟门控。执行「等待中断 WFI」后 CPU 时钟停掉，但内核寄存器、RAM、外设都还通电保持，中断一到立刻续跑。它省掉的是 CPU 空闲时白白翻转的动态功耗，几乎不省漏电。
  • 深睡（deep-sleep/stop）：进一步停 PLL 和高速时钟、关闭一部分时钟树，主稳压器切到低功耗模式或降到保持电压，让大部分逻辑不翻转且降低供电损耗。SRAM 通常进入 retention（保持）模式——只需很小的保持电压/电流就能留住内容（存储功耗见后续存储器功耗篇）。仍通电的只剩 RTC、唤醒检测等。醒来要重新起振/锁 PLL，慢一些。
  • 待机/关断（standby/hibernate/off）：对大部分电源域真正做电源门控，动态和漏电一起掐到接近零；只保留一个极小的 always-on 常开岛（RTC 实时时钟、唤醒引脚检测、备份寄存器/少量保持单元）。RAM 内容要么靠备份寄存器保住关键状态、要么丢失，醒来等于（近）冷启动，软件要重新配置。这是保持与隔离、常开岛（后续《SoC 电源架构》篇）的典型用武之地。

三、典型功耗数量级（建立直觉，非定值） ​

具体数字强烈依赖工艺、电压、芯片规模，这里只给量级：

  • Active：手机应用处理器几十 mW~数 W；通用 MCU 几十~几百 mW 全速；
  • Sleep（时钟停、RAM 保活）：mA 以下到几百 µA；
  • Deep-sleep（RAM retention）：几 µA~几十 µA（MCU 常见）；
  • Standby/Off（仅 RTC/常开岛）：低功耗 MCU 可到亚 µA 甚至几十 nA，这正是纽扣电池能撑数年的关键（电流-续航换算见电池能量预算）。

注意一个工程常识：待机时间几乎完全由最深那一档的电流决定，而不是 active 电流。一节 CR2032（约 220mAh）若待机电流 2µA，理论待机约 220mAh/0.002mA = 110,000 小时 ≈ 12.5 年（还要扣自放电和唤醒开销）；若待机电流 200µA，只有约 45 天。所以低功耗产品的评审焦点往往是「深睡电流能不能再压」，而非峰值性能。

四、谁来叫醒：唤醒源与实时性 ​

睡死不等于关机，系统要能对外部世界反应。常见唤醒源：

  • GPIO/外部中断引脚：按键、传感器就绪电平翻转；
  • RTC 闹钟：定时醒来采样/上报，是周期采集类产品（手环、表计）的主力；
  • 通信接口活动：UART 起始位、I²C 地址匹配、USB/网络报文（专用 PHY 或低功耗监听）；
  • 比较器/ADC 阈值：模拟量越限直接唤醒，不必让主控常开；
  • 看门狗/低功耗定时器。

能在多深的睡眠里被哪个源唤醒，决定了模式选择：若必须 µs 级响应串口，就不能进到需要 ms 冷启动的关断态，只能停在浅睡或深睡。「在规定响应时间内醒来」约束了能选的最深档位，这是实时系统低功耗设计的核心约束。

五、手机与 MCU 的侧重为什么不同 ​

同一套分级，在两类产品上侧重不同：

  • 电池 MCU/可穿戴/表计：99% 时间在深睡/待机，深睡电流（亚 µA/几十 nA）直接决定换电池周期，active 峰值反而次要。设计重心是尽量深的睡眠、低功耗模拟外设自主运行、事件驱动（见 MCU 低功耗入门）。
  • 手机应用处理器/电脑 CPU：算力大、漏电盘子大，但常有热和响应约束，因此更倚重 DVFS + 多核异构 + 快速 C-state，深睡（如挂起到内存）也要保证唤醒快（见 CPU 电源管理）。待机电流也重要，但用户对「秒开」敏感，不能一味睡死。

这也解释了为什么手机里既有高性能大核又有低功耗小核/传感器岛：重活短时间在大核 race-to-idle 干完，平时由小核和常开岛维持（异构与调度见低功耗手段全景）。

六、怎么读 MCU 数据手册的「多模式电流表」 ​

低功耗 MCU 的 datasheet 通常给一张「各电源模式 × 不同条件」的电流表，读它要同时盯住四个条件，否则数字没法横向比较：

  1. 是哪个模式：Run/Sleep/Stop/Standby……对应本文阶梯的哪一级。
  2. 在什么电压、温度：漏电随温度暴涨（见漏电与工艺），25°C 的 standby 数字不能直接用于 85°C。
  3. 哪些外设/时钟还开着：RTC、RAM retention（保留多少 KB）、LVD/BOR 掉电检测、稳压方式（LDO vs DC-DC）都会显著改数。
  4. 唤醒源与唤醒时间：该模式支持被什么唤醒、最大唤醒延迟多少，是否满足实时性。

一个常被忽略的坑：标称「200nA 待机」往往是关闭了 RAM 保持和大部分掉电检测、特定电压温度下的数字；一旦要求 RAM retention 或保留 RTC，电流可能跳到 µA 级。做续航预算时要用「你产品真实配置」那一列，而不是最漂亮的最小值。

七、把模式串起来：一个低占空比设备的能量账 ​

一个温度采集节点每 10 分钟采一次、上报一次（活跃 50ms，平均 30mA@3V），其余时间深睡，深睡电流 2µA。算平均电流：

  • 活跃占空比：0.05s / 600s ≈ 8.3e-5；
  • 活跃平均电流贡献：30mA × 8.3e-5 ≈ 2.5µA；
  • 深睡贡献：≈ 2µA；
  • 总平均电流 ≈ 4.5µA（若再计入唤醒/稳压器瞬态和 RTC，略高）。

要点：虽然活跃时电流是深睡的上万倍，但因为占空比极低，深睡电流和活跃电流对平均值的贡献竟在同一量级。 这就是低占空比产品「省电一半功夫花在睡眠电流上」的定量原因（占空比账法同电池预算）。若深睡电流压不到 µA 以下，再怎么优化活跃功耗也救不了续航。

八、与底层手段的对应（收束） ​

睡眠级主要依赖的硬件手段
Sleep 浅睡时钟门控（停 CPU/外设时钟）
Deep-sleep 深睡停 PLL/时钟树、降稳压、SRAM retention、保留 RTC
Standby/Off电源门控 + 保持寄存器 + 隔离 + always-on 岛
运行期省电DVFS、异构核、时钟门控填空

意图和单元如何被描述、插入、验证，回看低功耗设计全流程与 UPF。

九、睡眠时间也会漏：被忽略的常开门与「残余功耗」 ​

把模式分得再细，实测深睡电流仍常高于 datasheet 最小值，差距来自那些「你以为睡了其实还开着」的东西，评审时应逐项清点：

  • 稳压器自身静态电流（Iq）：LDO/DC-DC 即使轻载也要耗电，低 Iq 稳压器和可旁路/关断的供电轨是深睡设计的关键；
  • 分压/上下拉电阻、LED、板级器件：板上一个常亮指示灯或分压电阻可能就是几十 µA，比整颗 MCU 的待机电流还大；
  • 没关的 I/O、外部总线偏置、传感器静态电：GPIO 默认态可能向外设供电或被外部上拉灌流，传感器没进休眠模式也持续耗电；
  • 模拟域：比较器、BOR/PVD、LVD、RTC 各自有常开电流，开得越多越深睡越省不下来；
  • 时钟源：高速晶振/HIRC 停了没有，低速 LIRC/LSE 留哪一路；
  • 硅的工艺离散与温度：漏电随温度近似翻倍（见漏电与工艺），高温产品要按高温档估待机。

工程上的可靠做法是在真实板子上逐级关断、用高精度电源分析仪测残余电流（后续《功耗怎么测》篇），把每一个常开贡献者列成清单，而不是只信芯片 datasheet 的理想数字——因为系统待机电流是芯片、电源、板级器件和外设的总和，芯片做到 200nA 而板上漏 5µA 是非常常见的「纸面省电、实测不省」。这也是为什么低功耗是软硬件和硬件板级共同的责任（板级实测方法见 DPA 专题与后续测量篇）。

十、手机为什么看起来没有「关机式睡眠」：现代待机的折中 ​

传统分级里「睡得越深越好」，但智能手机为了即时响应和后台连接，大量使用现代待机（S0ix/Modern Standby）而非真正关断：屏幕熄灭后 SoC 进入极浅的低功耗态、内存仍供电、调制解调器和传感器岛周期醒来查收消息、DRM/指纹/语音助手等保持监听。它的唤醒几乎无延迟、体验最好，代价是平均功耗远高于真关断，所以手机即使「待机」一天也会掉电一截，而功能机可以躺几周。这是产品取舍：把「响应/连接」放在了「极致待机电流」前面（系统态机制见 CPU 电源管理、平台域划分见后续《SoC 电源架构》篇）。

理解这一点有助于在评审时问对问题：不是笼统问「睡眠电流多大」，而是问「在必须保留哪些唤醒源、允许多大唤醒延迟、保不保留 RAM/连接的前提下，睡眠电流多大」。约束条件不同，能选的最深档和对应电流完全不同——脱离实时性和保持需求谈待机数字没有意义。对纯电池 IoT 节点可激进关断，对智能手表要留心率/抬腕检测，对手机要留连接和语音，三者的「最优睡眠档」因此逐级变浅，这正是分级体系存在的意义（分级判据见三种省电模式对比）。

这一篇在知识体系里的位置 ​

总结 ​

一句话总结：待机不是单一状态，而是一条按「睡得越深越省电、但保留越少、醒得越慢」排列的阶梯，其每一级都是时钟门控、降稳压/保持、电源门控这三招按空闲尺度的组合——浅睡（sleep/WFI）本质是停 CPU 时钟的时钟门控，RAM、寄存器、外设全部保持供电、内容不丢，中断后数个周期到微秒即可续跑，只省动态功耗、几乎不省漏电；深睡（deep-sleep/stop）进一步停掉 PLL 和高速时钟树、主稳压器进入低功耗或保持档，SRAM 转 retention 仅用极小保持电流留住内容，只留 RTC 等必要供电，唤醒要重新起振锁相、延迟几十微秒到毫秒；待机/关断（standby/off）对大部分电源域真正电源门控，动态与漏电一起压到近零，只保留一个用高阈值厚氧器件做到亚微安甚至纳安级的 always-on 常开岛（RTC、唤醒引脚检测、备份寄存器），代价是内容多半丢失、需毫秒级近冷启动。之所以分级而不直接全关，是因为进入/退出每一级都有固定的时间与能耗开销、且实时响应要求（必须在多短时间内应答唤醒源）限定了能选的最深档，系统按预期空闲时长选「能在截止时间前醒来的最深一级」。功耗量级上 active 为数十毫瓦到数瓦、深睡为微安级、待机常开岛可低至几十纳安，而由于低占空比设备深睡时间占绝对多数（可验算：10 分钟活跃 50ms/30mA、深睡 2µA 时活跃与深睡对平均电流的贡献竟同为约 2~2.5µA），续航几乎由最深档电流而非峰值电流决定，因此评审焦点是压低深睡电流；读 datasheet 多模式电流表必须同时核对模式、电压温度（漏电高温暴涨）、RAM retention/RTC/BOR 等真实外设配置和唤醒源/延迟，用产品真实配置对应的那一列做续航预算，而不是最漂亮的最小值。
