CMP 化学机械抛光：为什么芯片每层都要磨平

CMP 化学机械抛光可以理解成多层芯片制造中的「找平」：每完成一组薄膜沉积和图形加工，表面可能留下台阶；如果直接往上叠，下一层就要在丘陵上对焦、涂胶和布线。化学机械抛光（Chemical Mechanical Polishing，CMP）把高处优先去掉，让后续工艺重新从平面出发。本文是制造工艺入门篇，上承薄膜沉积的基本直觉，并与化学机械抛光的工艺细节分工：这里先回答为什么磨、怎样磨平，以及版图为什么会反过来影响抛光结果。

本文要回答的问题

• 为什么把每一层都做出来还不够，还要把表面磨平？
• 局部台阶被抹圆，与整片晶圆达到同一高度，差别在哪里？
• 浆料、抛光垫、压力和相对运动怎样配合，而不是简单地「硬磨」？
• 欠抛、过抛、dishing 和 erosion 分别留下了什么形貌？
• dummy fill 和密度规则为什么能帮助 CMP，又会带来什么电路代价？

一、CMP 化学机械抛光为什么是多层芯片的「复位键」

芯片不是把电路图画在平面上就结束，而是把器件、接触孔和多层互连逐层立体堆起来。沉积负责「加材料」，光刻和刻蚀负责「选位置」，这些动作完成后，沟槽、金属线和介质往往不在同一高度。所谓每层都要磨平，更准确地说是在需要建立新基准面的关键层次反复平坦化，并非每长一层薄膜都机械地抛一次。

这张图的四组内容对应一条因果链：起伏是输入，化学与机械是两种互补作用，平坦表面才是输出。若只记住「磨掉一层」，就会漏掉 CMP 最重要的选择性——目标不是把所有区域等量减少，而是在保留沟槽内所需结构的同时，优先去掉表面多余部分。

表面不平会同时困扰几道工序。光刻投影成像只有有限的焦深，也就是硅片表面允许偏离最佳焦平面、仍能形成合格图形的范围；同一片上高低差太大，某些区域清楚，另一些区域就会失焦。胶层在台阶附近也可能厚薄不同，曝光和显影窗口随之变窄。后续沉积还要跨越侧壁，刻蚀则要面对不同高度的残留，问题会继续传给下一层。光刻成像的基本概念可参见光刻原理：掩模、曝光与分辨率。

二、局部台阶消失，不等于全局已经平坦

入门时最容易混淆两个尺度。局部平坦化关心一条线、一处接触孔附近的台阶是否变缓；全局平坦化还关心相距很远的密集区、空旷区、芯片中心和边缘是否处于可接受的高度范围。把几处尖角磨圆，只能解决前一个问题。

读这张剖面图要同时看两个方向：水平方向比较密集区与空旷区，垂直方向确认该留下的材料仍在。CMP 可以显著改善两种尺度的问题，但不是天然得到数学意义上的绝对平面；图形密度、材料硬度和接触状态不同，仍可能留下系统性高度差。

观察对象	空间尺度与形貌	只看局部会漏掉什么	对后续工艺的影响
单条互连边缘	线边或沟槽旁的小台阶	远处区域是否同样高	局部覆盖、侧壁残留
密集线阵列	多条线与介质共同承载	阵列整体是否被磨低	金属厚度与线电阻变化
空旷区域	有效承载图形较少	与密集区的相对去除速度	跨区域膜厚与焦平面差异
裸片内不同位置	多个功能块的平均高度	长距离起伏是否累积	全裸片光刻与层间对准
整片晶圆	中心、中间与边缘共同比较	裸片合格但片内均匀性不足	不同位置芯片的一致性

因此，「摸起来很平」或某张局部显微图很平，都不足以证明工艺合格。评价要说明观察范围、表面材料、图形环境以及停止位置，这也是 CMP 与单纯表面抛光不同的地方。

三、化学与机械怎样协同：不是腐蚀加打磨那么简单

CMP 的浆料（slurry）通常包含液相化学成分和微小磨粒。化学部分与表层反应，使其转化为较易去除的状态，或帮助反应产物进入液体；磨粒和抛光垫的微凸点在相对运动中带走这层材料。新鲜表面暴露后，反应和去除继续发生。若只有均匀化学溶解，高处和低处可能一起反应，台阶不一定消失；若只有强烈机械研磨，又容易带来划伤和损伤。

真正有利于找平的，是接触差异：凸出处更容易与垫和磨粒形成有效接触，承受较明显的机械作用；低凹处暂时接触较弱，去除相对慢。化学活性、材料选择性和接触压力共同决定这种差异能维持多久。到了后段，原本凹下的区域也开始接触，继续抛就可能从「找平」转向「伤结构」。

要素	直接角色	对平坦化的帮助	偏弱时可能出现	偏强或不匹配时可能出现
浆料化学组分	改变表层并处理反应产物	降低机械去除难度、提供材料选择性	表面难以去除、效率不足	凹处也被过度反应，腐蚀或残留风险上升
浆料磨粒	在界面传递微尺度机械作用	带走反应后的表层	机械作用不足	团聚或污染时可能形成划伤
抛光垫 pad	承载浆料并通过微凸点接触晶圆	让高处优先承受接触	接触和输运不稳定	垫状态变化会放大片内差异
下压力	改变晶圆与垫的接触程度	调节去除与均匀性	去除不足、欠抛风险增加	缺陷、图形相关凹陷风险增加
相对运动	让界面不断更换接触位置	避免单点重复轨迹、帮助均匀去除	局部作用不充分	与压力和浆料共同改变热及去除状态
停止条件	判断多余材料是否已去净	在平面与结构保留之间取平衡	表面残料、台阶仍在	过抛并侵蚀目标结构

这张表也解释了为什么不能把某个旋钮单独当成「平坦度开关」。压力、运动、浆料和垫状态彼此耦合，材料体系一变，分工边界也会变。工程细节需要针对具体工艺标定，入门阶段先抓住「反应—接触—去除—再反应」这个循环即可。

四、从一片起伏晶圆到下一层光刻：怎样知道该停了

抛光终点不是「越平越好」，而是多余材料去净、目标结构保留、不同区域都可接受。以沟槽填充为例，开始时表面覆盖着多余填充材料；中段高处逐渐去掉；接近终点时，停止层或周围介质露出；此后继续抛，就可能消耗沟槽里的功能材料或下方介质。

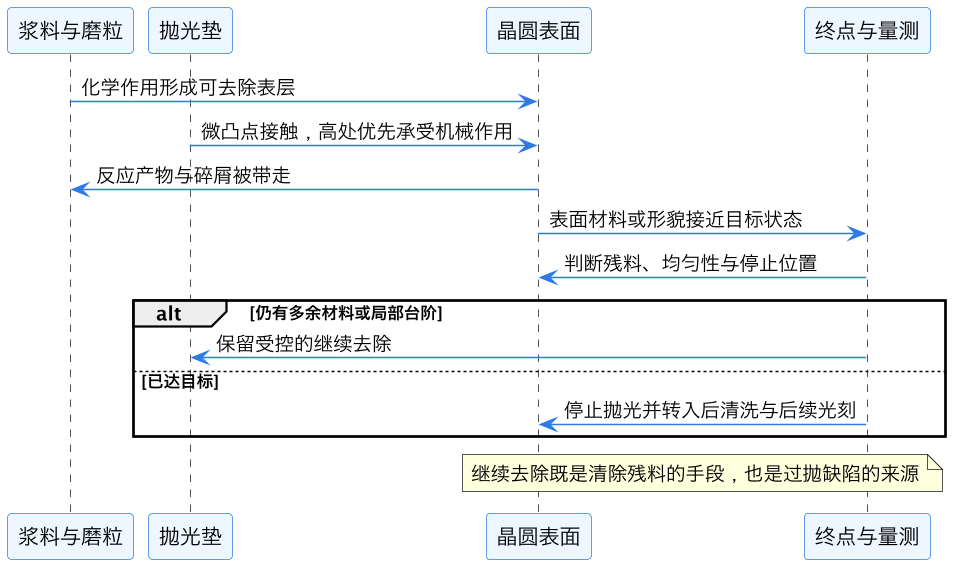

这条时序的重点是反馈而非固定时间。相同起点未必有相同终点：沉积厚度、图形密度和表面材料都会改变进程。欠抛是多余材料或台阶尚未去净，可能造成层间残料、短路风险或下一层对焦困难；过抛是在目标达成后仍继续去除，用来换取残料裕量时可能有必要，但代价是碟形、侵蚀和膜厚损失加重。

状态	表面还剩什么	已损失什么	对下一层的主要风险	正确的理解
欠抛	多余覆盖材料、未消除台阶	结构损失较少	残料互连、表面仍不在同一焦平面	不是「保守就一定安全」
合适终点附近	多余材料基本去净，目标平面形成	去除量符合结构需要	工艺窗口相对可控	同时看残料与结构保留
必要受控过抛	局部残料进一步减少	已消耗部分裕量	图形相关缺陷开始增加	是均匀性权衡，不是额外奖励
严重过抛	表面可能看似光滑	沟槽材料或介质明显损失	电阻、电容、可靠性偏离设计	光滑不能替代厚度和形貌合格

五、dishing、erosion 与密度规则：版图也参与抛光

**dishing（碟形凹陷）**常指较宽金属图形内部低于周围介质，像浅碟；**erosion（侵蚀）**更强调一片图形区域的金属与介质整体被磨低。前者偏向单个宽结构内的局部凹陷，后者偏向密集阵列或某类图形环境的区域高度损失。两者都不是简单把表面「磨得更干净」，而是不同材料、不同承载方式在继续抛光时产生差异。

图形或状态	抛光时的典型差异	可能留下的形貌	电学或集成后果	常见设计侧思路
很宽的金属区	软金属与周围介质的去除响应不同	中央下凹，形成 dishing	有效厚度减小、电阻偏离	按规则拆分宽金属或采用允许的开槽
密集细线区	金属与介质混合承载，平均响应改变	区域整体偏低，形成 erosion	层间厚度与寄生参数变化	控制局部密度及其过渡
大面积空旷区	与密集区的接触和去除条件不同	与邻近区域形成高度差	跨区域光刻与沉积窗口变窄	在允许位置加入 dummy fill
密度突变边界	两侧承载环境突然切换	边界附近均匀性较差	同层图形表现不一致	让密度过渡满足规则与工具约束
不同材料同时露出	化学反应和机械去除速率不同	一种材料先出现损失	停止窗口缩小	利用选择性并控制过抛
残留大颗粒或垫面异常	局部接触不再代表正常平均状态	划伤、点状或线状缺陷	断路、短路或可靠性隐患	依制造端清洁与状态控制处理

**dummy fill（哑填充）**是在满足设计约束的空白处加入不承载正常信号功能的图形，使局部密度和密度变化更接近工艺期望。它帮助 CMP 的逻辑很直接：空旷区与密集区不再极端悬殊，承载和去除差异有机会减小，侵蚀与全局高度差更容易控制。最小密度、最大密度和密度梯度等规则，本质上都在避免版图给制造提出过于极端的机械与化学环境。

但 dummy 不是越多越好。填充太靠近信号线会增加寄生电容，敏感模拟区、射频区、电源网络和特定器件区域可能有禁填或隔离要求；填充本身也必须满足间距、宽度与连接规则。它应由工艺规则、设计工具和电路约束共同决定，而不是为了视觉上的均匀随手铺铜。

六、把平坦化放回多层制造闭环

到这里可以把各层关系串起来：上游沉积和图形加工决定初始起伏，版图密度决定不同区域的响应，CMP 恢复基准面，后续光刻再在有限焦深内定义新图形。任何一环把问题推给下一环，窗口都会变窄。沉积与刻蚀的制造背景可继续读刻蚀工艺：湿法、干法与各向异性。

制造环节	交给 CMP 的条件	CMP 能修正什么	CMP 不能代替什么
薄膜沉积	覆盖材料与初始厚度分布	去除多余覆盖、降低表面起伏	不能弥补所有空洞和严重沉积缺陷
光刻与刻蚀	已形成的沟槽、线条和介质结构	为下一轮光刻恢复平面	不能重新创造错误的图形位置
版图与密度控制	不同区域的金属及介质占比	在较一致的图形环境中工作	不能无视极端密度仍保证相同结果
后续互连	新的平面与层间介质基准	支持继续堆叠	不能替电路消除 dummy 带来的寄生影响

这一篇在知识体系里的位置

本篇位于「器件形成」与「多层互连」之间，用几何直觉连接沉积、刻蚀、光刻和可制造性设计。需要进一步了解设备、浆料选择性与终点控制时，可进入CMP 化学机械抛光的进阶机制；想把这一步放回整片晶圆的顺序，可读芯片制造的核心工艺：从晶圆到芯片。对入门者而言，先掌握「恢复基准面」和「图形影响去除」两条主线，再学习具体材料工艺，会更不容易陷入术语细节。

总结

**CMP 化学机械抛光的本质，是用化学反应降低表层去除难度，再由磨粒、抛光垫、压力和相对运动完成受控机械去除，利用高处与低处的接触差异恢复多层芯片的平面基准。**局部磨圆不等于全局平坦；欠抛会留下残料和台阶，过抛则可能加重 dishing、erosion 与膜厚损失。平坦化让下一层光刻重新落入可用焦深，而 dummy fill 与密度规则通过缩小图形环境差异帮助 CMP，同时也必须接受寄生参数和电路禁区的约束。
