UVM Agent 组件职责：Driver、Monitor、Sequencer 到底谁干什么

刚接触 UVM（Universal Verification Methodology，通用验证方法学）的人，打开任何一个参考环境都会撞见同一个三件套：driver、monitor、sequencer，外面再包一层 agent 壳。问题是教科书把它们一口气全摆出来，却不先说清边界——结果最常见的初学事故就是「把协议时序写进了 monitor」「在 driver 里做结果比对」这类角色错位。这篇是 UVM 验证平台架构导读 的下钻篇：那一篇讲整个平台分几层，这一篇只聚焦 agent 内部，把「谁产生数据、谁驱动、谁观察、谁仲裁」四个问题逐个钉死。更细的仲裁算法和 item 握手细节在 uvm-sequence-sequencer-arbitration 与 uvm-driver-sequence-item-flow 里单独展开，本文不重复。

本文要回答的问题

• driver、monitor、sequencer 各自的职责边界画在哪里，一句话怎么记住？
• 它们之间用什么端口连、数据沿哪条路径流动？
• sequence、sequencer、driver 之间的一次完整「取牌—打牌」是怎么握手的？
• active agent 和 passive agent 差在哪，什么时候把 driver 和 sequencer 关掉？
• 哪些活儿不属于这三件套（scoreboard、coverage 该放哪）？

一、为什么一个 Agent 要拆成三件

先用一个类比把分工立住。把验证平台想成一家餐厅的出餐口：

• sequencer（序列器）是调度台：它不动手做菜，只负责从一堆「订单」（sequence）里按仲裁规则挑出下一个要做的菜，把订单（sequence item）递给厨师。
• driver（驱动器）是厨师：拿到抽象的订单（一笔事务，比如「向地址 0x1000 写 32 位数据」），把它翻译成灶台动作——对 DUT（Design Under Test，被测设计）的接口信号一拍一拍地拉高压低，直到这笔事务真正在总线上发生。
• monitor（监视器）是站在出餐口的品控：它绝不碰锅铲，只盯着总线信号看，把看到的波形重新拼回抽象事务，广播给任何关心的人（scoreboard、coverage 收集器）。

拆开的原因很实际：三者的变化频率完全不同。协议时序变了，只改 driver；想换一个随机激励策略，只换 sequence，driver 一行不动；想加一个覆盖率收集器，monitor 的广播口天然支持多订阅者。如果把它们揉成一个巨型组件，任何一处改动都会牵连另外两方。

读这张卡抓住一条主线：同一个 sequence item 会被三个组件各看一次，但视角完全不同。sequencer 看到的是「待派发的数据包」；driver 看到的是「待翻译的时序说明书」；monitor 看到的是「事后要重建的事实记录」。颜色也对应这个语义：紫是调度与规划，橙是动手执行，绿是旁路支撑。下文每一节就是把卡上的一栏展开。

二、组件之间怎么连：端口与数据流

知道了各自干什么，下一步是看它们在一个 agent 内部怎么接线。UVM 里组件之间不走全局变量，全走 TLM（Transaction Level Modeling，事务级建模）端口——一种类型化的「插座配插头」机制，编译期就能抓出接错线。

读这张图抓住两条颜色线：紫色—橙色—红色是激励前向路径（sequence 出题、sequencer 派发、driver 翻译成信号、打进 DUT），红色—绿色—灰色是观测回流路径（DUT 引脚被 monitor 采样、重建成事务、广播给订阅者）。注意 monitor 与 driver 之间没有直连线——这是边界的关键：观测结果绝不反馈给激励源，否则平台就有了隐藏耦合，激励会随着观测结果「自适应」，那是 scoreboard 层面才允许发生的闭环。

连线上标注的两类端口值得记住，因为实际代码里所有的连接都是它们的实例：

连接	端口类型	语义
sequencer → driver	seq_item_pull_port / seq_item_pull_export	点对点，一对一绑定，阻塞式取件
monitor → 订阅者	uvm_analysis_port / uvm_analysis_imp	广播，一对多，write() 非阻塞

这两类端口的语义差异也暗示了组件角色：driver 和 sequencer 是强耦合的一对（一个 driver 只能挂一个 sequencer，反之亦然），因为驱动动作必须有唯一的发令者——两个 sequencer 同时往一个 driver 塞件，等价于两个调度台指挥同一个厨师，总线时序必然打架；monitor 和它的听众是松耦合的扇出，因为「看到了什么」这个事实对多少人广播都不影响事实本身，加一个订阅者不需要 monitor 改任何代码。TLM 端口自身的连接语义细节（port/export/imp 三级）在 TLM 端口与 export 机制 里有专篇，analysis 广播的多订阅玩法见 uvm-analysis-port-multi-subscriber。

还有一个图上没画但工程里天天用的细节：driver 和 monitor 拿到的都是同一条 virtual interface（虚接口，指向真实 SystemVerilog interface 的类句柄）。区别在于 monitor 只对它做读采样，driver 只对它做写驱动——同一个物理接口、两种访问方向，这也是它们能在 active/passive 之间平滑切换的物理基础。

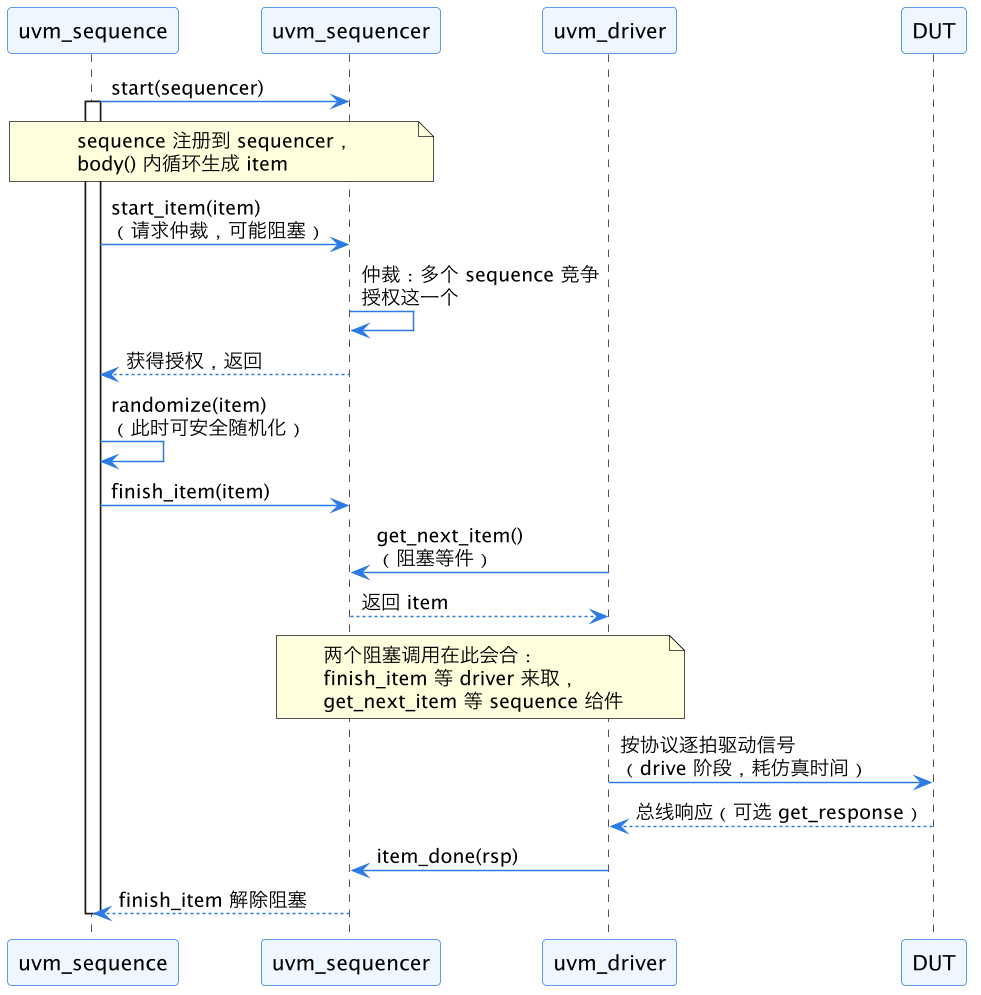

三、一次「取牌—打牌」的完整握手

driver 和 sequencer 之间不是简单的「sequencer 推一个 item 过去」，而是一套带流控的拉模式握手：driver 主动要、sequencer 才给、driver 做完了才交还。这套握手保证了 driver 永远不会被塞爆，也保证了一个 item 在彻底打完之前不会被丢弃。

读这张时序图抓住两个「会差点」：第一个是 finish_item 与 get_next_item 的会合——sequence 侧发完件会阻塞在 finish_item，driver 侧取件会阻塞在 get_next_item，两边都到齐了事务才真正易手，这个设计让激励生成速度天然被 DUT 消化速度限流；第二个是 item_done 之前的整段时间里，sequencer 把这个 item 视为「在途」，别的 sequence 即使拿到仲裁授权，它的 item 也得排队等 driver 空闲。新手最常写的 bug 是漏掉 item_done——sequence 永远阻塞在 finish_item，仿真挂死且没有报错信息，症状与 uvm objection 不撤导致的挂死 很像，排查时先查这条配对是否完整。item 生命周期更细的拆解（含 get_response 的响应队列）见 uvm-driver-sequence-item-flow。

还要知道这套握手存在一个变体：get_next_item / item_done 是阻塞式单件流水，driver 同一时刻只在处理一笔事务。对流水线型协议（发出请求后不等响应就可以发下一笔，比如 AXI 的 outstanding 交易），可以改用 try_next_item 加响应队列的非阻塞玩法：driver 先把请求打上总线，响应回来后再通过 put_response 回填给 sequence。握手语义变了，但「sequencer 派发、driver 驱动」的分工没变——需要乱序响应处理能力的场景见 uvm-pipelined-driver-ooo-response。

四、Sequencer 的仲裁：多个 sequence 抢一个 driver

sequencer 名字里虽然有「sequence」，但它不产生数据——数据全是 sequence 对象随机化出来的。sequencer 唯一不可替代的活儿是仲裁：一个 agent 上可能同时跑着主激励 sequence、错误注入 sequence、背景流量 sequence，它们都要往同一个 driver 发件，谁先谁后由 sequencer 的仲裁算法决定。

仲裁模式	语义	典型用途
SEQ_ARB_FIFO（默认）	先来先服务	大多数单激励场景，行为最好预测
SEQ_ARB_WEIGHTED	按优先级加权	主流量 + 偶发错误注入混合
SEQ_ARB_RANDOM	随机挑	想打散顺序暴露时序相关 bug
SEQ_ARB_STRICT_FIFO	高优先级绝对优先，同级 FIFO	复位/中断类高优先级激励插队
SEQ_ARB_USER	用户自定义函数	特殊协议需求，极少用

仲裁只发生在「多个 sequence 同时有件待发」的时刻；单 sequence 场景下 sequencer 退化成一个透明的传递管道。需要独占总线做一段原子操作（比如连发 8 笔不能被插队的配置写）时，sequence 可以用 lock()/grab() 把 sequencer 临时占住，这套独占机制与仲裁的交互在 uvm-sequencer-lock-grab-exclusive 里单独讲。还有一个初学高频混淆点：sequence 里用的 m_sequencer 和 virtual sequence 里的 p_sequencer 不是同一个东西，差别见 m_sequencer 与 p_sequencer 的区别。

五、Active 与 Passive：同一只 Agent 的两种开法

理解了三个组件的职责后，agent 外壳存在的意义就清楚了：它是一个开关与装配清单。UVM 约定 agent 有一个 is_active 配置位：

模式	sequencer	driver	monitor	用在哪
active	建	建	建	本方需要主动激励 DUT 的接口
passive	不建	不建	建	只观测：系统级环境里复用别处的激励

注意表里 monitor 永远在列。这正是 monitor 被设计成「只读、不驱动」的回报——它天然可以在任何模式下复用，一个 block 级 active agent 原封不动搬到子系统级切成 passive，monitor 广播出去的数据流一模一样，scoreboard 和 coverage 无需任何改动。这个模式切换的完整实现（含 config_db 怎么把 is_active 传下去）见 UVM active/passive agent 切换，agent 封装作为复用模式更广义的设计讨论见 sv-agent-encapsulation-pattern。

判断「这个接口该配 active 还是 passive」的口诀只有一句：这个接口的信号由本环境产生，还是由别人产生？ 本环境产生就 active（需要 driver 把信号打进去），别人产生（比如 SoC 级环境里另一个 master 已经在驱动这条总线）就 passive（只留 monitor 做观测和检查）。

六、边界之外：哪些活儿不归三件套

把边界讲完整，还要说清楚三件套不干什么。最常见的角色错位有三类：

1. 结果比对不归 monitor 管。monitor 只负责「如实重建事实」，比对「期望值与实际值」是 scoreboard 的活（实现上是一个带 analysis imp 的订阅者，参考 uvm-scoreboard-impl-queue）。在 monitor 里写 if (actual != expected) uvm_error 等于把品控升级成了判官，换一套期望值就得改 monitor，复用性立刻报废。
2. 协议合法性检查可以放 monitor，但不强制。一些团队把「信号组合非法就报警告」放在 monitor 里，这是被接受的实践（monitor 是唯一逐拍看全信号的地方）；但端到端的「写出去的数据读回来对不对」绝不在 monitor。更系统化的协议断言通常走 SVA 绑定，见 SVA 断言实践。
3. 覆盖率采样不在 driver。功能覆盖率收集器是一个 uvm_subscriber，挂在 monitor 的 analysis port 上被动采样，见 uvm-subscriber-coverage-collector。driver 管的是「把事做成」，不关心「做到了哪一类」。

对应到代码骨架，一个干净的 agent 大致长这样（示意，非完整可编译版）：

class my_agent extends uvm_agent;
  `uvm_component_utils(my_agent)
  my_sequencer sqr;      // 仅 active 模式创建
  my_driver    drv;      // 仅 active 模式创建
  my_monitor   mon;      // 两种模式都创建

  function void build_phase(uvm_phase phase);
    super.build_phase(phase);
    mon = my_monitor::type_id::create("mon", this);
    if (is_active == UVM_ACTIVE) begin
      sqr = my_sequencer::type_id::create("sqr", this);
      drv = my_driver  ::type_id::create("drv", this);
    end
  endfunction

  function void connect_phase(uvm_phase phase);
    if (is_active == UVM_ACTIVE)
      drv.seq_item_port.connect(sqr.seq_item_export);
  endfunction
endclass

骨架里两个值得多看一眼的点：monitor 的创建无条件执行，driver/sequencer 的创建被 is_active 守卫——这就是上一节那张表的代码形态；connect_phase 里只有一条连线，因为 monitor 的 analysis port 是向外部（env 层的 scoreboard/coverage）开放的，agent 内部不需要连它。build 与 connect 分属两个 phase 的原因（为什么不能在 build 里顺手连线）在 UVM 组件与 phase 机制 里有完整解释：build 自顶向下创建组件，connect 自底向上接线，两层顺序保证了连线时所有端口都已存在。

最后再给一个自查清单，写完或 review 一个 agent 时逐条过一遍：driver 里有没有出现记分/比对的 uvm_error？monitor 里有没有对信号赋值的语句？sequence 里有没有 item_done 的配对遗漏？monitor 的广播口是不是 analysis port 而不是直接句柄回调？四条全过，职责边界就是干净的。

这一篇在知识体系里的位置

本文是 UVM 验证平台架构导读 的组件级下钻，属于 chip-design/beginner 入门线；前置基础是 SystemVerilog 测试平台基础 与 UVM 组件与 phase 机制。顺着本文的边界往深走，四条互链支线分别是：握手细节 uvm-driver-sequence-item-flow、仲裁与独占 uvm-sequence-sequencer-arbitration、模式切换 uvm-agent-active-passive、以及 sequence 与 driver 在完整环境里的串接 uvm-sequence-driver-scoreboard。

一句话总结

UVM Agent 组件职责一句话就够：sequence 产生数据、sequencer 只仲裁派发、driver 把事务翻译成信号时序打进 DUT、monitor 只读信号重建事务并广播——记住「发牌的不碰信号、打牌的不看结果、看牌的绝不动手」，agent 的边界就不会画错，active/passive 不过是把前两者按开关关掉而已。
