FPGA 专家 17：HLS 与手写 RTL 的取舍——边界与混合流程

本文是 fpga/ 专家层第 20 篇。HLS 技术细节见 HLS 深水区，入门见进阶 HLS 入门、HLS 优化。

一、质量差距（分维度）

维度	HLS	专家手写 RTL
开发速度	快 3~10×	慢
规则流水性能	接近手写（<10% 差距）	最优
资源	多 10~30%+	最优
时序收敛	保守、偶尔要迭代	逐拍可控
逐拍精确接口	不适合	必须手写
器件原语/CDC/复位	抽象层外	完全可控
调试透明度	多一层抽象、黑盒	直观

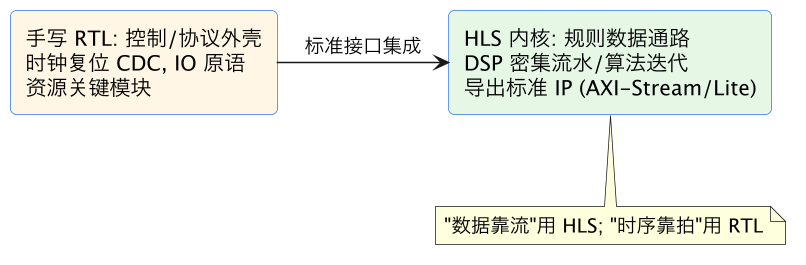

二、分工原则

必须手写：源同步/PHY 周边、CDC/异步 FIFO/复位树、特殊原语实例、资源功耗极限、中断安全逻辑。 适合 HLS：滤波/矩阵/图像/包处理等规则流水、算法高频迭代、软件背景团队。

三、混合流程纪律

1. 接口标准化（AXI-Stream 数据 / AXI-Lite 控制），边界即接口；
2. C testbench + 软件参考模型，C/RTL cosim 证明等价；
3. 综合报告进审查：II=1、资源合理、接口带宽匹配；
4. 工具链版本锁定（综合结果随版本变）；
5. 原型可全 HLS 快跑；量产关键内核重写 RTL、HLS 版作黄金参考。

五、质量差距的量化拆解：性能、面积、功耗与可验证性

“HLS 不如手写”是一个过粗的判断，工程决策需要按四个维度分别量化。吞吐性能：在规则的、DSP 友好的流水上（FIR、矩阵乘、像素级处理、前向网络层），有经验的使用者通过 pipeline/partition/dataflow 能让 HLS 达到手写 RTL 的 90%～100% 吞吐，因为生成的也是“DSP 链+寄存器+流 FIFO”；差距来自存储映射不够聪明（没识别出最优 banking）和保守控制。但在不规则控制、位级打包、精细握手上手写优势明显。延迟（latency）：HLS 默认流水面向吞吐，启动延迟和排空延迟由调度决定，对亚微秒级固定反应时间的控制回路不友好；手写 RTL 可以精确控制“输入到输出隔几拍”。面积：典型差距 10%～30% LUT/FF，BRAM/DSP 在调优后可能持平或更优（编译器擅长 banking 搜索），但复杂控制流下控制逻辑和状态机开销可能高出更多；差距是否可接受要换算成器件等级差价——只有当差距顶破容量阈值（被迫选大一号 FPGA）时，10% 才变成真实 BOM 成本。

功耗：同工艺下功耗主要来自吞吐和时钟树，HLS 生成的使能门控通常不如手工精细，闲置阶段仍可能有大量翻转，功耗敏感（电池、紧凑型）产品要谨慎；可用功耗分析对比关键内核。可验证性表面上是 HLS 优势（C testbench 快、软件参考直接可用），但真正的风险在“综合前后语义差异”：同一 C 代码的软件行为、综合后行为、接口 stall 行为是三件事，必须用协同仿真闭环；而手写 RTL 的行为和仿真所见更一致。可维护性则双向：HLS 对软件背景团队门槛低、参数化（改位宽/II 目标即换微架构）优秀；但维护者若不理解生成微架构，报告一红就无从下手，黑盒依赖反而更高。结论性的做法是为项目建立一张内核评分卡：每个候选模块按吞吐需求、延迟上限、资源预算、变动频率、团队技能打分，分数落在“规则流水+高频变动”区间的用 HLS，落在“逐拍接口+固定不变+资源极限”区间的手写，避免基于信仰选型。

六、手写 RTL 的不可替代区：协议、原语、时钟与安全

有一类模块无论 HLS 工具如何进步都应保持手写，它们共同的特征是“正确性定义在逐拍行为上”。物理接口与训练逻辑：LVDS/源同步接收的 IDELAY 眼扫、bitslip 字对齐、SerDes 复位与均衡控制、RGMII 延迟模式（见 专家 03、专题 01）——这些直接操作 IO 原语，时序窗口以 ps 计，HLS 的抽象层根本不表达。DDR/高速控制器周边：PHY 校准控制、用户命令调度、硬控制器接口的固定握手（专家 06），错一拍就是数据损坏。时钟、复位与 CDC 基础设施：MMCM/BUFG 例化、异步 FIFO、复位树顺序、跨域握手和格雷码计数器（纪律见 intermediate/42）；这类模块面积小但全系统依赖，必须可见、可审计、可形式验证。协议外壳：PCIe/以太网/Aurora 的用户侧适配、周期精确的 valid/ready 状态机、帧间隙/对齐字符处理，HLS 可以处理载荷但不应拥有链路状态机。

安全与功能安全逻辑：中断控制器、看门狗、互锁、故障停机状态机需要代码审查和可能的认证（IEC 61508、ISO 26262），生成代码的可追溯性和工具置信度评估成本远高于直接手写。极端资源/功耗模块：成本敏感量产中决定器件选型的关键内核、需要手动时钟门控到极限的设计。极小组合：启动配置引脚处理、上电复位、DNA/电子保险丝读取。工程上可以用一句话划界：凡是评审时需要在波形上逐拍解释正确性的模块手写；凡是可以用“对一批样本输出正确且 II/带宽达标”来验收的模块可 HLS。这条边界也应写进团队设计规范，新模块立项时先归类再开工，而不是综合失败后再返工。

七、HLS 的高价值区：从算法到 IP 的工程化路径

HLS 投资回报最高的区域有共同特征：数据流规则、算术密集、迭代频繁、软件团队已有 C/浮点参考。典型领域包括数字信号处理链（滤波、FFT、相关、信道编解码的部分环节）、图像/视频（卷积、色彩空间、几何、压缩前处理）、数据包载荷处理（校验、匹配、统计、隧道解封装的固定路径）、推理加速器的规则算子（矩阵乘、池化、激活、量化算子）。在这些领域，HLS 的真正价值不只是“写得快”，而是把算法迭代周期从“改 C 模型→提需求→RTL 实现→TB 更新”的数周压缩到“同一人当天改综合选项验证”，使算法团队能搜索微架构空间（不同 II、位宽、banking、tile 大小）找到帕累托最优点，这种搜索用手写 RTL 的成本是不可行的。

工程化路径建议四步走。第一步，算法冻结与定点化分离：浮点参考模型先冻结并成为黄金模型；定点化作为独立阶段，输出误差报告（峰值信噪比/误码率等系统指标）。第二步，接口先行设计：在写计算内核前定义 stream 宽度、tlast/tuser 语义、控制寄存器和帧格式，先做一个直通（pass-through）HLS IP 与系统集成，验证地址、DMA、中断全链路——很多项目在算法完美后才发现接口带宽不成立。第三步，内核按 dataflow 分层：搬运、预处理、计算、后处理独立成可单独报告 II/资源的函数，瓶颈可定位、可替换。第四步，以 RTL 集成标准验收：综合报告（II/延迟/资源/接口带宽）进评审、C/RTL cosim 必过、随机背压与边界长度测试、导出 IP 与手写 IP 走同一版本/回归流程（详见 专家 19）。走完这四步，HLS 内核在系统团队眼里与手写 IP 没有任何特殊性，算法速度优势才能安全兑现。

八、混合设计流程：接口契约、代码组织与评审增量

成熟团队的主流形态不是二选一，而是“RTL 框架 + HLS 算子”的分层混合设计，其成功依赖流程而非个人能力。架构边界在项目初期冻结：一份接口控制文档列出所有跨边界流（方向、位宽、时钟域、帧语义、背压保证、最小突发）和控制寄存器块（版本、控制、状态、中断、性能计数器），边界只允许用 AXI-Stream/AXI-Lite/标准 FIFO 三种形态；HLS 内核作者和 RTL 框架作者对文档双签，后续任何一方改接口走变更评审。代码组织上建议独立目录与构建目标：黄金模型（不可综合 C/C++）、可综合内核（HLS 源 + pragma 策略 + 脚本化综合工程）、导出 IP（版本化产物入库）、RTL 框架（只依赖导出 IP 的稳定接口）、系统集成与测试。HLS 源不进 RTL 仿真的关键路径，集成方消费的是经过 cosim 和报告审查的固定 IP 版本，避免“每次系统仿真都重新综合”的不可接受耗时。

评审增量在普通 RTL review 之外增加四项：综合报告评审（实际 II vs 目标、延迟、资源对比预算、接口端口数与突发能力）；接口审查（tlast 语义、空帧/零长度、复位行为、错误状态上报）；测试审查（C 功能覆盖率、定点误差、cosim 背压/异常激励、与黄金模型的自动比对结果）；可综合性审查（无动态内存/递归/不可预测循环、数组映射与分区合理、工具版本锁定）。团队协作模式常见两种：算法工程师拥有内核并对报告指标负责、RTL 工程师评审并拥有系统集成（适合算法驱动产品）；或设少量“HLS 专家”角色承接软件团队的 C 模型做工程化（适合转型期团队）。无论哪种，都必须避免反模式：软件团队“扔个 C 文件过墙”给硬件团队，双方都不懂生成微架构，出问题无人能调。接口契约和评审清单就是防止过墙的制度成本。

九、原型到量产的演进：HLS 作为可执行规格书

HLS 在项目生命周期里最优雅的角色之一是“可执行规格书（executable specification）”：原型/预研阶段全 HLS 快速得到可运行系统，量产期把真正卡资源或延迟的内核逐个重写为手写 RTL，而 HLS 版本继续作为这些手写内核的黄金参考。这个模式把“文档规格会过时、代码规格才同步”的原理用到硬件：手写 RTL 的 testbench 直接复用 HLS 的 C 测试向量和参考输出，功能等价性由同一套激励证明，重写风险大幅下降；同时团队不必在架构不确定时提前为极限优化付费。演进路径通常是：阶段一，全 HLS 打通端到端（证明算法和系统假设）；阶段二，测量——在真实系统负载下找瓶颈内核（资源 top5、带宽 top5、延迟关键路径），用数据而不是直觉决定重写顺序；阶段三，按收益排序重写（一个 DSP 内核的手写优化可能释放整块器件余量，而一个控制面重写毫无收益）；阶段四，每次重写保持系统行为，回归全集，HLS 版本归档保留。

这一流程也回答了“HLS 代码能不能直接量产”的问题：能否量产取决于产品约束而不是工具血统。若器件余量充足、团队验证扎实、工具链长期可获得、生命周期内有升级路径，HLS IP 完全可以随量产出货（医疗、视频、工业领域大量先例）；阻碍往往来自认证（某些安全标准对“工具自动生成代码”的工具置信度要求）、长期供货（工具版本十年后可否复现）和极限成本。决策表建议：原型/演示/小批量——全 HLS；中等批量且资源有余——框架 RTL + 算子 HLS 直接量产；大批量成本敏感或安全认证——HLS 原型 + 关键内核 RTL，HLS 留作规格。把演进策略写进项目立项材料，就不会在后期陷入“要不要全部重写”的伪对立。

十、决策框架与一页纸结论

把全篇压缩为可在架构评审直接使用的决策规则。逐模块提问：接口是否需要逐拍精确（是→RTL）；是否直接依赖 IO/时钟/PHY 原语（是→RTL）；资源是否逼近器件极限或 BOM 对器件档位极敏感（是→RTL）；是否需要安全认证/形式审计（倾向 RTL）；数据流是否规则且算术密集（是→HLS）；算法在产品生命周期内是否会频繁迭代（是→HLS）；团队是否具备 C+微架构双重能力（HLS 的前提）；延迟要求是吞吐型还是确定反应型（后者→RTL）。系统级默认形态：时钟复位 CDC、PHY 周边、协议外壳、DMA/互联基础设施手写；数据面算子 HLS；两者之间只放标准流接口与寄存器块；所有 IP 无论来源走同一套版本、报告、cosim/仿真、集成回归。组织前提：工具版本锁定、综合报告进评审、接口文档双签、黄金模型与可综合代码分离、容量与性能预算在 HLS 阶段就用系统带宽模型校验。

一页纸结论：HLS 和手写 RTL 不是新旧替代关系，而是处在不同的确定性维度上——HLS 购买的是迭代速度和架构搜索能力，支付的是资源、逐拍可控性和工具依赖；手写 RTL 购买的是极限效率、全透明和长期可控，支付的是开发速度和门槛。专家的能力不是在立场上选边，而是能对每个模块判断这笔交易是否划算，并建立让两种代码在同一系统里同等可靠地共存的工程流程。“数据靠流用 HLS，时序靠拍用 RTL”这句话配上接口契约、黄金模型和报告评审，就是当代 FPGA 团队最务实的技术栈选择。

十一、人员与技能：培养能同时看懂两边的工程师

HLS/RTL 混合流程最大的隐性成本是技能断层：软件工程师写 C 但不懂生成电路，RTL 工程师懂硬件但不维护算法模型，结果是 HLS 内核在团队里成为“没人真正负责”的灰色地带。解决路径不是要求所有人全能，而是定义三层能力并培养衔接角色。算法工程师应掌握：综合模型的基本概念（什么操作一拍、什么导致反馈环、存储端口概念）、接口语义（stream 背压、突发、tlast）、定点化基本方法、如何读综合报告的 II/资源数字；他们不需要手写 RTL，但要能在报告里指认瓶颈。RTL/系统工程师应掌握：HLS 的接口综合与集成方式、dataflow 的代码形状约束、cosim 流程、生成 RTL 的质量判读；他们拥有框架和集成，评审 HLS 报告。**衔接角色（HLS 专家）**负责：复杂内核的微架构调优、工具版本和 pragma 策略、重写 RTL 的收益评估、培训和代码规范；这个角色可以由有软件兴趣的 RTL 工程师转型，通常比让纯软件工程师补硬件知识更快。

能力建设的实操手段：用同一个小内核（如 FIR、矩阵乘）做团队训练题，要求每人分别给出朴素 C、优化 HLS、手写 RTL 三版并比较 II/资源/延迟，差距会被直观地量化；把“读综合报告”列入设计评审技能清单；建立内核库，把经过验证的 HLS 模式（双缓冲、部分和、分块矩阵、流式 CRC 等）作为团队模板，新项目复制结构而不是重新试错。招聘和绩效上也要承认 HLS 工程是硬件工程：评价标准是生成 IP 的质量指标，不是 C 代码行数。技能问题解决了，专家 19 里的技术手段才有人能稳定执行；否则再好的流程也会卡在“报告红了没人知道为什么”。

十二、工具链、供应商与长期维护风险

选择 HLS 路线意味着把一部分设计自由度让渡给工具，长期项目必须把工具链风险显式管理。供应商锁定：主流 HLS 的 pragma、接口语义、ap_fixed 等类型、dataflow 行为都带供应商属性，跨厂商迁移不是重新综合而是重写优化层；缓解办法是把算法核心（纯 C/C++、无 pragma）与硬件映射层（pragma、接口包装、类型别名）分文件组织，迁移时核心不动、映射层重写。工具版本漂移：同一代码在新版本工具上 II、资源、时序可能变化（变好或变差），因此必须版本锁定（工具版本写入仓库和构建容器）、升级走专项回归（全部内核 cosim + 资源/时序对比 + 系统级测试），绝不允许工程师本地版本与 CI 不一致。长期可获得性：十年生命周期的产品要回答“2030 年能否复现今天的比特流”——保留工具安装介质、许可证方案（浮动许可证服务器的长期合同）、构建环境镜像；HLS 源和黄金模型一起归档，最坏情况下 RTL 重写仍有规格可循。

调试与透明度：生成 RTL 应保留可读层级和信号名，关键性能计数器在接口上暴露；不要依赖某版本特有的调度行为（比如恰好把某数组映射成 BRAM），下一个版本可能改变。许可证与构建成本：HLS 综合和 cosim 算力消耗纳入 CI 预算，内核多了之后需要分级（小改动只跑 C 仿真、夜间跑综合和 cosim）。质量审计：对安全相关或客户审计场景，评估生成代码的可追溯性要求（部分标准要求对自动生成代码也做评审或工具鉴定），这可能直接决定关键模块必须手写。把工具链当作一个有版本、有缺陷、会升级的“团队成员”管理，是 HLS 工程化不可省略的一环；忽视它的团队常见结局是“工具一升级，三个月的优化全废”。

十三、决策速查与收束：成熟团队的实际配比

用一组经验性的配比收束全篇，供项目立项时快速估算（具体数字按团队成熟度调整）：典型信号/视频处理产品中，RTL 框架与基础设施约占 30%～40% 的设计工作量和 60% 以上的系统关键路径，HLS 算子可占数据通路代码量的一半以上；通信/高速接口主导产品中手写 RTL 占绝对多数，HLS 只用于个别后处理；**算法快速迭代型产品（AI 边缘、原型）**中 HLS 可覆盖大部分数据面，RTL 收缩为薄薄的平台层。时间线上，架构与接口冻结阶段 RTL 先行（框架、时钟复位、DMA、协议外壳），算法探索阶段 HLS 并行快跑，集成阶段只允许符合接口契约的 IP 进入，量产阶段按测量数据决定哪些内核重写。判断一个团队是否真正用好 HLS 的检验标准：能否在不打开生成 RTL 的情况下，仅凭报告说出任意内核的瓶颈类型；能否在算法变更当天给出 II/资源/带宽的回归结果；HLS 内核的现场 bug 是否与手写 IP 一样有明确 owner 和回归；新成员能否凭接口文档独立集成一个新内核。

最后重申边界：HLS 不会让“不需要理解硬件的人”设计好硬件，它让理解硬件的人更快地设计硬件；手写 RTL 也不是身份象征，在规则流水数据通路上拒绝 HLS 通常是在为情怀支付工程周期。专家的立场应当是彻底的实用主义——在每个模块上问“用哪种方式，系统的总拥有成本（开发时间+BOM+风险+维护）最低”，并具备执行两种选择的能力。把接口契约定清楚、把黄金模型留好、把报告读明白、把工具链锁死，HLS 与 RTL 就能在同一个代码库里各司其职，这比任何“谁会取代谁”的争论都更接近工程的本质。

十四、案例对照：同一算法的三种实现决策

用一个具体例子把决策框架落地。某图像处理产品需要一个二维卷积模块：3×3 核、1080p60、8 位像素、系数可运行时配置。方案一，纯手写 RTL：行缓存（两行 BRAM）、窗寄存器、9 个乘法器树、流式 valid/ready、逐拍确定延迟，资源约若干 DSP/BRAM，延迟两行加数拍；这是接口和时序清晰的经典结构，一次性写死时最优。方案二，HLS：用嵌套循环+数据流窗口写法，pipeline 到 II=1，数组分区行缓存，axis 输入输出，生成结果在 DSP 数上接近手写，LUT/FF 通常多 10%～20%，开发时间以天计；当滤波核种类、位宽、分辨率会随客户需求变化时，这是明显更优的工程选择。方案三，HLS 原型后部分 RTL 化：产品量产发现该核处于资源瓶颈（差两个百分点就要选大一号 FPGA），把手写版本作为替换，HLS 版本保留为黄金模型，用同一视频序列做逐像素回归——这正是第九节“可执行规格书”模式的标准用法。

这个案例揭示三个普遍规律：决策单位是模块而非项目；是否手写取决于该模块是否在资源/延迟的关键路径上（用系统报告证明，而非猜测）；无论选哪条路，接口（流式、帧语义、背压）和验证（黄金模型、逐样本比对）都保持不变，替换成本才低。反过来的失败案例也常见：团队在控制状态机上坚持用 C 建模再让 HLS 综合，生成的握手逻辑面积大且不可解释，最后重写；或在图像数据通路上全部手写，算法规格改了三版，RTL 团队成为项目瓶颈。把“接口/控制手写、规则数据面 HLS、关键路径按测量重写”作为默认起点，再逐模块用证据调整，通常能得到总成本最低的架构。

HLS 与 RTL 之争的终局不是谁取代谁，而是设计流程中新增了一个抽象层级：算法 C 模型（规格）、HLS 微架构（快速实现与搜索）、手写 RTL（极限优化与协议原语），三者通过标准接口和黄金模型互通。成熟团队管理的是这个层级体系和它们之间的转换规则，而不是在工具选型上选边站。能熟练在三个层级间上下移动，是当代 FPGA/加速器工程师区别于单纯“写 Verilog 的人”或“写 C 的人”的核心竞争力。

常见坑对照

坑	后果	正确做法
全系统 HLS（含接口）	逐拍协议不可控	接口/CDC 手写
不看综合报告集成	II>1 还以为线速	报告审查过关
工具链版本漂移	综合结果变化	版本锁定管理
量产不重写关键核	资源撑大芯片	HLS→RTL 重写+等价验证
HLS 核接口非标准	集成困难	一律 AXI 标准接口
手写一切算法	迭代慢错过窗口	规则流水分给 HLS

相关与延伸

技术：HLS 深水区；复用：RTL 复用与参数化、IP 打包。 应用：FPGA 加速架构（专家层后续）、AI 推理加速（专家层后续）。

总结

HLS 与手写 RTL 是分层共存而非替代：规则数据通路上 HLS 调优后性能接近手写、开发快 3~10 倍、测试可复用 C 模型，适合 DSP 密集流水和算法高频迭代；代价是资源多 10~30%、时序保守、且在抽象层外无能为力——逐拍精确的接口协议（源同步/PHY）、时钟复位 CDC、特殊原语、资源功耗极限的模块必须手写 RTL。一句话边界："数据靠流用 HLS，时序靠拍用 RTL"。团队流程上用分层混合：接口/控制/基础设施手写为稳定框架，算法内核 HLS 综合成标准 AXI 接口 IP（C testbench+协同仿真等价验证、综合报告审查、工具链版本锁定），RTL 团队按普通 IP 集成。原型阶段可全 HLS 快跑，量产前把资源/性能关键内核以 HLS 版为黄金参考重写为手写 RTL，兼得速度与效率。
