FPGA 进阶 07：DSP48 与算术——乘加、滤波、资源推断与级联 ​

本文是 fpga/ 进阶层第 11 篇。前面讲时序时多次提到「乘法要推断进 DSP48」，这篇把它讲透：FPGA 做数字信号处理（滤波、FFT、矩阵乘、调制解调）为什么快，秘密就在专用硬核 DSP48E1/E2（Xilinx；Intel 叫 Variable Precision DSP Block）。它也是 时序收敛 里「让资源走快车道」的关键。

本文要回答的问题 ​

  • 乘法为什么不能用 LUT 堆，非得用 DSP？
  • DSP48 内部有什么、一个周期能做什么？
  • Verilog 怎么写才能让工具推断出 DSP（而不是掉回 LUT）？
  • MAC、FIR、复数乘法怎么映射？级联 cascade 为什么能跑高频？
  • 资源报告怎么核对 DSP 用没用上？

一、DSP48 是什么：一颗专用算术硬核 ​

每个 DSP slice 本质是一条「乘法 + 加法/累加」硬连线的数据通路（以 DSP48E1 为例）：

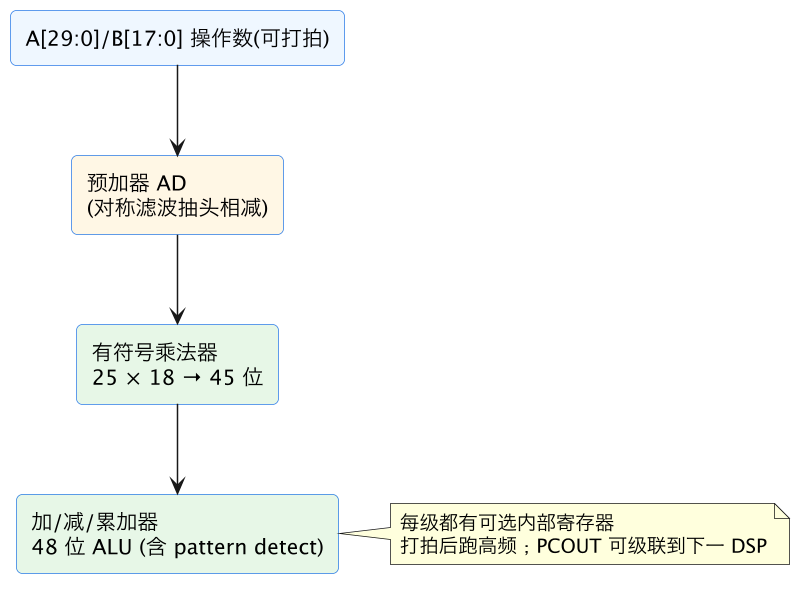

FPGA 进阶 07：DSP48 与算术——乘加、滤波、资源推断与级联 示意图（第 2 张）
  • 一个周期完成 MAC（乘加）：P = A×B + C 或 P = P + A×B（累加）；
  • 原生有符号 25×18 乘法（UltraScale+ 更宽），48 位累加输出；
  • 内置预加器（适合 FIR 对称抽头 A−D 再乘）、模式检测（舍入/饱和/比较）；
  • 每级都有可选流水线寄存器，打满拍能跑器件最高频率；
  • 专用级联布线 PCIN/PCOUT，多个 DSP 串成链不占通用逻辑。

对照之下，用 LUT+进位链搭同样的乘法器：一个 18×18 乘法要几百个 LUT、逻辑层级深、布线长，又慢又占资源。FPGA 里 DSP slice 数量是有限且专门的宝贵资源，所有乘法/乘加都应尽量落到 DSP。

二、怎么写才能推断出 DSP48 ​

综合器能不能把 RTL 映射到 DSP，取决于写法。推断 DSP 的 checklist：

  1. 操作用时序逻辑、结果用 reg：乘法器输入/输出打拍。纯组合乘法有时也能进 DSP，但打拍后既稳又能利用 DSP 内部寄存器跑高频。
  2. 位宽匹配原生宽度：有符号操作数落在 18×25 附近；过宽（如 32×32）会拆成多个 DSP，属正常。
  3. 输出打拍、启用内部寄存器：把乘法/累加结果在 DSP 内寄存（MREG/PREG），频率最高，也最能帮助时序收敛。
  4. 别给 DSP 内部寄存器加异步复位：很多器件 DSP 内部寄存器不支持异步复位/置位，加了会把这级逻辑弹出 DSP、落到 LUT。
  5. 用 signed：有符号运算显式声明，避免工具按无符号多耗资源/位宽算错。
  6. 结构规整：连续乘加链让工具识别为 FIR/累加，自动走级联。

推断 vs 强制：写得规范工具会自动推断；想强制可加属性 (* use_dsp48 = "yes" *)（作用于模块/信号；Vivado），或综合时选 DSP 策略。写完一定查综合日志和资源报告：DSP48 数量是否如预期增加、LUT 是否异常暴涨。

三、典型映射：MAC、FIR、复数乘法 ​

3.1 乘加累加器（MAC） ​

verilog
// 每拍做 acc += a*b，一个 DSP 完成（有符号、打拍、无异步复位到内部）
module mac #(parameter WI=18, WO=48)(
    input  wire clk,
    input  wire signed [WI-1:0] a, b,
    input  wire clr,                 // 用同步清零，别用异步复位弹 DSP
    output reg  signed [WO-1:0] acc
);
    always @(posedge clk) begin
        if (clr) acc <= 0;
        else     acc <= acc + a * b;   // 推断为单个 DSP48 的 MUL+ACCUM
    end
endmodule

3.2 FIR 滤波 ​

FIR 输出 y[n] = Σ h[k]·x[n−k]，是一条「系数×延迟线样本、再求和」的乘加链。写法要点：延迟线用寄存器/BRAM 存样本，每个抽头一个乘法，求和写成规整的累加链，工具会把多个 DSP 用 cascade 级联串起来；对称 FIR（h[k]=h[N-1-k]）还能用 DSP 预加器先 x[n−k]+x[n−(N-1-k)] 再乘系数，省一半乘法器。系数用 signed 定点、ROM 存系数。

3.3 复数乘法 ​

(a+jb)(c+jd) = (ac−bd) + j(ad+bc)，要 4 个乘法 + 2 加/减（或优化成 3 乘法），映射到 4 个（或 3 个）DSP；FFT/解调里大量用，配合级联和内部打拍跑高频。

四、级联 cascade：让一串 DSP 跑满频率 ​

DSP slice 有专用级联端口（PCOUT→PCIN 传累加结果，ACOUT→ACIN 传操作数），走芯片上为 DSP 专门铺的高速布线，不经过通用布线、几乎不占 LUT/额外延迟。FIR 抽头求和树、长累加、大位宽乘法拆块，都靠它把成百上千个 DSP 串成一条流水链，频率极高、时序好收敛。

用好级联的关键：

  • 让乘加/累加结构规整对称（一条链顺序累加），工具自动识别用 PCOUT/PCIN；
  • 在求和链中间别插入普通 LUT 逻辑或乱序相加，会打断级联、被迫走通用布线；
  • 对称 FIR 善用预加器；系数/数据路径打拍数一致对齐。

五、位宽、溢出与定点 ​

  • 结果位宽要留够：两个 N 位有符号数相乘是 2N 位；累加 K 次再扩 log2(K) 位。DSP 的 48 位 P 口就是为累加留的余量，别过早截位导致溢出。
  • 有符号/无符号：DSP 原生有符号，全程 signed；无符号乘法可扩展 1 位符号或按器件支持配置。
  • 定点小数：FIR/FFT 系数是定点小数，统一小数点位置（Q 格式），乘加后按 [定点 DSP 设计]（规划 #30）讲的截位/舍入/饱和处理，避免精度损失或溢出。
  • 同步清零代替异步复位：累加器清零用同步 clr，别用异步复位到 DSP 内部寄存器（会弹出到 LUT）。

六、资源核对与典型现象 ​

现象可能原因排查/做法
LUT/FF 暴涨、乘法路径时序差乘法没推断进 DSP、用 LUT 搭查资源报告 DSP 数；按第二节 checklist 改代码
DSP 用了但频率上不去没打内部寄存器、没用级联打满 M/P 寄存器；规整累加链用 cascade
累加结果偶发错位宽不够溢出结果留足 2N+log2K 位
有符号结果出错没用 signed、按无符号算全程 signed、统一 Q 格式
级联断开、走通用布线求和树插了 LUT/乱序顺序规整累加，Device 视图确认 cascade
滤波器抽头多用双倍 DSP没用预加器对称 FIR 用 pre-adder 省一半乘法

资源核对：实现后 Report Utilization 看 DSPs 占用是否符合预期（几个乘法/乘加对应几个 DSP），若 DSP=0 而 LUT 异常高，就是乘法掉回 LUT，必须修。

常见坑对照 ​

坑后果正确做法
乘法用 LUT 实现慢、占资源、时序差写规范让工具推断 DSP48
给 DSP 内部寄存器异步复位逻辑弹出 DSP 到 LUT用同步 clr，不异步复位
纯组合大乘法不打拍逻辑深、WNS 红输入/输出打拍，用内部 M/P 寄存器
累加不扩位宽溢出错数2N + log2(K) 位、用满 48 位 P
有符号数忘 signed结果/资源不对全程 signed、Q 格式统一
求和树写乱级联断、频率低规整顺序累加，善用预加器/级联

相关与延伸 ​

前置：时序收敛方法（乘法进 DSP 是收敛快车道）、FIFO 设计。 后续：BRAM/URAM 存储设计（数据通路另一大硬核）；定点/截位见规划 #30 定点 DSP、FIR/FFT 实现见 #31。 IP 总览：常用 IP 核。

一句话总结 ​

FPGA 做信号处理快，靠的是专用硬核 DSP48（Intel 叫 DSP Block）：一个 slice 内置有符号 25×18 乘法器 + 48 位累加/ALU + 预加器，单周期完成 MAC，还有专用级联布线把成百上千个 DSP 串成流水；乘法绝不能让工具用 LUT 搭（几百 LUT、逻辑深、时序差），要按 checklist 让 RTL 推断进 DSP——操作数/结果用 reg、打拍用上内部 M/P 寄存器、位宽匹配原生宽度、不给内部寄存器异步复位（用同步 clr）、全程 signed，必要时 (* use_dsp48="yes" *) 强制，写完查 Utilization 确认 DSP 数增长、LUT 没暴涨；MAC/FIR/复数乘都映射成乘加链，FIR 对称抽头用预加器省一半乘法、规整累加让工具走 PCOUT/PCIN 级联（中间别插 LUT 打断）即可跑满频率；位宽按「2N + log2(累加次数)」留够防溢出，定点小数统一 Q 格式、截位/饱和交给定点篇——核心心法：把算术喂给 DSP、把存储喂给 BRAM、让流水打满拍。
