翻转率是什么：信号翻得越勤，芯片为什么越耗电
更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 16 篇。同样一块芯片、同样跑在 1GHz、0.8V，跑满矩阵乘法和跑
while(1)空转，耗电可以差出一截。差别不在工艺库、不在电压频率——那些都没变——而在有多少根信号线在真正地 0↔1 翻转。这个量就是翻转率，是动态功耗公式里唯一由「负载内容」决定的变量，也是功耗模型现算 switching power 时必须喂给工具的输入。格式细节可对照 VCD 与 SAIF 活动数据，系统地图见低功耗导读。
本文要回答的问题
- 同一颗芯片跑不同程序，功耗为什么差这么多？
- toggle rate 和 activity factor（α）是一回事吗，怎么换算？
- 工具怎么知道每根线翻了多少次——VCD、SAIF 各扮演什么角色？
- 仿真没覆盖到的节点，工具拿什么填，为什么这种数不能签收？
- 为什么时钟网络永远是翻转大户？
一、翻转率：动态功耗里的「使用强度」旋钮
回看第 01 篇的动态功耗公式：
P_switching = ½ · α · C · V² · fC 由工艺和版图定死、V/f 由工作点定，唯一随「当前在干什么」实时变化的就是 α（活动因子/翻转率）。数据通路在做有用运算时大量节点 0↔1 跳变，α 大；空闲、时钟被门控、数据保持不变时 α≈0。低功耗优化的一大半，本质就是在不丢功能的前提下压低 α：时钟门控让空闲子树 α 直接归零，操作数隔离让无效数据不进加法器，总线编码减少相邻跳变。
二、两个容易混的单位：toggle rate 与 activity factor
工具和文档里翻转率有两种常见表达，差一个 2f 的系数，混用会让功耗差一倍：
| 名称 | 含义 | 典型取值 |
|---|---|---|
| toggle rate（TR） | 单位时间（或每时钟周期）0↔1 跳变的总次数（上升+下降都算） | 时钟 = 2 次/周期；随机数据 ≈ 1 次/周期 |
| activity factor α | 一个时钟周期内发生 0→1（上升沿） 的概率 | 时钟 = 1；随机数据 = 0.25 |
因为一次完整的 0→1→0 含一次上升、一次下降，所以 TR（次/周期）= 2α。公式里带 ½ 的写法用的是 α（只数上升沿），不带 ½、直接乘「翻转总次数」的写法用的是 TR。读报告/脚本时先确认对方用哪个口径，这是功耗对账里最常见的 2× 错误来源。
- 随机数据上限：若每拍数据完全随机且与历史独立，α=0.25、TR=1 次/周期。真实结构化数据通常更低。
- 时钟特例：时钟每周期必翻，α=1、TR=2，是全芯片翻转率最高、负载又最大的网络——这正是时钟树占芯片两三成功耗的原因（后续时钟树功耗篇展开，时钟树物理见 CTS）。

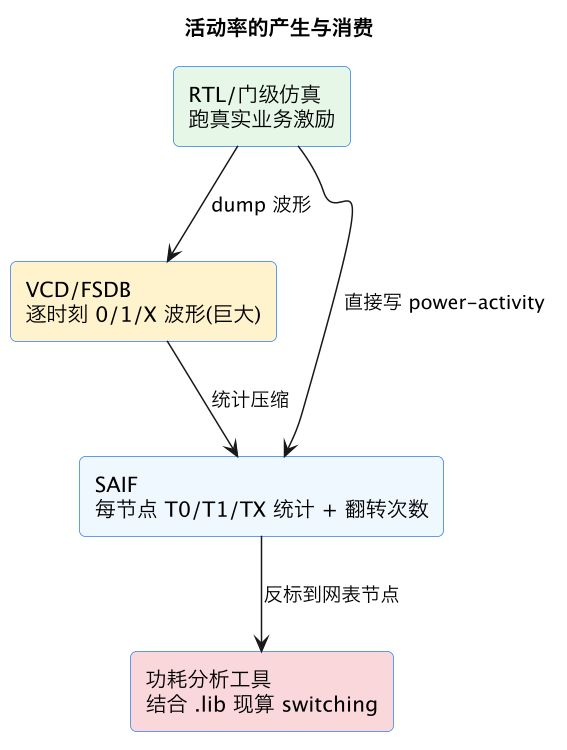

三、翻转率从哪来：VCD 回映成 SAIF
工具不会自己猜业务负载，翻转率要从真实仿真里统计出来，链路是：
- VCD（Value Change Dump）：逐时间点记录每个信号的取值变化，信息全但文件巨大（复杂 SoC 几秒仿真可达 GB 级）。
- SAIF（Switching Activity Interchange Format）：只保留功耗需要的统计量——每个网络的 0 态时间
T0、1 态时间T1、翻转次数等，体积小得多，是喂给功耗工具的标准形态。可由 VCD 回映（mapping）生成，也可由仿真器直接$toggle统计写出。 - 工具拿到 SAIF 后，把每个节点的翻转率反标（annotate）到网表对应网络，再按 功耗模型逐节点算
½CV²并求和。这正是 DPA 动态功耗分析「真实激励下功耗」的数据入口，格式细节见 VCD 与 SAIF。
四、仿真没覆盖到的节点怎么办：默认翻转率
SAIF 通常覆盖不到所有节点（没跑到的模块、黑盒、复位未释放的部分）。对这些 UNOBSERVABLE 节点，工具用默认翻转率（default toggle rate）填充，常见取 0.1~0.2 次/周期或 α=0.1。这是一种「假设」，不是实测：
- 早期架构估算（还没有 RTL/激励）时，全芯片都只能用默认翻转率，得到的是数量级估算，用于方案对比，不能当签收数；
- 签收级分析必须报告覆盖率与默认填充比例：若 30% 节点靠默认值填充，结论的可信度就要打折，标注成「估算级/参考级」而非「签核级」；
- 最危险的是错版错窗口：SAIF 来自旧 RTL、或采集的是初始化阶段而非稳态业务窗口，翻转率整体失真却不容易被发现——所以 DPA 流程把「build_id/采集窗口/场景/默认填充清单」列为必查头信息（方法见 DPA 技术报告）。
五、可核验算例：翻转率怎么改变功耗
沿用第 15 篇的节点：C=20 fF、V=0.7V、f=100MHz，单节点开关功耗 P = ½·C·V²·f·α_equiv，先算 ½CV²f = 0.5×20e-15×0.49×1e8 = 0.49 µW（对应 α=1 的满翻转）。
| 场景 | 活动因子 α | 该节点 P_sw |
|---|---|---|
| 随机数据上限 | 0.25 | 0.123 µW |
| 典型业务默认 | 0.10 | 0.049 µW |
| 空闲/数据保持 | 0.02 | 0.0098 µW |
| 时钟门控关掉 | 0 | 0 |
同样的硬件和工作点，仅 α 从 0.10 降到 0.02，该节点动态功耗就降到约 1/5；降到 0（门控）则连这部分动态电一并消失。这给出低功耗最直接的直觉：与其让没用的逻辑陪着翻，不如让它别动。 但要记住 α 救不了漏电——时钟门控后管还通电，漏电照旧，那是电源门控的地盘。
六、翻转率的空间分布：热点不是平均分的
平均翻转率会骗人。真实芯片里活动高度不均：数据通路、乘法器、总线在业务态翻得凶；控制寄存器、配置空间、待命的外设几乎不动；时钟网络则永远满翻。工具按层次和类别纵切/横切报告（方法见报告判读），正是为了找出「高翻转率 × 重负载电容」的交集——单根翻转率高但负载很轻的线不耗电，真正的热点是又重又爱翻的节点，比如驱动大位宽总线、深时钟树的节点。
几类典型节点的翻转率画像：
| 节点类型 | 活动强度 | 说明 |
|---|---|---|
| 时钟树根/主干 | 恒满（α=1） | 负载还最大，往往单类占比最高 |
| 使能有效的数据通路 | 高且随业务波动 | 矩阵/FFT 时 α 大，空闲时塌 |
| 高位宽数据总线 | 相邻样本相关时中等 | 编码/重排可降相邻跳变 |
| 配置/状态寄存器 | 很低 | 只在初始化/异常时变 |
| 被时钟门控的子树 | 0 | 使能无效时整树停摆 |
| 复位未释放/黑盒 | 未知 | 靠默认值填充，不可签收 |
七、工程上怎么用好翻转率
- 给对激励比换更贵的工具更重要：再准的库配一个不代表业务的 SAIF（如复位波形、合成随机向量）也算不出真实功耗。选稳态业务窗口、覆盖典型/重载场景，是后续功耗预算实战示例篇的前提。
- 报覆盖率：在结论里写清 SAIF 覆盖了多少节点、默认填充占比，把数字分成签核级/估算级/参考级（固化做法见 DPA SOP）。
- 架构期用分场景默认值：对计算密集块给高 α、外设给低 α、时钟恒 1，比全芯片一个 0.1 更接近真实。
- 优化侧主动压 α：让综合器推断时钟门控、数据不相关时做操作数隔离、总线低位宽传输与门控使能，这些在后续《低功耗 RTL 直觉》篇展开。
- 别忘了 α 的边界：它只压低动态功耗，碰不到漏电；要在深睡把电掐断得靠电源门控。
八、信号概率与毛刺：翻转率不只是「数据翻几次」
进一步看，翻转率由两部分构成，工具和高级功耗分析会分开建模：
- 功能翻转（functional toggling）：时钟沿采样后数据真正改变引起的翻转，每个时钟周期至多一次，由信号概率决定——若信号取 1 的静态概率是 P1，独立情况下每拍 0→1 的概率是
P1·(1−P1)，在 P1=0.5（即 α=0.25）时最大。这解释了为什么随机数据是翻转率上限、使能信号/常置控制位翻转很少。 - 毛刺翻转（glitch toggling）：组合逻辑因多路输入到达时间不同，输出在稳定前产生的额外 0→1→0 跳变。深组合、进位链、乘法器在一个周期内可能毛刺多次，使局部翻转率显著高于功能值，且毛刺只占时间、结果无用，是纯浪费的动态功耗。
工程上对应两类压 α 的手法：功能翻转靠时钟门控、操作数隔离、数据编码在架构/RTL 层压（见手段全景）；毛刺翻转靠流水线切段（缩短每级组合深度）、均衡到达时间、门控输入在 RTL/综合阶段消除（后续毛刺与无效翻转篇展开）。签收时若用零延迟仿真统计翻转率会漏掉全部毛刺，只有读入门级延迟（SDF）的时序仿真或工具的毛刺传播分析才能反映这部分，这也是门级功耗通常高于 RTL 估算的原因之一（时序反标格式见 UPF/.lib/SDF）。此外，信号在 X 态停留的时间（TX）占比过高往往意味着复位未释放或激励问题，会同时拉低翻转率可信度，应在 SAIF 头信息里一并检查。
九、门控时钟与翻转率统计：别把「被门控的周期」也计进去
用仿真统计翻转率时有一个必须澄清的细节：时钟被门控（ICG 关闭）的那些周期，下游节点没有时钟沿，根本不应该计入「可能翻转的周期数」。若统计工具把这些停钟周期也当成普通周期摊薄，算出的平均翻转率会偏低，进而低估门控使能打开时的真实活动、或在跨模块汇总时产生口径混乱。规范的 SAIF 区分「节点存在有效时钟的时间/周期」与「停钟时间」，功耗工具按门控后的有效使能时间计算时钟功耗和下游翻转，这样门控省下的时钟树功耗才会正确体现为相应网络活动率归零（时钟门控机理见时钟门控直觉）。
由此得到一个验证 SAIF 可信度的实用检查：时钟门控单元使能信号（enable）的有效比例应和该子系统的实际忙闲占空比对得上。若一个号称「90% 空闲」的模块，其 ICG enable 翻转/有效统计却接近 100%，多半是激励没进空闲场景、或 SAIF 采集窗口选错（采成了初始化/压力测试波形），此时报告给出的动态功耗偏乐观或偏悲观都不足为凭。这也是功耗分析两条线强调「先核工况再看数字」、以及 DPA 流程要求 SAIF 头必须带场景与窗口信息的原因（采集规范见 DPA 技术报告、VCD/SAIF 格式）。翻转率从来不是一个纯技术中间量——它是「业务负载」在电路上的投影，投影选得对不对，比工具精不精确更决定功耗结论的成败。
这一篇在知识体系里的位置
- 公式里 α 的位置与物理来源 → 第 01 篇《功耗从哪来》、第 02 篇《动态 vs 静态》；
- 工具拿到翻转率后怎么查库现算 → 第 15 篇《功耗模型是什么》；
- VCD/SAIF 的格式与回映细节 → VCD 与 SAIF 活动数据、DPA 专题；
- 采集窗口/覆盖率/默认填充的可信度纪律 → DPA 技术报告；
- 翻转率热点怎么从报告里读出来 → 第 10 篇《功耗报告怎么读》。
总结
一句话总结：翻转率是动态功耗公式 P=½αCV²f 里唯一由「正在跑什么负载」决定的量，同样的芯片、电压、频率下，跑满运算与跑空循环的功耗差主要来自信号 0↔1 翻转密度的不同，因此低功耗优化很大程度上就是在不丢功能的前提下压低活动因子 α（时钟门控把空闲子树压到 0、操作数隔离挡住无效数据、总线编码减少相邻跳变）；它有两种必须分清的口径——toggle rate 数的是每周期翻转总次数（上升+下降）、activity factor α 数的是 0→1 概率，二者 TR=2α，公式里带不带 ½ 正对应这两种口径，混用会造成最常见的 2× 对账错误，其中随机数据上限 α=0.25/TR≈1 而时钟恒为 α=1/TR=2 且负载最大，这就是时钟网常年占芯片两三成功耗的根因；翻转率不能靠猜，签收级数据要从跑真实业务激励的仿真经 VCD（逐时刻波形、巨大）统计/回映成 SAIF（每节点 T0/T1/TX 与翻转次数、轻量）再反标到网表节点，由工具结合 .lib 按 ½CV² 逐节点现算，仿真没覆盖到的 UNOBSERVABLE 节点只能用 0.1~0.2 的默认翻转率填充、属于假设而非实测，所以结论必须附采集窗口、覆盖率与默认填充比例并据此分成签核级/估算级/参考级，且要严防旧 RTL、错窗口、初始化波形当稳态业务这类错版错配；可验算的例子（C=20fF、V=0.7V、f=100MHz 时 α 从 0.10 降到 0.02 节点动态功耗降到约 1/5、门控到 0 则该部分归零）说明压低 α 立竿见影，但翻转率只能消动态功耗、碰不到通电就存在的漏电，后者要靠电源门控彻底断电。
