时钟门控直觉：把不用模块的时钟关掉，到底能省多少、怎么实现 ​

更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 04 篇。前面几篇建立了公式和两笔账，从这一篇开始进入「怎么省」。省电手段有一条收益—代价阶梯，而时钟门控（clock gating, CG）站在最低、最该先做的那一级：最简单、最成熟、综合工具能自动插入，却往往能拿下芯片动态功耗里最大的一块。速览可读芯片设计域枢纽《低功耗设计直觉》，系统地图见低功耗导读。

本文要回答的问题 ​

  • 为什么「时钟」本身是芯片里最耗电的网络之一？
  • 时钟门控到底关掉了什么？状态会不会丢？
  • 为什么要专门的 ICG 单元，不能简单用一个与门控制时钟？
  • 写 RTL 时要怎么编码，综合器才会帮你自动插门控？
  • 门控粒度怎么权衡？它和电源门控、DVFS 的边界在哪？

一、为什么时钟是头号目标：α≈1 的「永动机」 ​

回忆动态功耗公式 P = α·C·V²·f（见《功耗从哪来》）。把它套到时钟网络上，会发现三个因子全是「最坏」的：

  • 活动率 α≈1：时钟每个周期都从 0→1、1→0 翻转一次，是全芯片翻转最规律、最勤的信号；普通数据信号大多数周期保持不变，α 远小于 1。
  • 负载电容 C 巨大：时钟要送到全芯片几乎每一个触发器的时钟引脚，扇出极大；为了让时钟几乎同时到达（控制偏斜 skew），还要插入一连串缓冲器、走专门的长线，连线电容惊人。
  • 频率 f 最高：时钟就是芯片里跑最快的那个信号。

三者叠加，使时钟树（含各级缓冲器和它驱动的触发器时钟端）常占到整颗芯片动态功耗的两三成甚至更高。更深一层：哪怕某个模块当前没活儿干，只要时钟还在送，它的触发器就每个周期被「踢」一下，时钟网络和触发器内部照样充放电。于是最自然的想法出现了——模块闲着时，干脆别给它送时钟沿。 这就是时钟门控。时钟树本身怎么被综合出来，见芯片设计域的时钟树综合 CTS；时钟为什么这么耗电的专门拆解，见后续时钟树功耗篇。

二、它关掉了什么：止翻转、保状态、电没断 ​

时钟门控在「通往某个模块的时钟路径上」加一个受控开关（门控单元），由该模块的使能信号 EN 决定时钟通断：

  • EN=1（模块要工作）：时钟正常通过，触发器照常按时钟沿更新；
  • EN=0（模块空闲）：时钟被挡住，模块内触发器收不到时钟沿。

后果要分清三件事，这是与电源门控最关键的区别：

项目时钟门控后
触发器翻转停止（收不到沿，动态翻转功耗大幅下降）
触发器里存的状态保持不变（只是没新沿，数据还在）
电源仍然接着，所以漏电照旧
恢复工作极快，EN 拉高、下一个时钟沿就能继续跑

所以一句话定位：时钟门控止住的是动态功耗（最耗电的时钟网络翻转 + 触发器无谓更新），它省不了漏电；但因为不用断电，状态不丢、恢复只要一个周期、几乎没有唤醒代价。 这正是它被当作「零代价、最先做」手段的原因。对比「彻底断电、连漏电一起省但要保存恢复状态」的电源门控，见《低功耗设计直觉》与后续《三种省电模式对比》篇。

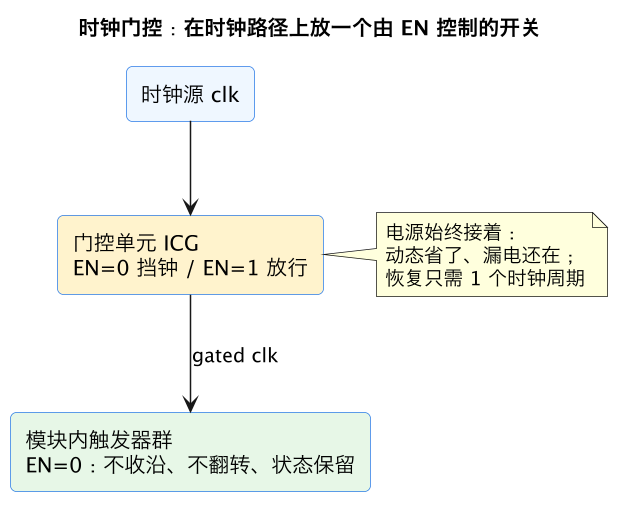

时钟门控：在时钟路径上放一个由 EN 控制的开关（第 2 张）

三、为什么用 ICG，而不是直接拿「与门 + 使能」控时钟 ​

直觉上「gclk = clk AND en」就能挡钟，为什么工程上要用专门的集成门控单元 ICG（Integrated Clock Gating cell）？核心是**毛刺（glitch）**问题。

时钟是时序的命根子，门控后的时钟上任何一个窄毛刺都可能被触发器误当成有效时钟沿，导致寄存器被错误翻转、状态错乱。如果 en 随便在时钟高电平期间变化，简单与门输出就可能产生毛刺。标准 ICG 单元内部典型做法是「一个低电平有效的锁存器 + 一个与门（或等效结构）」：

  • 让使能信号只在时钟为低电平时被采样进锁存器、在时钟高电平期间保持稳定；
  • 这样门控只发生在安全的半周，输出门控时钟干净、无毛刺；
  • ICG 还被做成标准单元，时序库专门为它建了门控相关检查，布局布线和时序/功耗分析都认它。

正因为有这些坑，工业实践几乎从不让设计者手搭门控逻辑，而是写好 RTL、让综合工具自动推断并插入 ICG。手工在时钟里加逻辑是时序禁区（参见时钟与复位和无毛刺时钟切换的同源纪律）。

四、RTL 怎么写，综合器才会自动插门控 ​

最常见的来源是带使能的同步时序逻辑。当你写出「使能有效才更新、否则保持」的寄存器时：

verilog
// 写法 A：显式时钟使能风格——综合器很容易推断成 ICG
always @(posedge clk) begin
  if (en) begin
    q <= d;
  end
  // en=0 时 q 自然保持
end

如果一个 ICG 能同时门控一批共享同一使能条件的触发器，比给每个触发器单独加使能多路选择器更省面积、更省电，综合器会自动识别这种模式，在这组寄存器的时钟根上插入一个 ICG。反过来，下面这种「先同步复位/装载、逻辑分散」的写法可能让使能条件难以汇聚，门控率就低。工程上几条实用直觉：

  • 让一组寄存器共享清晰、稳定、提前生成的使能条件（如模块级 enable、valid、片选），便于工具汇聚成一个门控；
  • 使能信号尽量在时钟低电平窗口前就绪，满足 ICG 的建立/保持检查；
  • 不要为了省电自己在 RTL 里操作时钟，靠编码风格 + 综合选项 insert clock gating 让工具插 ICG；
  • 综合/功耗报告里可看「推断出多少个 ICG、门控覆盖了百分之多少的触发器」，门控覆盖率是常用的低功耗前端指标。

（这些是直觉与编码习惯；ICG 内部结构、使能推断细节、粒度权衡与报告解读在进阶层《时钟门控设计》展开。）

五、门控粒度：太粗省不到，太细不划算 ​

门控「按多大一块」来切，是有取舍的：

  • 太粗（整颗芯片/大子系统一个门控）：块里只要还有一小部分在忙，整块都得开着，门控率低、省不到点上；
  • 太细（几个触发器一个 ICG）：ICG 单元本身有面积和功耗，门控网络和使能逻辑也增加复杂度，可能省的电还抵不上开销，且使能信号满天飞影响时序；
  • 适中：通常按「功能模块 / 可独立空闲的 IP / 寄存器组」划粒度，例如空闲时单独门控 UART、SPI、某个 DMA 通道、一块缓存的访问逻辑。

这与第 07 篇《电源域是什么》是同一种「按活跃度和可独立关停程度分组」的思想，只是一个停在时钟、一个断到电源。

六、边界：它省不了什么，何时要上更重的手段 ​

把时钟门控放回低功耗导读那条收益—代价阶梯，边界很清楚：

  • 能省：时钟树与触发器的动态翻转功耗；恢复几乎零成本，状态不丢。是最先、最普遍应用的手段，绝大多数 SoC 默认全开。
  • 省不了：① 漏电——电源还接着，先进工艺长时间待机时漏电会成为主导；② 组合逻辑里因数据引起的翻转（那要靠操作数隔离、消毛刺）；③ ICG 自身和常开电路。
  • 何时升级：模块只是短暂空闲 → 时钟门控足矣；模块要长时间睡眠、且漏电占比高 → 需要电源门控彻底断电（代价是保持/隔离/唤醒延迟，见第 05 篇《电源门控直觉》）；需要在「还得继续跑」的前提下按负载省电 → 用 DVFS 调压调频吃电压平方红利（见电压与频率）。

一句话纪律：先用零代价的时钟门控把动态功耗能拿的都拿到，再考虑动电压、动电源这些高收益但高复杂度的手段。 真实芯片里三者是叠加的——同一模块轻载时先 DVFS 降档，空闲时门控时钟，长时间不用再电源门控断电。
