FPGA 原型验证专题 40：多板多 FPGA 全局触发与时间对齐——跨片 trace 的同步系统 ​

更新时间：2026-09-13。本文是模块 D 第二篇。39 商用原型调试 IP 深跟踪/动态探针/可见性预算讲调试 IP 的四块能力，其中"全局触发"本篇展开；22 Gate 域信号采集 ILA/trace/带宽深度权衡讲单设计的门级采集，13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频讲跨片 TDM 机制——本篇回答一个看似简单、实则坑很多的问题：多片 FPGA 各自在跑、各自在记 trace，怎么让它们"在同一瞬间停"，并把几份独立波形按同一个时间轴拼成一条完整的系统级因果链。

一、为什么单 FPGA 的免费午餐在多片后消失 ​

单 FPGA 里，探针、触发比较、存储全在一个时钟体系下：触发条件命中，同一个时钟沿通知所有探针停采，波形按同一时钟编号天然对齐。多 FPGA 原型里这个前提全部不成立：

  • 各片 FPGA 是独立器件，有各自的时钟树，哪怕同源也有相位/偏斜差异（27 在电路仿真 ICE 与协同加速模式 接线/时钟纪律）；
  • 触发条件可能在 A 片产生，但要看的信号分布在 A/B/C 三片，必须把"A 片命中"这个事件传过去，而传播要花若干周期；
  • 跨片信号走 TDM（13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频），物理上一个时钟周期传多路逻辑信号，采到的物理波形不等于逻辑波形，必须重组；
  • 多板时触发信号还要经过板间接连接器/电缆，引入延迟和抖动。

不解决这三件事，结果就是：A 片在第 100 万周期停了，B 片停在 100 万零 3 周期，C 片 TDM 波形还没法直接读——三份 trace 拼不起来，跨片死锁（A 等 B、B 等 C 这类最常见的多片 bug）永远定位不清。

二、两大支柱：全局触发网络 + 统一时基 ​

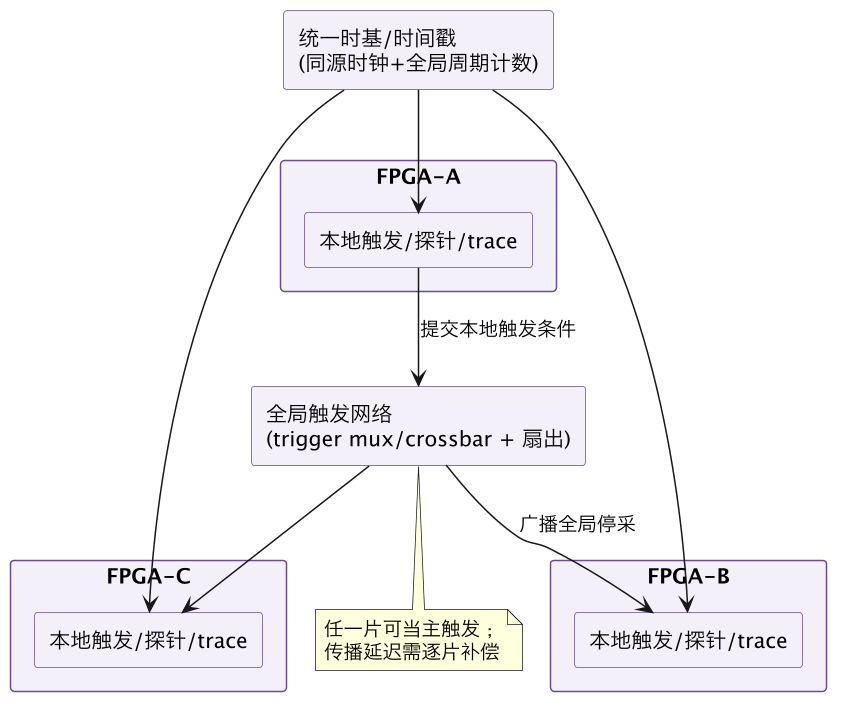

FPGA 原型验证专题 40：多板多 FPGA 全局触发与时间对齐——跨片 trace 的同步系统 示意图（第 2 张）

**支柱一：全局触发网络。**商用调试 IP（80 篇）在每片 FPGA 放触发接入/扇出单元，板上用一组专门的触发互联线（trigger crossbar/mux）把所有片连成网络：

  • 任意片可作触发源：本地触发条件（信号比较、状态机、序列、软件写断点寄存器）上报到触发网络；
  • 逻辑组合：支持多片条件的 AND/OR（如"A 片发出请求且 B 片未应答持续 N 周期"才触发），这是抓跨片死锁的关键；
  • 统一扇出：全局触发经网络广播到所有片的探针，保证大家以约定方式停采（立即停/采完预设 post 窗口再停）；
  • 触发优先级与屏蔽：多用户/多触发源场景下避免互相干扰（农场分时，F2 主题）。

**支柱二：统一时基与时间戳。**光同时停还不够，回溯时要知道每个样本的全局时间：

  • 同源时钟：所有片的 DUT 时钟/采样时钟来自同一个时钟发生器和分发树（68 篇 harness），这是时间对齐的物理前提；
  • 全局周期计数器：每片维护一个由全局时钟驱动的周期计数，trace 样本带全局时间戳；
  • 触发点为锚对齐：以全局触发到达时刻为时间零点，各片 trace 按本地时间戳映射到同一全局轴，自动算出片间偏移并对齐显示。

三、触发传播延迟：为什么不能"收到就停" ​

触发从 A 片传到 B/C 片要走互联、过寄存器打拍，不同片路径长度不同。若各片"收到触发就立刻停"，实际停采时刻差一个传播延迟，记录的窗口就错位。两种标准处理：

  1. 预先标定 + 周期补偿：综合/布线后已知每片相对触发源的路径周期数，停采时各片按已知偏移把停点拉齐（相当于每片在本地"虚拟触发时刻"对齐）。这要求触发网络延迟是确定性的——因此触发线要走固定、已时序收敛的路径，不能用普通可被 TDM 调度的通用互联。
  2. 全局同步停采屏障：触发先置一个"即将停采"标志，等一个所有片都能到达的同步屏障（barrier）周期，再在下一个公共对齐沿统一停。代价是停采点比真实命中晚几个周期（用 pre-trigger 窗口补回死前历史）。

工程上两种常混用：触发网络走确定性延迟路径用于精确定位命中点，屏障用于保证跨片存储窗口一致。

四、跨片 TDM 信号的逻辑时序重组 ​

这是多片 trace 最特殊的一步。跨片逻辑信号经 TDM 后，物理通道在一个物理周期内轮流承载多路信号（13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频），探针在物理侧采到的是"时隙 0=信号 X、时隙 1=信号 Y……"的交错流。还原成设计者能读的逻辑波形，需要调试 IP 利用 TDM 调度元数据（时隙表）+ 全局时间戳做反交错：按调度表把每个物理样本拆回各逻辑信号、映射回全局逻辑周期。

要点：

五、多板机柜：触发与时基的物理实现 ​

系统大到跨多块板（板间经连接器/背板/电缆，35 多 FPGA IO 引出与引脚规划 连接器/电平/SI/取舍），同步要考虑物理层：

  • 独立时基分发 vs 级联：机柜级用专用时钟/触发分发（时钟缓冲树、等长走线、星形或短链拓扑），避免多级板级联把偏斜和抖动累积起来；
  • 触发线专用且等长：跨板触发通道预留专用差分对、做长度匹配，和高速数据通道分开规划；
  • 上电建链与自检：上电后触发网络要有发现/训练流程（识别在线的片数、标定各路径延迟、验证每片都能收/发触发），把"触发网络通不通"做成一个独立于 DUT bring-up 的自检项——先确认同步网络健康，再调芯片逻辑，否则会把"触发没传到"误判成"DUT 没触发"；
  • 热插拔/换板后的再标定：农场里板卡更换、走线变动后路径延迟可能变化，需重新标定（F2 农场主题）。

六、没有全局同步时的典型误诊 ​

理解了机制，就认得这些症状：

症状很可能的同步问题处理
三片停采点对不上，因果差几周期触发传播延迟未补偿标定路径延迟/启用屏障对齐
跨片信号波形呈周期性乱码TDM 时隙表版本不匹配/未重组核对时隙表与比特流版本（61 篇）
片内与跨片信号总差固定拍数TDM 固定延迟未扣对齐时扣除割边延迟
偶发只有部分片停采触发线误码/某片未在网跑触发网络自检、查连接
长时间运行后逐渐漂移时钟非同源/未用统一时基改同源时钟+全局周期计数
换板后同步失效路径延迟变了未重标定重新建链标定

七、上电后：多板同步系统的 bring-up 顺序 ​

同步系统是多板平台上最该"先于 DUT 调通"的基础设施。给一套经过验证的加电自检顺序：

  1. 物理层先查：时钟发生器输出和分发树到每片的时钟电平/频率用示波器或片内时钟计数确认；触发差分对无反接、无松动（多板环境线缆故障占比不低）。
  2. 单点环回：让 FPGA-A 发一个已知 pattern 的触发脉冲，先在同板内环回收发，验证本板触发 IP 和时钟域跨越逻辑。
  3. 逐片入网：按星形拓扑逐片加入触发网络，每加一片执行发现握手——报告在线片数、收发链路误码计数、该片相对主片的路径延迟标定值。
  4. 全局停采演练（不挂 DUT）：在测试计数器上让 A 片产生触发，读回所有片停拍时的计数值。正确结果应是经延迟补偿后完全一致或只差已知常数；若差值随机变化，先查时基是否同源，再查补偿表。
  5. TDM 重组自检：在已知割边上注入固定变化 pattern（如行走的 0/1），重组还原后与激励逐位比对，验证时隙表版本正确——这一步能在调真实芯片前抓住"比特流与时隙表不匹配"这类静默错误。
  6. 长跑漂移测试：连续自由计数数小时后再触发对齐，检查时间戳有无累积偏差；有偏差说明存在异步域或计数器回绕处理缺陷，不能带去调偶现 bug。
  7. 最后才加载真实 DUT：前六步全绿再跑芯片逻辑。此后 DUT bring-up 中任何"触发没反应"都可以明确归因到 DUT，而不是同步基础设施。

换板或重新走线后，第 3、4 步必须重跑（延迟标定变了）。把这套自检做成平台固件一键脚本、结果存档（农场里多块板轮换时这是可追溯性的前提，F2/F3 主题）。

八、一个真实跨片死锁的同步定位过程 ​

把机制串成一次完整排查，最能说明为什么同步系统是调试能力的前提。现象：多片原型上跑网络流量，约半小时后全系统停摆，软件报所有通道超时；单片局部 trace 看各自的状态机都"卡在等对端"。

  1. 先确认同步基础设施健康：跑上电自检七步（上一节），触发网络在线数、延迟标定、TDM 重组 pattern 全绿——排除"触发没传到/时隙表错"这类平台噪声，确保接下来看到的是真问题。
  2. 设跨片组合触发：利用触发网络的 AND/OR，条件定为"片 2 的入队 valid=1 且片 3 的出队 ready=0，持续超过 50 万周期"。这个条件在任何单片上都表达不了，是多片死锁的直接刻画。
  3. 全局停采、对齐回采：命中后三片同时停，以全局周期计数为轴对齐，各取触发前 200 万周期；片内全速的握手信号 + 跨片信号按时隙表重组并扣除固定 TDM 延迟。
  4. 读因果链：对齐后的波形显示片 3 的 credit 返回通道在某次 TDM 帧里与一个高优先级流的请求发生反压，credit 停在片间；片 2 因 credit 耗尽停止入队；而片 3 的仲裁器在"等一个永不到达的片 2 新请求"状态——典型的跨片信用与仲裁环路死锁，根因是两个反压条件跨片后形成了循环等待。
  5. 证据移交：导出已对齐的 FSDB（含全局时基和版本指纹），附最小流量脚本和复现概率（约 1/40，半小时窗口），交仿真加断言复现；修复后用同一触发条件在原型连续运行 80 次窗口未再命中（按 43 原型结果可信度分级 可签核/可决策/仅参考与报告规范给置信度陈述）。

这个案例的关键不是 bug 本身，而是：**没有跨片组合触发就刻画不了条件、没有全局时基和 TDM 重组就拼不出因果、没有先做同步自检就会浪费大量时间怀疑平台。**这三样正是 80/81 篇存在的理由。

九、时间对齐的精度边界：能对齐到什么程度 ​

全局时基解决的是"逻辑周期对齐"，但它有明确的精度边界，理解边界才能正确使用 trace：

  • 能做到的：在同一个 DUT 时钟（或其整数分频/同源时钟）域内，各片事件对齐到确定的逻辑周期；TDM 割边信号在扣除固定调度延迟后与片内信号在同一逻辑时间比较；跨板经确定性触发路径对齐到"同一停采屏障"。这对功能/死锁/性能相对分析完全够用。
  • 做不到（也不该宣称）的：它不提供物理纳秒级对齐——板内时钟树偏斜、跨板电缆延迟、各自 I/O 单元的传播差都在亚周期量级且不被逻辑计数器感知；因此不能用多片 trace 去判建立保持违例、亚稳态窗口或真实电气时序，那是 STA 和示波器的领域（43 原型结果可信度分级 可签核/可决策/仅参考与报告规范）。
  • 异步域的处理：DUT 中本来就存在的异步时钟域（27 在电路仿真 ICE 与协同加速模式 接线/时钟纪律）之间没有全局周期对齐这回事，trace 只能分别打各自时基、在跨域同步点（握手/FIFO 边界）做事件关联；强行给异步信号排"先后几纳秒"是错误用法。
  • 触发分辨率：组合触发条件在跨片时的判定本身要跨时钟采样，触发时刻相对真实命中可能有 1~数个周期的固定偏移——这就是为什么定位靠 pre-trigger 窗口和逻辑因果，而不是"触发那一拍"。

一句话：同步系统给你的是可复现的逻辑因果序，不是物理时间标尺。报告 trace 结论时按这个口径描述，就不会越界。

十、工程纪律小结 ​

  • 时钟与触发网络在平台准备期（不是 bring-up 期）就按 68 篇 harness 设计好、单独验证；
  • 触发走确定性、已时序收敛的专用路径，不与 TDM 通用互联混用；
  • 每个构建产物都要带上与其一致的 TDM 时隙表和延迟标定，纳入版本五件套；
  • trace 工具链默认输出"已重组、已对齐、已扣除 TDM 延迟"的全局时间轴波形，把复杂度留在平台侧而不是让每个调试者手工对；
  • 跨片接口信号默认进可观测池（80 篇），因为多片死锁几乎都体现在割边握手。

与系列及现有篇目的链接 ​

总结 ​

一句话总结：单 FPGA 里触发即采、波形按同一时钟天然对齐是免费午餐，多 FPGA/多板原型上则必须自建一个同步系统，因为各片是独立器件、时钟树有偏斜、触发要从产生片传播到所有片且路径长度不一、跨片信号还被 TDM 在物理上交错成时隙流、多板又叠加连接器和电缆延迟，不同步就会出现"A 停在 100 万周期、B 停在 100 万零 3 拍、C 的跨片波形读不懂"，使 A 等 B、B 等 C 这类最常见的多片死锁无法定位；系统靠两大支柱——全局触发网络（每片放触发接入扇出单元，经专用 trigger crossbar/mux 互联，任一片可作触发源、支持跨片条件 AND/OR 以抓跨片死锁、统一广播停采、带优先级与屏蔽防多用户互扰）和统一时基（所有片同源时钟加分发树、每片维护全局周期计数给样本打时间戳、以全局触发为锚把各片 trace 映射到同一时间轴）；触发传播不能"收到就停"，要么按布线后已知的各片路径周期数做确定性延迟补偿把停点拉齐（故触发线必须走固定、时序收敛、不参与 TDM 调度的专用路径），要么先置将停采标志、等所有片到达同步屏障后在公共对齐沿统一停并用 pre-trigger 窗口补回命中点历史；TDM 跨片 trace 要用 Compiler 分区生成的同一份时隙表加全局时间戳做反交错重组，时隙表必须与比特流版本严格一致（纳入 61 篇版本五件套）否则信号张冠李戴还不报错，并扣除割边信号的固定 TDM 延迟才能与片内信号在同一逻辑周期比较，重组后导出 FSDB/VCD 与仿真 trace 叠加对账；机柜级要做独立时钟/触发分发、等长专用差分触发线、上电先跑触发网络发现与延迟标定自检再调 DUT 逻辑（否则会把"触发没传到"误诊成"DUT 没触发"）、换板后重新标定；看到三片停采点差几拍先查传播延迟补偿、跨片波形周期性乱码先查时隙表版本、片内外信号差固定拍先查 TDM 延迟扣除、部分片不停先跑网络自检、长跑漂移先查是否同源时钟；纪律上时钟与触发网络在平台准备期就单独设计验证、每个构建带上匹配的时隙表和延迟标定、工具链默认输出已重组已对齐已扣延迟的全局波形、跨片接口信号默认进可观测池，把同步复杂度留在平台侧而不是让每个调试者手工对波形。
