FPGA 进阶 24：块设计 IP Integrator——图形化连线、地址自动分配与校验
本文是
fpga/进阶层第 28 篇。Zynq 入门已用块设计搭过 PS+PL，这篇把 IP Integrator（IPI） 机制讲透：块设计不是黑盒，而是「图形化生成顶层连线 RTL」；理解 Block/Connection Automation 替你连了什么、Address Editor 怎么映射、Validate 查什么，才能既享受自动化又不被连错。
本文要回答的问题
- 块设计到底生成了什么？能混入手写 RTL 吗？
- Block/Connection Automation 替我连了什么？
- 接口（interface）连线和散线的区别？
- Address Editor 地址怎么分配、漏了会怎样？
- 中断怎么汇聚？Validate Design 查什么？
- 块设计 vs 纯 RTL 怎么选？
一、块设计是什么：图形化生成顶层 HDL

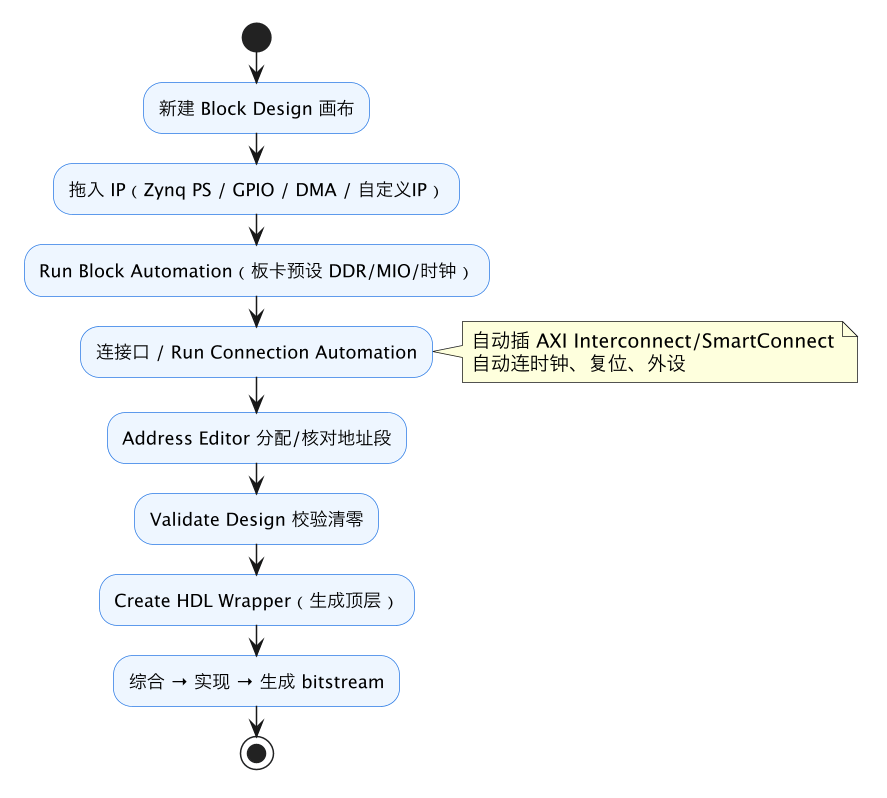

块设计 .bd 记录「实例化哪些 IP、参数、接口连接」，最终 Create HDL Wrapper 生成可综合 Verilog/VHDL 顶层，和普通 RTL 一起综合。手写逻辑可打包成自定义 IP 或用 module reference 拖入混用。
二、接口（Interface）连线：一次连一束
IPI 里引脚大多聚成接口：S_AXI（AXI 总线一束）、AXI_STREAM、时钟、复位、中断。拖一根接口线就连上地址/数据/valid/ready 等几十根，工具按协议自动配对。
- Run Block Automation：插入/配置处理系统，应用板卡预设（DDR 型号、MIO 固定 IO、引出 FCLK 时钟）；
- Run Connection Automation：一键连主/从接口，自动插入 AXI Interconnect / SmartConnect（交叉、位宽转换、时钟域转换），自动引时钟（PS FCLK 或时钟向导）和复位（Processor System Reset 的
peripheral_aresetn），自动连外设到板卡引脚； - 自动化 ≠ 全对：它按默认连，可能选错时钟源、漏连复位、连错接口。连完必须 Validate + 逐根核对时钟频率/复位极性/地址。
三、Address Editor：主设备访问从设备的地址段
主设备（PS GP 口、DMA）访问从设备（AXI GPIO、寄存器 IP、DMA 控制口）前，要给每个从口分配唯一地址段：
| 项 | 说明 |
|---|---|
| Auto Assign | 自动从基地址起分段（如 0x4000_0000，每段 4K/64K） |
| 漏分配/冲突 | 软件访问不到正确从机（无响应/访问到别处），Validate 常报未映射 |
| 范围 | 要覆盖从机寄存器实际用量；软件 xparameters.h 基地址源于此 |
| 多主设备 | 每个主设备都要映射它要访问的从设备段 |
四、中断与校验
- 中断：多个 PL 中断用 AXI Interrupt Concat 汇聚，再接 AXI Interrupt Controller（INTC） 或直接进 PS 的
IRQ_F2P，软件注册中断处理（如 DMA 完成中断）； - Validate Design 检查：接口完整连接、时钟/复位存在且频率匹配、地址映射无冲突、位宽兼容。报错必须清零，警告逐条看懂再决定是否忽略。
五、块设计 vs 纯 RTL
| 用块设计 IPI | 用纯 RTL |
|---|---|
| Zynq PS + 多 AXI 外设 + DMA 拼装 | 自研数据通路、时序紧凑逻辑 |
| 自动互联/时钟/复位/地址，快且少错 | 精细控制流水/资源，diff/review 友好 |
| 图形化，异构系统一目了然 | 纯文本，版本管理干净 |
实践：算法/数据通路用 RTL 写好、打包成带 AXI 接口的 IP，再到块设计里和 PS/DMA 拼系统。 块设计建议用 write_bd_tcl 导出 Tcl 纳入版本管理（可重建、可 diff），比直接提交二进制 .bd 可控。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 闭眼点 Automation 不核对 | 时钟源/复位/地址连错 | Validate 清零 + 逐根核对 |
| 从设备漏分配地址 | 软件访问无响应 | Address Editor 分配且无冲突 |
| 地址段没覆盖寄存器空间 | 高地址寄存器访问不到 | 范围 ≥ 实际寄存器跨度 |
| 中断没接/没 concat | 软件收不到中断 | Concat+INTC 汇聚到 PS IRQ |
| 直接提交二进制 .bd | 难 review/难复现 | write_bd_tcl 脚本化管理 |
| 复杂数据流也硬拼 IP | 不可控、时序差 | 自研逻辑打包 IP 再拼装 |
相关与延伸
前置/配套：Zynq 入门（PS/PL、启动）、Zynq 数据交互（DMA/中断/地址）、AXI4 完整与互联（Interconnect 原理）、AXI-Lite 从机（自定义 IP 寄存器接口）。 RTL 复用与 IP 打包见 #40；Zynq PS/PL 深水区见专家层。
一句话总结
Vivado 块设计（IP Integrator）本质是「图形化生成顶层连线 HDL」：拖 IP、按接口（一束 AXI/时钟/复位）连线，Block Automation 配处理系统和板卡预设、Connection Automation 自动插 AXI Interconnect/SmartConnect 并连时钟/复位/外设，最后生成可综合 wrapper——自定义 RTL 可打包成 IP 或 module reference 混用。Address Editor 给每个从口在主设备地址空间分配唯一地址段（漏分配/冲突则软件访问不到），中断用 Concat+INTC 汇聚；Validate Design 必须清零且逐根核对时钟频率/复位极性/地址，自动化按默认连、可能连错。分工上异构多 IP/Zynq 系统用 IPI 拼、自研数据通路用 RTL 写再打包成 IP，块设计用 write_bd_tcl 脚本化纳入版本管理。
