FPGA 专家 33：时间敏感网络——给以太网装上全局时钟和时刻表 ​

本文是 fpga/ 专家层第 36 篇。网络管线基础见 专家 32，确定性低延迟思路见 专家 35，多板时钟分发见 专家 43。

一、两层基石：先对齐时间，再按表发送 ​

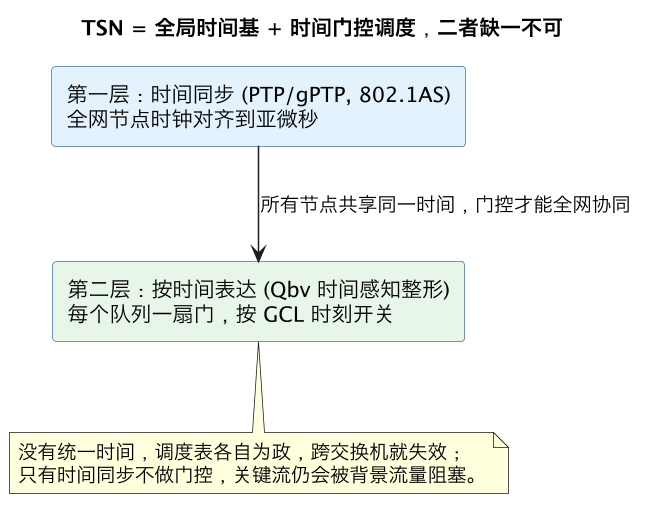

TSN = 全局时间基 + 时间门控调度，二者缺一不可（第 6 张）
bash
802.1AS/gPTP 对时（硬件时间戳 + 伺服）
        │ 全网共享纳秒级时间基
        ▼
Qbv 门控列表（TDMA 时间表）→ 每端口队列按拍开关 → 确定窗口
        + Qbu 帧抢占（缩短保护带）
        + Qci 入口过滤 + CBS 整形 + 802.1CB 双发选收

二、PTP/gPTP 实现要点 ​

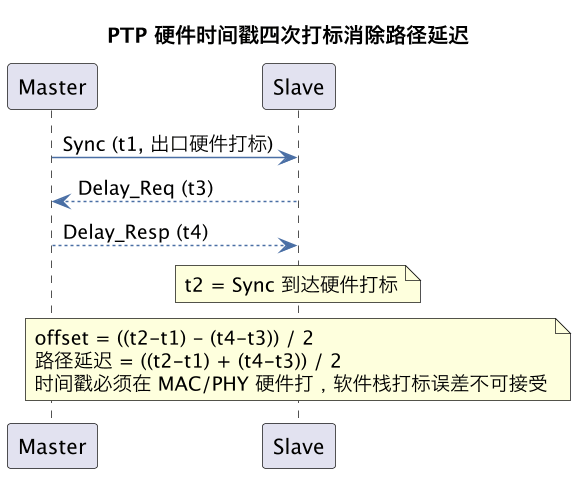

PTP 硬件时间戳四次打标消除路径延迟（第 7 张）
  • 打戳点：MAC↔PHY 参考面，位置决定精度；PHY 延迟标定。
  • 报文组：Sync/Follow_Up、Delay_Req/Resp；透明时钟累加 correctionField 驻留时间。
  • 伺服：频率调谐（数字调频或 MMCM 微调）+ 相位对齐；失锁进入 holdover。

三、Qbv 调度器在 FPGA 里的形态 ​

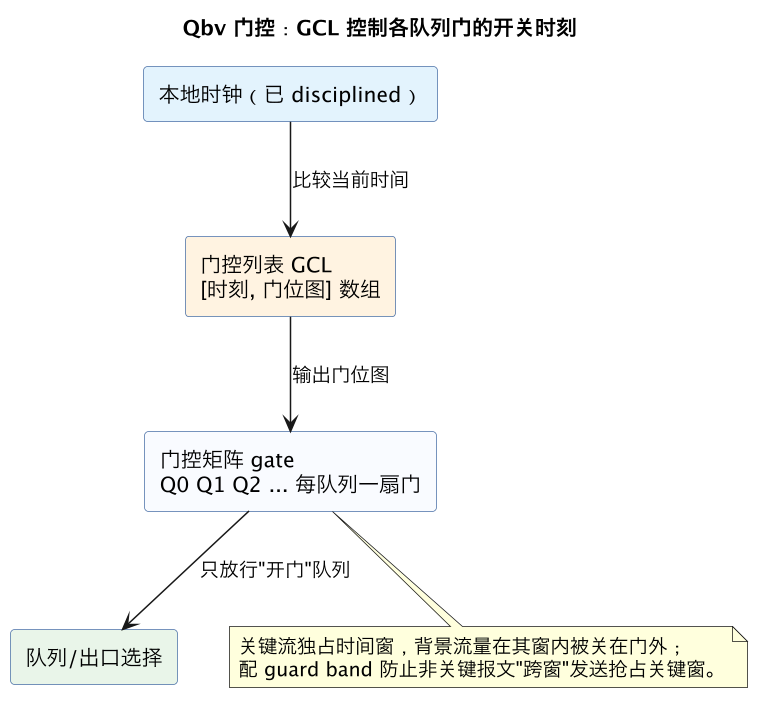

Qbv 门控：GCL 控制各队列门的开关时刻（第 8 张）
bash
全局时钟(ns tick) ──► 门控列表引擎 ──► 8 队列门向量 ──► 发送仲裁 ──► MAC
                        ▲ 周期循环/在线更新                 │
                  保护带：窗口前停发长帧；Qbu 允许抢占分片 ◄┘

设计纪律：门切换与帧边界的处理、调度表原子切换、时间基与业务时钟同源。

四、协议族速查 ​

标准作用
802.1AS (gPTP)全网时间同步（TSN 剖面 PTP）
802.1Qbv时间感知整形，TDMA 门控
802.1Qbu帧抢占
802.1Qci入口流过滤/门控/监管
802.1Qav (CBS)信用整形（平滑流）
802.1CB (FRER)帧复制消除，路径冗余

五、落地与测试 ​

场景：工业控制替代现场总线、车载骨干、电力差动、广电 ST 2110。测试关注：主从时间偏差与漂移、最坏端到端延迟（不是平均值）、调度表一致性、抢占正确性、断链/失同步故障注入。

六、PTP 时钟伺服的深水区：从时间戳到 disciplined local clock ​

PTP 的表面是“交换几个时间报文”，本质是在从时钟里重建一个与主时钟对齐、且持续被驯服（disciplined）的本地硬件时钟。这条链路里每一段都可能把纳秒级精度吃光，值得逐层拆开。首先是时间戳打在哪：软件栈里打戳（中断后由操作系统读时间）会经过协议栈调度、中断延迟，抖动可达几十到上百微秒，只能用于普通 PTP；要做 gPTP/IEEE 802.1AS 的纳秒~亚微秒级，时间戳必须在硬件 MAC/PHY 层对 Sync/Delay_Req 报文的特定点（通常是帧起始 SFD 越过 MII 的时刻）打戳，并把该硬件时间戳随描述符回送软件。FPGA 的优势正是可以把打戳点放到最贴近 PHY、完全确定的位置，甚至在同一个时钟域里打，绕过商用网卡时间戳位置不透明、不同驱动行为不一的麻烦。

从四个时间戳到时钟偏差，要理解延迟测量的完整机制。两步消息模式下：主在 t1 发 Sync（t1 在 Follow_Up 里告知），从在 t2 收到；从在 t3 发 Delay_Req，主在 t4 收到并回 Delay_Resp。假设双向链路延迟对称，路径延迟 delay = ((t4−t3) − (t2−t1)) / 2，时钟偏差 offset = (t2−t1) − delay。这里的关键假设是前向与反向延迟对称；一旦不对称（上下行波长不同的光链路、不同 PHY、中间设备处理时间不恒定），算出的偏差会系统性偏移，且 PTP 本身无法发现——这是工程上最隐蔽的精度杀手。缓解方法包括：测量并写入固定的非对称校正、用边界时钟/透明时钟减少未知中间跳、对 PHY 发射/接收固定延迟做标定补偿、选用同一双向介质。

时钟伺服（servo） 是把一次次有噪声的 offset 测量变成平滑时钟调整的控制环。不能一测得偏差就硬调本地时钟（测量含噪声、会让时钟抖），通常用 PI 控制器：根据 offset 的比例项和积分项，输出一个频率调整量（frequency correction，调本地可调时钟的频率字，让它逐渐追上），而不是反复做时间跳变（time step，跳变会破坏单调性、让依赖时间递增的 Qbv/日志/时间戳出错）。FPGA 实现里，本地时钟常用一个带高精度频率调谐字的数字时钟（DDS/累加器）或可调计数器：以高于所需分辨率的速率累加，调谐字提供亚纳秒级频率控制；伺服环可在软核/主机上低频运行（每秒几次到几十次）算 PI 输出，硬件时钟只负责高分辨率计时和打戳，形成“慢环算校正、快环守时间”的分工。伺服要处理的边界问题：主时钟丢失/切换时进入 holdover（用最后频率字自由运行并评估漂移）、时间戳异常值剔除（一个坏点不能让时钟猛跳）、初始大偏差时的收敛策略（先粗调步进、进入小偏差再连续驯服）。

多跳网络与透明时钟决定大规模部署的精度。普通透明交换机转发 PTP 报文时每跳都加自己不确定的排队延迟，误差逐跳累积；透明时钟（TC） 交换机测量 PTP 报文在本设备的驻留时间（residence time）并写进报文的 correctionField，从时钟把它扣掉，等于消除了中间存储转发延迟；边界时钟（BC） 则在每个端口重新运行 PTP、逐级再生时间，隔离级联抖动，但级联多时仍有误差累积。在 FPGA 交换/网桥上实现 TC，需要在报文入口打精确时间戳、出口再打戳、把驻留时间增量地写进转发中的报文 correction 字段——这要求 Qbv 调度与 PTP 处理协同，保证时间报文本身走最高优先级、驻留可测。gPTP（802.1AS）在此之上定义了整网最佳主时钟选择（BMCA）和所有桥接设备必须参与时间同步的约束，把“尽力而为的 PTP”收紧为“全网时间一致”的确定性时基，这正是 Qbv 调度能跨设备对齐的前提。

验证 PTP 系统要测的不是“能不能同步”，而是统计指标和边界行为：锁定后的 offset 分布（均值、P99、最大值，亚微秒目标要用独立的高精度时间间隔分析仪或双端口自环测，不能用被测系统自己的时钟去测自己）、长时间漂移与温度变化下的保持能力、主时钟切换/链路中断/报文丢失时的收敛与 holdover、背景流量打满时时间报文是否仍被优先处理而不产生排队抖动。把 PTP 当作一个带控制环、有明确精度 SLA 的子系统来设计和测试（而不是“跑个 ptp4l 看看 offset 很小”），是 TSN 项目成败的基础——Qbv 再完美，建立在一个抖动的时基上也毫无意义。

七、Qbv 时间感知整形器的硬件实现与门控调度 ​

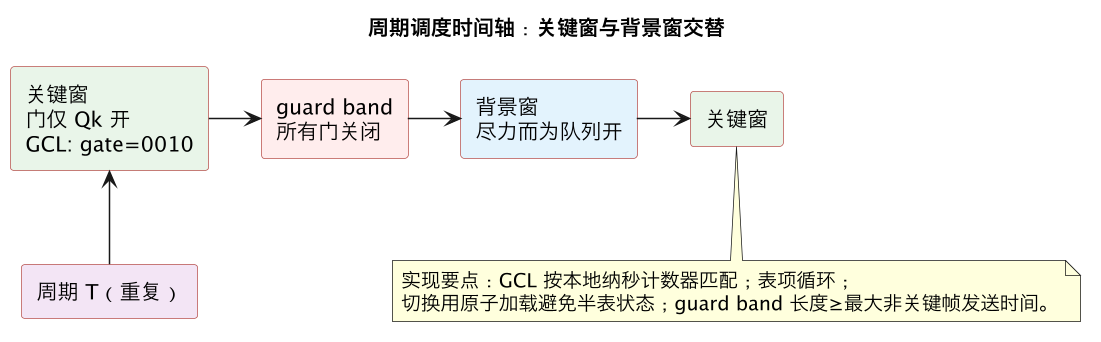

周期调度时间轴：关键窗与背景窗交替（第 9 张）

Qbv（802.1Qbv，时间感知整形器/TAS）是 TSN 保证“确定性流不被背景流量阻塞”的核心机制，其硬件实现和调度表管理是 FPGA 工程师真正要啃的部分。基本思想是：在交换机/网卡的出端口，把流量分成若干流量队列（traffic class），每个队列对应一个传输门（open/closed）；一张**门控列表（gate control list, GCL）**按全局时间周期性地规定“在每个时间间隔，哪些队列的门开着”。关键流（如控制帧）被安排在专属时间窗，该窗内它的队列门开、所有可能产生长帧阻塞的其他队列门关，于是关键帧到达后不必等待任何背景长帧，端到端延迟变成“沿路径各跳窗口之和”，可计算、有上界。

实现 Qbv 的第一个工程难点是线速线口下的门控与帧边界问题。以太网帧不能在中间被掐断（除非用帧抢占），如果门刚关闭时一个背景长帧已经开始发送，它会占住链路直到发完，可能冲掉紧接着的关键窗。标准给出的对策是保护带（guard band）：在关键窗之前预留一段等于最大帧传输时间的间隔，期间不允许启动非关键帧，代价是损失一些带宽、增大延迟；更先进的是帧抢占（802.1Qbu/配合 802.3br），把帧分成可抢占的“preemptable”与不可抢占的“express”片段，关键 express 帧到来时可暂停（在合法的分片边界打断）背景帧先发，发完再续传，从而把保护带缩到很小。FPGA 实现抢占需要 MAC、CRC（片段校验）、对端重组能力的协同，复杂度明显上升，是否启用要看对保护带开销的容忍度。

调度表（GCL）的生成与管理是软件和硬件的接缝，也是落地最容易出问题的地方。GCL 是一条按时间排列的门控命令序列（每条含各队列门状态和持续时间），周期重复；它必须满足：每个关键流在每个周期有足够窗长发送其帧（含帧间隔、最坏排队）、多流窗口不冲突、整网各设备的窗口按数据流向和逐跳延迟错开（端到端调度，常由 CNC 集中计算或用工具离线生成后下发）。硬件要存 GCL、用本地 PTP 时钟驱动其推进、在精确时刻切换门状态，并支持多表原子切换（配置新调度时不能在表执行一半撕裂，通常双 bank：当前活动表 + 待激活表，在指定的未来时刻 baseTime 整体切换）。还要处理时钟与调度的交互：baseTime 是全局时间，设备必须在 PTP 锁定后才启用调度；本地时间若被伺服步进调整（尤其向后跳），可能与正在执行的 GCL 冲突，因此强调锁定后只做频率微调、避免运行中跳时。

与其他整形/调度机制的配合常被忽略却决定真实行为。Qbv 管“时间窗”，但同一窗内若多个队列门都开，谁先发还要靠严格优先级或 Credit-Based Shaper（Qbv 常与 CBS/802.1Qav 联用做音视频带宽预留）或异步 TAS（ATS）；入端口需要流识别/过滤（PSFP，per-stream filtering and policing，802.1Qci）把不属于关键流的帧挡在门外，防止错误配置或恶意流量占用保护窗；还要有帧复制与消除（FRER）、路径冗余配合，保证确定性流不仅按时到达还不丢。设计时要明确“一条关键流”的完整保障链：入口被识别和监管（Qci）→ 沿路径每跳有专属时间窗且不被抢占（Qbv/Qbu）→ 带宽/突发有界（Qav/整形）→ 冗余路径容错（FRER）→ 全网同一时基（AS）。只实现一个 Qbv 门控而不做入口监管和保护带，实验室能演示，真实网络里会被配置错误和背景突发击穿。

验证 Qbv 必须围绕“最坏情况下关键流的端到端延迟上界”，而不是平均延迟。测试方法：背景端口用最大帧（1500/9000 字节）打满线速、在最不利相位注入关键帧（恰好赶在窗口边界、连续多周期、多关键流同时），测量关键流端到端延迟分布，确认有界且抖动在预算内；再叠加 PTP 抖动（时基偏差会直接转化为窗口错位）、调度表切换、拓扑多跳级联。需要能在 FPGA 里观测每个关键帧的入/出口时间戳、门状态历史、保护带/抢占事件，才能证明“没有一次关键帧被背景帧推迟”。把 Qbv 与 PTP 一起作为带 SLA 的确定性子系统做压测和回归，是 TSN 区别于普通以太网交换的核心工作量。

八、TSN 协议族全景与选型：不要把 TSN 当成一个协议 ​

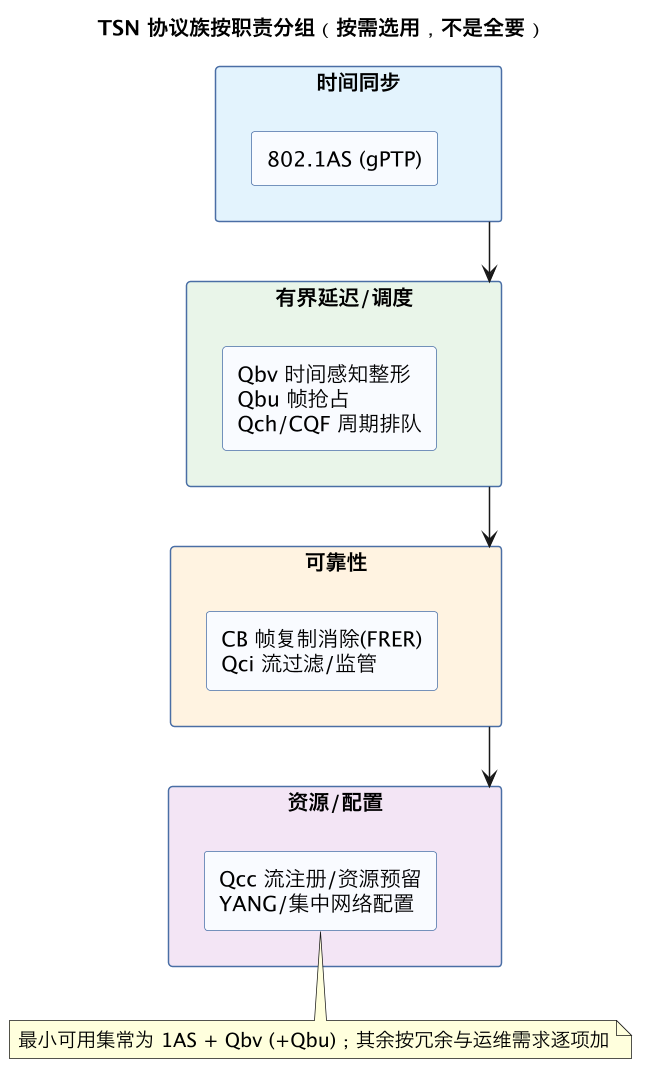

TSN 协议族按职责分组（按需选用，不是全要）（第 10 张）

“TSN”是 IEEE 802.1 下一组相互配合的标准集合，工程上最常见的错误是把它当成单一功能，结果只实现一半却以为有了确定性。按职责把协议族分成几组，选型时按需组合。

时间同步组：IEEE 802.1AS（gPTP）提供全网统一时基，是所有时间相关机制的地基；普通 PTP（1588）可在非 TSN 专用网络用，但 gPTP 对桥接行为和全网参与有更严格约束。

有界延迟/调度组：Qbv（时间感知整形器）用时间窗保证关键流不被阻塞，是硬实时主干；Qbu + 802.3br（帧抢占）减小保护带；Qav/CBS（基于信用的整形）为音视频流提供平滑带宽预留；Qch（循环排队与转发，CQF）让帧在固定的“周期缓冲”里逐跳前进，把端到端延迟变成周期的整数倍，简化数学上的有界性证明；ATS（异步流量整形，Qcr）提供不需要全网时间同步的逐跳整形。选型上：需要最严格确定性、可全网调度→Qbv（+Qbu）；想要简单可证明的周期级延迟→CQF；不能依赖全网时间但要流隔离→CBS/ATS。

可靠性与容错组：FRER（帧复制与消除，Qcb）沿不相交路径发两份副本，接收端去重，对单链路/单设备故障透明容错；PSFP（Qci，入口流过滤与监管）在交换机入口按流分类、限速、阻断，防止误配/恶意流量侵入保护窗；还有路径控制/预留相关能力。确定性要求高的工业/车载场景，Qbv 通常要和 FRER、PSFP 一起部署，否则“按时”但不“可靠”仍不达标。

资源管理与配置组：802.1Qcc 定义流预留、集中网络配置（CNC/CUC）模型，由集中控制器计算各设备的 GCL 和路径并下发；802.1Qcp YANG 模型支持设备管理；还有对桥接、安全的配套规定。真实系统必须解决“谁来算全局调度表、怎么可靠下发、配置不一致怎么办”，否则每张设备的 GCL 对不齐，确定性不成立。

选型方法应从需求倒推：先确定必须有界延迟的流（周期、帧长、可接受最大延迟、抖动、可靠性等级）、拓扑规模、是否移动（车载网络要处理动态拓扑）、是否能接受全网时间同步和集中配置；再选最小必要协议集——很多场景并不需要全套 TSN，可能 PTP + 严格优先级 + 限速就够；而真正的运动控制/车载骨干则需要 AS+Qbv/Qch+FRER+Qci+Qcc 的组合。FPGA 实现上要把这些机制设计成共享的时间基、分类器、调度器和计数器框架，而不是一堆互不相干的 IP，否则资源和时序都难以收敛。

九、落地、测试与典型坑 ​

TSN 从“协议能跑”到“敢在产线/车上用”，大部分工作在系统集成、测试和边界场景。把这一层的关键点和高频坑汇总如下。

时基不稳就全盘皆输：PTP 未锁定/失锁后仍启用 Qbv、软件打戳、链路不对称未标定、伺服频繁跳时，导致窗口随机错位。正解：硬件打戳、PHY 延迟和不对称标定、锁定后只做频率驯服、holdover 有策略，并把 PTP 锁定状态作为 Qbv 使能的硬条件。

保护带/抢占处理错误：没留保护带导致背景长帧冲掉关键窗；或保护带过大吃光带宽；声称支持抢占但 MAC 分片/重组/校验不完整。正解：按最大帧和端口速率算保护带，需要高利用率时正确实现 Qbu/802.3br，并用最不利帧相位测试。

调度表不一致/切换撕裂：各设备 GCL 各自为政、baseTime 对不齐、换表时执行到一半。正解：集中（CNC）做端到端调度、双 bank 在指定 baseTime 原子切换、下发后回读校验、不一致时安全降级。

把背景流和关键流混在同一保障链：没有入口流识别和监管（Qci），误配或异常帧占用窗口；只在交换机做 Qbv，网卡/NIC 侧不整形，主机侧排队成为新的不可控延迟。正解：端到端覆盖（终端网卡也要时间感知）、入口 PSFP 监管、关键流全路径分类一致。

只测平均、不测最坏：空载演示延迟很漂亮，满载背景 + 突发 + 多跳 + PTP 抖动 + 换表并发时关键流偶尔超时。正解：以最坏相位、最大背景帧、多流、多跳、故障注入（拔链路触发 FRER）做压测，用硬件时间戳统计端到端延迟上界并持续回归。

忽视网络和设备复位行为：上电顺序、主时钟重选、设备热插入、配置丢失恢复等瞬态没有定义，导致重启后一段时间非确定。正解：定义启动/重同步状态机，未同步期间关键流走安全策略（如保持上一有效调度或安全停车），配置持久化与一致性校验。

测试手段不足：用普通网卡和软件抓包无法测纳秒级抖动。正解：用支持硬件时间戳的测试仪或第二片 FPGA 做流量发生器与分析仪，按时间戳比对每个帧的实际发送时刻与调度窗，记录门状态和抢占事件。

落地建议清单：①先画清需要确定性的流清单（周期/大小/延迟/可靠性）；②gPTP 先行，独立验证时基精度与 holdover；③按需求选最小协议集（Qbv/Qch/Qbu/Qav、FRER、Qci、Qcc）；④终端与桥接设备两端都要时间感知；⑤集中生成并原子下发 GCL，回读校验；⑥用最坏背景 + 边界相位 + 多跳 + 故障注入测端到端延迟上界；⑦全程硬件时间戳和门状态可观测；⑧把确定性测试自动化进 CI/回归；⑨明确失步/换表/重启时的安全降级行为。把这九条做实，TSN 才从“能演示确定性”变成“可交付、可维护的确定性网络产品”。

十、Qch/CQF 与其他调度模型：为可证明性而设计 ​

除了 Qbv 时间窗，TSN 还提供了多种调度哲学，理解它们的差别，才能为具体延迟目标选对机制。CQF（Cyclic Queuing and Forwarding，802.1Qch） 用“奇偶双缓冲”把复杂的逐跳时间表简化成可证明的周期转发：每个桥维护两个队列，偶数周期收进 A、发 B，奇数周期收进 B、发 A，全网设备在同一时间基准、同一周期长度下交替。于是一个帧的端到端延迟上界就是“经过的跳数 × 周期长度 + 固定常数”，与背景流量无关、与精确的微秒级窗口对齐误差关系较小，数学上极其干净。代价是周期必须按每跳最坏转发时间设定（往往比 Qbv 的精细窗口保守）、带宽利用率有颗粒度损失、要求全网严格同周期。对“需要向认证机构证明延迟上界”的工业控制和轨交场景，这种可证明性比榨取带宽更有价值。

CBS/Qav（基于信用整形） 解决的是另一类问题：音频视频流（AVB）这类持续、可预留带宽的流量。发送方积累信用，信用为正才允许发送，为负则等待，背景流用剩余带宽。它给出的是带宽预留和有界缓冲，不需要全网时间表，但单流延迟上界比 Qbv/CQF 宽松，且对“绝对不能被打断”的硬实时控制帧不够。它常与 Qbv 共存：Qbv 窗内再用 CBS 在多个预留流间分配。

ATS（Qcr，异步流量整形） 不要求全网时间同步：每跳根据流的整形参数重新整形（regulator），逐跳把突发“抹平”，理论上提供有界延迟且避免时间同步的运维负担，适合大规模、动态的网络；代价是每流状态和整形器数量、以及端到端上界相对宽松。它是把“同步网络的严格性”换成“无同步网络的可扩展性”的工程折中。

选型矩阵可以简化为：要求最硬延迟上界且全网可配时间表→Qbv（配 Qbu 减保护带）；要求上界可简单证明、周期业务→CQF；持续带宽预留、音视频→CBS/Qav；大规模动态、难以全网授时→ATS；再以 AS 授时、FRER 冗余、Qci 入口监管作为横切能力。很多真实系统是组合：Qbv 保控制流、CBS 保媒体流、普通以太网尽力而为流填满剩余窗——FPGA 实现时把这几类整形器挂在同一个出端口调度框架下，按帧所属流选择整形规则，是避免做成一堆互不协调 IP 的关键。

十一、TSN 在 FPGA 中的实现架构：从分类器到调度器的落地 ​

把协议集变成可综合的数据通路，需要一条结构清晰的流水线。典型出端口路径从**流识别与过滤（Qci PSFP）**开始：帧进入时解析头部（VLAN、流标识、可能含自定义字段），查流表得到流实例（stream gate、带宽策略、优先级映射）；流门控有自己的时间门列表（与 Qbv 的端口门控是两层，先流门、再端口门），非法或超额帧在入口被丢弃/阻断并计数。这一层本质是带时间约束的分类器，表项可由控制平面（CNC）下发，匹配结构与 专家 32 的 match-action 一致，只是动作里含门控状态。

帧体进入缓冲与队列管理：按流/类别入队，队列深度要按最坏突发和 CQF/Qbv 的周期算足；时间敏感流的队列应独立、浅、绝不与背景流共享可被耗尽的缓冲（这是防“背景流量挤占关键帧”的物理保证，而不只是调度优先级约定）。CQF 实现为成对队列加全局奇偶切换信号（由本地 TSN 时钟驱动，同一拍完成收/发角色互换），切换时刻与门控基时对齐；切换瞬间的帧边界处理（跨周期帧要么禁止、要么有明确规则）要严格按标准实现并测试。

出端口调度器是核心：它在每个发送时机综合三层信息——Qbv 端口门控列表（当前哪些队列门开）、每队列的 CBS 信用/ATS 整形状态、以及严格优先级——选出下一个发送的帧；保护带/抢占逻辑（Qbu）在这里决定是否启动 express 帧、是否暂停 preemptable 帧并生成合法分片与 CRC。调度器必须是无阻塞的组合/流水决策：门状态切换时间到的那一拍就要有确定选择，不能依赖软件。时间门列表的执行是“当前周期表项 + 硬件时钟比较器”，表项切换（baseTime 换表）用双 bank 原子完成（与表项更新一致性问题同构，见前文）。

控制平面接口：CNC 经管理协议/厂商接口下发门控表、流表、整形参数和 baseTime；硬件提供配置确认、当前生效版本、错误回执（如表项冲突、baseTime 已过）。FPGA 内通常用一个软核或管理模块承载配置状态机，数据通路只读配置快照。时间基接入：PTP/gPTP 恢复的 TSN 时钟是所有门控/切换的时基，时钟未锁定时调度器处于安全态（不放行硬实时流或按静态保守表运行），锁定状态、当前时间、调度事件都进遥测。整条流水线的验证以“关键流在最坏背景下端到端延迟上界”为核心，辅以随机流表/门表的形式检查和长时间 soak（防信用/计数器累积误差）。

十二、落地路线与成熟度判断：TSN 项目的现实建议 ​

TSN 工程容易在两个极端上失败：要么轻视它当成“加个 Qbv IP”，项目后期被配置、一致性和测试淹没；要么被庞大的协议集吓住不敢启动。务实的落地可以分阶段。第一阶段打地基：全网时间同步先独立做成一个经过严格验证的子系统（硬件时间戳、伺服、透明时钟或边界时钟、holdover），用独立仪表把时基精度和失锁行为测透；没有可靠时基，后续所有调度都是空中楼阁。

第二阶段上单流确定性闭环：选一条最关键的控制流，端到端走通“Qci 识别→独立队列→Qbv 窗口→出口整形”，背景用最大帧线速灌包，实测端到端延迟上界和抖动。先不追求全网所有流都接入，也不急着上帧抢占（CQF 或保守保护带先把正确性做稳）。这一阶段的目标是拿到一条可向内部和客户演示、可量化的确定性管道，建立团队对整套机制的直觉和测试能力。

第三阶段扩规模与冗余：多流、多跳、多周期的全局调度表由 CNC 工具生成并校验（人工排表在流数上十之后必然出错），引入 FRER 双发双收和拓扑冗余，验证拔链路/设备倒换时关键流零中断；再评估帧抢占以提高带宽利用率。第四阶段才是运维闭环：配置下发版本化、调度冲突检测、现场时基与延迟遥测、设备替换后的自动再配置。

成熟度与风险判断：采购/选型时要问供应商的不是“支持哪些标准号”，而是每个机制的互操作测试记录（多厂商桥接、CNC 互通）、门控/抢占的实测延迟上界、在最坏背景下的丢包数据、配置规模上限（流数、表项深度）和失步/换表的行为；FPGA 自研则要诚实评估协议一致性测试（TSN 有专门的一致性测试规范）的投入，这部分工作量常超过数据通路本身。最后，TSN 不是所有网络的银弹：若业务其实只需要毫秒级软实时、网络规模小且可控，普通工业以太网加严格优先级加精心设计的 VLAN 划分可能以十分之一成本满足需求；只有当“微秒级、有上界、可证明、多厂商互通”成为硬需求时，TSN 的全套复杂度才值得付出。

总结 ​

TSN = "全网硬件对时（PTP/gPTP）+ 离线时间表驱动的 Qbv 门控"，再用 Qbu 抢占、Qci 过滤、CBS 整形和 FRER 冗余补齐实时性、效率与可靠性；FPGA 的核心工作是纳秒时间基、精确打戳和门控调度与 MAC 的严丝合缝。
