AXI4 与 AXI4-Lite 区别：什么时候该用哪一个 ​

更新时间：2026-10-28。本文是「集成电路大类 · 芯片设计」入门层的一篇辨析短文。在 AMBA 总线入门 里我们认识了 AMBA 家族，动手写过 AXI4-Lite 从机 和 AXI4 全功能主机 之后，最常被问的一句话就是：这两个名字只差一个后缀的协议，到底差在哪、选错会怎样？这篇只回答这一个问题，协议细节不重复展开。

本文要回答的问题 ​

  • AXI4 与 AXI4-Lite 区别到底在哪几条？只是「砍掉了 burst」吗？
  • 为什么配置寄存器清一色用 AXI4-Lite，而 DDR 控制器一律用 AXI4？
  • 用错协议（给数据通路挂 Lite、给寄存器挂全功能）会有什么实际损失？

简短结论 ​

一句话：AXI4-Lite 是 AXI4 的「单次传输子集」——去掉了突发（burst，一次地址带多拍数据）、去掉了事务 ID 与乱序完成、去掉了独占访问等高级特性，只保留「一次握手读写一个数据」的能力。配寄存器用 Lite，搬数据用 AXI4，这是业界默认分工。

一、四条核心区别 ​

1. 突发传输（burst）——最本质的一条。 AXI4 一次地址相位可以声明 1 到 256 拍的连续传输（INCR 类型），地址只发一次，数据拍一拍接一拍流过去；AXI4-Lite 没有 AWLEN/ARLEN、AWSIZE/ARSIZE、AWBURST/ARBURST 这组信号，每次事务恰好一拍数据。想搬 4KB 数据，AXI4 用十几个事务就够，Lite 得发一千多次完整握手，地址通道开销占了绝对大头。

2. 事务 ID 与乱序。 AXI4 的每个通道带 AWID/BID/ARID/RID，主机可以同时挂出多个未完成事务（outstanding），不同 ID 的响应允许乱序返回，从机可以按自己的节奏重排；AXI4-Lite 全部砍掉 ID 信号，同一时刻只允许一个未完成事务（或靠实现自定，但协议不保证排序之外的任何并发收益）。这直接决定了 Lite 无法隐藏从机延迟。

3. 数据位宽与信号集规模。 AXI4 数据总线可以做到 32/64/128/256/512 甚至 1024 位；AXI4-Lite 规范只允许 32 或 64 位。信号数量上，一个 32 位 AXI4 全功能接口约 70 根信号，同位宽 Lite 只有约 40 根——少掉的三成就是 burst 控制、ID、独占访问（AWLOCK/ARLOCK）、缓存属性（AWCACHE/ARCACHE）、QoS 这些。

4. 写数据交织与高级响应。 AXI4 原本还支持（AXI3 遗留的）写数据交织在 AXI4 里已被移除，但独占访问、非对齐传输、窄带传输（narrow transfer）仍在；Lite 一律不支持，连WSTRB 虽然保留，但语义上假设整拍寄存器写入为主。

下面这张对比卡把两条协议的关键能力并排摆开，左栏是「能用」的，右栏是「被砍掉的」，先看有没有 burst 和 ID 这两项，其余差异基本都是它们的推论。

AXI4 与 AXI4-Lite 能力对照

读这张卡抓住一个顺序：burst 决定带宽上限，ID 决定并发能力，位宽决定单拍能搬多少——三项叠加，同样是 100MHz 时钟，32 位 AXI4 跑 256 拍 INCR 的理论带宽接近 400MB/s，Lite 算上地址握手开销往往只剩四分之一不到。

二、从系统分层看两者各站哪一层 ​

区别放到一张 SoC 框图里会更直观：AXI4 在「数据平面」，连接 CPU、DMA、DDR 这些吃带宽的角色；AXI4-Lite 在「控制平面」，从 CPU 分一根细线去点外设的寄存器。两者通过同一个互连（interconnect）共存，互连内部做协议转换。

chip-design/beginner/axi4-vs-axi4-lite-core-diff.md D2 示意图

图中蓝色块是数据平面角色（吃带宽、挂 AXI4），绿色块是控制平面角色（只吃配置、挂 Lite）。互连器允许两种协议混挂，这就是为什么一个系统里两种协议可以同时存在而不冲突。

三、一个具体例子：给一个 PWM IP 选接口 ​

假设你做了一个 PWM 发生器 IP，它有两个功能面：一是软件配置周期、占空比（两三个 32 位寄存器），二是可选的波形数据表（几 KB，由 DMA 灌入）。

  • 配置面挂 AXI4-Lite：地址少、访问稀疏（初始化写一次，运行中偶尔改），用 Lite 省下的 30 根信号和对应的译码逻辑，综合出来的面积大约只有全功能从机的一半，时序也更容易收敛。
  • 数据面挂 AXI4（或 AXI4-Stream）：波形表要整块灌入，必须用 burst 才能吃满带宽，挂 Lite 会让灌表时间拉长一个数量级。

很多商用 IP 核正是这么干的——同一个模块上同时暴露一个 s_axilite（配置）和一个 s_axi（数据），两个口井水不犯河水。想动手写一个最小 Lite 从机，可以照着 用 cocotb 验证 AXI4-Lite 从机 这篇的实验跑一遍，握手细节见 VALID-READY 握手。

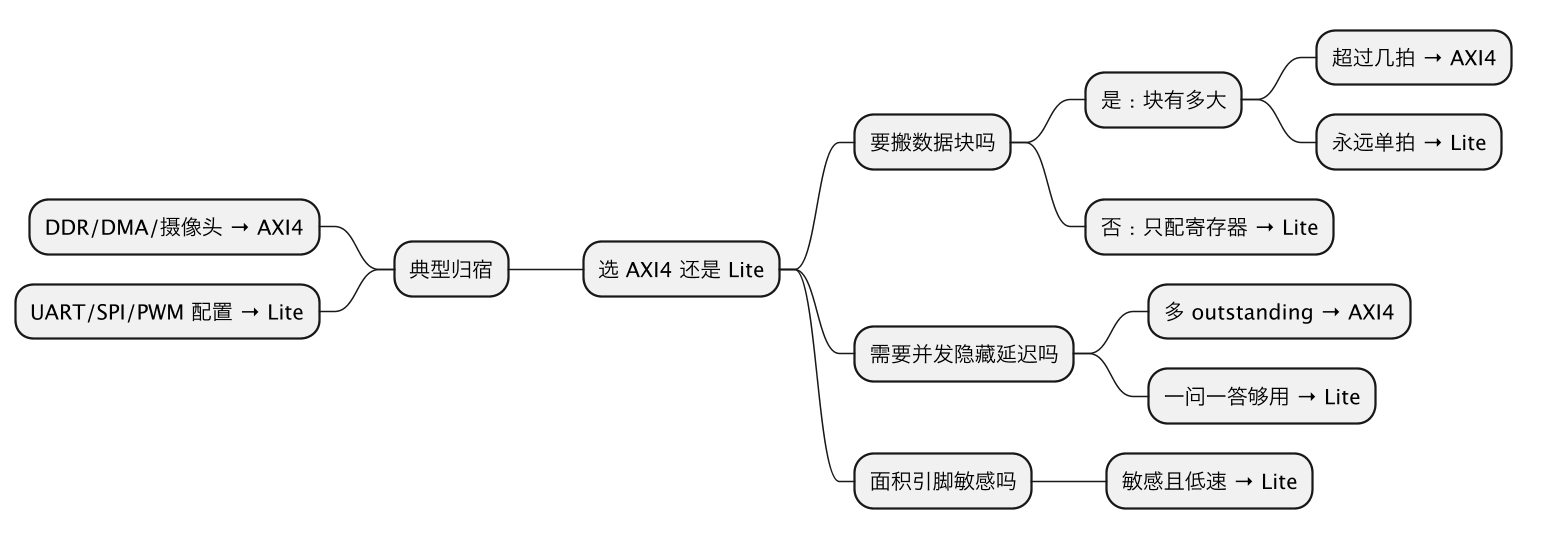

四、选型思维导图 ​

拿不准的时候，从「这个口要搬的最大一块数据有多大」出发往下问，三层问题就能收敛到答案。

AXI4 与 AXI4-Lite 区别：什么时候该用哪一个 示意图（第 2 张）

这张图的左边一列其实可以背下来：凡是「控制器去搬数据」的角色都站 AXI4，凡是「CPU 偶尔来拧个旋钮」的角色都站 Lite。真实项目里 90% 的接口选型用这张图就够了，剩下 10% 的纠结（比如要不要上 ACE 做一致性）属于更后面的事。

常见误区 ​

  • 「Lite 就是 AXI4 慢一点而已」：错。区别不是速度档位，是协议能力——没有 burst 意味着协议层面就发不出长传输，再快的时钟也补不回地址通道的开销。
  • 「寄存器口挂全功能 AXI4 更保险」：不保险，是浪费。多出来的信号要接、要验、要占布线资源，验证环境（VIP）的复杂度也跟着翻倍。低速配置口用 Lite 是业界惯例，见 AMBA 总线选型指南。
  • 「Lite 可以一个地址读一串寄存器」：不行。想读 16 个连续寄存器就得发 16 次读事务，这也是寄存器批量回读场景要配 DMA 而不是让 CPU 用 Lite 硬刷的原因。
  • 「AXI4-Lite 和 APB 差不多所以可以互换」：接近但不同。APB 更省（两拍非流水），Lite 保留 VALID/READY 握手、能直接挂进 AXI 互连，桥接成本最低。
  • 「burst 只是带宽优化，功能上单拍多发几次等价」：功能上确实等价，但时序与资源上不等价。256 拍 INCR burst 只仲裁一次地址通道，从机内部还能按顺序流预取；拆成 256 次单拍事务意味着 256 次地址握手与仲裁，互连器里每次都要重新抢总线。实测口径上，同一个 DDR 控制器在单拍模式下的有效带宽常常掉到 burst 模式的三到五分之一，这笔账在选型时就得算进去。

一个带宽演算：4KB 数据两种口各要多久 ​

用具体数字感受一下差距。假设 100MHz 时钟、32 位数据（每拍 4 字节），搬 4KB 共 1024 拍数据：

  • AXI4（INCR burst，256 拍一笔）：4 笔事务。地址开销 4 拍，数据 1024 拍，合计约 1028 拍 ≈ 10.3µs。
  • AXI4-Lite（单拍，地址+数据两次握手）：1024 笔事务，每笔保守按 4 拍（AW、W、B 通道串行开销）计，约 4096 拍 ≈ 41µs。

同样是 4KB，Lite 慢约 4 倍，而且从机延迟越高差距越大（Lite 没有 outstanding，每次都要干等响应）。这正是「配置走 Lite、数据走 AXI4」背后的量化依据：寄存器配置一次只写 4 字节，41µs 的开销摊到 1024 次才疼，而单次配置只花几十纳秒级别，完全无所谓。

这一篇在知识体系里的位置 ​

本篇是 AMBA/AXI 簇的「辨析入口」：向上接 AMBA 总线入门 与 片上总线总览，向下分两路——配置面深入读 AXI4-Lite 从机实现，数据面深入读 AXI4 全功能基础；选型纠结时回看 AMBA 总线选型指南。

一句话总结 ​

AXI4 与 AXI4-Lite 区别的本质是「能力裁剪」而非「速度档位」：Lite 砍掉 burst、事务 ID 与高级属性，只留单拍读写，换来信号与面积减半；数据平面（DDR/DMA/视频）用 AXI4，控制平面（配置/状态寄存器）用 AXI4-Lite，选错方向的代价是带宽量级差或面积验证成本白付。
