RTL工程推荐目录组织结构：为什么 rtl/tb/sim/syn 要各归其位 ​

更新时间：2026-10-28。本文是芯片设计入门层的一篇问答页。很多刚写完第一个 FIFO 或状态机的读者，接下来面对的第一个工程问题不是语法，而是「文件往哪放」：仿真脚本和 RTL 混在一起、综合报告和波形挤在同一个文件夹，第二个月就找不到自己写的代码了。这一篇给出业界通行的一套 RTL 工程目录组织方式，并解释每一层为什么存在。

本文要回答的问题 ​

  • RTL 工程推荐的目录结构长什么样，各目录分别放什么？
  • 为什么「所有 .v 平铺一个目录」会在第二个月失控？
  • ip/ 和 lib/ 有什么区别，买来的 IP 和自己写的复用模块该放哪？
  • 仿真产物（波形、日志、覆盖率）该不该进版本库？

简短结论 ​

推荐结构是按流程阶段分层：rtl/ 放可综合源码、tb/ 放验证环境、sim/ 放仿真脚本与运行产物、syn/ 放综合工程，外购 IP 进 ip/、自有可复用模块进 lib/。判断一个文件该放哪，只问一个问题：它属于哪个流程阶段、能不能重新生成。能重新生成的一律不进版本库（或进库也隔离到独立目录），不能重新生成的按阶段归位。

一、先给推荐目录树 ​

一套中小型数字前端工程（单模块到子系统级）的推荐结构如下：

text
project/
├── rtl/            # 可综合 RTL 源码（.v/.sv），按模块再分子目录
│   ├── core/
│   └── periph/
├── tb/             # 验证环境：testbench、激励、reference model
│   ├── unit/       # 单元级 testbench
│   └── top/        # 系统级 testbench
├── sim/            # 仿真脚本（filelist、Makefile、回归脚本）
│   └── work/       # 仿真产物：波形/日志/覆盖率（gitignore）
├── syn/            # 综合工程：约束 .sdc、综合脚本、网表与报告输出
├── ip/             # 外购/第三方 IP 核（供应商交付，原样存放）
├── lib/          # 自有可复用模块库（跨项目复用的成熟单元）
├── doc/            # 设计文档、寄存器手册、接口说明
└── README.md       # 工程说明：如何编译、如何仿真、如何综合

读这棵树抓两条主线：一是按流程阶段纵向切——设计（rtl）、验证（tb）、仿真运行（sim）、综合实现（syn）各站各位，对应 数字芯片设计全流程 里的前端环节；二是按「能不能重新生成」横向切——源码和约束是资产，必须进版本库；波形、日志、网表、报告是产物，随时能用脚本重新跑出来，隔离在 sim/work/ 之类目录并加进 .gitignore。

二、为什么平铺一个目录会在第二个月失控 ​

新手最常见的做法是：建一个文件夹，把 fifo.v、fifo_tb.v、run.do、波形 vsim.wlf、综合报告全扔进去。第一个月只有三五个文件时没有问题，第二个月开始失控，原因有四条：

  1. 文件数量按组合数增长。一个模块至少对应三类文件：RTL 本体、testbench、filelist/脚本；跑一次仿真又多出日志、波形、覆盖率文件。10 个模块的平铺目录里轻松超过 100 个文件，肉眼检索成本陡增。
  2. 无法区分「资产」与「产物」。平铺时 git status 里波形、日志和源码混在一起，要么误提交几百 MB 的波形，要么 .gitignore 写成一长串逐文件例外，维护不下去。
  3. 工具的工作目录互相踩踏。仿真器默认在当前目录生成 work/ 库，综合工具默认在当前目录生成工程缓存，平铺意味着两套工具的临时文件落在同一处，清理时很容易误删脚本。
  4. 协作时没有人能看懂。第二个人加入工程时，平铺目录等于把「哪个文件是干什么的」这件知识只存进了原作者脑子里，工程交接变成口口相传。
平铺单目录 vs 按流程分层：两个月后差在哪

这张对比卡的核心判断是：分层不是洁癖，而是把「文件该放哪」从人脑记忆变成目录结构本身的规则。规则一旦外化，工具脚本可以自动遵循（比如回归脚本固定从 sim/ 启动、日志固定写 sim/work/），人也只需要记住四五条分层语义。

三、各层的职责与边界 ​

rtl/ 只放可综合代码。这是工程的资产核心，也是综合工具的输入。判断标准很硬：这段代码能不能过综合？testbench 里的 #delay、initial 激励、覆盖率组都不是可综合代码，再小也不许进 rtl/。模块多起来后按功能再分子目录（core/、periph/），但层级别超过两层，过深反而难找。RTL 写法本身的约定见 RTL 设计。

tb/ 放验证环境。testbench、激励生成、reference model、checker 都归这里。单元级和系统级分开（tb/unit/ 与 tb/top/），因为两者的复用方式不同：单元 testbench 跟着模块走，系统 testbench 跟着集成走。验证方法学的背景可参考 SystemVerilog Testbench 基础。

sim/ 是仿真的「工作区」。filelist（.f 文件）、编译脚本、回归 Makefile 放 sim/ 顶层；一切运行产物（编译库、日志、波形、覆盖率数据）放 sim/work/ 并整体 gitignore。这样「重跑一次仿真」的操作永远等价于「进 sim/ 敲 make」，产物弄脏了 rm -rf work 就行。

syn/ 放综合工程。时序约束 .sdc、综合 Tcl 脚本、输出的网表与报告。约束是资产（进版本库），网表和报告是产物（可重新生成）。综合阶段本身的流程见 逻辑综合。

下面这张分层图把各层与工具的对应关系画出来，注意箭头的方向——产物永远从资产单向流出，绝不回流：

chip-design/beginner/rtl-project-directory-layout.md D2 示意图

读这张图抓住一条主线：左边一列是「资产链」（rtl、tb、约束、脚本），右边两个节点是「产物」。资产之间互相引用（filelist 把 rtl 和 tb 组织成编译顺序），产物从资产单向流出——任何时候删掉产物目录，用资产加脚本都能完整重建。这条单向性是目录结构好不好用的试金石：如果你的工程里出现了「脚本要读某个上次仿真留下的文件才能跑」，说明资产和产物的边界已经破了。

四、ip/ 与 lib/ 的边界 ​

这两个目录最容易混淆，区别在所有权和可改性：

  • ip/：外购或第三方交付的 IP 核。供应商怎么给就怎么放，原样不动——哪怕目录组织很丑也不重排，因为下一版升级还要整包替换。IP 核的背景见 IP 核是什么。
  • lib/：自己团队沉淀的、跨项目复用的成熟模块（通用 FIFO、CDC 同步器、总线桥）。这些是你自己的代码，可以改、可以重构，但改动要按库的标准走评审，因为影响的不止当前项目。

判断口诀：不能改的进 ip/，能改但改了影响别人的进 lib/，只属于当前项目的进 rtl/。有的团队干脆把 lib/ 独立成另一个 git 仓库、以子模块方式引入，这是规模上来之后的自然演化，起步阶段放在工程内即可。

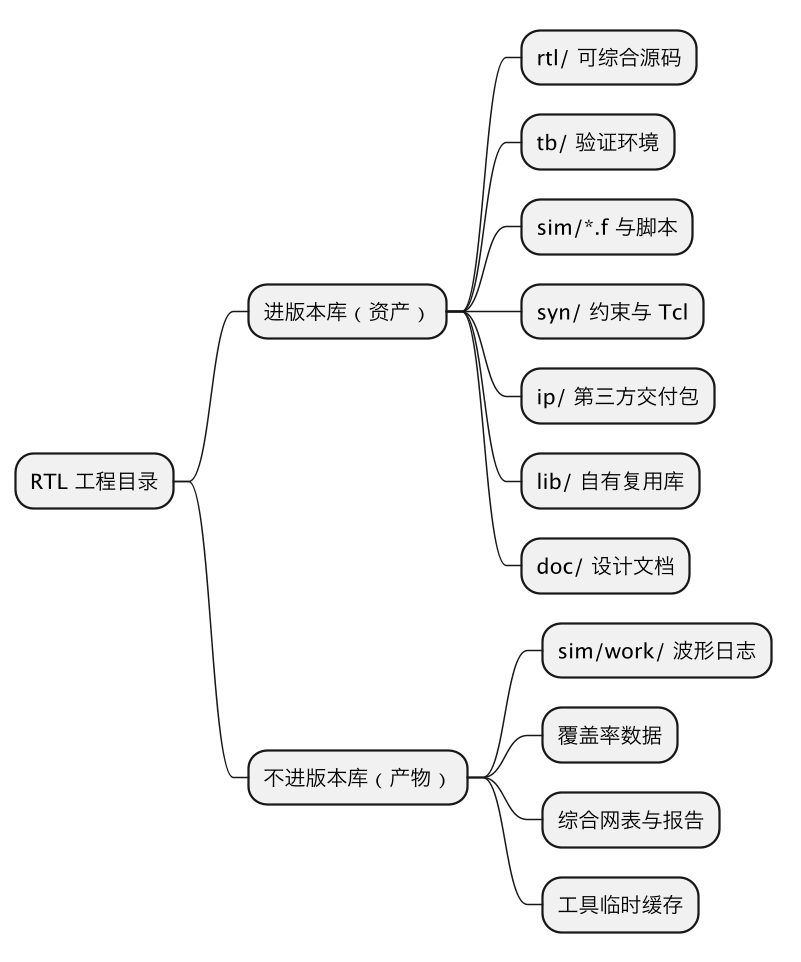

各类目录该进版本库与否，可以用一张思维导图收拢：

RTL工程推荐目录组织结构：为什么 rtl/tb/sim/syn 要各归其位 示意图（第 2 张）

这张图回答的是「.gitignore 该怎么写」：左边分支全部提交，右边分支整体忽略。实践中唯一有争议的是 ip/——加密 IP 体积大时有的团队选择不入库、改用内部文件服务器管理，但「资产要可追溯」的原则不变，只是换了存放介质。

五、常见误区 ​

  • 误区一：按文件类型分层（verilog/、tcl/、sdc/ 各一个目录）。这会切断「同一个流程阶段」的内聚性——仿真需要 filelist、testbench、RTL 三类文件协同，按类型分意味着每次干活要跨三个目录。按阶段分层、目录内自然混合文件类型，才是正确切法。
  • 误区二：把 EDA 工具自动生成的工程目录直接提交。工具工程目录里混着大量缓存和绝对路径，提交后换台机器就打不开。正确做法是只提交生成该工程的脚本（Tcl/Makefile），工程本身现场重建。工具链层面的背景见 EDA 工具链。
  • 误区三：filelist 里写绝对路径。工程一换目录或换机器就全军覆没。filelist 一律用相对路径，或以环境变量（如 $PROJ_HOME）为锚。
  • 误区四：为了「干净」把产物目录也提交一份「重要的那次结果」。重要的结果应该固化成「资产」——比如把关键回归的通过标准写进脚本、把签字版报告复制到 doc/，而不是把整个 work/ 塞进版本库。

延伸阅读 ​

一句话总结 ​

一句话总结：RTL 工程推荐的目录组织是按流程阶段分层——rtl/ 放可综合源码、tb/ 放验证环境、sim/ 放仿真脚本与产物（产物 gitignore）、syn/ 放综合约束与工程，外购 IP 原样进 ip/、自有可复用模块进 lib/；判断文件归属只问「属于哪个流程阶段、能不能重新生成」，资产进版本库、产物单向流出可重建；「所有 .v 平铺一个目录」之所以第二个月失控，是因为它无法区分资产与产物、让多工具临时文件互相踩踏、并把工程知识锁死在原作者脑子里。
