电源门控直觉：把不用的模块彻底断电，和时钟门控差在哪
更新时间：2026-09-15。本文是「集成电路大类 · 低功耗设计与验证」入门层系统篇第 05 篇。第 04 篇讲的时钟门控站在收益—代价阶梯最低一级：它止住翻转、状态不丢、一个周期就能醒，但电源始终接着，漏电一分没省。这一篇往上走一级，看长时间深睡时怎么把漏电也一并干掉——电源门控（power gating，PG）：把不用的模块彻底断电。速览可读《低功耗设计直觉》，系统地图见低功耗导读。
本文要回答的问题
- 既然时钟门控那么划算，为什么还需要电源门控？
- 电源门控到底在电路上「断」了什么？开关加在哪里？
- 断电会带来哪三个时钟门控没有的麻烦？
- 模块断电后，里面寄存器存的状态怎么办？对外的信号怎么办？
- 它和时钟门控、DVFS 各管什么场景，真实芯片怎么叠加使用？
一、为什么时钟门控不够：漏电是「只要上电就交」的税
回忆第 02 篇的拆分：总功耗 = 动态功耗 + 静态（漏电）功耗。时钟门控把模块里所有触发器的时钟沿挡住，动态翻转功耗几乎归零；但它没有改变任何一根电源线，模块里成千上万的晶体管仍接在 VDD 和 GND 之间。只要上电，第 01 篇讲的亚阈值漏电、栅极漏电就持续存在。
这在两类情形下会成为主要矛盾：
- 工艺越先进，漏电占比越高：纳米节点阈值电压低、栅氧薄，单管漏电上升。一颗芯片里即使大部分模块都门控了时钟，只要它们还接着电，汇总起来的漏电仍可能在待机时占主导（漏电与工艺的关系，后续《漏电与工艺》篇展开）。
- 设备绝大部分时间在睡觉：手环、电表、IoT 节点可能 99.9% 的时间在等一个偶发事件，干活只要几毫秒。这种场景下平均功耗几乎由「睡眠电流」决定，而睡眠电流的大头正是漏电。时钟门控只能把它压到「上电待机」水平，再往下只能断电。
于是有了电源门控的核心想法：既然这块逻辑长时间不用，干脆别给它供电。 电都没了，动态和漏电自然一起消失。
二、它在电路上做了什么：供电回路上加一个开关

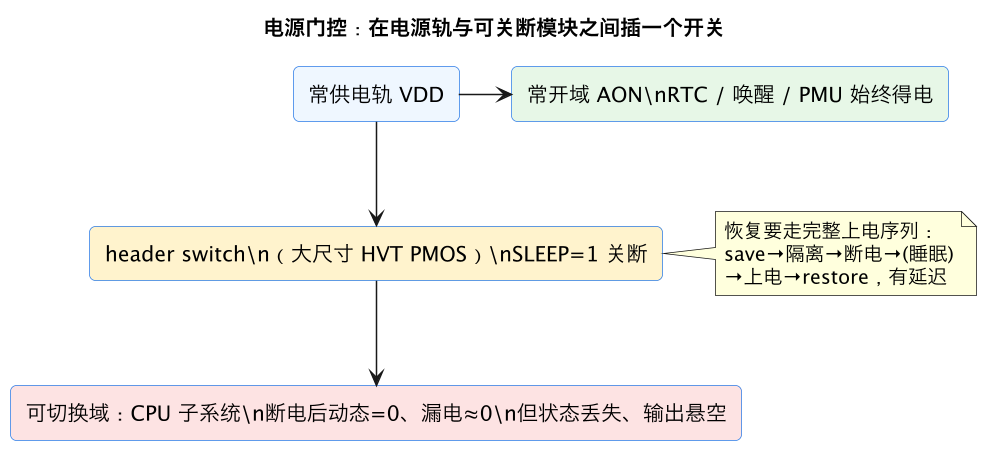

正常模块的电源引脚直接连到常供电轨 VDD。电源门控在「电源轨」和「模块内部电源网」之间插入一个电源开关（power switch）：
- 常见用一个高阈值（HVT）的大尺寸 PMOS 接在 VDD 与模块之间，称 header switch（高边开关）；也有用 NMOS 接在地侧的 footer switch（低边开关）。用高阈值管是因为它本身漏电小。
- 开关由电源门控控制信号（睡眠请求）驱动：导通时模块正常得电；关断时模块与电源轨断开，内部电源节点掉到悬空状态。
- 被开关控制的这块区域叫可切换域（switchable domain）；芯片里唤醒逻辑、实时时钟、电源管理等必须一直醒着的部分，则挂在不经开关的**常开域（always-on, AON）**上。
开关不是免费的：导通时有电阻，持续大电流下会在开关上产生压降（相当于一点点 IR-Drop），所以开关要做得足够大、常常由许多小开关单元拼成片上「开关网络」，这会占面积。这也是电源门控比时钟门控「重」的物理原因之一。
三、代价一：状态会丢——保持寄存器与软件保存
模块断电后，里面所有触发器、锁存器失去供电，存的内容全部消失。可很多场景醒来还得接着断电前的状态跑，于是有两类补救：
- 硬件保持：保持寄存器 / 保持单元（retention FF）。这是一种带「影子存储」的特殊触发器：断电前把关键状态（save）存进一个由常开域供电、漏电极小的影子寄存器；断电后主寄存器没电，影子仍留着；重新上电后把状态恢复（restore）回去。它要常开域供电、面积比普通触发器大，通常只给真正需要保住的那一小撮寄存器用，而不是全模块都上。
- 软件保存（save to memory）：进入深睡前由固件/驱动把必要上下文（寄存器、现场）写到始终供电的内存（如保持供电的 SRAM 或 DDR 自刷新），醒来再读回。省硬件、但搬运和恢复更慢。
这也解释了「深睡」与「浅睡」的差别：浅睡只门控时钟，硬件状态全在，瞬间醒；深睡断了电源，必须先解决状态保存恢复，醒来慢得多。保持/隔离的直觉后续《保持与隔离直觉》篇细化。
四、代价二：输出悬空——隔离单元必须钳位
被断电的模块，其输出引脚不再被有效驱动，会变成悬空/未知（仿真里是 X，硅上电平漂移）。如果这些信号连到还在工作的模块的输入，可能造成两类问题：下游逻辑收到乱跳电平产生误动作；输入级 PMOS/NMOS 可能同时微导通，形成从电源到地的直通电流，既白耗电又可能损伤器件。
办法是在跨域边界放隔离单元（isolation cell）：在模块断电期间，把它的输出强制钳到一个安全固定值（钳 0、钳 1，或钳到断电前最后一个值）。隔离单元的使能由电源管理逻辑在断电前提前打开、上电稳定后再撤销，时序要安排好。隔离放哪、钳什么值，正是后续《保持与隔离直觉》篇和 UPF 要声明的重点之一。
五、代价三：上下电是一套「序列」，不是扳开关
正因为要保存状态、隔离输出、等电压稳定，电源门控的进入和退出必须按电源状态机控制的有序序列进行，典型次序：
- save：把需要保持的状态存入 retention（或软件写内存）；
- isolate：使能隔离单元，固定对外输出；
- ack / 停钟：确认模块已空闲、停掉时钟；
- power-down：断开电源开关，域断电（此时动态与漏电都近零）；
- （长时间睡眠，常开域守候唤醒事件）；
- power-up：收到唤醒事件，闭合开关，域重新得电；电压是逐步爬升的，还伴随对去耦电容充电的浪涌电流（in-rush current），太大要靠分批开启开关来限制；
- restore / de-isolate：恢复 retention 状态、撤销隔离、恢复时钟，模块继续运行。
完成这一圈需要时间（微秒到毫秒级，取决于状态量和电压爬坡），这就是电源门控的唤醒延迟和能量代价。因此它只划算在「睡得够久」时——省电必须能抵掉上下电额外花的能量，存在一个最短值得断电的时间门槛。
六、三种手段叠在一起：短空闲关钟、长睡眠断电
| 手段 | 省动态 | 省漏电 | 状态 | 恢复代价 | 适合 |
|---|---|---|---|---|---|
| 时钟门控 | ✅ | ❌ | 全保留 | 几乎零（1 周期） | 短暂空闲 |
| 电源门控 | ✅ | ✅ | 需保持/恢复 | 大（上下电序列） | 长时间深睡 |
| DVFS | ✅（降 V 降 f） | 间接 | 全保留、还在跑 | 中（稳压/锁相） | 还在运行、负载低 |
真实芯片三者叠加：模块忙就高频高压；负载变轻先 DVFS 降档；短暂空闲门控时钟；判定会很久不用，才走完保存/隔离序列去电源门控断电；始终要醒的那点逻辑留在常开域。具体何时进哪个状态由电源状态机/系统软件决定（后续《待机与睡眠模式》《SoC 电源架构》篇）。
这一篇在知识体系里的位置
- 想先弄清「为什么漏电省不掉、要靠断电」→ 第 02 篇《动态 vs 静态》；
- 对比零代价的关时钟 → 第 04 篇《时钟门控直觉》；
- 断电域怎么组织、什么是常开域 → 第 07 篇《电源域是什么》；
- 断电时的隔离/保持怎么用语言声明与验证 → 第 08 篇《UPF 是什么》；
- 设计侧总览与 switch/isolation/retention 细节 → 《低功耗设计与 UPF》。
总结
一句话总结：电源门控是收益—代价阶梯上比时钟门控更高一级的手段，针对的是后者无能为力的漏电——时钟门控只挡住翻转、电源轨仍接着，先进工艺下「只要上电就交」的漏电在长时间待机时会成为平均功耗的主导，而电源门控在电源轨与模块之间插入大尺寸高阈值的电源开关（PMOS header 或 NMOS footer），长时间空闲时整块断开，让动态功耗和漏电一起趋近于零，代价是三件时钟门控没有的麻烦：①断电使触发器状态丢失，要用常开域供电的保持寄存器 retention 做 save/restore、或由软件把上下文存到保持供电的内存；②断电域输出悬空成 X、可能让下游误动作甚至产生直通电流，必须在边界放隔离单元在断电期间把输出钳到安全值；③上下电要按 save→隔离→停钟→断电→（守候）→上电（含对去耦电容充电的浪涌电流）→恢复/撤隔离的有序序列走，带来明显唤醒延迟和能量、只在睡得够久时才划算；因此工程判断是「短空闲关时钟、长睡眠断电源、还在跑且负载轻用 DVFS」，三者在真实芯片里按忙闲分级叠加，而永远要醒的 RTC/PMU/唤醒逻辑放进最小的常开域 AON。
