NBTI 老化:负偏置温度不稳定性为什么让 PMOS 逐渐变慢
一颗芯片刚出厂时能满足时序,并不代表所有晶体管会在整个使用过程中保持完全相同的电气特性。NBTI 老化(Negative Bias Temperature Instability,负偏置温度不稳定性)描述的正是 PMOS 在负栅偏置、尤其叠加高温时逐渐发生的参数漂移。它不是突然断线,而常表现为阈值电压绝对值增大、驱动变弱和路径变慢。理解这条因果链,需要先回顾MOSFET 的开关与驱动原理,再把器件变化映射到时序与存储器裕量。
本文要回答的问题
- 为什么正常工作的 PMOS 也会处在 NBTI 应力条件下,负栅偏置究竟相对谁而言?
- 界面陷阱和氧化层电荷怎样让阈值电压漂移,并最终变成门延迟增加?
- 撤掉应力后的部分恢复是否意味着器件回到全新状态,占空比为什么重要?
- NBTI 怎样影响建立时间、关键路径和 SRAM 读写裕量?
- NBTI 与 PBTI、HCI、TDDB 有何边界,为什么不能拿一种机制代替另一种?
- 设计阶段应怎样使用工艺模型、任务剖面和降额,而不是套用一个通用安全年限?
一、NBTI 老化:从偏置与温度开始的慢变化
NBTI 的核心应力对象是 PMOS。以常见 CMOS 接法为例,PMOS 源极接较高电位;当栅极被拉低、晶体管导通时,栅极相对源极为负,即栅源电压为负。这里“负偏置”描述的是器件端口之间的电压关系,不是要求芯片必须接负电源。只要电路中存在这样的偏置状态,就可能出现相应应力;高温通常会加快相关物理过程,因此温度不是无关的背景条件。
NBTI 的经典图景涉及硅与栅介质界面的化学键、可迁移的含氢物种以及界面陷阱形成。较完整的描述还会考虑氧化层内已有缺陷的俘获与释放。不同栅介质、工艺代际和偏置条件下,各部分贡献并不相同,所以不宜把所有观测都归结为唯一一种微观反应。对电路设计者而言,稳定的共同结论是:应力会改变沟道附近的电学状态,使 PMOS 阈值电压绝对值趋向增大。
读图要区分器件层和电路层:红色是应力与微观状态变化,蓝色是可测的器件参数漂移,橙色是驱动能力后果,紫色才是系统最关心的时序表现。NBTI 不是“温度高所以直接变热变慢”这么简单,中间隔着陷阱、阈值与电流这一串机制;也不是每一个 PMOS 延迟增加都能仅凭现象断定由 NBTI 单独造成。
二、阈值漂移为什么变成驱动能力下降
对 PMOS 常用源栅电压和阈值绝对值来建立直觉。器件导通时,可把它提供的驱动理解为受过驱动控制;当源栅电压不变而阈值绝对值增大,剩余用于形成沟道与电流的有效过驱动就会缩小。负载电容仍要由这个电流充放电,于是同样逻辑翻转需要更长时间。晶体管没有“换了一种逻辑功能”,变化的是完成同一动作的速度。
这种影响不是简单的百分比直传。一个反相器里还有 NMOS,输出上升沿和下降沿受力不同;复杂门中多个串联或并联器件的贡献不同;互连电阻、电容、输入转换时间以及负载也决定总延迟。某些非关键路径即使变慢仍有充足裕量,而原本最接近约束的路径可能更早暴露问题。因此,不能用一个统一的“全芯片降速比例”替代具体路径分析。
| 层次 | 典型变化 | 解读时要保留的条件 |
|---|---|---|
| 偏置环境 | PMOS 经历负栅偏置,高温促进老化 | 取决于实际端口电压、工作状态和温度历史 |
| 器件参数 | 阈值电压绝对值通常向增大方向漂移 | 幅度与轨迹依赖工艺和应力历史 |
| 单管电学 | 同等工作点下驱动能力减弱 | 不能脱离负载与工作区判断 |
| 标准单元 | 部分或全部相关边沿延迟增加 | 上拉、下拉网络受影响并不对称 |
| 数字路径 | 到达时间推迟,建立裕量可能减少 | 时钟路径与数据路径需分别分析 |
| 存储阵列 | 访问速度、读写稳定性和失配发生变化 | 不能只套普通组合逻辑的延迟结论 |
三、应力、恢复与占空比:暂停不等于倒带
NBTI 的重要特征是动态性。当应力撤除或显著减小时,一部分俘获电荷可以释放,部分界面相关变化也可能出现表观回复,于是测得的阈值漂移会减小,这就叫恢复。恢复解释了为什么应力条件相同、但断电后等待时间不同的两次测量,可能得到不同结果;测量设备接入所需的时间和测量时施加的偏置,也会参与决定最终读数。
但恢复不等于从未老化。观察到的漂移下降,不证明所有微观变化都已逆转,也不证明下一次应力会从头开始。把“有可恢复分量”理解成“器件完全复原”,会漏掉较稳定或较慢恢复的部分,还可能因测量延迟而低估实际工作状态下的漂移。
图中的循环强调“应力历史”而不是一次性损伤。绿色复测只表示部分恢复可以被观测,并不表示恢复验证已经证明器件全新。占空比正是连接波形与老化的关键量:它描述某段周期内处于应力状态的比例,但仅有占空比也未必完整,切换频率、每次持续时间、温度和恢复间隔都可能影响结果。
同样标称频率的两个模块,如果一个让相关 PMOS 长时间保持导通,另一个频繁切换到非应力状态,它们的老化历史可能不同。反过来,也不能只凭“活动率低”就断言老化轻,因为低开关活动有时意味着某个偏置状态维持得更久。应看每个器件的真实电压波形,而不是只看整个模块的翻转率。
四、从关键路径到 SRAM:速度之外还有裕量
在同步数字电路里,数据必须在时钟边沿到来前稳定,建立时间检查关心的正是最迟到达的数据是否还留有余量。NBTI 让部分数据路径变慢,可能压缩建立裕量;如果时钟路径也发生老化,则两端变化要共同进入分析。延迟增加有时看似能让某些保持时间检查变宽松,但这绝不是可以依赖的修复手段,因为老化分布、其他器件机制和原有裕量并不会因此变得可控。基础概念可对照静态时序分析入门。
SRAM 更不能只理解成“多一级延迟”。读操作涉及单元下拉、位线放电、灵敏放大器识别和时序配合;写操作要求写入器件克服单元原有状态;保持状态则依赖交叉耦合结构的稳定裕量。NBTI 改变 PMOS 上拉能力,还可能因不同器件经历不同偏置历史而加重失配,进而影响读、写和保持之间的折中。
| 观察对象 | 老化可能带来的方向 | 为什么不能只看平均漂移 |
|---|---|---|
| 建立时间 | 数据路径变慢,裕量缩小 | 取决于关键路径和时钟路径的相对变化 |
| 保持时间 | 局部延迟变化可能改变检查余量 | 不能当作普遍收益,仍须按完整条件验证 |
| SRAM 读取 | 位线发展与单元上拉平衡改变 | 还受 NMOS、位线负载和读出电路影响 |
| SRAM 写入 | 单元翻转所需的器件竞争关系改变 | 数据图形与历史状态会造成不对称应力 |
| SRAM 保持 | 静态噪声裕量可能受参数漂移和失配影响 | 同一阵列不同单元的应力历史不完全相同 |
因此,功能测试“还能读写”只说明当前测试条件下通过了某些操作,不等于所有电压、温度、数据图形和老化阶段都具有同样裕量。有关片上存储结构,可接着读片上存储器基础。
五、NBTI 与 PBTI、HCI、TDDB 不能互相替代
可靠性分析最忌把所有慢变都装进同一个名词。NBTI、PBTI、HCI 和 TDDB 可能同时存在,也可能在特定测试里表现出相似参数变化,但它们的应力对象、主导物理过程和失效后果不同。机制边界清楚,才能选择正确的测试条件与模型。

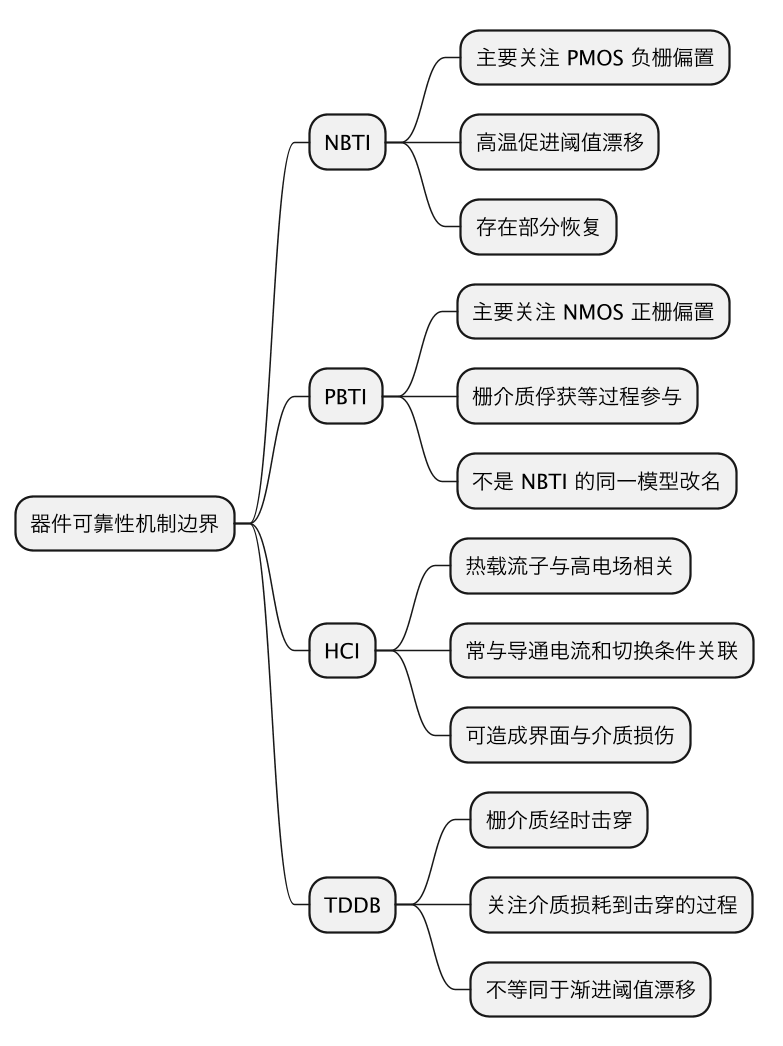

读这张思维导图应先问“应力加在哪里、最终关心什么失效”,再问参数有没有相似变化。PBTI 主要对应 NMOS 正偏置;HCI 与高电场下热载流子作用相关;TDDB 指向栅介质经时击穿。即使某次 NBTI 应力也改变漏电流,也不能据此替代 TDDB 评估;即使 HCI 同样使驱动下降,也不能拿 NBTI 的恢复特征解释全部现象。真实任务剖面需要多机制共同覆盖时,应分别使用适用模型。
六、建模与降额:把任务剖面变成可验证约束
工程上不能只写一句“考虑十年老化”就完成分析。任务剖面至少要描述芯片在实际使用中的电压、温度、工作状态、持续时间和开关活动;模型则需要来自目标工艺的表征与验证,并说明适用偏置、温度、器件类型和时间范围。模型能否处理动态恢复、如何映射到标准单元库,都应以相应工艺文档和工具流程为准,不能预设所有模型都支持同样功能。
降额是把老化后的器件变化转化为电路分析条件的一种方法,例如在适用的老化模型或老化库基础上增加延迟、调整驱动参数。它不是随意在报告末尾加一个保守百分比。合理流程应让应力波形进入器件老化计算,再把结果传给单元与路径分析,同时保留时钟、数据、失配和不同工作模式之间的对应关系。
| 输入或动作 | 应回答的问题 | 常见误用 |
|---|---|---|
| 任务剖面 | 各工作模式的电压、温度和持续时间是什么 | 只用最高温度代表全部使用历史 |
| 器件波形 | 哪些 PMOS 在何时承受何种偏置 | 用模块活动率替代每管应力占空比 |
| 工艺模型 | 模型在哪些器件与条件范围内经过表征 | 外推到未覆盖的介质、偏置或时间 |
| 老化库或降额 | 参数变化怎样进入单元和时序分析 | 给所有路径套同一个固定减速比例 |
| 签核检查 | 老化后各模式、各角落是否仍满足约束 | 只检查功能,不检查速度与存储裕量 |
降低温度、减少不必要的应力时间、管理待机偏置和避免关键电路长期处在极端状态,都可能是设计方向,但效果必须回到具体电路验证。电源关断也未必自动等于所有 PMOS 应力消失,因为关断后的内部节点电平仍可能形成偏置。所谓“平衡老化”同样不是万能方案,它可能改变占空比与功能状态,却不能保证两边漂移恰好抵消。
尤其要区分典型条件与保证寿命。典型应力下的曲线用于说明趋势,不等于任何芯片在任意环境中都能工作某个年限;没有工艺方或产品规范支持,就不存在可通用套用的安全电压、安全温度或寿命数字。产品承诺必须来自适用的任务剖面、模型、验证和规范,而不是从入门示意图反推。
这一篇在知识体系里的位置
本篇把NBTI 老化放在“器件物理—标准单元—时序与存储裕量”之间:底层开关直觉可回到MOSFET 工作原理,路径后果进入静态时序分析,阵列级问题接到片上存储器。温度与活动状态又会改变功耗和热环境,可结合芯片功耗基础理解,但功耗升高与 NBTI 不是同一个概念。
总结
NBTI 老化是 PMOS 在负栅偏置、尤其高温条件下出现的渐进参数漂移,常通过界面陷阱与氧化层俘获等过程,使阈值电压绝对值增大、有效过驱动和驱动能力下降,最终可能压缩时序与 SRAM 裕量。应力撤除后会有部分恢复,占空比和完整应力历史因此重要,但恢复绝不等于从未老化。NBTI 与 PBTI、HCI、TDDB 各有边界,不能互相替代。可靠设计应使用目标工艺模型、真实任务剖面和相应降额流程,典型曲线不等于寿命保证,也不存在脱离来源的通用安全年限、电压或温度数值。
