FPGA 原型验证专题 46：大规模原型的编译农场与周转时间工程——从一次综合 8 小时到一天出十个比特流

更新时间：2026-09-13。本文是模块 F（规模化、云化与工程运营） 第一篇。模块 A~E（26 事务处理器 SCE-MI 三类通道/transactor 实现~45 Trace 带宽与深度工程 采样/缓冲/压缩/回传管线）解决了“一个项目怎么在原型上跑通、调清楚、出可信结论”；模块 F 回答“同时有十几个分支、几十个人、上千片 FPGA 时，怎么让整条原型产线转得快、不打架、成本可控”。首篇从最痛的指标切入：从提交 RTL 到拿到能上板的比特流，要多久。

一、为什么周转时间是规模化后的第一杀手

单片小工程点一下“Generate Bitstream”，十几分钟出结果，没人会把构建当回事。大规模多片原型完全不同：

• 一次完整构建常 4~12 小时，大设计甚至隔夜；
• 一次分区/时序问题导致的返工，等于团队一整天没有可用镜像；
• 软件、固件、验证、架构四个组都在排队等“带某个特性的比特流”；
• 构建不是按“天”出一个，而是十几个 git 分支、多个 seed 同时想要。

周转时间（turnaround time，TAT）每翻倍，团队能并行探索的设计空间就砍半。它不是 IT 问题，是直接限制验证吞吐和架构迭代速度的工程问题（与 42 降频原型架构性能评估 cycle 计数/A-B/伪延迟扣除 的迭代闭环同源）。

二、把一次构建拆成五段，先看清时间花在哪

RTL ─▶ ① 综合 synth ─▶ ② 分区/适配 partition ─▶ ③ 多片 P&R(并行) ─▶ ④ 比特流生成 ─▶ ⑤ 归档/校验
       可 OOC 并行      全局串行、最贵         每片并行/有先后依赖    纯算力并行        轻量 IO

1. 逻辑综合：RTL→门级，可按层次做 OOC（out-of-context） 自底向上并行，未改模块直接复用门级产物；
2. 分区/适配：把网表切到多片、处理跨片互联 TDM（12 多 FPGA 分区算法 割集/容量/图划分、13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频），这是全局串行步骤，分区一改后续全废；
3. 多片布局布线：各片相对独立，可在多台 worker 上并行，但顶层时钟/IO/跨片约束有先后；
4. 比特流生成：纯算力，可并行；
5. 归档校验：生成版本指纹、info_table、校验和（20 比特流烧录与四方版本一致 manifest/门禁）。

优化原则：先测每段耗时占比，再动最贵的那段。 多数团队凭感觉加机器，结果发现 60% 时间卡在全局分区这一步，加再多 P&R worker 也没用。

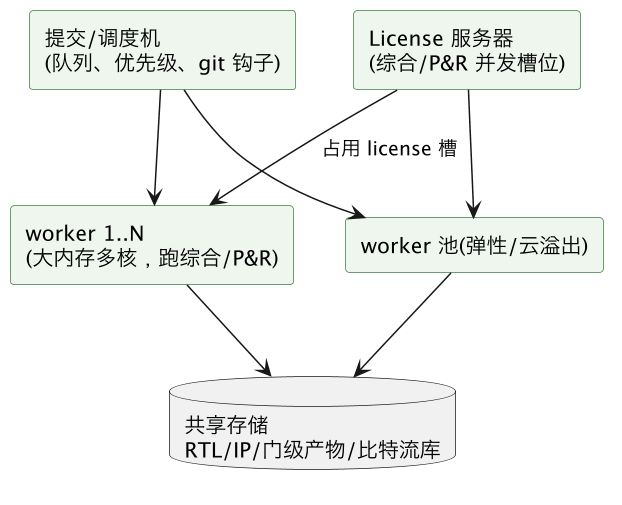

三、编译农场的标准拓扑

四个关键部件：

• 提交调度机：开发者不直接登 worker，而是提交构建请求（分支 commit、目标平台、是否复用分区、seed 列表）进队列；
• License 服务器：综合/P&R 按并发槽位授权，槽位数往往比机器数更早成为瓶颈，要按峰值并发购买或混用商用+开源综合（38 开源工具链）；
• Worker 池：P&R 是大内存、多线程任务，worker 按“核数+内存”选型，多片构建可独占整机；
• 共享产物库：OOC 门级、分区结果、种子扫掠中间产物、最终比特流全部入库存档，供跨分支复用（与 20 比特流烧录与四方版本一致 manifest/门禁 配套）。

四、三个真正省时的技术杠杆

1. OOC/层次化增量综合。固定不变的 IP（CPU 核、DDR/PCIe 控制器、NoC 骨架）一次性综合成门级 DCP/checkpoint 入库，日常构建只重综合改动模块。稳定模块占 70% 网表时，综合阶段能省一半以上。前提是边界（接口、参数、层次名）稳定，配合 10 RTL ID 体系 分配规则/层次绑定/稳定性。
2. 分区与布局锁定复用。当本轮改动只动某一两片内的逻辑，复用其余片的布局和全局分区（partition freeze / 锁定 pblock），只重 P&R 受影响片。这是把 8 小时压到 2 小时的最大杠杆，但要设“复用失效条件”：跨片接口、时钟结构、资源利用率超阈值时自动全量重建，否则时序悄悄恶化。
3. 多 seed 并行扫掠。同一约束跑 N 个布局种子并行，取满足时序者（19 原型频率与时序收敛 TDM 降频/关键路径）。农场把 seed 扫掠从“串行试一周”变成“一夜并行出 8 个”，是对付临界时序最划算的用法。

五、容量估算：该买几台 worker

把构建需求当流量算（类似 45 Trace 带宽与深度工程 采样/缓冲/压缩/回传管线）：

每日构建总机时 H = Σ(各项目构建次数 × 单次机时 × 平均seed数)
所需并行 worker 数 W ≈ H / (单机每日有效机时 × 平均利用率目标)
license 并发槽 L ≥ 峰值同时在跑的综合/P&R 进程数

例：3 个项目各每天 2 次、单次 6 机时、平均 2 seed → 72 机时/天；单机有效 18 机时、目标利用率 70% → W ≈ 72/(18×0.7) ≈ 6 台，且 license 槽要覆盖峰值（早晨合并高峰可能 8~10 并发）。license 槽、worker、存储 IO 三者要平衡，任何一个短板都会让其余投资闲置。

六、队列调度：让有限产能用在刀刃上

先到先服务（FIFO）在多团队共用时必然糟糕——一个无关紧要的 seed 扫掠可能把流片前关键构建堵在后面。最小可用调度策略：

• 优先级分层：流片/里程碑构建 > 主干 bring-up > 特性分支 > 探索性 seed 扫掠；
• 自动取消过期任务：同一分支新 commit 进来，取消旧 commit 的排队/运行任务（构建的是 HEAD，中间版本没人要）；
• 失败快速反馈：lint/elaborate/08 不可综合构造识别与存根替换 模拟IP/时钟门控 作为廉价前置闸门，别让低级语法错占用 4 小时 P&R 槽；
• 公平配额：每团队保底槽位 + 空闲池借调，防止一个组占满全场；
• 可抢占的低优先级任务：高优任务进来可暂停/迁移 checkpoint，或排到云溢出。

七、本地农场不够用时的云溢出

基线容量按日常负载自建，峰值（里程碑前、多分支齐发）弹性溢出到云 FPGA 构建实例（平台选型见 44 自建/购买/租云原型 TCO 模型 盈亏平衡/机会成本）。注意三个坑：①商用 EDA license 允许云端使用且计量方式不同；②大型 checkpoint/中间产物上云的传输时间可能吃掉弹性收益，要预热镜像和缓存；③云端构建产物回传与版本指纹要纳入同一产物库，不能出现“云里那个比特流对不上代码”。

八、一条把 TAT 从 36h 压到 9h 的改造路径

按收益排序、逐步落地：

1. 先埋点测基线（1 周）：五段各耗时、排队等待时间、license 拒绝率、失败率，没有数据不谈优化；
2. 前置廉价闸门：提交即跑 lint/可综合/约束检查，把 20% 低级失败挡在 P&R 前；
3. OOC + 产物库：稳定 IP 入库复用，综合段砍半；
4. 分区/布局锁定：小改动只重建受影响片，主循环从全量变增量；
5. 队列优先级 + 自动取消：消除无效排队；
6. 多 seed 常态化并行：临界时序不再串行试运气；
7. 云溢出接峰值：里程碑前不再因产能等待。

典型效果：首轮全量仍要 8~12 小时（无法回避），但日常增量迭代从 36h（隔夜+排队）压到 6~9h，工程师当天提交、当天上板，这是质变。

九、常见坑速查

• 凭感觉加机器，结果卡在全局分区/license 槽 → 先分段计时找瓶颈；
• 稳定 IP 每次重综合 → 建 OOC 产物库，按接口哈希复用；
• 无差别复用旧布局 → 跨片/时钟/利用率变化时必须自动失效重全量；
• seed 串行试 → 农场并行扫掠，一夜出多个；
• FIFO 队列 → 优先级 + 自动取消旧 commit；
• license、机器、存储只扩一个 → 三者按峰值一起平衡。

与系列及现有篇目的链接

• 构建内部步骤：12 多 FPGA 分区算法 割集/容量/图划分、13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频、19 原型频率与时序收敛 TDM 降频/关键路径
• 资产与复用：20 比特流烧录与四方版本一致 manifest/门禁、10 RTL ID 体系 分配规则/层次绑定/稳定性
• 平台与成本：44 自建/购买/租云原型 TCO 模型 盈亏平衡/机会成本、36 商用原型平台版图 HAPS/Protium/第三方能力边界
• 运营配套：47 多用户资源调度 预约/作业/租约/防误烧、53 比特流回归与冒烟自动化农场 硬件 CI/门禁、54 运营指标看板 利用率/TAT/flake/就绪度

总结

一句话总结：大规模原型的首要瓶颈是周转时间（从提交 RTL 到拿到可上板比特流，多片设计一次全量常 4~12 小时），要把它当一条需要容量规划的产线而非“点一下生成”——先把一次构建拆成①可 OOC 并行的综合、②全局串行且最贵的分区适配、③各片相对独立可并行但有时钟/IO 依赖的多片 P&R、④纯算力并行的比特流生成、⑤轻量的归档校验五段并埋点测准每段耗时，只优化最贵的那段（多数团队盲目加机器却卡在全局分区或 license 槽）；编译农场由提交调度机、按并发授权且常比机器更早成为瓶颈的 license 服务器、大内存多核 worker 池、以及与版本纪律配套的共享产物库四部件组成，容量按“每日构建总机时 H=Σ(次数×单次机时×平均 seed 数)，worker 数 W≈H/(单机日有效机时×目标利用率)，license 槽≥峰值并发”测算且 license/worker/存储 IO 三者必须平衡；三个真正省时的技术杠杆是稳定 IP 做 OOC 层次化综合按接口哈希复用门级产物（稳定模块占大头时综合段砍半）、小改动时锁定复用全局分区和未变片布局只重 P&R 受影响片（把 8 小时压到 2 小时的最大杠杆，但跨片接口/时钟/利用率超阈值必须自动失效转全量以防时序悄悄恶化）、以及多 seed 并行扫掠把临界时序从串行试一周变成一夜出八个；调度上用流片>主干>特性>探索的优先级分层、新 commit 自动取消旧任务（构建的是 HEAD 中间版本没人要）、lint/可综合/约束作为廉价前置闸门挡住低级错、团队保底槽位加空闲借调防独占、高优任务可抢占或云溢出；基线自建+里程碑峰值弹性上云（注意云端 license 授权、大 checkpoint 传输预热、产物回传纳入同一指纹库）；按“测基线→前置闸门→OOC 产物库→分区布局锁定→队列优先级→seed 并行→云溢出”的顺序落地，首轮全量虽无法回避地要 8~12 小时，但日常增量迭代能从 36 小时压到 6~9 小时、做到当天提交当天上板，直接决定团队能并行探索多少设计分支。
