FPGA 原型验证专题 05：原型到硅后衔接 pre/post-silicon 协同/errata

本文是 FPGA 原型验证专题第 05 篇。原型链路见 04 ASIC 原型验证全链路 RTL ID/GateID/层次映射，原型 bring-up 见 03 原型平台 bring-up 多片点亮/trace，片上观测见 专家 45。

一、两阶段能力对照

	硅前（sim/emu/原型）	硅后（真硅）
速度	慢	全速真实
可见性	任意信号	仅有意植入的钩子
迭代	改代码即重跑	月级、极贵
保真盲区	模拟/PHY/物理效应	几乎无

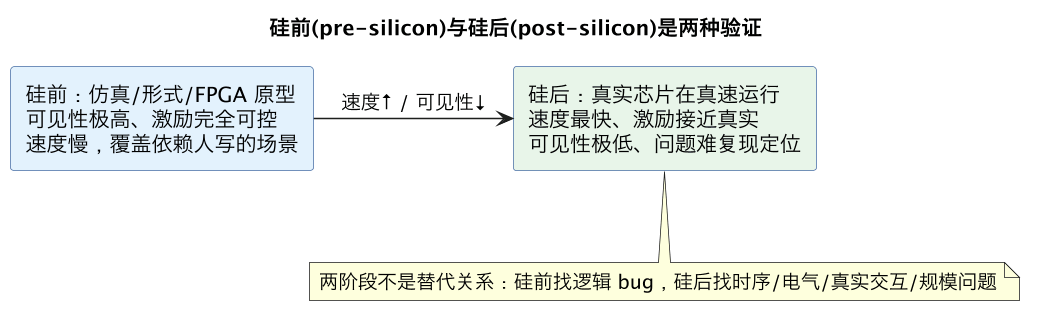

协同公式：硅前杀掉能想到的一切；硅前植入硅后的眼睛和手；硅后专打模型不真实的角落。

二、验证资产的连续性

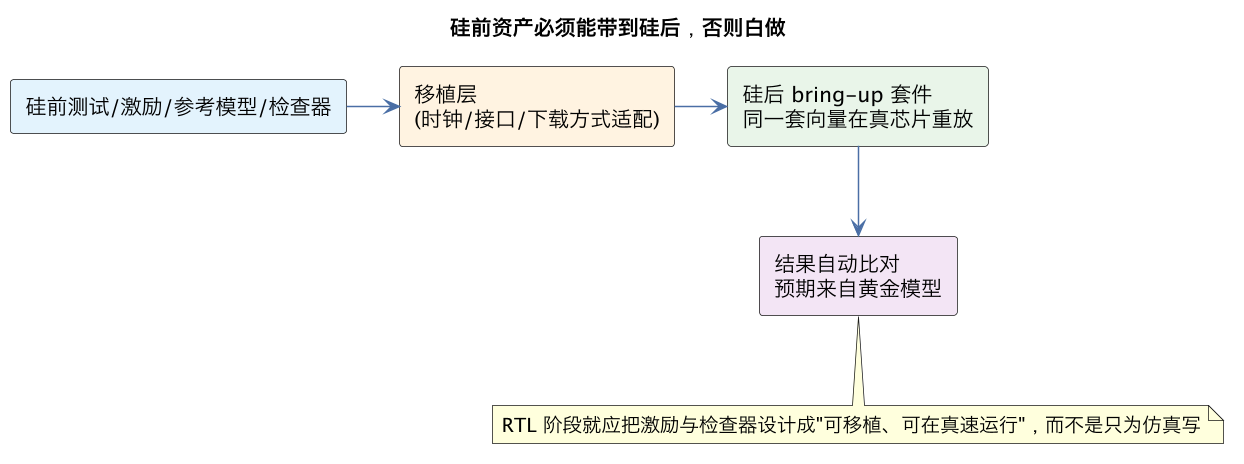

仿真/emulator/原型 共用：激励 + 参考模型 + 自检 + 覆盖率指标
        │ 打包
        ▼
硅后 bring-up 套件：电源时钟→JTAG/扫描→单核→总线→DDR→接口→OS
（先在 FPGA 上把这套脚本演练到熟，T0 直接执行）

三、RTL 阶段就要交付的硅后能力

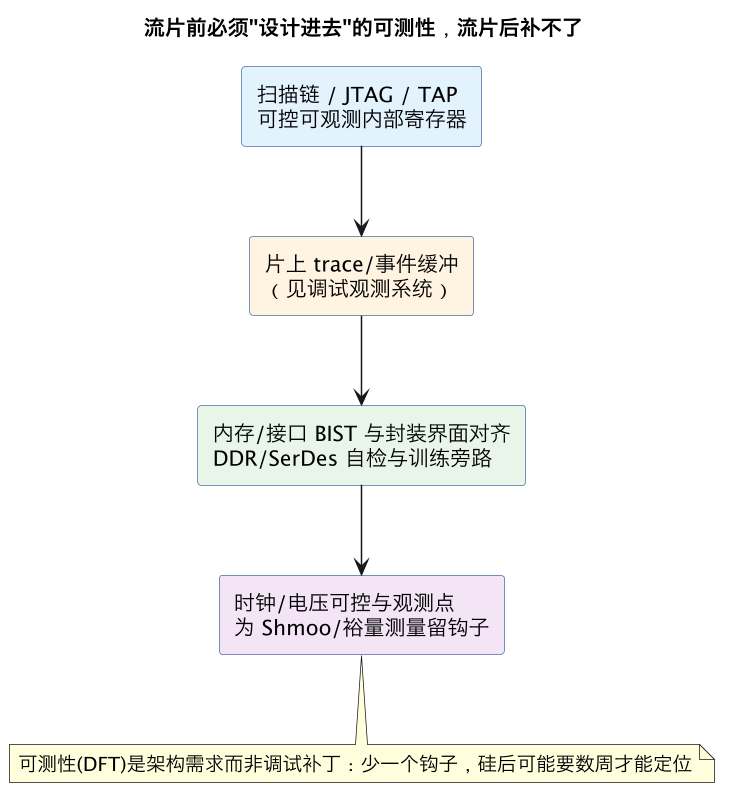

扫描链/边界扫描、片上 trace/事件缓冲、BIST、计数器、可控时钟/单步、调试启动模式、禁用熔丝、调试网表映射——硅后能做什么实验，取决于硅前埋了什么。

四、硅后主战场：硅前不真实的五件事

PLL/SERDES/PHY 标定；跨角点时序与 IR drop/噪声；第三方互操作；长周期软件竞态；软硬件真实交互。方法：受控实验 + trace + 固件配合，记录现象→假设→最小触发。

五、errata 闭环

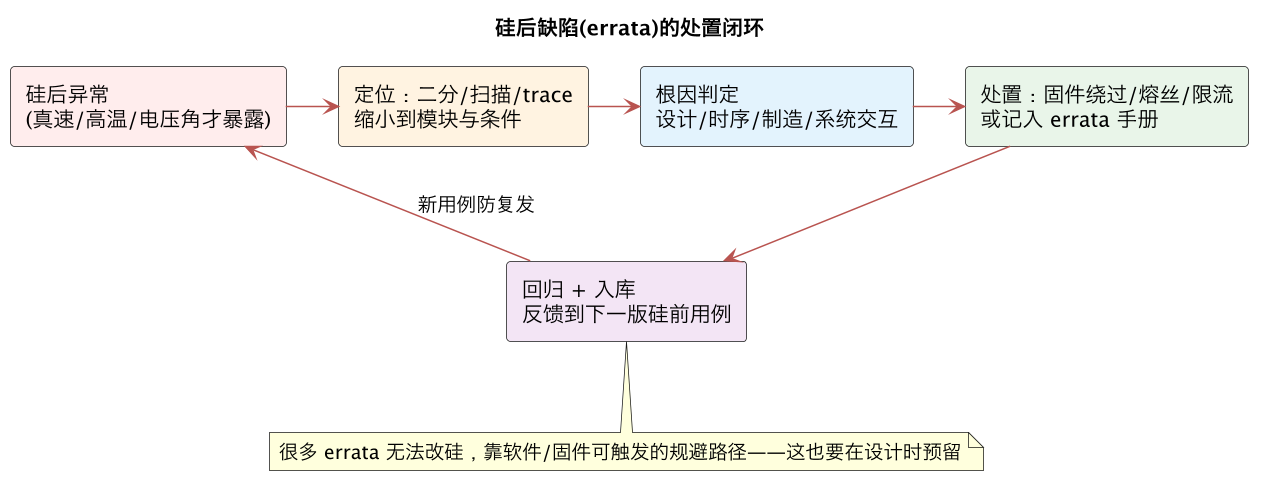

登记（触发条件/影响）→ workaround（驱动/固件/熔丝）→ 原型沙箱验证 workaround → 必要时 metal spin → errata 文档随货发布 → 缺陷反哺下一版硅前计划。

六、硅后验证计划的制定：从风险清单到覆盖率模型

硅后不是“硅回来了再说”，而要在 RTL 阶段就产出一份硅后验证计划，因为大量硅后能力（观测点、调试模式、时间戳、BIST、可配置旁路）必须在设计里预埋，流片后无法补。计划的起点是结构化的风险清单：哪些问题硅前看不见或看不全（真实时序/电压/温度、模拟与 PHY、软件真实负载、极长 soak、与对端真实设备互操作），哪些是新 IP/新工艺/高时钟频率带来的未知数，按“硅前不可见程度 × 硅后失效代价”排序，决定硅后投入的优先级。

把风险映射成验证活动：时序/工艺风险 → 多颗芯片（快/慢 corner 批次）、电压频率拉偏（shmoo）、温度箱测试；PHY/模拟风险 → 眼图扫描、误码率压力、对接多种对端设备；软件负载风险 → 启动 OS、真实流量、随机/模糊（fuzz）长稳；架构死锁风险 → 极端背压、错误注入、资源耗尽测试。每项活动定义目标、通过判据、所需预埋能力和负责人。没有判据的“多跑跑”不算计划。

硅后覆盖率模型要现实：硅后不可能有仿真意义上的代码覆盖率，而要用几层替代指标——①计划覆盖率（计划中的测试项执行比例）；②场景/状态覆盖率（关键状态机的状态与迁移、异常路径、错误注入组合，按一张矩阵打勾，这张表在 RTL 阶段就和验证团队共建）；③电气覆盖率（频率×电压×温度的 shmoo 网格、各收发器通道、各 IO bank）；④统计置信度（误码率这类指标需要样本量和时长推导，跑 1 分钟没误码不等于 BER 达标）。覆盖率数据随批次滚动，缺口驱动新增测试而不是凭感觉停测。

与硅前的衔接点要写明：哪些硅前用例/检查器/参考模型被原样带到硅后（见下节），哪些硅后发现的问题必须回灌成硅前回归用例；硅后入口/出口准则（什么质量水平才允许从仿真/emulation 转向 bring-up，什么水平才允许从 bring-up 转向量产）。计划还要包含时间盒和并行策略：硅回来后头 72 小时做什么（冒烟、生命体征、最小通路），第一周、第一月分别收敛哪些风险，多板/多团队如何并行（一个团队 bring-up 核心，一个测接口，一个跑软件栈），因为硅后阶段的日历时间极其昂贵。

七、bring-up 方法论：生命体征、二分法与科学调试

硅/板第一次回来时面对的是一个几乎不可见的黑盒，bring-up 的专业性体现在严格的顺序纪律和科学调试方法上——跳过顺序、并行改多个变量，是 bring-up 阶段拖期的头号原因。

生命体征优先（signs of life）：上电时序与各路电压（先不带芯片大电流，再分级加载）、时钟（振荡器、PLL lock、参考时钟质量）、复位释放、配置/启动接口（JTAG 连通、IDCODE 正确、能 halt/读寄存器）。只有这些都对，才进入功能；在此之前不碰任何业务逻辑。FPGA 原型阶段这一步相对轻，但 ASIC bring-up 里电源/时钟问题可能直接毁片，必须严格按电源序列和电流预算监控（电流异常立即断电）。

分层点亮（layered debug）：单寄存器读写 → 片上 SRAM/存储 March → 单 IP 环回 → 互连 → 端到端业务。每一层用最小确定性图案验证（固定数据、已知答案），稳定后再加复杂度；每一层只依赖已经证明为好的下层，这样新故障一定落在最新加入的层。高速接口单独走“PLL→lane 极性/交换→内部环回→外部环回→对接真实对端→误码压力”的阶梯（与 专家 39 BIST 阶梯一致）。

一次只改一个变量 + 二分法是 bring-up 的科学方法。现象可能由配置、电压、频率、温度、对端固件、比特流版本中的任意组合造成，同时改三处即使“好了”也不知道为什么。二分定位有多个维度：时间维度（git/版本二分，找第一个坏版本）、空间维度（屏蔽 IP/通道，二分坏通道范围）、参数维度（频率/电压逐档 shmoo，画出存活边界——边界形状本身指向根因：随电压改善像时序问题、随温度改善像模拟漂移、完全随机像 CDC/电源噪声）。

假设—实验—记录循环：每个调试会话先写下可证伪的假设（“DDR 训练失败是因为 VREF 偏低”）和判定实验，结果如实记录（包括否定假设的结果），维护一张 bring-up 日志：版本、配置、测量值、变更、结论。日志是多人协作和后续 errata 的基础（bring-up 期的口头知识流失极快）。用好预埋的观测能力：扫描链/边界扫描读引脚状态、片上 trace（见 专家 45）、性能计数器、温度/电压传感器；没有预埋时才上物理探头，且优先测电源和时钟。

防卡死纪律：遇阻塞先回到最近的已知良好状态；长时间无进展就换方法/换人（带新视角）或缩小复现（从系统测试缩到最小环回）；区分“阻塞我的缺陷”和“可绕过缺陷”，能绕就记录 errata 继续推进其他层，把战线并行化。bring-up 经理的职责是保证阻塞可见、资源动态调配、每天有明确的下一层目标。

八、Shmoo、压力与统计：硅后质量的量化语言

硅前验证回答“功能对不对”，硅后还要回答“在物理世界的边界内有多健壮”。这需要量化方法，而不是“在实验室温度下跑通一次”。

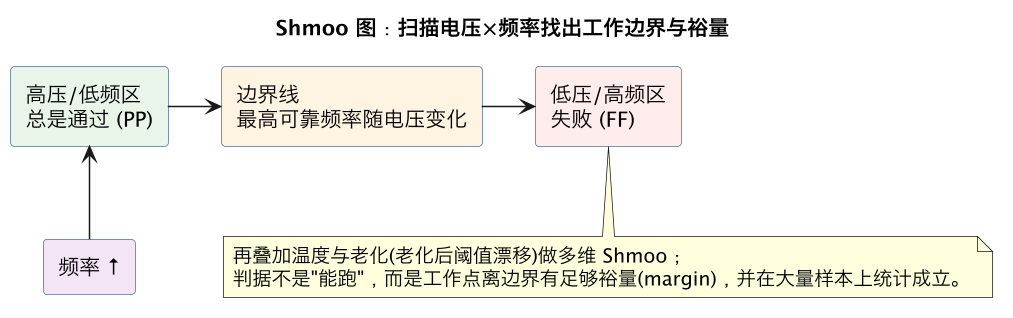

Shmoo 测试扫描二维（常用电压×频率，也有温度×频率、时序延迟×电压）参数空间，逐点判定 pass/fail，画出存活区域。工程价值有三：①量化裕量——标称工作点距离失效边界有多远（只有 2% 电压裕量就要警惕量产离散和老化）；②根因诊断——失效边界的形状指向机理（等频斜线像通用时序问题、特定频率竖线像时钟/PLL、低温反而失效像保持时间问题）；③选档与降频策略——依据 shmoo 划分速度等级或确定保守工作点。Shmoo 要在多颗芯片（覆盖工艺离散）、带业务负载（空闲芯片的发热和压降都不真实）上做，并复测回归后的固件/比特流（修一个 bug 的新构建要重画关键 shmoo，确认没有吃掉裕量）。

压力测试（stress/soak）把罕见事件逼出来：最坏流量（最小包、背靠背、全通道同时翻转）、资源边界（FIFO 将满将空、描述符耗尽、地址空间首尾）、错误注入（坏 CRC、超时、链路 flap、不可纠正 ECC）、长时间运行（24/72/168 小时 soak，把老化、泄漏、计数器回绕、慢泄漏的软件 bug 逼出来）、电源压力（最低电压 + 最高温 + 最大负载同时成立的最坏角点）。压力测试必须带在线自检和不变量监控（不是跑完看结果，而是运行中断言计数器、协议不变量、数据指纹，见 专家 39 的 BIST 纪律），出错即冻结现场。

统计与样本：硅后面对的是器件总体，不是手上这一颗。结论要按样本表述：BER/MTBF 需要时长和样本量推导（测到零误码只能给出置信上界）；工艺离散要看快/慢/典型多批次；老化要结合加速模型或至少高温老化（burn-in）数据；现场早期失效（浴盆曲线左端）靠量产测试和老化筛选拦截。每一个“没问题”的结论都应附带条件：几颗、什么批次、什么参数网格、多长时间。

性能也是硅后测量对象：标称吞吐/延迟在真实软件栈、真实缓存行为、真实中断负载下重测（仿真/emulator 的数字往往过于乐观）；功耗在真实活动率下实测（热设计、电源规格以此为准）；这些数据回流给营销规格和下一代架构，形成闭环。所有量化结果按芯片序列号/批次归档——量产问题出现时，能按批次切数据是区分“系统性缺陷”和“个别坏片”的关键。

九、Errata 闭环与量产交接

硅/板级缺陷不会全部在量产前修完（尤其 ASIC），成熟团队与不成熟团队的区别不在“有没有 errata”，而在errata 管理的纪律。

Errata 记录的最小集合：稳定可复现的触发条件（最小复现序列、涉及的模式/配置/参数边界）、影响（功能错误？性能损失？只在特定温度电压？有无数据损坏/安全后果）、根因（RTL/时序/模拟/封装/板级，定位到机制而非现象——“偶发错包”不是根因，“CDC 同步级数不足在慢 corner 下亚稳”才是）、规避方法（软件 workaround、配置/频率/电压限制、拓扑限制，规避本身要验证并计入性能账）、修复计划与落点（RTL 下一版、掩码/金属修订、固件、文档限制）、受影响版本/批次。

Workaround 工程：很多硅后缺陷靠软件/固件绕开（不用某模式、插入串行化、改初始化序列）。规避方案必须像正常功能一样过回归，并标注其性能/容量成本；规避开关要可配置且默认安全；多个 workaround 之间可能相互作用，要建组合矩阵。FPGA 平台相对幸运——大量 errata 可在下个比特流修复，但修复仍要回灌硅前全量回归（见下节），且要评估修复对时序裕量和 shmoo 边界的影响，避免“修 bug 吃掉裕量”在现场复发。

与客户/量产的接口：errata 分级（无影响/规格受限/功能受限/安全相关），对外文档与对内详细记录分开维护；销售/FAE 拿到的是“影响 + 规避 + 修复版本”的可执行信息；质量团队追踪现场返回率，把现场失效与已知 errata 匹配，识别未知问题。量产交接包（release to manufacturing）包含：通过的测试矩阵与 shmoo 数据、量产测试程序（BIST/边界扫描/ATE 程序，见 专家 39）、烧录与配置流程、已知 errata 与规避、判退标准、返修诊断指南。交接不是一次会议，而是一份双方签字、可执行的数据包。

跨项目知识资产化：每次硅后踩坑沉淀成设计检查项（CDC、复位、FIFO、PHY 适配……）进入下一代的 RTL 检查清单和评审模板；硅后根因分类按年统计，比例最高的类别就是流程改进的投资方向。做到这一步，硅后验证才从一次性救火变成组织能力。

十、典型坑与硅后准备度检查清单

典型坑：硅后能力零预埋（无 trace、无错误注入、无 BIST，回来只能盲猜）；bring-up 一上来端到端，失败无法归因；同时改多个变量，“修好了但不知道为什么”；只在常温常压单板跑通就宣布成功；无 shmoo 裕量概念，量产离散和老化后失效；soak 无在线不变量检查，跑完只能证明“没死透”；BER/MTBF 用零事件下结论；errata 只在邮件里、规避无验证；硅后修复不回灌回归；bring-up 日志不留存，人员一离组知识清零；多团队抢同一板无协调，现场互相破坏。

RTL 阶段硅后准备度检查清单：①有硅后验证计划，风险清单→活动→判据→预埋能力可追溯；②每关键状态机/接口有只读状态、错误计数和复位能力；③分级环回（PMA/PCS/系统）和 BIST 可从带外口触发，结果可读、故障可定位（见 专家 39）；④片上 trace/触发/时间戳预埋且非侵入（见 专家 45）；⑤频率/电压可程序化扫描，温度/电压传感器可读；⑥错误注入点（坏包、超时、ECC、链路断）可用；⑦复位分级（逻辑/核/电源）定义清晰，支持优雅重启；⑧版本寄存器唯一标识 RTL/固件/配置，与构建系统绑定（见 20 比特流烧录与四方版本一致 manifest/门禁）；⑨JTAG/扫描/边界扫描链路可用且系统级可达；⑩硅前测试、参考模型、检查器可在硅后复用，trace 格式共享；⑪有硅后场景/状态覆盖矩阵和 shmoo/soak 计划（多样本、角点、判据明确）；⑫errata 模板、workaround 验证流程、量产交接包模板已备好。十二项在流片/冻结前逐条过账，硅后阶段才是有准备的工程战役，而不是被动的撞墙期。

十一、硅后调试工具箱：扫描、观测与可测性设计

硅后阶段内部信号不可见，调试能力几乎全部来自设计期预埋的结构。理解每类工具能回答什么问题，才能在架构阶段正确投资，而不是 silicon 回来后追悔。

扫描与边界扫描：扫描链把触发器串成可移位寄存器，测试模式下可灌入已知状态、移出内部状态，是制造测试（stuck-at/transition fault）的主力；边界扫描（JTAG TAP，IEEE 1149.1）在管脚级串联观测/驱动单元，验证焊接连通性、管脚电平、板级互连。设计时要规划扫描压缩（多条内部链压缩到少量测试脚，缩短测试时间）、安全的测试进入/退出（测试模式不得在现场误进入）、以及扫描与功能时钟的隔离。FPGA 原型没有制造测试需求，但 JTAG 访问和（ASIC 项目中的）可测性设计规则（不能有不可控/不可观测触发器、异步置复位的特殊处理）要在 RTL 冻结前由 DFT 团队评审，很多“DFT 不友好”的写法（锁存器、组合反馈、门控时钟不规范）会在末期强制返工。

片上观测结构：嵌入式逻辑分析仪/跟踪缓冲（见 专家 45 的完整方法论）、性能/事件计数器、温度电压传感器、SerDes 眼图自扫描、BIST 控制器（见 专家 39）。这些结构在硅后的价值是“无探头观测”：BGA 封装下物理探头根本够不到管脚，更不可能看到片内。关键决策是预留触发网络：多个观测点的事件能否组合触发、能否跨时钟域、触发后能否同时冻结多处缓冲——单点触发能抓的问题非常有限。

可测性设计（DFT）的系统权衡：扫描和观测结构占面积、影响时序（扫描多路器加在每个触发器的数据端）、消耗引脚和测试时间，因此要在产品早期把 DFT 面积和测试时间列入预算（ATE 按秒收费，测试时间直接是量产成本）；存储器通常用专用 MBIST（内建自测，March 算法 + 冗余修复）和修复寄存器（用冗余行/列替换坏单元），这要求在复位和上电流程里安排修复加载。硅后团队与设计团队的接口是“可观测性清单”：每个关键状态机、每条跨时钟域、每个模拟宏都有对应观测/测试手段，清单在 RTL 阶段签字。把调试和测试当成与功能同等重要的需求来设计，是 ASIC 化思维与“原型思维”最大的区别。

十二、多芯片/系统级硅后：从好芯片到好系统

单芯片验证通过后，系统级 bring-up（多芯片、对端设备、真实软件栈、机箱环境）仍会暴露一整类新问题，它们不存在于任何单芯片测试计划里。

互操作问题：标准协议在边界条款上常有解释空间，自家芯片与多家厂商设备对接时才暴露（初始化顺序差异、默认值差异、对非法组合的容忍度不同）。方法是建立对端矩阵：在 bring-up 阶段尽早接入尽量多型号的交换机/PHY/存储/CPU，用协议分析仪抓真实交互，把差异回灌成仿真用例。FPGA 原型在这一阶段价值独特——发现问题可当天改协议细节再约测，ASIC 则只能靠 workaround。

系统级时序与电源：机箱内时钟分发、跨板延迟、上电顺序、背板串扰（见 专家 43）只有整机里才出现；芯片在评估板上通过的 SerDes 眼图，经过背板连接器和对端芯片后裕量可能不足，需要重新做均衡训练并把结果纳入量产配置。温度也变成系统变量：相邻板卡加热、风道受阻，芯片的实际结温与单板测试不同。软件与负载问题：真实 OS 的内存访问模式、中断分布、缓存行为、驱动并发，会暴露死锁和性能假设错误——emulator 上跑通软件不等于系统级稳定，需要在真实拓扑上做长稳和故障注入。

系统级验证同样需要“系统 BIST”：整机一键自检（各板 BIST 结果汇聚、链路拓扑核对、版本兼容矩阵，见 专家 43），这是产线和现场维修的基础。组织上，系统 bring-up 要有跨团队作战室：芯片、板级、固件、软件、对端厂商代表共享同一条时间线和同一份事件日志（统一时基的多源 trace，见 专家 45），按前述分层阶梯推进。好芯片不等于好系统，系统级是所有“各自正确”第一次真正相遇的地方。

十三、验证资产的跨阶段复用：让每个生命周期阶段喂养下一个

原型与硅后工作最容易被浪费的，是前一阶段投入巨大成本建立的测试资产。成熟团队把验证当作一条贯穿始终的流水线：仿真、emulator、FPGA 原型、硅后测试共用同一套激励、检查和协议抽象，差异主要在速度、可见性和传输后端。

可复用资产清单：事务级 BFM/驱动（同一套“发包/收包/寄存器访问”API，后端可以是仿真 DPI、emulator 协同通道、原型上的真实接口或硅后的驱动）；参考模型与 scoreboard（软件算法模型在所有阶段做结果裁判）；错误注入与压力场景库（坏 CRC、背压、断链、超时，在硅后变成真实注入）；覆盖率/检查矩阵（硅前覆盖的状态迁移成为硅后必跑场景，硅后新发现的边界回灌硅前用例）；trace 事件格式（仿真波形注释、emulator 事务日志、硅上 trace 用同一解码器，见 专家 45）。

复用的设计条件：测试与激励不能依赖仿真时间（墙钟/固定拍数假设在降速的原型和异步的真实系统上全部失效，必须改成事件驱动与状态轮询）；抽象层把“字节怎么过接口”与“测试逻辑”分离，换后端只改薄薄的传输层；测试用例参数化目标速率与拓扑，使其能在不同引擎上选择子集运行。团队组织上，验证环境应由同一组人（或明确的 owner）随设计走过所有阶段，而不是仿真团队交付后由完全不同的 bring-up 团队从零开始——交接文档永远替代不了连续的上下文。

闭环纪律：硅后发现的每个根因都回答两个问题——硅前为什么没抓到（激励缺失？模型错误？不可见？），以及如何防止同类再发生（新增定向/随机用例、新增断言或结构检查、更新设计评审 checklist）。这些回灌物进入 CI（见 专家 46），让下一代芯片/下一版比特流在仿真里就先撞上这个 bug。验证资产的复用率和回灌率，比任何单阶段的覆盖率数字都更能预测团队的长期质量。原型和硅后因此不只是设计流程的终点，而是下一代设计验证知识库的起点。

十四、硅后团队与现场支持的长期机制。芯片/产品发布之后，硅后能力还要以更轻的形态长期存在：现场失效分析通道（RMA 板的故障复现、BIST 数据回收、日志与 trace 解析）、errata 监控（客户报告与已知问题的快速匹配、新未知问题的分诊）、以及补丁/缓解措施的快速评估流程。维护一套“黄金系统”——固定版本的软件、驱动、对端设备和已知良好板卡，用于复现客户问题时排除环境变量，价值极高。人员上，硅后 bring-up 经验应通过轮岗和文档回流到前端团队：亲手定位过 CDC 亚稳、DDR 训练失败、上电时序事故的工程师，做架构和评审时会天然规避这些坑。每个项目结束后的复盘应产出三类沉淀：更新后的设计检查清单（预防）、可复用的 BIST/测试 IP（工具）、以及带根因的故障案例库（教育）。当“硅后发现的问题类型”在新项目评审里被逐条对照时，组织就完成了从被动救火到主动免疫的转变，这正是把原型—硅前—硅后—现场串成闭环的最终回报。

结语：硅后验证的本质。硅后不是验证的终点或补救，而是一门在“可见性极低、改动成本极高、时间压力极大”的约束下工作的工程学科。它要求在设计还在 RTL 时就为未来的自己预留眼睛和手（观测、注入、复位、环回、版本），要求用分层、单变量、可证伪的科学方法替代猜测，要求用 shmoo、压力、多样本统计把“能不能用”变成“在边界内有多健壮”，还要求把每一次现场教训回灌成设计检查和回归用例，让组织在下一颗芯片上少踩同一个坑。仿真能力决定设计能多快做出来，而硅后能力决定这块芯片能不能真正变成可交付、可维护、可信赖的产品——两者合在一起，才是完整的硬件工程能力。

总结

硅前硅后是一条连续战线：共用测试资产、共用缺陷库，硅前在 RTL 里植入硅后的观测与控制设施，硅后聚焦模型不真实的模拟/物理/互操作问题，而 FPGA 原型在回片后继续充当 bring-up 演练场和 errata workaround 的低成本沙箱。
