FPGA 原型验证专题 48：远程原型实验室与 IO 重定向——人在家中坐，板在机房里跑

更新时间：2026-09-13。本文是模块 F（规模化、云化与工程运营） 第三篇。47 多用户资源调度 预约/作业/租约/防误烧 让多个人能有序占用同一块板；本篇解决人和板不在同一地点的问题——硬件集中在机房，工程师在家、在另一个城市、另一个国家，怎么把“看”和“摸”无损地送过去。

一、为什么要把硬件关进机房

把原型板放到每个工程师桌上，短期最方便，规模化后全是问题：

• 利用率低：板随人走，出差、请假、换项目，板就空锁；集中调度（88 篇）才能把利用率拉到 70%；
• 环境不可控：供电、温度、网络、谁动过线，全凭自觉，复现问题时连“当时接了什么”都说不清；
• 协作困难：跨站点团队想看同一现象，只能录屏、打电话；
• 资产与安全：数百万机柜散落在工位，盘点、防盗、泄密（比特流、trace）都难。

集中机房 + 远程接入是规模化的必然，但它要求你把物理交互一条条搬到网络上，任何一条断了，远程体验就崩。

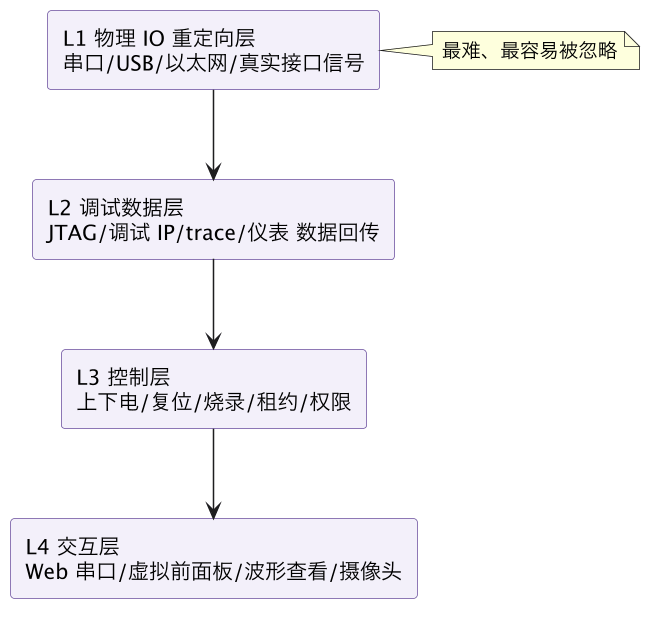

二、远程接入的四层，别只做最上面那层

多数“远程方案”只做了 L4（远程桌面登一台连着板的 PC），结果那台 PC 成了新的单点，且物理 IO 仍绑死在它身上。真正的远程实验室要把四层全部服务化。

三、L1：物理 IO 重定向（最难的一层）

需要重定向的物理信号分四类，延迟敏感度完全不同：

IO 类型	典型	远程手段	延迟敏感度
调试控制	JTAG、SWD	JTAG server / 网络 JTAG（27 JTAG 链）	中（突发、可容忍抖动）
低速交互	UART、I²C、SPI、GPIO/按键	串口服务器、USB-over-IP、虚拟前面板	中低
高速数据流	以太网、PCIe、MIPI	真实口接入网络仪表/对端，或 31 速率适配器 Speed Adapter 弹性FIFO/两种范式	高（需线速）
模拟/仪表	示波器、逻辑分析仪、协议分析仪	带网口仪表 + 远程前端，或 45 Trace 带宽与深度工程 采样/缓冲/压缩/回传管线	触发同步要求高

关键认知：不是所有信号都能“透传网线”。以太网/PCIe 这类高速串行口不能简单 over-IP（协议时序在物理层），要么让板载真实对端进网络（流量从 FPGA 直接进机房交换机/主机），要么走速率适配器做事务级重定向（87 篇 transactor 同源思想）。能透传的是控制类和低速类。

四、L2/L3：调试数据与控制的服务化

• JTAG/调试 IP 网感化：商用调试 hub（39 商用原型调试 IP 深跟踪/动态探针/可见性预算）本就支持多用户经服务器连同一 hub 下不同板，配合 88 篇的独占锁，远程烧录/下载/探针与本地无差；
• Trace 回传走同一条管线：远程最痛的是“大数据取回慢”，直接套用 45 Trace 带宽与深度工程 采样/缓冲/压缩/回传管线，深 trace 在机房侧压缩、只回传触发窗口；
• 上下电/复位服务化：智能 PDU + 板载控制器，工程师点按钮即可冷启动，不用打电话请机房同事拔线（88 篇看门狗复用）；
• 租约即权限：谁在什么时段能烧、能看、能上电，全部由调度器发 token，远程天然要强制鉴权，反而比本地更安全。

五、L4：把“在场感”补回来的虚拟前面板

人不在板前，要补三种在场感：

1. 串口/控制台 Web 化：浏览器直接开多路串口、可回看可录制、可多人只读围观（结对调试）；
2. 虚拟前面板：把板上的按键、拨码、LED、数码管映射成网页控件与指示灯，GPIO 经 L1 服务双向同步，按网页按钮等价于按物理键；
3. 摄像头看实物：一路摄像头看板灯/显示屏/仪表读数，排查“板子到底有没有在跑、电源灯亮不亮”这类远程最没底的问题（配合 42 电源散热 的板载温度电压遥测）。

六、延迟与带宽预算：什么能远程、什么不能

给一条经验预算：

交互式寄存器读写/串口：RTT < 100ms 无感，< 300ms 可接受，> 500ms 明显卡顿
波形/trace 查看：不要求实时 RTT，但要求一次窗口回传 < 调试节奏(秒级)
高速接口功能：不走“透传”，走真实对端/速率适配器，对 RTT 不敏感
跨板触发同步：依赖硬件时基本道/1588，不能靠软件网络时间（见 81 篇）

结论：远程不适合“手速类”调试（实时连续调旋钮看波形），适合事务类、状态类、批量类调试。 对必须实时手感的场景，保留少量就近工位板，其余全部机房化。跨多板的全局触发与时间同步必须靠硬件（40 多板多 FPGA 全局触发与时间对齐 跨片 trace 同步），网络延迟会让软件对齐彻底失效。

七、网络拓扑与安全

工程师(浏览器/IDE 插件) ──TLS/VPN──▶ 接入网关(鉴权/租约/审计)
                                      ├─ 调度/控制服务(上下电/烧录)
                                      ├─ 串口/trace 数据流
                                      └─ 机房产网(板卡/仪表/PDU, 与办公网隔离)

• 机房产网与办公网隔离，只暴露经过鉴权的网关，板载管理口不直接可达；
• 全链路审计：谁在何时对哪块板烧了什么、读了什么（比特流/固件可能含核心 IP），远程化反而让审计可落地；
• NAT/防火墙下用出站长连，避免机房逐端口开放；
• 多站点间用专线/VPN 保证 trace 回传带宽。

八、从零搭建的最小清单

1. 机柜、智能 PDU、温湿度与网络；2. 每板一个串口服务器/管理控制器；3. 网络 JTAG/调试 hub 并接入调度器；4. Web 串口 + 虚拟前面板 + 一路摄像头；5. trace 复用 86 篇压缩回传；6. 网关鉴权、租约、审计；7. 高速口接机房真实对端或上速率适配器；8. 一份“远程无法做、需到场”的例外清单（极高速模拟、特定 EMC/ESD 与 IO 保护等物理测试）。

九、常见坑速查

• 只远程桌面一台连板 PC → 单点且 IO 绑死，要把四层都服务化；
• 试图把 PCIe/高速串行 over-IP → 走真实对端或速率适配器；
• trace 不压缩全量回传 → 远程被带宽拖死，沿用三级压缩；
• 跨板触发用软件网络对齐 → 必须硬件时基；
• 板载管理口裸连办公网 → 隔离网关 + 鉴权审计；
• 强行远程做手速类实时调试 → 留少量就近板，其余机房化。

与系列及现有篇目的链接

• 资源与调度：47 多用户资源调度 预约/作业/租约/防误烧
• IO 与调试：31 速率适配器 Speed Adapter 弹性FIFO/两种范式、39 商用原型调试 IP 深跟踪/动态探针/可见性预算、40 多板多 FPGA 全局触发与时间对齐 跨片 trace 同步、45 Trace 带宽与深度工程 采样/缓冲/压缩/回传管线、27 JTAG 链
• 运营配套：49 分区云 FPGA Shell/RP/虚拟原型接入、52 多站点机柜与互联拓扑 时钟分发/故障域

总结

一句话总结：规模化后原型板必须集中机房（散放工位导致随人空锁、环境不可控、跨站无法协作、资产泄密难管），远程实验室不是简单开个远程桌面，而要把交互拆成四层并全部服务化——L4 交互层（浏览器多路可录制可围观的 Web 串口、把按键拨码 LED 映射成网页控件的虚拟前面板、看板灯和仪表实物的摄像头以补“在场感”）、L3 控制层（智能 PDU 远程上下电、复位、烧录，租约 token 即权限，强制鉴权审计反而比本地产出更安全）、L2 调试数据层（网络 JTAG/调试 hub 经独占锁接入使远程烧录探针与本地无差、trace 套用三级压缩只回传触发窗口）、最难的 L1 物理 IO 重定向层（按延迟敏感度分类：JTAG/串口/I²C/GPIO 等控制低速类可走串口服务器/USB-over-IP/虚拟前面板透传，但以太网/PCIe/MIPI 等高速串行口不能简单 over-IP 因为协议时序在物理层，必须让板载真实对端进机房网络或走事务级速率适配器）；延迟预算上寄存器读写/串口 RTT 100ms 内无感、300ms 可接受、500ms 以上卡顿，波形查看不要求实时但窗口回传要在秒级，跨板触发同步必须靠硬件基本道/1588 而不能靠软件网络时间，因此远程适合事务/状态/批量类调试而不适合手速连续调波形、后者保留少量就近板；拓扑上工程师经 TLS/VPN 连鉴权网关，机房产网与办公网隔离、板载管理口不裸连、全链路记录谁在何时对哪板烧了什么读了什么、多站用专线保 trace 带宽，最终实现人在家中坐板在机房跑且不牺牲进行中会话的安全。
