FPGA 原型验证专题 33：PCIe/SerDes 上原型——硬核收发器、降速子卡、LTSSM 训练与 DMA 时延偏差 ​

更新时间：2026-09-13。本文是原型外围姊妹系列第八篇、模块 C 第三篇。专家层 04 PCIe 接口深水区、05 PCIe DMA 架构讲的是 PCIe/DMA 本身怎么设计；31 速率适配器 Speed Adapter 弹性FIFO/两种范式给了通用速率适配原理。本篇讲的是另一件事：把设计里的 PCIe/SerDes 从原型引出来、连到一个真实端点并让它训练成功、枚举通过、DMA 跑起来。

这一篇在体系里的位置 ​

PCIe 与前面的低速接口、乃至 DDR 都不同：它建立在**高速串行收发器（SerDes）**之上，物理层是 CDR、均衡、8b/10b 或 128b/1b 编码、扰码、链路训练，全都锁死在标称线速（Gen3 8 GT/s、Gen4 16 GT/s、Gen5 32 GT/s）。31 速率适配器 Speed Adapter 弹性FIFO/两种范式的核心矛盾在 SerDes 上最尖锐：**DUT 逻辑可以降频，串行收发器不能"半速训练"还指望真实端点认它。**这决定了 PCIe 接入必须借助收发器硬核和专门的桥/子卡，而不是在软逻辑里随便改个时钟。

本文要回答的问题 ​

  • 为什么 SerDes/PCIe 不能简单降频？LTSSM、CDR、均衡在哪几个点锁死了速率？
  • 两条现实路径——FPGA 硬核收发器直连（+异步桥）与专用 PCIe 速率适配子卡——分别怎么工作、怎么选？
  • 参考时钟（refclk）、PERST# 复位、上电时序、LTSSM 训练在原型上为什么容易反复失败？
  • DUT 控制器（用户 RTL）和硬核/桥之间，时钟域、数据位宽、PIPE 接口怎么适配？
  • 枚举、配置空间、BAR、MSI/MSI-X、DMA 在慢原型上的时序偏差与超时怎么处理？
  • 从一条原型 PCIe 链路上，哪些结论可信、哪些不可信？

一、为什么 SerDes 不能整体降频 ​

普通并行接口降速，只要两边都慢，协议仍成立。SerDes 不行，原因有四层：

  1. **时钟数据恢复（CDR）锁定范围有限。**接收端从数据流里恢复时钟，PLL/CDR 只在标称速率附近一定容差内锁定。半速或非标准速率的串行流，对端 CDR 直接失锁，连比特都恢复不出来。
  2. 链路训练（LTSSM）按标准速率协商。PCIe 的 LTSSM 在 Polling/Configuration 阶段发送 training sequence（TS1/TS2），在一组标准数据速率（2.5/5/0/8/16/32 GT/s）和链路宽度上协商。对端（主机/交换芯片/真实设备）只接受标准速率，原型给非标速率就停在 Polling 永远进不了 L0。
  3. **均衡与模拟前端按速率标定。**TX/RX 预加重、CTLE/DFE 等是针对目标速率信道的模拟参数，速率变了均衡全错，误码率飙升。
  4. **协议定时器与超时是真实时间。**LTSSM 各状态超时、ack/重传、流控更新（flow control update 周期）按真实时间设定。慢原型若直接参与这些，会因响应太慢被对端判链路故障。

**结论：串行物理层必须在标准速率、真实时间上运行；能降速的只有 DUT 的上层数字逻辑，二者之间必须有一个运行在不同时间基上的桥。**这与 32 DDR/存储接入原型 真实DRAM/降速模型/容量墙的结论同源，只是 SerDes 连"降频训练"的余地更小。

二、两条现实路径 ​

2.1 路径一：FPGA 内置收发器硬核 + 异步桥 ​

现代大容量 FPGA 都集成硬 SerDes（收发器）和 PCIe 硬核/硬 IP（集成 block，含 PCS/物理层，部分带数据链路层）。做法：

  • 用 FPGA 硬核在标准速率上跑物理层/部分数据链路层，直接（或经很短的高质量走线/子卡）连到真实端点；
  • DUT 的 PCIe 控制器（用户 RTL，若芯片是自研控制器）跑在降频系统时钟域，二者之间通过异步 FIFO + 位宽/协议桥连接：硬核侧呈现一个宽位宽、高频的 PIPE/AXI-Stream 风格接口，桥把它收窄/重定时到 DUT 能承受的慢速接口，反之亦然；
  • 若 DUT 本就用硬控制器（芯片 PCIe 用第三方硬核 IP），则替换为 FPGA 厂商对应硬核（11 ASIC→FPGA 等价单元替换 SRAM/时钟/IO/PHY），上层寄存器/配置接口保持兼容，软件不感知。

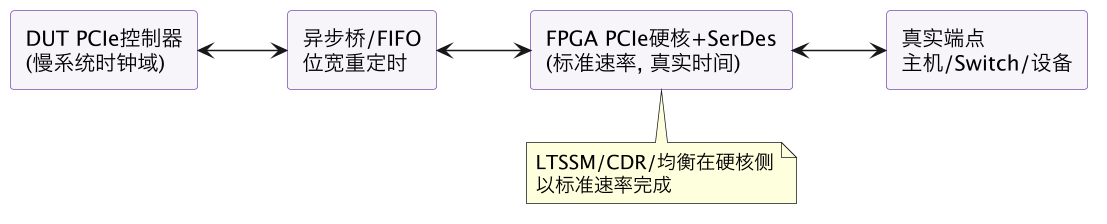

FPGA 原型验证专题 33：PCIe/SerDes 上原型——硬核收发器、降速子卡、LTSSM 训练与 DMA 时延偏差 示意图（第 2 张）

优点：链路真实、可在标准速率完成训练和枚举、成本低（用片内硬核）；适合 DUT PCIe 控制器功能与软件验证。

难点/限制：

  • 桥的缓冲要吸收速率差和 TDM 停顿（31 速率适配器 Speed Adapter 弹性FIFO/两种范式），尤其 DMA 大块流式传输；
  • DUT 控制器若深度依赖精确周期时序（自定义非标准特性、紧耦合信用逻辑），异步桥会改变时序，可能暴露不了或扭曲某些边界行为；
  • 硬核代际支持的最高速率可能低于目标芯片（用 FPGA 上的 Gen3 硬核代 Gen5 设计时，只能降代验证功能，带宽/电气无从谈起）；
  • 板级信号完整性：硬核到连接器的走线、参考时钟质量必须满足该速率，这是板级硬件门槛（39 板级 SI/PI）。

2.2 路径二：专用 PCIe 速率适配子卡（协议感知桥） ​

商用原型生态提供专门的 PCIe co-simulation / speed-bridge 子卡：子卡上有独立控制器和物理层，靠真实端点一侧完整跑标准 PCIe（自己完成 LTSSM、枚举所需链路层），靠原型一侧用慢速、宽松时序的事务接口与 DUT 通信，中间在事务/TLP 层做缓冲与重放，而不只是搬字节。

  • 优点：对 DUT 降频和 TDM 最宽容（桥在 TLP 层解耦，能吸收大停顿），训练完全由子卡保证、最稳定，常支持把原型侧呈现为不同角色（root complex / endpoint），便于接主机或接设备两个方向验证；
  • 代价：成本高、按速率代际/端口数买卡；引入明显且可变的端到端延迟；本质是"协议感知的高速代理"，不是目标 PHY。

2.3 路径选择 ​

情形选择
DUT 用可替换的标准硬核控制器路径一（替换硬核），最简
自研控制器、要验证其 TLP/流控逻辑、板级 SI 达标路径一 + 异步桥
DUT 频率很低/TDM 严重/要最稳的训练与枚举路径二（专用子卡）
要做 root-port 接真实设备或 endpoint 接主机灵活切换路径二（子卡常支持角色切换）
要验目标速率的 BER/眼图/电气都不行，属 ASIC PHY 签核范畴

三、参考时钟、复位与训练：反复失败的三大件 ​

PCIe 链路 bring-up 的故障高度集中在物理层启动阶段，按下面三点排查能解决大半：

**1) 参考时钟 refclk。**100 MHz 参考时钟（common clock 或 separate clock 架构）必须频率准确、抖动达标、在两端都稳定后才开始训练。原型常见错：refclk 由 FPGA 逻辑分频产生（抖动过大，CDR/SSC 不接受）、refclk 频率档与硬核配置不一致、common-clock 假设与实际供电不符（SSC 扩频时钟是否同源影响 L0s 退出和随机掉线）。要用干净的板载晶振/时钟缓冲给硬核和对端供同源时钟，复位前时钟先稳。

**2) PERST# 复位与上电时序。**PERST#（基本复位）的释放必须晚于电源稳定和 refclk 稳定，并满足 PERST# 断言期间 refclk 已稳定的时序窗口（规范有 power-up timing 要求）。原型上若由手动/另一控制器控制 PERST#，很容易释放太早（硬核还没准备好→卡在检测）或复位不同步（端点和根侧状态不一致→反复重训练）。多 FPGA/多端口时所有相关复位要统一编排（28 处理器 JTAG/调试口上原型 GDB/trace/失真）。

3) LTSSM 推进与降级。链路可能在 Polling.Active（TS1 收不到，查时钟/极性/通道映射）、Polling.Compliance（收到 EIEOS 但对端异常）、Configuration（lane-to-lane 去偏移、宽度协商失败，查 lane 翻转/极性反转/lane 映射）卡住。系统设计上应允许速率降代与宽度降配（Gen3 协商不下来退 Gen1，x8 退 x4/x1）作为 bring-up 手段——先在 Gen1 x1 把训练和枚举打通，再逐代逐宽提升，能快速隔离是物理层还是控制器问题。极性反转（polarity inversion）和 lane 反转（lane reversal）硬核通常可配置，要按实际板级连接设对。

**通道映射（lane mapping）。**多 FPGA/子卡转接最容易把 lane 顺序接乱。硬核配置里的 RX/TX lane 映射、极性要和物理走线一致；bring-up 先用硬核的眼图/DRP 状态、PRBS 回环（loopback：近端 PCS loopback、远端 loopback）逐 lane 验证物理连通，再开协议训练。

四、控制器与硬核/桥之间的适配 ​

DUT 的 PCIe 控制器与 FPGA 硬核/子卡之间，除了时钟域（31 速率适配器 Speed Adapter 弹性FIFO/两种范式）还要处理：

  • 位宽与频率换算：硬核 PIPE/AXIS 接口通常宽（如 256/512 bit）且高频，DUT 内部接口窄而慢，桥做串并转换与异步缓冲，保证吞吐量在两侧匹配（慢侧平均吞吐仍是天花板）。
  • PIPE 信号语义：若自研控制器直接接硬核 PIPE，需对齐 power-down、signal detect、receiver detect、电气空闲等握手时序；降频后这些模拟相关握手要保持由硬核侧按真实时间驱动，DUT 不能凭慢时钟臆测。
  • 复位/时钟/电源管理的处理：ASPM L0s/L1、L1 substates 依赖精确时序，原型上常先禁用 ASPM 把功能跑通，再单独评估；软件/驱动要能在原型配置里关闭这些特性（DTB/配置），否则会出现"进低功耗后唤不醒"的伪问题。
  • 多 master/多端口仲裁：多个 DUT 发起者汇聚到同一桥/硬核时按 TLP/信用仲裁，缓冲深度按最大 TLP（含最大读请求 completion）和慢侧停供时间估。

五、枚举、配置空间与 DMA：慢原型上的时序偏差 ​

物理链路起来后进入软件可观测阶段，这里的问题大多带"慢"字：

**1) 枚举与配置空间。**主机侧（或 DUT 作 root port 时 DUT 侧）要在复位后规定窗口内完成配置读、读 vendor/device ID、分配 BAR。若 DUT 是慢侧 root port、响应配置请求太慢，主机可能枚举失败/重试。子卡路径下枚举由子卡代理，较稳；硬核直连路径要确保配置请求在对端超时前被响应，必要时放宽主机枚举等待、或让桥自动响应标准配置事务。BAR 大小、能力链（capability chain）、MSI/MSI-X capability 必须与真实设计一致，否则驱动走错分支——替换硬核时要把这些配置空间字段补齐成与芯片一致。

**2) 中断。**MSI/MSI-X 是内存写 TLP，经桥/硬核要保证写到达内存控制器的顺序与内存属性正确；原型上中断延迟被桥和 TDM 放大，驱动里紧耦合的"触发-等待中断"窗口要留裕量（呼应 29 固件 shift-left RTL 冻结前 bring-up/驱动开发）。

**3) DMA 数据通路。**这是 PCIe 原型验证最有价值的部分：描述符环、scatter-gather、cache 一致性（29 固件 shift-left RTL 冻结前 bring-up/驱动开发）、大块吞吐在真实链路层上跑通。但：

  • 延迟不可信：单次 DMA read completion 往返在原型上被桥缓冲+跨片拉长几十~几百倍，依赖低延迟完成的算法表现会异常差，这是原型失真不是芯片缺陷；
  • 峰值带宽测到的是短板：慢侧/DMA 引擎/桥/硬核/对端中最慢的一段，Gen3 链路在 Gen3 速率但 DUT 喂不满，测出来远低于线速，不能当芯片带宽；
  • 流控与重传可功能验证：credit 耗尽、TLP 重传、完成超时（completion timeout）这类逻辑在真实链路行为下能被有意义地触发，但超时阈值要按原型延迟调整，避免用真芯片阈值误触发。

**4) 角色要明确。**DUT 作 endpoint 接真实主机，或 DUT 作 root complex 接真实设备（NVMe/网卡），两种方向对桥/子卡能力要求不同，bring-up 前先定角色，接线和配置完全不同。

六、可信结论与验收清单 ​

可信：TLP/事务层功能、配置空间与枚举、BAR/能力链、驱动与软件栈、MSI/MSI-X 传递、DMA 数据正确性与 cache 一致性、真实链路层下的错误恢复（在调宽阈值后）。

不可信/需谨慎：目标速率 BER 与眼图（FPGA 硬核/子卡 PHY ≠ 目标工艺 PHY）、真实端到端 DMA 延迟与线速带宽（混桥/跨片）、ASPM 电气空闲与精确低功耗时序（常先禁用）、对 completion timeout 等绝对时间阈值的边界结论（按原型标定）。

验收清单：①refclk 同源/抖动/频率档正确，先于复位稳定；②PERST# 上电时序与多端口复位统一；③PRBS/近端远端 loopback 逐 lane 通、lane 映射/极性正确；④从 Gen1 x1 起步训练，再逐代逐宽提升，记录协商速率/宽度；⑤配置空间字段与真实设计一致、枚举稳定（反复复位/上下电）；⑥DMA 正确性、cache 同步、中断顺序与长稳；⑦测并记录桥引入的延迟，供性能外推扣除；⑧ASPM 等时序敏感特性显式开关；⑨比特流、硬核配置、子卡固件版本纳入 manifest（20 比特流烧录与四方版本一致 manifest/门禁）。

七、bring-up 顺序与一个完整的故障定位案例 ​

PCIe 上原型最大的风险是"链路不通时可怀疑的东西太多"：硬核配置、参考时钟、复位、引脚/AC 耦合、电源、子卡、主机 BIOS、DUT 配置空间逻辑。用分层递进的 bring-up 顺序把空间一分为二，每一层只引入一个新变量：

  1. 硬核裸眼测试（BFT）比特流：不挂任何 DUT，只例化硬核+最简单测试设计，读硬核状态寄存器、跑内部环回（PIPE loopback）。这一层过了，说明硬核 IP、供电、refclk、下载与配置基本正常——别跳过它直接上完整设计。
  2. 硬核到连接器的电环回：近端环回（硬核到封装）、远端环回（经子卡/连接器回环）逐级打开 PRBS，确认收发器到连接器的物理通道、AC 耦合电容、子卡插槽没问题。
  3. 接主机、只验枚举：BFT 设计里手填一个最小配置空间（vendor/device ID、BAR），接真实主机，看 lspci -vvv 能否枚举、LTSSM 到 L0、链路速率/宽度是否为协商值。这一层把"物理+硬核+主机侧"闭环。
  4. 挂最小 DUT 配置空间：换成 DUT 真实配置/初始化逻辑，仍不碰 DMA，核对主机读到的每个配置寄存器与规格一致（MSI-X table、BAR 类型/大小、expansion ROM 等）。
  5. PIO 单事务：主机经 BAR 发起单次读写，ILA 抓硬核用户侧接口，确认请求-完成事务的地址、字节使能、完成码正确。
  6. DMA 小流量→大流量：先一个描述符、单块 buffer，核对源/目的数据逐字节；再上多描述符、并发队列、长时间冲刷，此时才进入"DMA 可信度边界"内的功能验证。
  7. 错误注入与恢复：触发 completion timeout、bad TLP、链路断开重连，验证 AER 计数与 LTSSM 恢复（属可信范围内的控制路径验证）。

**一个简化案例（多团队会遇到的典型形态）。**现象：主机偶发枚举不到卡，冷启动有时有、复位后常没有。按上面分层：第 1、2 层全绿；第 3 层发现复位后 LTSSM 停在 Polling.Active 而不到 L0。因为裸 BFT 也复现，排除 DUT 逻辑；量复位时序发现子卡 PERST# 撤销时主机参考时钟还没稳定——PERST# 与 refclk 的先后关系违反 PCIe CEM 要求（时钟稳定后才允许撤 PERST#）。在原型时钟/复位编排（27 在电路仿真 ICE 与协同加速模式 接线/时钟纪律）里把 PERST# 改成由时钟锁定信号控制后稳定复现消失。教训：这种问题与 DUT 毫无关系，但没有分层 bring-up，很容易被当成"你们的 PCIe 控制器有 bug"查进 RTL 里好几天。

**主机侧的配合事项也要前置。**很多主机 BIOS 默认关闭 Above 4G Decoding、Resizable BAR、SR-IOV，或对枚举失败的卡做快速降级；调试期准备一台 BIOS 选项开放、能挂第二张显卡做控制台的主机，并关掉该口的电源管理（ASPM），避免主机自己进省电把现象搞复杂。

与系列及现有篇目的链接 ​

总结 ​

一句话总结：PCIe/SerDes 上原型的铁律是串行物理层不能跟着 DUT 一起降频——CDR 只在标称速率锁、LTSSM 只在标准速率（2.5/5/8/16/32 GT/s）协商、均衡按速率标定、链路定时器按真实时间，所以只能让物理层全速、让上层逻辑降频、中间用桥解耦；两条现实路径，一是用 FPGA 内置 SerDes/PCIe 硬核在标准速率跑物理层、自研或替换的控制器经异步 FIFO/位宽桥接到降频 DUT（成本低、链路真，但要处理 PIPE 语义、位宽频率换算、板级 SI 且硬核代际可能低于目标速率），二是用协议感知的 PCIe 速率适配子卡在 TLP 层做缓冲重放、自己完成真实训练（对 TDM 最宽容、训练最稳、可灵活切换 root/endpoint 角色，但贵且引入大延迟）；bring-up 故障高度集中在三件套——同源干净的 100MHz refclk 必须先于 PERST# 稳定、PERST# 释放满足上电时序且多端口统一、LTSSM 卡顿时按 Polling/Configuration 各子状态查 lane 映射/极性/去偏移，并用 PRBS 和近端远端 loopback 先逐 lane 验证物理、再从 Gen1 x1 起逐代逐宽提升；链路起来后枚举、能力链、BAR、MSI/MSI-X 必须配得与真芯片一致，DMA 数据通路、cache 一致性和错误恢复是原型最有价值的可验项，但单次 DMA 往返延迟被桥和跨片放大数十上百倍、峰值带宽只反映系统短板、目标 BER/眼图/电气与 ASPM 精确时序根本不可信，超时阈值要按原型调、延迟要标定后在外推时扣除，并把硬核配置/子卡固件随 build_id 锁定——功能、枚举、驱动、DMA 正确性在原型上可信，目标速率的电气与线速性能永远不在这里签字。
