FPGA 原型验证专题 36：商用原型平台版图——HAPS、Protium 与第三方多 FPGA 板的能力边界与选型 ​

更新时间：2026-09-13。本文是原型外围姊妹系列第十一篇、模块 A（商用平台生态与选型）第一篇。06 原型验证系统全景与文档地图给的是仿真/Emulation/原型三种手段的速度光谱，02 多 FPGA 原型系统 ASIC 分区/TDM讲多片的机制与选型要素；本篇下沉到厂商与产品级：市场上具体有哪几类平台、它们的架构和商业模式如何决定了能力边界，以及怎么按项目选。后续 37 原型/Emulation/仿真选引擎 决策树/多引擎排班讲原型 vs Emulation 的引擎选择，38 国产与第三方原型平台生态 可用性/工具链/迁移成本展开供应链备选，44 自建/购买/租云原型 TCO 模型 盈亏平衡/机会成本算账。

一、为什么平台选型值得单独写一篇 ​

一个中大型 SoC 项目的原型平台投入（板卡+Compiler license+调试 IP+维护）常在几十万到几百万美元量级，一旦选定，分区库、替换库、约束模板、调试脚本、团队经验全部沉淀在该平台上，中途换平台的代价接近推倒重来。更麻烦的是，各家市场材料的参数表看起来都差不多（"支持 XX 亿门、XX MHz、XX 块 FPGA"），但这些数字的口径差异极大，不理解架构就无法分辨"纸面容量"和"你的设计真正能跑起来的容量"。选型错误的典型代价：买回来发现割边放不下、编译一轮一周、软件团队等板三个月、调试可见性差到只能点灯。

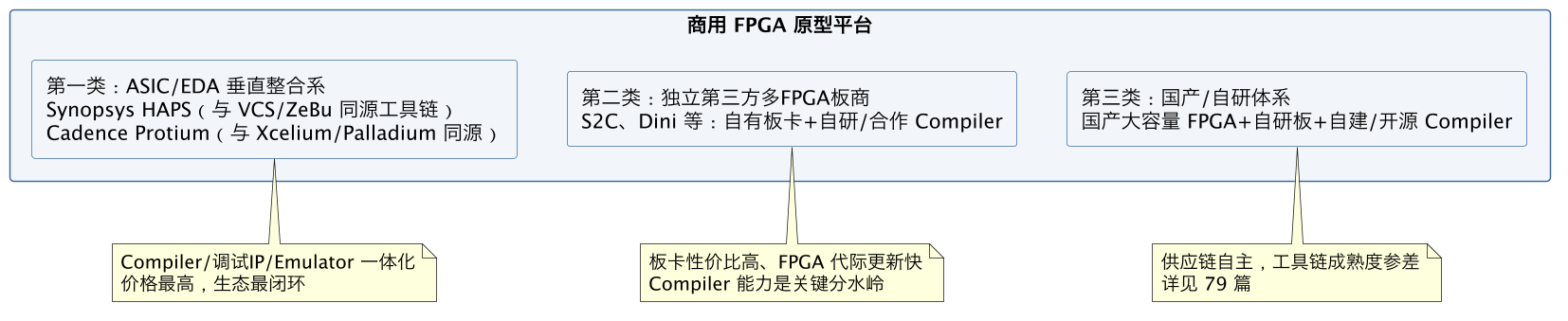

二、三大类平台的架构谱系 ​

FPGA 原型验证专题 36：商用原型平台版图——HAPS、Protium 与第三方多 FPGA 板的能力边界与选型 示意图（第 2 张）

第一类：EDA 垂直整合系（HAPS、Protium）。这类平台的核心卖点不是板子本身——板子用的也是 Xilinx/AMD 或 Intel 的高端 FPGA——而是与该厂商上游验证工具链的一体化：

垂直整合系的本质优势是验证环境可移植性：同一个 testbench/transactor/软件镜像能在仿真器、Emulator、原型三档速度/可见性之间滑动，团队不必为每档引擎重写环境。代价是价格最高、且整套体系绑定单一供应商。

第二类：独立第三方多 FPGA 板商（S2C、Dini Group 等）。这类公司以板卡设计能力立身：更大的单板容量、更快跟进 FPGA 新工艺代际、更密的板间互联、丰富的接口子卡库（34 以太网/USB/MIPI 外设接入 子卡生态/等时实时性讲的 daughter card 生态很多来自这类厂商）。它们搭配自研或合作的原型 Compiler。选型时的关键认知是：板卡人人能买高端 FPGA 来做，真正的分水岭是 Compiler——分区质量、割边自动 TDM、替换库完备度、调试可见性（80 篇）。同一批 FPGA，不同 Compiler 跑同一个设计，可达频率和编译周转可能差出一倍以上。这类平台通常性价比明显更高、商务更灵活，适合有一定自研能力、不想被单一 EDA 体系锁定的团队。

**第三类：国产/自研体系。**国产大容量 FPGA + 自研原型板 + 自建或开源 Compiler 的路线，在供应链自主诉求下快速发展。其现状、差距与迁移成本由 38 国产与第三方原型平台生态 可用性/工具链/迁移成本专门展开，这里只强调选型判断框架与前两类相同（Compiler 和调试能力决定可用性，而非单板门数标称值）。

三、五个维度的产品级对比 ​

理解了谱系，看平台时按下面五个维度逐一核实，而不是只看门数：

维度要问的真实问题常见市场话术陷阱
有效容量我的设计（含替换后的 SRAM/DSP/时钟）综合后占多少 LUT/FF/BRAM，留 20~30% 余量后需要几片？"单板 XX 亿门"按最密 ASIC 门标称，不含调试插桩和 TDM 开销
可达速度用与我相似割边规模的参考设计，实测 DUT 系统时钟多少 MHz？跨片比是多少？"高达 XX MHz"是无跨片/微设计的理想值
编译周转从 RTL 改动到可下载比特流，全流程多少小时？能否增量/并行综合/只重编受影响片？只报综合时间，不含分区、实现、多片串行 P&R
调试可见性能看多少信号、多深、是否免全量重编译插探针？跨片信号可见吗（39 商用原型调试 IP 深跟踪/动态探针/可见性预算）？"全信号可见"实际要重编译且深度极浅
接口生态我需要的 DDR/PCIe/MIPI/网络子卡是否现成（72~75 篇）？自研接口能否接？接口子卡清单长但不含我要的那几类

此外还要看两个"软"维度：替换库/IP 模型库的完备度（常见 DDR 控制器、PHY、模拟 IP、时钟结构有没有现成替换模型，直接决定平台准备期长短，对应 11 ASIC→FPGA 等价单元替换 SRAM/时钟/IO/PHY）和团队学习曲线/厂商现场支持响应（第一次分区失败时有没有人当天到场）。

四、为什么平台往往锁死自家 Compiler ​

第一次做选型的团队常问：能不能买 A 家的板子、用 B 家的 Compiler？绝大多数情况下答案是否定的，原因不在商务壁垒，而在深度技术耦合：

  1. **板级互联拓扑是 Compiler 的分区约束输入。**两片 FPGA 间布了多少对差分线、走哪几个连接器、SerDes 通道怎么连、时钟网络如何分布——这些物理拓扑（35 多 FPGA IO 引出与引脚规划 连接器/电平/SI/取舍讲的引脚/互联账）是分区算法决定割边落点、TDM 通道映射的硬约束。Compiler 必须精确知道目标板的互联数据库，换块板分区结果就不成立。
  2. **TDM 通道与时钟/复位编排是配套 IP。**跨片 TDM 的物理层、同步、时钟停插逻辑（13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频）是 Compiler 自动插入的，其协议和板级连线绑定。
  3. **调试 IP 要埋在综合/分区流程里。**探针、交叉触发、trace 网络（14 可观测性插桩 dont_touch/probe/可见性预算、81 篇）必须在网表阶段插入并占互联资源，是 Compiler 流程的一部分。
  4. **时序/约束模板与板卡对应。**I/O 标准、bank、时序例外模板按具体板卡预置。

所以"板子 + 通用 Compiler"在多 FPGA 原型领域基本不存在（单 FPGA 原型或完全自研 Compiler 另说）。选平台就是选"板卡 + Compiler + 调试 IP + 替换库 + 接口子卡 + 厂商支持"这一整套捆绑，比价时必须按整套比，不能只比单板价格。

五、按项目特征匹配平台 ​

选型不是选"最好的"，而是选"与项目特征最匹配的"。给四类典型项目的倾向：

  • 超大规模 SoC、软件协同和 ICE 是主诉求、已重度使用某 EDA 厂商流程：倾向垂直整合系，仿真/Emulation/原型环境复用的收益能覆盖高价；37 原型/Emulation/仿真选引擎 决策树/多引擎排班会量化这一点。
  • 中大设计、预算敏感、团队有 FPGA 自研能力、需要大量专用接口子卡：第三方板商 + 其成熟 Compiler 往往性价比最高，但务必用自己的真实设计做 benchmark（见下节）。
  • 供应链自主是硬约束、或需长期沉淀自有原型能力：国产/自研路线，接受工具链成熟度差距并用工程能力补（79 篇）。
  • 一次性、短期峰值需求、不愿沉淀硬件资产：先看租用/云原型（44 自建/购买/租云原型 TCO 模型 盈亏平衡/机会成本），而不是买板。

容量与扩展节奏也要匹配：不仅看当前设计规模，还要看项目周期内设计会不会涨（RTL 迭代加功能、换更大代际工艺）、要不要多板并联。选型时预留一代余量，避免项目中期被迫加板却发现同型板停产/互联拓扑不兼容。

六、选型阶段必须做完的动作与问题清单 ​

**1) 用你自己的设计做 benchmark，而不是看 PPT。**把一份有代表性的（规模和割边数接近最终设计的）网表交给 2~3 家候选厂商，要求在其平台上实测：实际占用 FPGA 数、综合+分区+实现总时长、DUT 实测频率、能同时观测的信号数和深度。这是识破标称值的唯一办法。有条件让厂商现场跑 bring-up demo（点灯到跑一段真实固件，呼应 29 固件 shift-left RTL 冻结前 bring-up/驱动开发）。

2) 向供应商要清楚的问题清单：

  • 替换库覆盖我用到的这些具体 IP/PHY/存储型号吗？缺的怎么办、谁开发、多久？
  • 编译器对我的黑盒/层次结构/时钟结构有什么硬性限制（07 面向原型的 RTL 交付规范 层次/黑盒/电源域）？
  • 分区不收敛/割边超了，工具给什么反馈，需要多少手工干预？
  • 动态插探针是否免全量重编译？跨片信号、门级信号能不能看（80 篇）？
  • 接口子卡的速率适配保真边界（72 篇）：哪些能代表真实时序、哪些只能验功能？
  • License 模式：按座位/并发/时间？编译和运行是否分别计费？调试 IP 是否另售（44 自建/购买/租云原型 TCO 模型 盈亏平衡/机会成本算总账）？
  • 板卡供货周期、备件、返修 SLA、停产与换代承诺（34 以太网/USB/MIPI 外设接入 子卡生态/等时实时性同理）。
  • 出口管制/供货合规对我的多站点布局有无限制（F5 主题，见规划）。

**3) 评估团队与支持。**问厂商要同规模、同行业的参考客户并私下交流；评估现场支持团队的规模和响应时间；估算自己团队需要多长培训才能独立跑通一次完整构建。

七、一个 benchmark 实测记录长什么样 ​

光说"带自己的设计实测"还不够，给一份可以直接照抄的 benchmark 记录表，评审时按行填数、不同厂商同表横向比：

记录项为什么要记单位/口径
输入设计版本保证三家跑的是同一份网表（含黑盒/SRAM 清单）git hash + 综合后网表
实际占用 FPGA 数标称门数无意义，数片数和每片利用率片；每片 LUT/FF/BRAM 峰值占用率
最高占用率超过 80~85% 后期插探针/加功能就放不下（F1 主题）%，留 20~30% 余量
割边总数与剩余互联余量决定频率，也决定还能不能加跨片信号割边数/物理通道数，剩余比例
TDM 比直接量化跨片代价（13 跨 FPGA 互联与 TDM SerDes/跨片同步/降频）最坏/平均 TDM 比
DUT 实测系统时钟不是工具标的上限，是该设计实际收敛频率MHz
全流程构建耗时干净构建 + 一次小改增量构建分别测小时:分，分段（综合/分区/实现）
手工干预次数自动分区不收敛时工程师介入几处处；每处耗时
调试演示现场复现 80 篇那个"死锁→深 trace→跨片定位"深度/换点耗时/是否重编译
接口 bring-up指定一类真实子卡（如 PCIe 或 MIPI）从连好到互通天；卡在哪
报价拆分板/Compiler/调试 IP/子卡/年维护/现场服务分列三年 TCO（44 自建/购买/租云原型 TCO 模型 盈亏平衡/机会成本）

三个容易被演示手法美化的点要特别盯：其一，厂商可能替你预先手工优化分区才报出好看的频率——要求说明分区自动化程度、把网表随机改 5% 后重跑一次；其二，频率可能是在关掉调试插桩的裸网表上测的——要求带探针重测；其三，构建耗时只报综合不报多片串行实现——要端到端墙上时间。把这三行单列，benchmark 就不会被 PPT 化。

八、合同与谈判中容易漏掉的非技术条款 ​

技术 benchmark 打平之后，决定三年体验的往往是合同条款。选型阶段就应把下面几条谈清楚并写进协议：

  • 工具缺陷的响应与修复时限：Compiler/调试 IP 的缺陷按严重度分级约定响应时间（如阻断性问题 X 个工作日内给 workaround），并保留若干"修复积分"或服务额度；口头承诺的"下个版本修复"不具约束力。
  • 替换库/新 IP 的补齐义务：把你的设计里尚未覆盖的具体 IP/PHY/存储型号列成附件，约定谁开发、交付节点、逾期罚则——这是国产/第三方路线最常延期的一项（38 国产与第三方原型平台生态 可用性/工具链/迁移成本）。
  • License 的弹性条款：项目高峰期的临时并发数、license 借用（离线/异地）、并购或组织调整后的转让权、停用后已生成比特流/数据库的继续使用权；编译、运行、调试分开计费时要求给出三年费用上限（cap）。
  • 供货与停产承诺：板卡备件供应年限、末次采购（last-time-buy）通知期、同互联拓扑的兼容升级路径，避免项目中期加板时被迫换平台重分区（76 篇）。
  • 数据与现场支持边界：厂商现场支持是否能进保密区域、远程支持要不要传网表/比特流、是否接受只给复现脚本不给 RTL 的排障方式（G3 保密主题）。
  • 验收款与里程碑挂钩：把 benchmark 表的关键指标（片数、带探针频率、调试演示、子卡互通）写成验收条件，尾款在现场验收通过后支付——这是防止"PPT 平台"最有效的一条。

九、常见坑速查 ​

  • 只按单板门数比价，买回来割边放不下/频率达不到 → benchmark 用自己的设计；
  • 把平台当标准品买，忽视 Compiler 和替换库 → 锁死的是整套体系；
  • 不留容量余量，项目中期设计增长被迫换板 → 预留一代；
  • 忽视调试可见性，等 bring-up 才发现跨片信号看不见 → 把 80 篇问题写进招标；
  • License 只算编译不算调试 IP/接口子卡/运行时 → TCO 按整套全周期算（85 篇）；
  • 只听销售、不联系参考客户 → 私下问"你们最痛的三件事"。

与系列及现有篇目的链接 ​

总结 ​

一句话总结：商用原型平台分三类——Synopsys HAPS、Cadence Protium 这类 EDA 垂直整合系（卖的是仿真/Emulation/原型三档引擎共用同一套 transactor、testbench、覆盖率与软件镜像的环境可移植性，价格最高、绑定最深），S2C/Dini 这类独立第三方多 FPGA 板商（板卡容量大、跟进 FPGA 代际快、接口子卡丰富、性价比高，但真正分水岭是其 Compiler 的分区/TDM/替换库/调试能力而非单板门数），以及国产/自研体系（79 篇专讲）；评估时不能看"单板 XX 亿门、高达 XX MHz"的标称，而要用自己规模和割边数接近最终设计的真实网表做 benchmark，逐维度核实有效容量（留 20~30% 余量后用几片）、可达速度（相似割边的实测频率与跨片比）、编译周转（全流程小时数而非只算综合）、调试可见性（信号数/深度/动态插探针是否免全量重编译/跨片可见性）、接口子卡与替换库完备度，外加 license 模式和现场支持；平台之所以锁死自家 Compiler 不是商务壁垒而是技术耦合——板级互联拓扑是分区约束、TDM 物理层与时钟复位编排是自动插入的配套 IP、调试 IP 要埋进综合分区流程、时序约束模板按板预置，所以选平台本质是选"板卡+Compiler+调试 IP+替换库+子卡+支持"的整套捆绑，比价必须按整套全周期 TCO（85 篇）而非单板价；匹配上，超大设计且已重度使用某 EDA 流程、以软件协同 ICE 为主的选垂直整合系，预算敏感又有自研能力、需要大量专用接口的选成熟第三方并务必现场 benchmark，供应链自主是硬约束的走国产自研并接受用工程能力补工具链差距，短期一次性需求先看租用/云，且容量要预留一代避免中期换板；招标阶段必须问清替换库对具体 IP 的覆盖、编译器对黑盒/时钟结构的限制、分区不收敛的反馈与手工干预量、跨片门级信号可见性、速率适配的保真边界、license 是否拆分计费、供货与停产承诺，并私下联系同规模参考客户问"最痛的三件事"，才能避开"按门数买回来却割边放不下、编译一轮一周、软件团队干等三个月"这类本可预防的选型事故。
