AMS1117-3.3 参数速查：引脚定义、替代型号与选型要点 ​

更新时间：2026-10-25。参数速查页，属于芯片选型速查系列。最便宜的 LDO 线性稳压器，固定 3.3V 输出 1A，SOT-223，Arduino/ESP 开发板板载电源的万年主力。本篇数据来自官方 datasheet 人工摘录核对（来源见文末），不含整表搬运；替代与增量小节为实机对照或踩坑沉淀，是全篇独有内容。全系列索引见 芯片参数速查中心。

核心参数一览 ​

参数值
内核 / 主频LDO 线性稳压 · 0 MHz
工作电压输入 4.6–15V（3.3V 版），dropout 典型 1.1V@1A
封装SOT-223 / TO-252 / SOT-89
供货状态在产

片上资源：固定 3.3V 输出（同族有 1.2/1.5/1.8/2.5/5.0/ADJ 版）、最大输出电流 1A（受散热限制通常达不到）、内置限流与过热保护、线性调整率 0.2% 典型。

引脚定义 ​

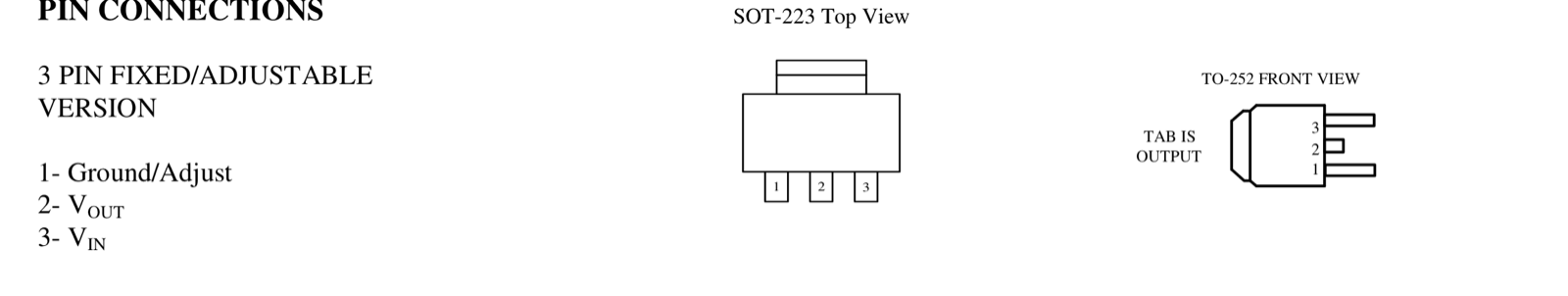

直接看官方 datasheet 的引脚连接图——SOT-223 顶视图与 TO-252 正视图都标了脚序，注意两个封装的散热片（TAB）都是 VOUT：

AMS1117 官方 datasheet 引脚连接图：SOT-223 顶视图 1-GND/ADJ、2-VOUT、3-VIN；TO-252 散热片即输出（TAB IS OUTPUT）

引脚名称功能与使用要点
1GND地
2VOUT3.3V 输出；datasheet 要求输出端 ≥22µF 钽/电解电容稳定，纯陶瓷小电容可能振荡
3VIN输入，最小 4.6V（dropout 上限 1.3V 决定）
TAB散热片与 VOUT 直通——敷铜散热区带电 3.3V，别和地铜皮混起来
—输入电容VIN 对地 10µF 起步，离芯片越近越好
—输出电容VOUT 对地 22µF 钽/电解（ESR 参与环路稳定），全陶瓷小电容可能振荡
—散热敷铜TAB 下大面积敷铜（≥1oz、多打过孔到背面）是把 0.5A 变可用的唯一办法

替代型号 ​

型号替换说明
LD1117-3.3ST 同族 LDO，引脚兼容直替；压差与静态电流略差，价格同级
SPX1117-3.3Exar 兼容料，引脚与参数同级；注意该料已边缘化，供货前先确认在产状态
ME6211（低静态 LDO）静态电流 40µA 级、SOT-23-5 小封装，但最大输出 300mA——只适合轻载电池场景，大电流不能替
buck 方案 LM2596/MP2307输入压差大或负载电流大时改开关降压：效率高、发热小，代价是纹波与 BOM 成本

国产替代对照 ​

型号厂商兼容性与注意事项
UMW AMS1117-3.3友台引脚全兼容直替，市场上最常见的国产 1117
BL1117-33CY贝岭引脚兼容直替，SOT-223
ME6211C33南京微盟≤300mA 轻载场景才可用；封装不同需改板

独家增量：1A 标称是纸面参数：散热才是真实电流上限 ​

AMS1117 被问得最多的问题是「不是说能带 1A 吗，怎么我的烧了」。答案藏在热阻里：SOT-223 最小敷铜 θJA≈90°C/W，意味着每耗散 1W 结温升 90°C。12V 转 3.3V@300mA 耗散 2.6W，结温直接 260°C，靠过热保护吊命、反复打嗝。实测计算表明（见下方实验）：5V 输入带 500mA 就到烫手区，12V 输入几乎任何电流都是禁区。第二坑是输出电容：datasheet 明确要求 22µF 钽电容（靠 ESR 保证环路稳定），全换 0.1µF 陶瓷的板子会振荡——很多兼容料（BL1117）放宽了这条，但按原版 datasheet 设计最稳。第三坑是 dropout：3.3V 版最小输入 4.6V，标称「5V 转 3.3V」裕量只有 0.4V，USB 口压到 4.75V 时输出就开始掉。

依据：AMS1117 Datasheet θJA 与 dropout 参数表、§Application Hints 输出电容 ESR 要求；本页热计算实验结果。

实测小实验：LTspice 实测 dropout 临界与 500mA 负载瞬态跌落 ​

实验设计：LTspice 26.1.1.2 行为级 LDO 模型，按 datasheet 取 dropout 1.1V，输出级 0.3Ω+330µF 一阶等效，输出电容 22µF/50mΩ ESR。三个输入档 .step 扫描（5V / 4.5V / 4.3V），负载在 1ms 处从 10mA 阶跃到 500mA、3ms 处回落，.meas 量稳态值、阶跃跌落最小值、回落过冲最大值。4.3V 档低于 3.3+1.1=4.4V 稳压门槛，用来复现 dropout 掉压。

实测：Vin=5V/4.5V 档稳压 3.297V，500mA 阶跃瞬间跌到 3.150V（−147mV），负载回落后回到 3.297V、无过冲；Vin=4.3V 档输出只有 3.20V——已经掉出稳压区，阶跃时进一步跌到 3.05V。

AMS1117-3.3 负载阶跃响应与 4.3V 输入掉压

读这张图：蓝线 Vin=5V，负载阶跃（1ms 处灰线）造成 147mV 的瞬时跌落随后恢复；红线 Vin=4.3V，整条曲线沉在 3.2V 附近——低于 dropout 门槛后芯片不再稳压，输出跟随输入减 1.1V。

AMS1117 三档输入的 .meas 实测

实验结论：AMS1117-3.3 的输入至少要 4.4V——5V 供电没问题，但想拿 3.7V 锂电直供 3.3V 必然掉压，这种场景要换降压差 LDO 或 buck-boost。500mA 阶跃 147mV 跌落对数字电路可以接受，给 ADC 当参考源则必须留裕量。

代码获取：本实验的完整代码与实测输出在公开仓库 derekzhuo/geek-doc.cn 的 experiments/chip-ref-ams1117/ 目录，克隆后按 README 一条命令复现。

实验环境 ​

  • 机器/系统：Windows 11 工作站
  • 工具版本：LTspice 26.1.1.2 for Windows
  • 日期：2026-10-24
  • 完整命令：LTspice.exe -b -ascii ams1117.cir（批处理瞬态仿真，ASCII raw 输出）

参考来源 ​

  • AMS1117 Datasheet（Advanced Monolithic）
  • LD1117 Datasheet（ST 兼容版，θJA 数据交叉对照）
  • SOT-223 封装热阻应用笔记
