FPGA 入门 15：阻塞与非阻塞——时序逻辑为什么必须用 <=
更新时间：2026-09-12。本文是
fpga/入门层第 17 篇。always 两种用法见 always 块与 case，锁存器问题见 意外锁存器。
本文要回答的问题
- 阻塞
=和非阻塞<=在仿真的同一个时间步里，到底谁先更新、谁后更新？ - 为什么移位寄存器用
=会「三根寄存器串成一根线」，而<=能正确移一拍？ - 非阻塞的「右值先采样、左值块末统一更新」是怎么精确对应真实触发器「时钟沿同时翻转」的？
- 为什么组合逻辑反而必须用
=，用<=会出现什么怪现象？ - 什么是仿真竞争（race condition）？为什么简单设计「碰巧对」、复杂设计必错？
- Clifford Cummings 的四条经典赋值准则具体是什么，背后理由是什么？
- 为什么同一个 always 里不能混用
=和<=，也不能在多个 always 里驱动同一变量？ - SystemVerilog 的
always_ff/always_comb如何在编译期帮你拦住赋值错误？
读完本文，你应当能对着任何一段时序/组合代码判断该用哪种赋值，能从仿真调度和硬件结构两个角度解释原因，而不是靠「老师说时序用小于等于」死记。
一、执行时机对比
阻塞 = | 非阻塞 <= | |
|---|---|---|
| 更新时机 | 立即，后面语句见新值 | 块末所有左值同时更新 |
| 模拟的硬件 | 组合传播（输入变立即算） | 寄存器沿上同时跳变 |
| 用在哪 | always @(*) 组合 | always @(posedge clk) 时序 |
二、移位寄存器对照
// ✅ 非阻塞: 沿后 a=旧b, b=旧c, c=旧d —— 正确移位
always @(posedge clk) begin
a <= b; b <= c; c <= d;
end
// ❌ 阻塞: 顺序执行, a 最终=旧d —— 串成一根线
always @(posedge clk) begin
a = b; b = c; c = d;
end非阻塞保证：所有右值用沿前旧值采样 → 块末同时更新，与真实 FF 一致。
三、四条铁律（Cliff Cummings）
新代码推荐 SystemVerilog：always_ff（时序）/ always_comb（组合，写错或推断锁存器时工具报警）。
四、仿真调度：理解赋值差异的底层模型
Verilog 仿真器把一个仿真时刻（time step）内发生的事件分到不同「调度区（scheduling region）」，这是 = 与 <= 行为差异的根源。不必记住全部区域，理解下面这条主线即可：
- 活跃区（active）：执行阻塞赋值、计算
always块等。阻塞=立即更新左值，同一块里后续语句马上读到新值，像顺序执行的程序。 - 非阻塞赋值更新区（NBA，Non-Blocking Assign update）：执行
<=时，先在活跃区用当前旧值把右值算好、把更新事件排进 NBA 队列，等这一时刻所有活跃事件结束，再在 NBA 区统一更新所有左值。 - 时钟块用
<=，于是「读右值」发生在更新前（全是旧值），「写左值」统一发生在块末（全变新值），无论这些赋值在代码里什么顺序，结果都与书写顺序无关。
这恰好就是硬件：时钟沿到来前一瞬间，所有触发器 D 端是旧值，沿上它们同时把 D 打进 Q，彼此本次采样互不影响。非阻塞赋值不是语法糖，而是仿真器为了准确模拟「沿上并行更新」提供的机制。
一步步推演移位寄存器
设初始 a=1、b=2、c=3、d=4，看同一个时钟沿：
非阻塞写法（正确）：进入块时先采样——a 的新值取旧 b=2，b 取旧 c=3，c 取旧 d=4，全部算完，块末一起更新成 a=2、b=3、c=4。三个寄存器各把数据往后移一级，正是移位寄存器。
阻塞写法（错误）：a=b 立即执行，a 当场变 2；接着 b=c，但这与 a 无关，b 变 3；c=d，c 变 4。看上去这组也对？关键在于存在「后写的信号被同块前面读到」的链式情形，例如 a=b; b=c; 之后若还有语句读 a 做判断，读到的是刚被覆盖的新 b 而非沿前旧值；更典型的是反馈结构 b=a; a=a_in; 顺序不同结果就不同。综合器面对这种过程依赖，可能把本应独立的多级寄存器优化/串接成更少的寄存器或一根线，仿真结果随书写顺序变化，硬件里根本不存在这种「同一沿先后翻转」。结论：只要时序逻辑里有寄存器间的数据传递（移位、累加、状态、流水线），阻塞写法就是不可靠的，必须用 <=。
五、为什么组合逻辑反过来要用 =
组合逻辑没有时钟沿、没有「同时更新」的事件，它描述的是输入到输出的连续传播：输入一变，信号应像电流通过门电路一样立刻逐级算出新结果。
在 always @(*) 里，常常先用阻塞赋值算中间变量、再用它算输出。若用 <=，中间变量要到块末才更新，输出这次重算读到的还是旧中间值，需要等输入再变化、再触发一次才收敛，仿真出现「输出慢一拍/多轮才稳定」的怪现象，甚至产生本不该有的毛刺或仿综不一致。阻塞 = 的「立即生效、顺序传播」正好对应组合电路的传播过程。
记法与硬件对应：
| 组合逻辑 | 时序逻辑 | |
|---|---|---|
| 触发 | 任意输入变化 @(*) | 时钟沿 @(posedge clk) |
| 赋值 | 阻塞 = | 非阻塞 <= |
| 像什么 | 信号沿门电路立即传播 | 沿上所有 FF 同时翻转 |
| 综合结果 | LUT/连线 | 触发器 FF |
六、竞争：「碰巧对」为什么危险
竞争（race condition）指同一仿真时刻，结果依赖于没有定义先后顺序的事件顺序。两类典型：
- 时序块误用阻塞：多个寄存器互相喂数据时，更新顺序影响结果；换个仿真器、换种书写顺序、加一级优化，结果就变。
- 多 always 驱动同一变量：两个 always 在同一时钟沿都给一个 reg 赋值，谁后执行不定，仿真结果随机，综合则是非法的多驱动。
为什么简单代码「看起来对」？如果一个时序块里被赋值的寄存器之间没有数据依赖（各算各的），阻塞和非阻塞在功能上可能恰好相同；一旦出现移位、累加、q 依赖上一拍 q、状态转移这类「沿上要用旧值」的结构，错误立刻暴露。因为你无法保证设计永远简单，行业把它定为无条件遵守的规则，而不是「看情况」。
七、四条铁律逐条讲透

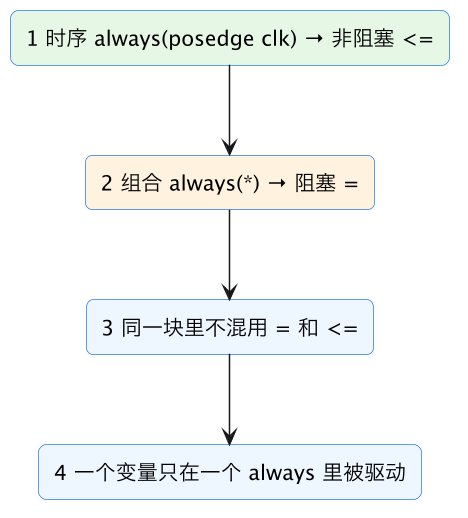

业界普遍引用 Clifford Cummings 在时序仿真论文中总结的准则，它不是风格偏好，而是为了让仿真调度与硬件行为严格一致：
- 时序逻辑一律非阻塞
<=：时序 always 描述沿上寄存器更新，NBA 调度保证「先全采样、后全更新」，与真实 FF 并行翻转一致。 - 组合逻辑一律阻塞
=：组合 always 描述连续传播，阻塞赋值让中间变量立即生效，一次输入变化即可收敛。 - 同一个 always 内不混用
=与<=：混用会让部分信号立即更新、部分延后更新，制造难以理解的半时序半组合行为，仿真和综合都可能分叉。 - 一个变量只在一个 always（或一个 assign）里被驱动：多驱动在硬件上是冲突，在仿真是竞争。需要多个来源改变一个寄存器时，在同一个时序块里用 if/case 选择来源。
两条补充实践：⑤要在一个沿上「同时交换」两个寄存器（如 {a,b} 交换、移位、冒泡），只能靠 <= 表达——所有右值取旧值、块末同时变；⑥新代码用 always_ff/always_comb，用错赋值符号时多数 lint/综合工具直接报错。
八、三个经典例子的正确写法
累加器（反馈依赖旧值）
always_ff @(posedge clk or negedge rst_n)
if (!rst_n) acc <= '0;
else if (en) acc <= acc + x; // 右侧 acc 是沿前旧值, 块末才更新若误用 =，在更复杂的多语句块里读到的 acc 可能是本块刚写的新值，破坏「每拍累加一次」的语义。
数据流水线（每级都取前级旧值）
always_ff @(posedge clk) begin
s1 <= in;
s2 <= s1; // 取本沿之前的 s1
s3 <= s2;
end<= 保证一拍一级：s1 收 in、s2 收旧 s1、s3 收旧 s2。用 = 会在同一轮顺序覆盖，仿真里可能看到 s3 直接等于 in，三级流水线「塌缩」。
交换寄存器（同时更新）
a<=b; b<=a; 用非阻塞，块末 a、b 同时取到对方旧值，完成无损交换；阻塞写法第一句就覆盖，第二句读到新值，结果两个都变成同一个值。
这三个例子覆盖了 90% 的时序逻辑：反馈、级联、交换。只要看到「沿上要用旧值」，就确定无疑用 <=。
九、SystemVerilog 的兜底与常见误区
always_ff块里工具期望全是非阻塞、且是单时钟时序行为，出现=或组合推断会告警；always_comb里出现<=或推断锁存器会报错。让规则由工具强制，比靠人眼可靠。- 常见误区一：以为「
<=比较慢/有延迟」。它不插入任何延迟，只是调度时机不同，综合出的就是普通 FF。 - 误区二：在 testbench 里也到处用
<=。时钟块用<=驱动 DUT 是好习惯（避免与 DUT 在同一沿竞争），但初始化、打印等顺序过程用=更自然。 - 误区三：跨 always 传值想「立刻」看到。不同 always 块本就通过寄存器/连线在沿间通信，不要为了省一拍而在多块间用阻塞耦合。
- 跨时钟域的两级寄存器同步、握手是另一专题，本文的非阻塞纪律是其基础（见进阶 CDC 与亚稳态）。
十、自测要点与学习地图
自测：① 画出一个时间步内 active 与 NBA 的先后，说明 <= 为何与顺序无关；② 用 a=1、b=2、c=3 手推 a<=b;b<=c;c<=... 的沿后结果，再换成 = 说明风险；③ 解释累加器、三级流水线、交换三个例子为何必须非阻塞；④ 说明组合块用 <= 为什么会「慢一拍收敛」；⑤ 背出并解释四条铁律；⑥ 指出「一个 reg 两个 always 驱动」在仿真和硬件分别意味着什么；⑦ 说明 always_ff/always_comb 的编译期保护。
学习地图：先把两种 always 看熟 always 与 case；赋值错误常和锁存器、敏感列表一起出现，系统看 意外锁存器；用波形亲眼确认调度，见 看波形基本功；流水线与跨域深入见进阶 流水线与资源优化、CDC 与亚稳态。
十一、组合块里阻塞赋值的正确姿势：临时变量
组合逻辑复杂时，常先算若干中间结果再汇聚为输出，全部用阻塞 =、在同一个 always_comb 内按依赖顺序书写，读起来像顺序程序，但综合出来仍是纯组合电路：
always_comb begin
p = a & b; // 中间节点
q = c | d;
y = p ^ q; // 汇聚输出，立即看到上面算出的 p、q
end这里 = 的「立即生效」保证 y 用到的是本次输入变化后新算出的 p、q；若用 <=，y 这次会拿到旧 p、旧 q，输出滞后一次变化，仿真与综合可能不一致。要点：①这些临时变量若是局部于块的计算，可声明在块内或作为组合 reg；②仍要保证每个输出在所有路径都赋值（开头默认值），否则照样推断锁存器；③不要把这种「顺序写法」误当成时序——没有时钟沿、没有非阻塞，它就是一片 LUT。
assign 连续赋值与组合 always 怎么选
- 简单门级/单表达式（与或非、mux、位拼接）直接
assign y = sel ? a : b;，最清晰； - 带多分支、多输出、需要中间变量的组合逻辑用
always_comb+ 阻塞； - 两者等价时优先写更易读的那个；不要对同一信号既 assign 又 always 驱动（多驱动）。
- 时序逻辑只能在
always_ff里，不能用 assign 表达寄存器。
十二、testbench 里的赋值约定
理解调度后，testbench 的写法也有讲究（testbench 基础见 Testbench 与仿真）：
- 时钟产生：
always #5 clk = ~clk;（阻塞即可，它是独立的周期性过程）； - 驱动 DUT 的激励信号，尤其在时钟沿附近变化的，用非阻塞
<=，可避免激励与 DUT 在同一时刻的竞争（避免「DUT 采到旧值还是新值」取决于调度顺序）； - 初始化块用
initial begin ... end，配合#10、@(posedge clk)控制时序，用阻塞顺序书写更直观； - 响应检查最好在时钟沿之后稍错开一点（如下降沿或
#2）采样，避免与更新区竞争读到中间态。
这些约定不会改变综合结果（testbench 不综合），但能让仿真稳定、可重复，避免出现「加一行打印结果就变」的灵异现象。
十三、动手实验：亲眼看到串线与交换
建议用一个 10 分钟的小实验固化理解：
- 写三级移位寄存器，先用
<=，仿真观察 a、b、c 逐拍后移； - 改成
=，重跑，观察波形如何「塌缩」、寄存器间依赖如何随书写顺序改变； - 写交换逻辑
a<=b; b<=a;验证沿后两值互换，再换=看到两值相同； - 写
always_comb用<=的错误组合块，观察输出滞后/警告，再改回=； - 对同一设计分别用不同仿真器/优化级别跑，体会错误写法的结果不稳定。
配合 看波形基本功，把「沿前旧值采样、沿末统一更新」在波形上对应清楚，比读十遍规则更有效。
十四、综合视角：赋值符号不改变你想要的电路，但改变工具能否做对
需要澄清一个常见误解：综合器通常足够聪明，很多情况下即使你在时序块误用 =，它仍可能按寄存器实现。那为什么还要严格遵守？因为：
- 综合与仿真可能用不同方式解释你的过程代码，一旦出现依赖，仿真对、硬件错（或反之）极难排查；
- 换工具、换优化等级、代码增长后，「碰巧对」会失效；
- 规范的写法让代码意图自解释：看到
@(posedge clk)+<=，读者立刻知道这是寄存器；看到@(*)+=，知道是组合逻辑，无需猜测。
因此把四条铁律当作「让仿真、综合、读者三方理解一致」的契约，而不是应付编译器的技巧。代码评审、lint 规则（见进阶 RTL lint）都会检查它。真正的硬件事实只有一句：寄存器在时钟沿同时把各自 D 端的旧值打进 Q 端；非阻塞赋值就是这件事在仿真语言里的精确表达。
十五、复位、使能与多寄存器：时序壳再巩固
把非阻塞放进真实工程里最常见的「时序壳」，一次看清几种要素如何共存：
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
cnt <= '0; // 异步复位：所有需要初值的寄存器都覆盖
en1 <= 1'b0;
end else if (clr) begin
cnt <= '0; // 同步清零：只在时钟沿生效
end else begin
en1 <= en; // 使能信号打一拍
if (en) cnt <= cnt + 1'b1; // 带使能的计数
end
end要点：①同一个时钟沿，左值们各自用右值的旧值计算、块末一起更新，互不串扰；②复位分支务必给每个寄存器确定初值，遗漏的那个在仿真里是 x；③en1 比 en 晚一拍，正是非阻塞「级联即延迟一拍」的体现；④想让若干信号在同一事件下同时变化（如计数器到顶时同时清零、拉高 tick、更新状态），放心写在同一个块里用 <=，它们会在沿上一致更新，没有先后竞争。这与 always 与 case 里的时序壳完全同源。
为什么 testbench/RTL 里常见「#1 输出」
在一些代码中会看到组合输出写成 assign #1 y = ... 或 testbench 用 #1 错开赋值。RTL 里的 #1 仅用于仿真建模（如单元库延时模型），不可综合，普通设计不要写；testbench 里用微小延时是为了把激励/检查从时钟沿的竞争点挪开，属于仿真技巧而非硬件行为。初学者只要记住：真实时序靠时钟与寄存器表达，不靠人工延时。
十六、初学者高频追问
问：那我干脆所有赋值都用 <= 不就不会错了？ 不行。组合逻辑用 <= 会导致同一块内中间结果不能立即被后续语句使用，输出需多轮触发才收敛，仿真出现滞后甚至毛刺，也违背「组合即连续传播」的语义。正确规则不是「全用一种」，而是「时序用非阻塞、组合用阻塞」。
问：为什么我在一个 always 里用 = 写计数器也能跑？ 简单自反馈（cnt=cnt+1 单条语句）下阻塞和非阻塞的最终值可能相同，属于「碰巧对」。但只要同块里还有别的寄存器与 cnt 交互、或后续语句读 cnt，阻塞的立即更新就可能出错。规范做法不依赖「这里恰好简单」。
问：<= 既是非阻塞赋值又是「小于等于」，会冲突吗？ 不冲突。编译器按上下文区分：在赋值语境（左值后）是非阻塞赋值，在表达式里是比较运算符。阅读代码时注意位置即可；书写条件比较时它表达小于等于，书写寄存器更新时它是非阻塞。
问：initial 里给 reg 赋初值算不算复位？ 仿真里算初始条件；上板是否生效取决于器件是否支持上电初值。可靠控制逻辑仍用显式复位，initial 主要服务仿真（见 时钟与复位）。
问：一个寄存器要被「使能更新」和「外部清零」两种来源控制，怎么写不违反单驱动？ 在同一个 always_ff 里用 if 优先级选择：先判复位/清零，再判使能，最后保持。不要分两个 always 块各写一半（那是多驱动）。
把这些追问想透，再配合 意外锁存器 里的组合陷阱，Verilog 过程赋值部分最核心的坑就基本扫清了。
十七、一条决策口诀与历史背景
实际工程里不必每次都推演调度区，记住下面这条决策顺序即可覆盖几乎所有场景：
- 这段逻辑有没有时钟沿、要不要记住历史？要记忆→写
always_ff @(posedge clk ...)，赋值全用<=；纯当前输入决定输出→写always_comb或 assign，赋值全用=。 - 一个信号是否需要由多个条件改变？需要→在同一个时序块内用 if/case 选来源，绝不开第二个 always 驱动它。
- 多个寄存器是否要在同一沿「一起变」（移位、交换、流水线、状态+数据同拍）？是→放在同一时序块、全用
<=，右值天然都是旧值。 - 不确定时→优先时序 + 非阻塞 + always_ff，让 lint/综合工具报错来兜底。
理解这套规则为何存在也有价值：Verilog 诞生于上世纪 80 年代，最初是为门级/行为级仿真设计的语言，= 来自软件式顺序赋值，<= 是后来为描述「并发时钟事件」引入的非阻塞赋值。综合工具随后才把 RTL 子集映射到硬件。正因为语言本身早于「可综合 RTL 规范」，才需要 Cummings 这类论文把「怎么写才能让仿真与综合一致」整理成纪律。今天 SystemVerilog 用 always_ff/always_comb 把这些约定部分固化进了语法，但底层的调度模型没有变——读懂这条脉络，你就不会把赋值规则当成无意义的教条，而是理解为：**用一种为并发硬件设计的调度机制，去精确描述「沿上同时发生」这一物理事实。**这也是从「会写 Verilog」到「理解自己写的电路」之间，最关键的一道坎。后续写状态机、FIFO、流水线时，你会反复回到这个沿上并发模型；每次看到非阻塞赋值，都应在脑中浮现一排触发器在时钟沿同时翻转、各自采样旧值的画面。当这幅画面成为直觉，时序逻辑的写法、仿真的波形、综合出的寄存器三者就完全对齐了，很多原本要靠 debug 半天才能定位的问题，会在敲下代码的那一刻就被避免，写起时序逻辑来也会越来越笃定、不必反复猜测仿真结果。
十八、非阻塞赋值背后的仿真调度模型
为什么"时序逻辑里一律用 <="这条规则如此强硬？答案藏在 Verilog 的仿真调度机制里，理解了它，就不必再把规则当口诀死记。一个时钟沿到来时，仿真器并不是"立刻"把新值写进寄存器，而是把一次时间片切成若干调度区域。所有 always @(posedge clk) 块在活动区域里被求值，块内右侧读到的是这一时刻开始时各信号的旧值；遇到非阻塞赋值 b <= a，仿真器并不当场更新 b，而是把"右侧当前值"记下来，把对 b 的实际更新安排到本时间片稍后的非阻塞赋值更新区域。等所有时钟块都求值完毕，这些更新才一起生效。于是结果是：同一时钟沿上，无论这些块的求值顺序如何，所有寄存器采样的都是沿前的旧值、并在沿后统一变成新值，恰好对应真实硅片上一排触发器同时翻转的物理事实。
阻塞赋值 b = a 则完全不同，它在当前语句执行的当场就更新 b，后面的语句立刻读到新值。如果在时钟块里混用阻塞，结果就依赖于这些块在活动区域里的随机执行顺序：先执行的块改了值，后执行的块可能读到"本周期还不该有的新值"，造成仿真顺序依赖、竞争，甚至综合与仿真不一致。值得澄清的是，综合器其实并不关心你用 = 还是 <=——它根据"时钟沿 + 非阻塞"这套 RTL 建模习惯推断触发器，真正的差别主要体现在仿真语义上。但正因为你既需要仿真行为可信、又需要综合结果与之一致，才必须用非阻塞去精确描述"沿上并发采样"这一事实。入门阶段能把"活动区域读旧值、更新区域统一写新值"这幅画面建立起来，对竞争、顺序依赖、为什么 testbench 里常用 #1 错开时间等现象就都能自洽解释，而不必再靠试错。
十九、阻塞赋值的合法舞台与混用边界
"时序逻辑用非阻塞"并不意味着阻塞赋值一无是处；恰恰相反，在它该出现的地方用对，能让代码更简洁、仿真更高效。阻塞赋值最典型的合法舞台有两个。第一是纯组合逻辑：在 always @(*) 或 always_comb 里，用阻塞赋值描述"输入一变、输出立刻按顺序重算"的组合关系是正确且自然的，块内甚至可以用多条阻塞语句表达"先算中间量、再算结果"的顺序求值，这与组合电路里信号沿导线即时传播相吻合；这里若改用非阻塞，反而会引入一个周期的行为偏差。第二是testbench 与行为模型：在激励生成、时钟产生、顺序激励序列里大量使用阻塞赋值和 #delay，因为这里描述的是"按时间顺序发生的测试动作"，本质是顺序程序，用阻塞语义最直观。
真正危险的不是阻塞本身，而是"在同一个 always 块、对同一个信号"混用时序与组合两种语义，或在时钟块里用阻塞驱动稍后还要被别的时钟块读取的信号。可以把边界记成一句话：时钟动作（要进触发器、跨周期保持的信号）用 <=；即时计算（组合中间量）和 testbench 动作用 =。 同一个时序 always 块里，若需要临时变量参与本周期的组合运算再赋给寄存器，常见且可接受的做法是用阻塞算中间变量、最后对寄存器用非阻塞落盘，但这种写法要求中间变量不被其他块引用，团队风格统一时才可使用；更稳妥、对新手更友好的纪律仍是时序块内全部用非阻塞、把组合中间量拆到独立的 always_comb 里。把握"谁要进触发器、谁只是即时连线"这个判断标准，阻塞与非阻塞就不再是需要背诵的两条死规则，而是描述不同硬件行为的两件趁手工具。
常见坑对照
| 坑 | 后果 | 正确做法 |
|---|---|---|
| 时序块用 = | 移位/累加串线、顺序依赖 | 一律 <= |
| 组合块用 <= | 输出用旧值、仿真怪 | 一律 = |
| 同块混用 | 行为不可预期 | 块内统一一种 |
| 多块驱动同 reg | 多驱动冲突 | 单一驱动源 |
| 简单设计"碰巧对" | 换写法/工具就错 | 无条件遵守规则 |
相关与延伸
前置：always 块与 case、组合与时序逻辑。 跨时钟的寄存器行为：进阶 CDC 与亚稳态。
一句话总结
=（阻塞）立即更新、后面语句立刻看到新值，模拟组合逻辑的输入即变；<=（非阻塞）先用沿前旧值算出所有右值、块末同时更新，模拟真实寄存器在时钟沿上一起跳变——所以时序逻辑必须用 <=：移位寄存器若用 =，三条赋值顺序执行会把三个寄存器"串成一根线"（a 最终等于旧 d），而 <= 保证沿后 a=旧b、b=旧c、c=旧d，与硬件一致。记住业界四条铁律（Cliff Cummings）：时序 always 用非阻塞、组合 always 用阻塞、同一块不混用、一个变量只由一个 always 驱动；写新代码直接用 SystemVerilog 的 always_ff/always_comb，写错赋值符号或组合块推断出锁存器时工具会直接报错。
