组合逻辑的竞争与冒险：毛刺的来源与消除

更新时间：2026-09-10。本文是「芯片设计 · 进阶层（intermediate）」数字逻辑基础第九篇。把 布尔代数与卡诺图 的隐患伏笔兑现为真实的物理时序问题。

本文要回答的问题

• 竞争（同一个输入变化经不同路径到达）和冒险（输出瞬时错误）是什么关系？
• 静态 1/静态 0/动态冒险怎么区分？
• 卡诺图上"相切不相交的圈"为什么预示静态冒险？冗余项怎么消？
• 加选通脉冲、输出加触发器（打拍）各自怎么消除，代价是什么？
• 为什么毛刺"在仿真里可能看不见、在门级/硅上却出现"？哪些信号绝不能容忍毛刺？

一、真实门有延迟：竞争从何而来

布尔代数和卡诺图都假设门是零延迟、信号同时到达，但真实门有传播延迟。当同一个输入的变化沿长度不同的多条路径到达同一个门时，到达时刻有先有后，这种现象叫竞争（race）。多数竞争无害（输出最终正确），但若在到达的时间差里，输出短暂地跳到一个错误电平、闪一下又回来，就称发生了冒险（hazard），那个窄脉冲就是毛刺（glitch）。

关键认知：逻辑功能完全正确（稳态真值表无误）的电路，仍可能在输入切换的过渡瞬间输出错误。 这是"逻辑对"与"时序上干净"两件事。

二、冒险的分类

• 静态 1 冒险（static-1）：输出本应保持 1，切换瞬间却出现一个很窄的负脉冲（1→0→1）。
• 静态 0 冒险（static-0）：输出本应保持 0，瞬间出现正脉冲（0→1→0）。
• 动态冒险（dynamic）：输出本应只跳变一次（0→1 或 1→0），却在到达终点前来回抖动多次（0→1→0→1）。通常由多级路径延迟不均引起，消除了静态冒险一般也连带消除动态冒险。
• 功能冒险：多个输入同时变化、但变化时刻不一致所导致（与单输入变化的逻辑冒险不同），靠规定"每次只变一个输入"或用时钟同步来规避。

最常被分析的是两级与或（SOP）电路里的静态 1 冒险。四类冒险横向对照如下：

冒险类型	稳态输出	过渡瞬间表现	典型成因	消除/规避手段
静态 1 冒险	保持 1	1→0→1 窄负脉冲	SOP 两乘积项切换有时间差	卡诺图加冗余项
静态 0 冒险	保持 0	0→1→0 窄正脉冲	POS 两和项切换有时间差	圈 0 加冗余和项
动态冒险	只跳变一次	0→1→0→1 多次抖动	多级路径延迟不均	先消静态冒险，连带消除
功能冒险	多输入同变	中间码错乱	输入变化物理上先后到达	冗余项无效，靠格雷码/选通/同步

这张表有一个关键读法：前三种都是"单输入变化"引起的逻辑冒险，可以靠电路结构（冗余项）消除；最后一类功能冒险取决于输入到达的先后顺序，电路内部怎么修都没用，只能在输入端立规矩。

三、卡诺图判险与冗余项消除

卡诺图那篇留了伏笔：当两个相邻的"1 格"分别由**两个相切（相邻）却互不搭接（不共享同一个圈）**的乘积项覆盖时，输入在这两格之间切换，两个乘积项一个先关、一个后开，中间瞬间谁都不为 1，输出就会漏一个 0 脉冲——这就是静态 1 冒险。

判据与修法：检查卡诺图里每个"圈"，若两个圈相切却没有第三个圈把相切处的相邻 1 格也覆盖住，就存在静态冒险；增加一个覆盖这些相切格的冗余乘积项（冗余圈），让切换过程中始终至少有一个乘积项为 1，即可消除。

举例：F = A B̄ + B C（SOP）。当 A=C=1 时，稳态 F = B̄ + B = 1，B 取 0 或 1 都应为 1；但 B 变化时，项 AB̄ 关断和项 BC 接通之间有时间差，输出可能瞬间掉到 0。卡诺图上对应两圈相切；补上冗余共识项 F = A B̄ + B C + A C，则 A=C=1 时新增的 AC 恒为 1，托住了输出。由一致性定理 AB̄ + BC = AB̄ + BC + AC，加冗余项不改变逻辑功能，只多花一个与门——这是典型的"用面积换无毛刺"。

把这个例子的因果画出来更直观——同一个 B 的变化兵分两路，一路管"关"、一路管"开"，关停之间的时间差就是毛刺窗口：

读这张图时注意两条灰色路径的"时间差"才是病根：如果没有 AC 这一项，AB̄ 已经关断而 BC 尚未接通的瞬间，或门两个输入都是 0，输出就被拖下去一下；AC 与 B 无关，在 A=C=1 期间始终托住输出，毛刺窗口被填平。

四、时序手段：选通与打拍

手工加冗余项只能覆盖已识别的静态冒险，且输入变化时刻、布局布线后的真实延迟千差万别，工程上更常用两类与时间有关的办法：

1. 选通/使能（strobing）：等输入变化、组合输出稳定之后，再打开一个使能/选通信号去采样，毛刺活跃的过渡窗口内输出端被"屏蔽"。这要求选通时机可控，常见于译码器使能、存储器读写、片选时序。
2. 输出寄存打一拍（最常用、同步设计默认做法）：在组合逻辑输出端接一个触发器，只在时钟沿采样。只要保证建立/保持时间、在沿到来时输出已稳定，过渡期间的毛刺就被触发器"视而不见"，永远不会进入后续时序逻辑。代价是增加一级延迟（晚一拍）和一个寄存器。

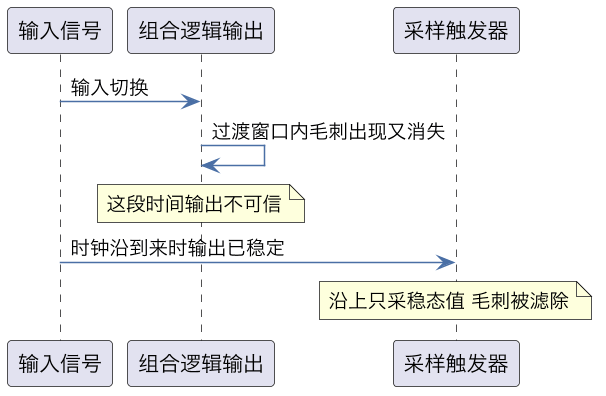

"打一拍"滤毛刺的过程按时序展开是这样的：

核心时序关系只有一句：毛刺的活动范围严格限于"输入变化"到"下一个采样沿"之间，而触发器只认沿上那一瞬间的值——只要建立/保持时间满足，过渡窗口里闹得再凶也进不了下游。选通方案同理，只是把"统一的时钟沿"换成"可控的使能开窗时刻"。

这正是同步设计"用时钟沿换干净"哲学的根源：组合逻辑尽管在两拍之间随便抖，系统只在统一的时钟瞬间取稳态值。因此"组合云 + 触发器"成为数字芯片的标准结构（见 时钟与复位、STA 入门）。

五、仿真盲区：为什么功能仿真看不见

零延迟/单位延迟的 RTL 功能仿真里，所有事件按调度顺序"瞬间"完成，竞争造成的窄脉冲往往根本不出现；只有加入真实门延迟的门级仿真（gate-level simulation，带 SDF 反标）、静态时序分析，乃至上硅后，毛刺才暴露。这意味着：

• 不能因为"RTL 仿真波形很干净"就假设硬件无毛刺；
• 组合逻辑的毛刺在同步数据采样里通常无害（会被触发器滤掉），但绝不能让它流到对电平/沿敏感的地方；
• 对关键控制信号，应从设计结构上保证干净（Moore 型寄存输出），而不是依赖仿真没看到毛刺（见 FSM 入门、valid/ready 握手）。

各验证手段对毛刺的"视力"差异很大，一张表看清谁管用谁不管用：

验证/分析手段	能否暴露毛刺	原因
RTL 零延迟功能仿真	基本看不见	事件按调度顺序瞬间完成，窄脉冲不产生
门级仿真 + SDF 反标	能	带真实门延迟，但受脉冲过滤参数影响
STA 静态时序分析	不能	只管建立/保持，过渡脉冲不在检查范围
形式等价验证	不能	证的是稳态逻辑等价，瞬态不在模型里
lint / CDC 工具	结构性兜底	直接查"组合造时钟/复位"等危险结构

结论很清楚："仿真干净"从来不能作为无毛刺的证据，唯一可靠的是结构上不产生、不传播毛刺。

六、绝不容忍毛刺的高危信号

毛刺进入下面这些"不与统一时钟沿同步、对瞬时电平直接起反应"的网络，会造成实打实的错误动作：

• 当钟用的时钟（门控时钟）：组合逻辑产生的毛刺会被当成额外时钟沿，造成多触发。必须用专用时钟门控单元（ICG，integrated clock gating），它内部用锁存器保证只在安全电平开窗、输出无毛刺（见 低功耗设计、时钟树与复位网络）。同理不要用计数器译码输出直接驱动时钟（见 计数器篇的分频纪律）。
• 异步复位/置位：复位网络上的毛刺可能随时把寄存器清掉/置位。异步复位的断言/释放要专门设计（见 复位设计）。
• 片选、写使能、中断、握手 req/valid：毛刺可能造成误选中、误写一笔、误触发一次中断。这类信号优先用寄存输出，并配合选通时序。
• 跨时钟域直接送多 bit：与毛刺叠加问题更复杂，需走 CDC 同步/握手/格雷码/FIFO 规范。

把高危网络汇总成一张"后果—对策"对照表，方便设计 review 时逐项过：

高危信号	毛刺造成的后果	结构性对策
门控时钟	被当成额外时钟沿，寄存器多触发	专用 ICG 时钟门控单元
异步复位/置位	随时误清/误置寄存器	复位单元做断言/释放同步
片选/写使能	误选中、误写一笔数据	寄存输出 + 选通时序
中断/握手 req/valid	误触发一次中断或一笔事务	Moore 型寄存输出
跨时钟域多 bit	采到中间码，数值瞬间错乱	格雷码 / 握手 / 异步 FIFO

共同点值得记一笔：这些网络全都是电平/沿敏感、且不听统一时钟沿指挥的——同步数据通路有触发器兜底所以天然免疫，它们没有，只能各自配专门的"无毛刺结构"。

七、工程落点

实际设计中很少再手画卡诺图找冒险，但对应思想必须保留：① 组合逻辑天然可能有毛刺，这是正常物理现象；② 同步数据通路靠"输出打拍、沿上采样"天然免疫，不必逐个消毛刺；③ 凡是要驱动时钟、异步复位、片选/使能、中断等"控制/异步面"的信号，必须从结构上保证无毛刺（寄存、ICG、选通）；④ 综合与 STA 不会把"功能正确但带毛刺"当成错误（毛刺在 setup/hold 满足时不影响采样结果），所以这是设计规范问题而非工具能自动兜底的问题（见 可综合 RTL 编码规范、时序收敛基本手法）。

八、静态 0 冒险的对偶：POS 圈 0 法

SOP（与-或）电路天然漏的是 1→0→1 的静态 1 冒险；对偶地，POS（或-与）电路会出现 0→1→0 的静态 0 冒险，识别方法也整体对偶：在卡诺图上圈 0 格得到 POS 和项，若两个圈 0 的圈相切却没有第三个圈搭接，相切处切换时输出会瞬间冒一个 1；补上覆盖相切 0 格的冗余和项即可消除，同样不改变逻辑功能。实操中没人会为两种形式分别查图——只要记住"每一对相邻的输入取值之间，覆盖它们的项必须有公共的一项在整个切换过程中保持不变"，无论圈 1 圈 0 都是这一句话。

还要区分逻辑冒险（单输入变化、由路径长短引起，可被冗余项消除）与功能冒险（两个或更多输入在同一时刻本应一起变、但物理上先后到达）：后者加冗余项消不掉，因为它取决于输入变化的实际先后顺序，规避手段只有三条——① 工程上保证每次只让一个输入变化（格雷码切换正是为此，相邻码只翻 1 位，见 数制与编码）；② 等全部变化稳定后再采样（选通/打拍）；③ 在输入端加同步寄存器，把"异步地陆续变化"变成"时钟沿上一起变、之后稳定整拍"。这解释了为什么控制信号喜欢用格雷码、为什么异步 FIFO 指针跨域必须翻单比特。

两类冒险的对照再收拢成一张表，便于记住"能不能修"这条分界线：

维度	逻辑冒险	功能冒险
成因	单输入变化，路径长短不一	多输入本应同变，物理先后到达
卡诺图特征	两圈相切却不搭接	变化路径跨越多格
加冗余项能否消除	能	不能（取决于输入到达顺序）
规避手段	卡诺图加冗余圈	格雷码单 bit 变化 / 选通 / 输入同步寄存

一句话分辨：逻辑冒险是电路内部的事，改电路能修；功能冒险是输入端口的事，只能立输入纪律。

九、毛刺不仅出错，还耗电：glitch power

即使毛刺从不流到危险网络、最终被触发器滤掉，它仍然在每个周期里真实地给电容充了电——那些过渡期间的多余翻转全部计入动态功耗（P=α·C·V²·f 里的翻转率 α）。在深组合逻辑（多级加法器、乘法器、大译码器、大 MUX 总线）里，毛刺传播逐级叠加，glitch power 可占到组合逻辑动态功耗的 20%~40%。这给了"插流水线寄存器"除提频之外的第二个理由：寄存器把组合云切成几段，每段的毛刺在沿上被清掉、无法向下游传播，整体翻转活动率反而下降。毛刺功耗的产生与压制可以用数据流向看清：

同一片组合云走上下两条路：不加流水时，前一级产生的毛刺会作为"假输入"继续驱动后级翻转，越传越热闹；插入寄存器后，每一段组合云的毛刺都在时钟沿被"清零"，无法穿过寄存器去骚扰下游——这就是流水线除了提频之外的省电红利。

其他常用降噪手段：

• 信号到达时间平衡（path balancing）：让一个门的所有输入路径长度接近，竞争窗口缩到最小，毛刺没机会产生；综合器的 max_delay/引脚分组可辅助。
• 启用 ICG 整块关时钟：不用时连毛刺都没有（见 低功耗设计）。
• 对高扇入译码用独热 + 寄存输出：one-hot 每次只动一根线，既少毛刺又省电（见 编码器/译码器/MUX）。

十、ICG 为什么能做到无毛刺：锁存器开窗

前面说门控时钟必须用专用 ICG 单元，这里看它的结构，正好用上 latch 透明窗口的知识。朴素做法 gclk = clk & en 的问题是：en 一般来自组合逻辑，若它在 clk=高期间变化，与门输出就被切出毛刺，下游触发器看到多余时钟沿。ICG 用一个低电平透明的锁存器"挡住"en 的危险时段：

        en ──▶[低电平透明 latch 使能端]── en_l ──┐
        clk ──────────────────────────────▶[AND]──▶ gclk
                    ▲ latch 由 clk 控制：clk 高时关门保持

clk=低期间 latch 透明，en 可以自由变化并传到 en_l；clk 一旦变高，latch 关门，en_l 冻结成 clk 上升沿前的值——而 gclk 高电平期间 en_l 恒定不变，与门输出绝无毛刺；到下一次 clk 为低，才允许更新门控值。一个 latch 加一个与门，就把"任意时刻可变的使能"变成"只在安全半周期更新的门控"。

把 ICG 的连接关系画成结构图，两个元件的分工一目了然：

安全性的关键在 en_l 这条边上：latch 由 clk 电平控制开窗——clk 为低时透明、en 随便变；clk 变高立刻关门，于是与门的一个输入在整个高电平期间恒定，另一个输入是干净的 clk，输出自然不可能出现多余脉冲。ICG 还附带低功耗测试使能（DFT 旁路）和良好的时钟树驱动力，所以综合器见到 if(!en) q<=q 模式会自动把寄存器组的使能聚合成 ICG（clock gating inference），这是工具默认的省电变换。反过来，手工在 RTL 里用逻辑与造时钟，lint/CDC 工具会直接报 violation。

十一、验证视角：怎么"看见"毛刺

• RTL 零延迟仿真默认看不见毛刺；给门加单位延迟或用真实工艺延迟才可能出现，但竞争窗口是皮秒~纳秒级，testbench 的 $monitor 按调度时刻采样也会漏。
• 门级仿真 + SDF 反标是功能层面复现毛刺的主要手段；仿真器有脉冲过滤参数（如 +pulse_r/+pulse_e 控制窄于门延迟的脉冲是被滤除、传 X 还是报错），设置不同结论可能不同，要和签核口径一致。
• STA 只保证建立/保持，不保证"没有毛刺"：一条路径 setup/hold 全绿，其组合逻辑中间照样可以翻得热火朝天——毛刺问题本质不在时序签核范围，所以要靠设计规范（寄存输出、ICG、不要组合控制面）。
• 形式验证证明两个模型逻辑等价，对延迟导致的瞬态脉冲同样无话可说。
• 真正系统性兜底的是 lint（查组合生成时钟/复位）+ CDC 工具（查跨域与 glitch 敏感网络）+ 设计 review，而不是某一项仿真。

实践清单：①数据通路组合输出默认打一拍再去做控制；②Moore 输出、Mealy 慎用于使能面；③时钟只用 ICG 门控、复位走复位单元；④大译码/大 MUX 关注 glitch power，必要时插流水级；⑤深组合后加同步点；⑥不要用"RTL 仿真干净"论证无毛刺。

十二、CDC 与毛刺：为什么跨域信号要"干净地变化"

冒险理论和 CDC 在一个点上交汇：允许毛刺存在的前提，是采样者只在一个明确时刻、且那时信号已稳定。跨时钟域恰恰打破了这个前提——接收沿相对发送域是异步的，它可能落在任何时刻，包括发送域组合逻辑正在翻跟头的过渡窗口。于是同一个毛刺在同步系统里被下一个沿"无视"，在跨域点上却可能被当成真电平采走。由此推出三条与本篇呼应的规则：

• 跨域前先寄存：送到别的时钟域的信号在本域就应是寄存器输出（只在沿上变、整拍稳定），不要把未经寄存的组合译码、状态机 Mealy 输出直接跨域；跨域后再加同步器。这样接收方的采样窗口里至多有一个真实沿变化，同步器对它有成熟的 MTBF 保证；若送过去的是组合信号，连"一次只有一个沿"都保证不了，再多级同步也无济于事。
• 多 bit 变化的本质是"功能冒险跨了域"：两位同时翻转、物理上有先后，接收域恰好采中就得到中间码——这正是功能冒险的跨域版。格雷码每次只翻一位，把问题降为单 bit 事件（见 异步 FIFO）；不能用格雷码的数据走握手或 FIFO，本质都是"先保证整组数据稳定、再用一个单独同步的单 bit 信号通知"。
• 不要在跨域信号上做组合逻辑后再分叉使用：同步器输出已经延迟两拍且可能有周期级抖动（亚稳收敛时间不固定），对它做边沿检测、译码再分发时，所有使用者必须共用同一个同步后的版本，不能各自再同步（各同步器解析时刻不同会产生分歧）。

这也解释了 CDC 工具为什么既报"synchronizer missing"又报"glitch on reconvergence"：前者是缺同步器（亚稳态），后者是组合逻辑在跨域扇出处产生窄脉冲被多个接收者分别解读，两类问题共用同一种物理根源。

三条规则对应的"违规形态—修法"汇总：

规则	违规形态	修法
跨域前先寄存	组合译码/Mealy 输出直接跨域	本域先打一拍，再进同步器
多 bit 用格雷码/握手	二进制指针直接跨域	格雷码转换或握手/FIFO
同步输出共用不分叉	各接收者各自再同步	全组共用同一份同步后信号

十三、一个贯穿全系列的例子：为什么同步系统长这样

最后把九篇串成一条因果链，你会发现"现代同步数字设计的标准形态"几乎是被物理定律一步步逼出来的。真实晶体管有阻容延迟，所以门输出不会瞬间跟随输入（逻辑门与 CMOS）；同一变化经长短不同的路径先后到达，组合逻辑在输入切换时必然产生短暂毛刺（本篇）——逻辑真值正确也挡不住。要让系统对这些毛刺免疫，唯一可规模化的办法是约定全局统一的采样时刻：所有记忆元件用边沿触发器、只在时钟沿取值（锁存器与触发器），两沿之间让组合云随便翻、沿上取稳态。为了让沿上确实是稳态，数据必须提前建立、沿后保持（建立/保持时间），并由此产生了周期预算和 STA（STA 入门）。组合云加寄存器自然分层成流水线，部件则是这套积木的固定组合（计数器/移位寄存器）；需要"记住流程"时用状态机，且关键输出寄存成 Moore 型（FSM 入门）。凡是不能用统一沿的地方——门控时钟、异步复位、跨时钟域——就必须用专门结构（ICG、复位同步器、两级同步器/格雷码/FIFO）把"电平敏感面"隔离起来，并用 lint/CDC 工具在结构上强制检查。

所以"组合输出打一拍""不要用逻辑造时钟""跨域要同步""控制信号要寄存"这些散落在各篇的纪律，不是代代相传的教条，而是同一个物理事实（门有延迟、过渡有毛刺）推出的同一组结论。理解到这一层，你在面对任何新电路、新协议、新工艺时，都能自己判断"这个信号干不干净、能不能直接用"，而不必逐条背诵规则。

十四、实战排错：从现象倒推毛刺与动手练习

毛刺类问题在实验室里有几种典型"长相"，认识现象能大幅缩短定位时间。症状一：功能仿真全对、上板偶发误触发且无规律。 优先怀疑异步输入或控制面组合信号——用示波器（带宽要够，毛刺常是亚纳秒级，普通带宽会把它滤平看不见）在可疑片选/中断/时钟使能脚上抓窄脉冲；或用逻辑分析仪的高速采样/毛刺触发模式。症状二：降频后问题消失或变化。 setup 类问题随频率改变，但毛刺导致的误动作若恰好被时钟沿捕获也会表现出频率相关性，区分方法是看出错是否严格周期对齐。症状三：同一 RTL 换一批芯片、温度电压变化后问题频率明显不同。 高度提示时序/竞争类问题——门延迟随 PVT 漂移，竞争窗口时宽时窄，逻辑错误不会这样。症状四：加了一句看似无关的调试代码或改了布局布线，问题消失/复现。 这几乎是毛刺问题的指纹：延迟分布被改动，竞争窗口随之变化；这种"改改就好"绝不能当修复，真正的修复必须是结构性的（寄存、ICG、同步器、冗余项）。

四种症状的鉴别要点汇总如下：

症状	指向	鉴别方法
仿真全对、上板偶发误触发	异步输入或控制面毛刺	高带宽示波器/逻辑分析仪抓窄脉冲
降频后问题消失或变化	时序或毛刺类	看出错是否严格周期对齐
换批次/温压变化后频率改变	竞争类问题	门延迟随 PVT 漂移，逻辑错误不会
改无关代码/布局后问题消失复现	毛刺"指纹"	延迟分布被改动，须结构性修复

定位时的有效手段：在可疑组合输出后临时加一级寄存器复现实验，若现象消失即坐实；让综合器报告该网络的最大跳变/用功耗分析看异常翻转率；门级仿真打开窄脉冲传播（inertial delay 相关选项）复现；CDC/lint 工具按网络类别过滤出"组合逻辑驱动时钟/复位/使能"的全部位置逐个审。

最后留三个动手练习：①任选一个最简圈组中含"相切却不搭接两圈"的四变量函数（如含三个乘积项、覆盖约 6~8 个最小项的 SOP），画出卡诺图、标出全部静态冒险点、写出补冗余项后的表达式，并用门级延迟仿真构造能看到毛刺的输入序列（相邻最小项之间单 bit 翻转）。②把一个无寄存器的组合译码片选改成"译码 + 寄存输出 + 下一拍生效"的时序，画出两版的时序对比，说明为什么后者对译码毛刺免疫、代价是什么。③审查一段门控时钟代码（assign gclk = clk & en），说明它在 en 于 clk 高电平期变化时如何产生伪时钟沿，再画出 ICG 的锁存器+与门结构并解释锁存器在哪个半周期开窗。完成这三题，你对冒险的理解就从"知道有毛刺"变成了"能找到、能证明、能修掉"。

与现有篇目的衔接

• 伏笔来源：布尔代数与逻辑化简
• 基础概念：逻辑门与 CMOS（门延迟）、锁存器与触发器（建立保持）、FSM 入门（Moore/Mealy 毛刺）
• 同步采样哲学：时钟与复位、时钟树与复位网络
• 工程后果：CDC 基础、复位设计、静态时序分析入门、可综合 RTL 编码规范

总结

一句话总结：真实门有传播延迟，同一输入变化沿长短不一的路径先后到达同一门形成竞争，若输出在稳定前短暂跳到错误电平就产生冒险（毛刺）——逻辑功能正确的电路过渡瞬间仍可能出错；冒险分静态 1（本应保持 1 却漏一个 0 脉冲）、静态 0、动态和多功能冒险，两级与或电路里最典型的静态 1 冒险可在卡诺图上由"相切却互不搭接的两个圈"识别，并补一个不改变逻辑功能的冗余乘积项（如 AB̄+BC 加 AC）托住输出来消除；更工程化的办法是用选通/使能在信号稳定后再采样，以及同步设计默认的"组合输出打一拍、只在时钟沿取值"，让触发器滤掉过渡毛刺；正因毛刺在零延迟 RTL 仿真里常看不见、只在门级/硅上暴露，它对沿上采样的同步数据通常无害，却绝不能流入时钟（要用无毛刺的 ICG 时钟门控单元）、异步复位、片选/写使能、中断等对瞬时电平直接起反应的控制与异步网络——理解冒险，才算真正理解同步设计为何坚持统一时钟沿、为何组合输出不能直接当时钟/复位/片选。
